При монтаже растяжек, подвесов освещения, антенных мачт и рекламных щитов на объектах в Алматы и регионах Казахстана чаще всего используют винтовой зажим для троса DIN 741. Этот элемент крепежа позволяет быстро сформировать надежную концевую петлю без дорогостоящего прессового оборудования.

Однако простота конструкции DIN 741 часто вводит монтажников в заблуждение. Неправильная ориентация колодки, нехватка зажимов на петле или перетяжка резьбы способны снизить прочность соединения более чем на 50%, что создает аварийную угрозу на объекте.

Конструкция и технические характеристики зажима DIN 741

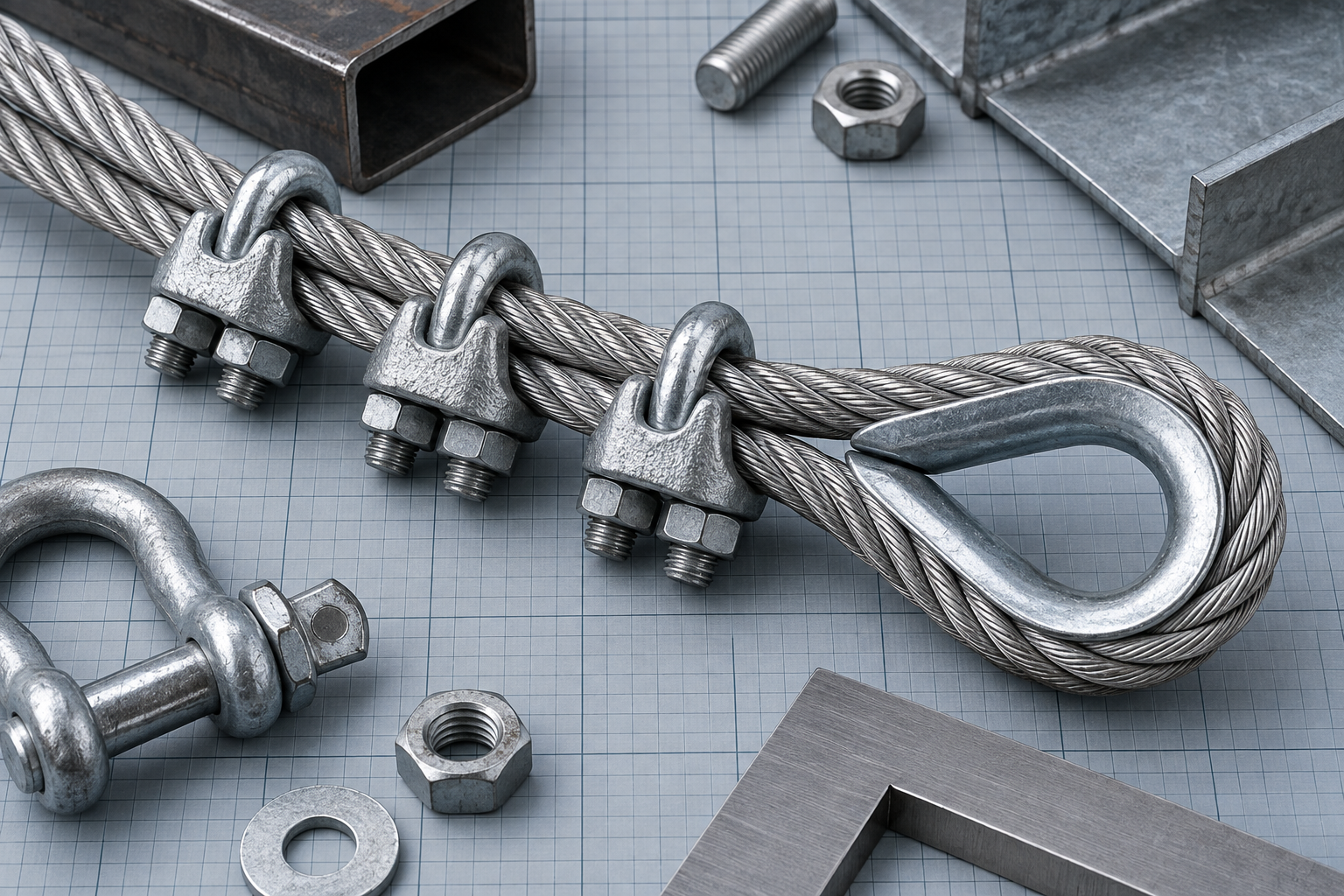

Зажим DIN 741 состоит из трех базовых элементов: литой чугунной или штампованной стальной колодки (основания), U-образной резьбовой дужки и двух шестигранных гаек. Все металлические компоненты проходят защитное цинкование слоем не менее 8–12 мкм для защиты от коррозии в условиях переменного климата Казахстана.

• Колодка: имеет рифленый желоб под диаметр каната, обеспечивающий плотный фрикционный захват;
• U-образная дужка: метрическая резьба от М3 до М18 с нормальным шагом;
• Материал: углеродистая сталь марки Q235, Ст3 или ковкий чугун;
• Покрытие: гальваническое или горячее цинкование (серебристый цвет).

Маркировка размера зажима DIN 741 строго соответствует номинальному диаметру обжимаемого троса в миллиметрах (например, DIN 741-8 рассчитан на канат диаметром 8 мм).

Таблица размеров, шага и количества зажимов DIN 741 на петлю

Чтобы соединение сохраняло до 80–85% паспортной прочности троса, необходимо строго выдерживать нормативное число зажимов на одном соединении и межосевое расстояние между ними. Для ответственных несущих линий рекомендуется использовать качественный трос стальной оцинкованный DIN 3055 подходящей свивки.

Интервал между соседними зажимами рассчитывается по правилу: от 6 до 8 диаметров троса. Установка зажимов вплотную друг к другу запрещена, так как это вызывает локальную деформацию и перекусывание прядей троса.

Золотое правило монтажа: как правильно ориентировать зажим

Главная ошибка неопытных монтажников — установка дужки на несущую ветвь каната. Запомните базовое международное правило такелажа: «Никогда не надевайте дужку на живой трос» (Never saddle a dead horse).

• Колодка (седло) всегда устанавливается на рабочую (несущую, длинную) ветвь троса, воспринимающую нагрузку;
• U-образная дужка всегда ложится на пассивный (свободный, короткий) конец троса;
• Коуш в петле: петля должна формироваться с обязательной установкой стального коуша, предотвращающего истирание и перегиб троса;
• Смешанная установка запрещена: все зажимы на одной петле должны быть направлены в одну сторону. Запрещено чередовать колодки и дужки «шахматкой».

Если вам требуется создать регулируемое натяжение растяжки, соедините сформированную петлю с узлом регулировки, где задействован талреп монтажный DIN 1480 или надежная такелажная скоба.

Пошаговая инструкция по монтажу петли с зажимами DIN 741

Для качественного монтажа соблюдайте следующую последовательность действий:

1. Подготовка конца: отмерьте необходимую длину свободного конца троса по таблице и зафиксируйте край изолентой или термоусадкой, чтобы жилы не распускались.
2. Установка коуша: уложите канат в желоб коуша и загните петлю нужного радиуса.
3. Первый зажим: установите первый зажим как можно ближе к коушу (на расстоянии ширины одной колодки), но так, чтобы коуш не выпал при натяжке. Наживите гайки.
4. Второй зажим: установите крайний зажим у самого среза свободного конца каната (отступив 20–30 мм от края). Затяните гайки с проектным усилием.
5. Промежуточные зажимы: равномерно распределите оставшиеся зажимы по длине петли с шагом 6–8 диаметров троса.
6. Равномерная протяжка: затягивайте гайки на каждом зажиме поочередно с обеих сторон, избегая перекоса U-образной дужки.
7. Контрольная нагрузка и дотяжка: после приложения первоначального рабочего натяжения металл троса уплотняется и уменьшается в диаметре на 2–5%. Обязательно выполните повторную протяжку всех гаек.

Отличие DIN 741 от тяжелых зажимов DIN 1142 (EN 13411-5)

DIN 741 относится к классу бытовых и общехозяйственных зажимов. Стандарт прямо запрещает применять зажимы DIN 741 для грузоподъемных операций, перемещения людей, лифтовых систем и подвеса тяжелых строительных грузов.

Для грузоподъемных механизмов и критически ответственных конструкций в РК применяются усиленные кованые зажимы DIN 1142 (EN 13411-5), имеющие глубокие фиксирующие канавки и увеличенную опорную поверхность колодки. DIN 741 идеально подходит для статических растяжек, заборов, тентовых ангаров, кабельных трасс и подвеса трубных линий.

При монтаже инженерных коммуникаций зажимы часто работают в паре с точками анкеровки, куда монтируется рым-болт DIN 580 или забивные анкеры в бетонных перекрытиях.

Чек-лист входного контроля метизов при закупке в Алматы

Чтобы исключить брак при снабжении строительного объекта в Казахстане, проверяйте партию зажимов по следующим критериям:

• Целостность литья: на чугунных колодках не должно быть раковин, сколов и глубоких трещин в зоне отверстий;
• Качество резьбы: гайки должны свободно накручиваться по всей длине дужки вручную без заеданий и люфта;
• Толщина покрытия: равномерный цинковый слой без пропусков, черных пятен и окалины;
• Соответствие калибру: зажим должен плотно облегать канат без зазоров между желобом и телом троса.

Часто задаваемые вопросы (FAQ)

Вывод

Зажим DIN 741 — надежное и экономичное решение для монтажа растяжек и подвесных конструкций при условии соблюдения правил установки: правильной ориентации колодок, выдержки нормативного шага и регламентной протяжки динамометрическим ключом.
