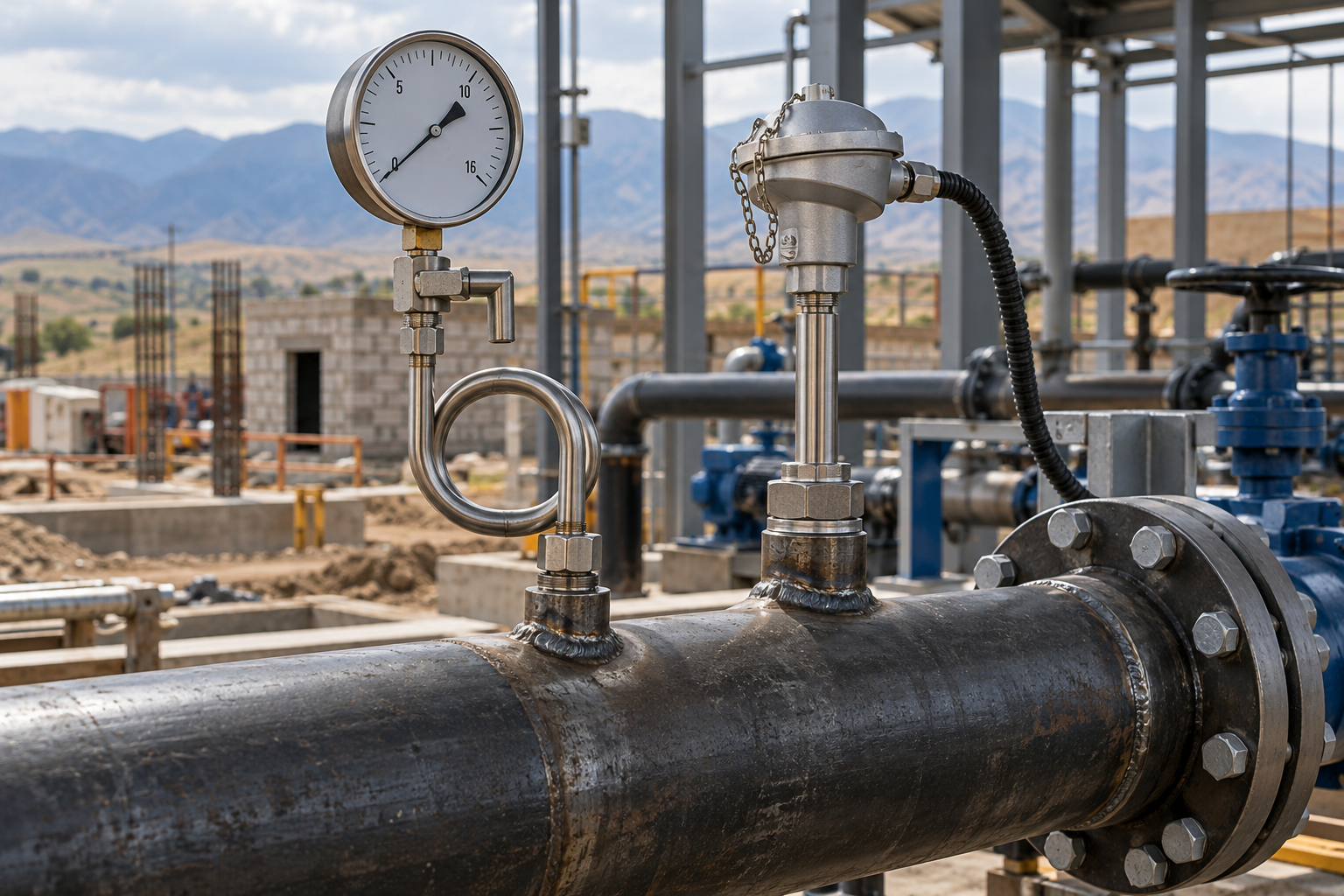

Разбираем технологию врезки закладных конструкций КИПиА в стальные водогазопроводные трубы: выбор усиленной стенки, приварка бобышек, расчет глубины погружения термогильз и монтаж охладительных петель под манометры на объектах в Казахстане.
Корректный съем показаний давления и температуры в узлах ИТП, котельных и насосных станциях напрямую зависит от качества врезки приборов контроля в трубопровод. Стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75 служат надежной базой для монтажа контрольно-измерительных приборов и автоматики (КИПиА).
Любая ошибка при монтаже закладных конструкций — от перегрева посадочного отверстия до выбора трубы с тонкой стенкой — приводит к скрытым деформациям, течам или погрешностям в показаниях расходомеров и датчиков.
Выбор серии стенки ВГП под врезку бобышек и гильз
Для монтажа штуцеров, прямых и скошенных бобышек рекомендуется использовать трубы ВГП усиленной серии с толщиной стенки от 3,2 до 4,5 мм.
Приварка массивной стальной бобышки создает локальную концентрацию температурных напряжений. Легкая серия труб с тонкой стенкой (2,0–2,8 мм) при электродуговой сварке подвержена риску сквозного прожога или локального провисания металла внутрь условного прохода.
- Легкая серия: не рекомендуется под резьбовые приварные бобышки диаметром свыше M20 и G 1/2 due to risk of warping;
- Обыкновенная серия: допустима для врезки манометрических кранов и импульсных трубок на участках с рабочим давлением до 1,6 МПа;
- Усиленная серия: обязательна для установки массивных защитных термогильз, датчиков перепада давления и работы в магистралях с вибрационными нагрузками.
Технология подготовки отверстий и приварки закладных элементов
Категорически запрещается прожигать отверстия под бобышки сварочным электродом или автогеном. Оплавленные кромки образуют грат и окалину, которые нарушают поток среды и засоряют седла регулирующей арматуры.
Отверстия в теле трубы ВГП высверливаются корончатыми или спиральными сверлами с последующим снятием фаски и зачисткой околошовной зоны на 15–20 мм до металлического блеска.
- Разметка точки врезки с учетом гидродинамики (отступ от отводов, переходов и задвижек не менее 3–5 диаметров трубы);
- Механическое сверление отверстия диаметром на 1–2 мм больше внутреннего прохода бобышки;
- Удаление металлической стружки и заусенцев из внутренней полости трубопровода;
- Прихватка бобышки в двух-четырех точках с проверкой перпендикулярности или угла 45 градусов;
- Круговая обварка сплошным герметичным швом с контролем отсутствия подрезов и пор.
Параметры врезки приборов КИПиА в трубы ВГП
В таблице приведены нормативные требования к размещению и способу монтажа основных элементов КИПиА на базе стальных труб ВГП в инженерных системах Казахстана.
| Прибор / Элемент | Рекомендуемый диаметр ВГП (Ду) | Тип бобышки и резьбы | Ориентация в пространстве | Особенности монтажа |
|---|---|---|---|---|
| Манометр (вода, пар) | Ду 25 – Ду 150 | Бобышка прямая БП (G 1/2, M20x1,5) | Верхняя полусфера (вертикально) | Обязательна трехходовая арматура и сифонная трубка (петля Перкинса) |
| Термогильза (термометр, ТСМ/ТСП) | Ду 50 – Ду 150 | Бобышка прямая БП или скошенная БС (М27x2, G 1/2) | Под углом 45° навстречу потоку или радиально | Погружение чувствительного элемента на 1/2–2/3 внутреннего диаметра трубы |
| Импульсная линия расходомера | Ду 32 – Ду 100 | Штуцер приварной ШП (G 1/4 – G 1/2) | Горизонтально в боковую образующую | Симметричные врезки с обеих сторон сужающего устройства |
| Датчик реле протока / сухого хода | Ду 32 – Ду 80 | Бобышка приварная усиленная (G 1) | Строго сверху, соосно потоку | Прямой участок не менее 5 Ду до и 3 Ду после датчика |
Монтаж термогильз на малых диаметрах: расширители потока
На трубах ВГП малого диаметра (Ду 15 – Ду 40) установить стандартную погружную гильзу длиной 60–100 мм без перекрытия живого сечения невозможно. Прямая радиальная врезка приведет к созданию избыточного гидравлического сопротивления и шуму.
Для решения этой задачи монтируют гидравлический расширитель («карман») из трубы большего диаметра (например, переход с Ду 32 на Ду 65 и обратно) либо вваривают бобышку под углом 45 градусов в зоне колена трубопровода навстречу вектору движения теплоносителя.
Такое решение обеспечивает корректный контакт защитной гильзы с потоком без риска заклинивания взвешенных частиц или завоздушивания измерительного узла.
Ошибки при врезке приборов и как их избежать
Нарушение правил монтажа первичных датчиков на объектах Алматы и регионов РК часто приводит к аварийным остановкам и претензиям со стороны теплоснабжающих организаций.
- Монтаж манометра без компенсационной петли: прямой контакт горячей воды или пара разрушает трубку Бурдона внутри манометра. Сифонная петля создает водяной гидрозатвор, снижающий температуру среды перед прибором;
- Использование сантехнической подмотки на высокотемпературных бобышках: обычная ФУМ-лента разрушается при температуре выше 120 °C. Для котельных контуров применяют медные, паронитовые или графитовые уплотнительные кольца;
- Врезка датчиков температуры в верхней точке без воздухоотводчика: скопление микропузырьков воздуха в верхней зоне трубы искажает теплопередачу к гильзе, занижая показания на 3–7 °C;
- Сварка с установленным прибором: приварка бобышки с вкрученным манометром или электронным датчиком приводит к выходу из строя чувствительного механизма от перегрева и брызг металла.
Рекомендации по закупке и подготовке металлопроката
Для сборки распределительных гребенок, коллекторов КИПиА и измерительных узлов важно заказывать сертифицированные водогазопроводные трубы с ровной геометрией и чистой внутренней поверхностью без расслоений.
На металлобазе компании АТЛАНТ МЕТАЛЛ в Алматы можно подобрать партии стальных труб ВГП необходимой толщины стенки, а также заказать точную промышленную резку хлыстов в размер под изготовление измерительных модулей и гильз.
Часто задаваемые вопросы (FAQ)
Какое расстояние выдерживать между манометром и термометром на трубе ВГП?
По нормам проектирования гильза термометра монтируется ниже по течению потока на расстоянии не менее 150–200 мм от точки отбора давления (бобышки манометра), чтобы температурная гильза не создавала турбулентных завихрений перед штуцером манометра.
Чем заполнять защитную гильзу перед установкой датчика температуры?
Для обеспечения надежного теплового контакта между гильзой и датчиком внутреннюю полость гильзы заполняют термостойким техническим маслом (минеральным трансформаторным или машинным) либо специальной теплопроводной пастой.
Можно ли вваривать бобышки КИПиА в оцинкованные трубы ВГП?
Да, но перед началом сварочных работ слой цинка в зоне врезки и околошовной зоны (минимум на 20–30 мм) должен быть полностью удален механическим способом шлифовальным кругом во избежание порообразования и отравления парами цинка. После сварки шов покрывают цинконаполненным составом холодного цинкования.
Какая минимальная глубина погружения термогильзы в трубу?
Чувствительный конец термометра или термосопротивления должен находиться на глубине от 1/3 до 1/2 внутреннего диаметра трубопровода, то есть в зоне максимальной скорости движения потока.
Вывод
Качественный монтаж КИПиА на водогазопроводных трубах гарантирует безаварийную работу узлов учета и котельного оборудования. Выбирайте трубы ВГП с достаточным запасом по толщине стенки, соблюдайте соосность и расстояния врезок, а надежный металлопрокат заказывайте у проверенных поставщиков Казахстана.
