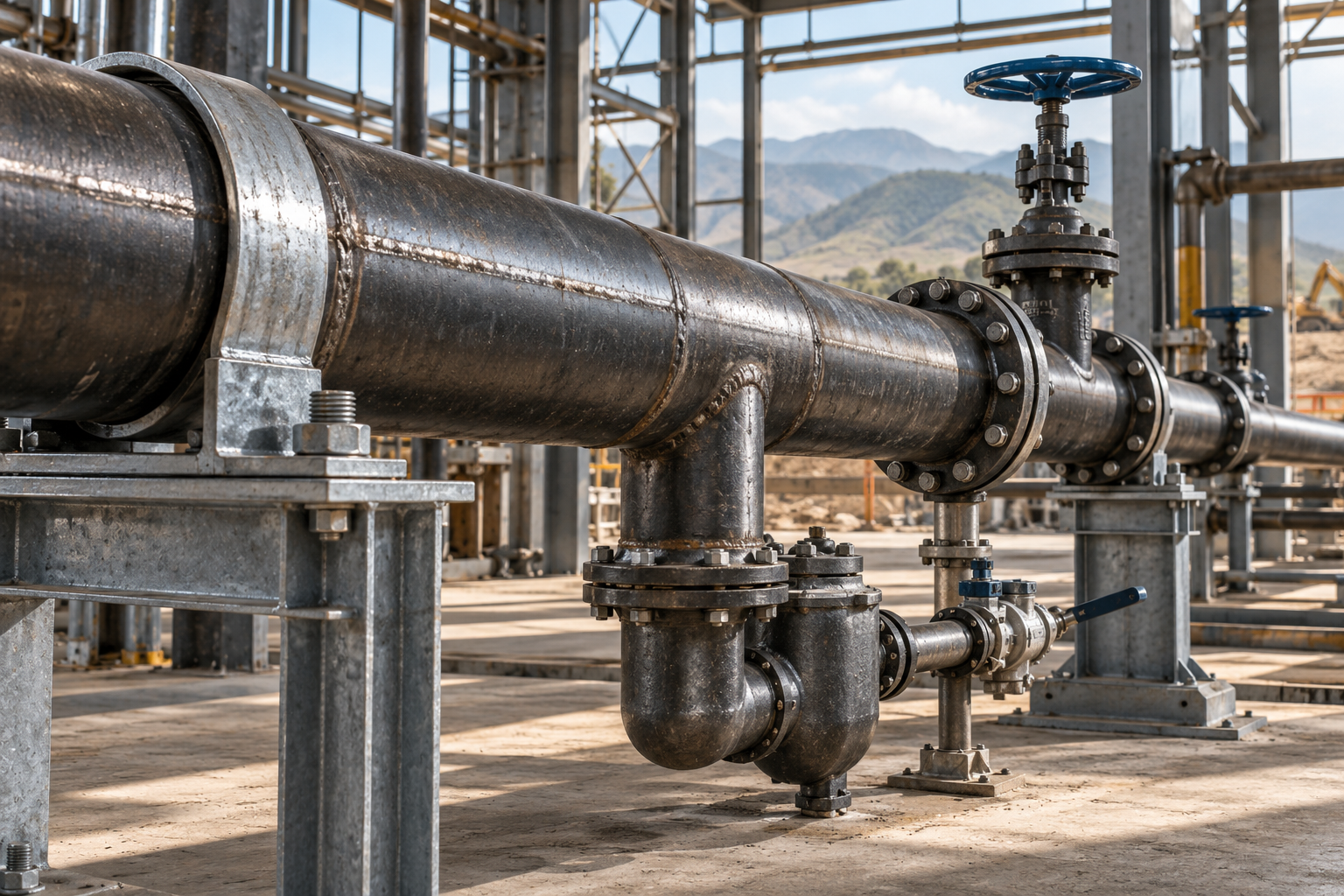

Разбираем специфику применения стальных водогазопроводных труб (ВГП) по ГОСТ 3262-75 в паропроводах низкого давления и конденсатных магистралях на объектах Казахстана: выбор усиленной стенки, расчет уклонов, дренажные карманы и предотвращение разрушительных гидроударов.
Паропроводы низкого давления (до 0,07 МПа / 0,7 атм) и конденсатопроводы эксплуатируются в экстремальных термодинамических условиях. Сочетание высоких температур пара, агрессивного конденсата с растворенной углекислотой и риска гидроударов предъявляет жесткие требования к трубам.
Стальные водогазопроводные трубы по ГОСТ 3262-75 остаются проверенным стандартом для разводки пара в котельных, прачечных, пищевых и производственных цехах в Алматы и других регионах РК.
Почему на паре и конденсате применяются усиленные трубы ВГП
Главный разрушительный фактор в пароконденсатных трактах — внутренняя коррозия и эрозия металла. Высокотемпературный конденсат вымывает оксидную пленку со стенок, а пузырьки кислорода и углекислоты вызывают язвенную коррозию.
Для паропроводов и напорных конденсатопроводов не допускается использование легкой серии труб. Применяются исключительно обыкновенные и усиленные серии ВГП с толщиной стенки от 3,2 до 4,5 мм в зависимости от условного прохода (Ду).
- Усиленная стенка: обеспечивает запас прочности на коррозионный износ (расчетный запас 1,5–2 мм на 10–15 лет работы);
- Устойчивость к пульсациям: сварной шов качественной ВГП выдерживает циклические гидроудары и температурные колебания теплоносителя до +150...+180 °C;
- Резьбовые и сварные соединения: возможность надежной сварки встык и нарезки цилиндрической резьбы под паровую запорную арматуру.
Сравнение серий труб ВГП для паровых и конденсатных систем
| Условный проход (Ду) | Наружный диаметр, мм | Легкая серия (запрещена для пара), стенка мм | Обыкновенная серия (пар до 0,05 МПа), стенка мм | Усиленная серия (пар и конденсат до 0,07 МПа), стенка мм |
|---|---|---|---|---|
| Ду 20 (3/4") | 26,8 | 2,5 | 2,8 | 3,2 |
| Ду 25 (1") | 33,5 | 2,8 | 3,2 | 4,0 |
| Ду 32 (1 1/4") | 42,3 | 2,8 | 3,2 | 4,0 |
| Ду 40 (1 1/2") | 48,0 | 3,0 | 3,5 | 4,0 |
| Ду 50 (2") | 60,0 | 3,0 | 3,5 | 4,5 |
| Ду 80 (3") | 88,5 | 3,5 | 4,0 | 4,5 |
Правила уклонов и дренажа паропроводов
При движении пара по трубе часть его неизбежно остывает и превращается в конденсат. Если конденсат накапливается в нижней части трубы, высокоскоростной поток пара подхватывает водяную пробку, разгоняя ее до скорости свыше 30 м/с, что приводит к гидроудару с разрушением задвижек и отводов.
Для предотвращения аварий соблюдают строгие правила пространственной разводки:
- Уклон по ходу пара: минимальный уклон паропровода составляет 0,005 (5 мм на 1 метр длины), оптимальный — 0,01 (10 мм на метр);
- Уклон против хода пара: если уклон против движения пара неизбежен, его увеличивают минимум до 0,02 (20 мм на метр), а диаметр трубы завышают на один типоразмер для снижения скорости пара;
- Организация дренажных карманов: в нижних точках трассы и перед каждым вертикальным подъемом врезается сборный карман диаметром не менее Ду основной трубы (для труб до Ду 100).
Обвязка конденсатоотводчиков и предотвращение гидроударов
Конденсатоотводчик — ключевой элемент безопасности, выпускающий скопившуюся воду и запирающий сухой пар. Ошибки в его обвязке приводят либо к пролету пара (колоссальные теплопотери), либо к затоплению паропровода.
Схема правильной установки конденсатоотводного узла из труб ВГП включает обязательные компоненты:
- Сетчатый фильтр (грязевик): монтируется перед конденсатоотводчиком крышкой вбок, чтобы не создавать водяного мешка;
- Обратный клапан: ставится после конденсатоотводчика на конденсатной линии для предотвращения обратного заброса конденсата;
- Байпасная линия с вентилем: позволяет обслуживать или менять конденсатоотводчик без останова котельной или технологической линии;
- Контрольный вентиль (продувочник): для визуальной проверки работоспособности узла на наличие пролетного пара.
Особенности компенсации температурных расширений и монтажа опор
При подаче пара температура трубы ВГП мгновенно возрастает от +10...+20 °C до +120...+160 °C. На каждые 10 метров прямого участка стальная труба удлиняется примерно на 15–18 мм.
Чтобы исключить вырывание креплений и деформацию труб, используют П-образные или сильфонные компенсаторы. Скользящие опоры должны обеспечивать свободное продольное перемещение трубы без перекосов и заклиниваний.
Перед заказом металлопроката на складе «АТЛАНТ МЕТАЛЛ» в Алматы рекомендуем заранее рассчитать метраж прямых участков с учетом плеч самокомпенсации на углах поворотов.
Типичные ошибки монтажа пароконденсатных линий
- Использование концентрических переходов: на горизонтальных паропроводах переход диаметров должен выполняться только эксцентрическими переходами с нижней плоской образующей, иначе образуется водяной карман;
- Врезка конденсатопровода сверху вниз без сифона: приводит к гидроударам в общей возвратной магистрали;
- Отсутствие теплоизоляции: неизолированная труба ВГП генерирует до 3–5 раз больше конденсата, перегружая дренажную систему.
Часто задаваемые вопросы (FAQ)
Можно ли использовать оцинкованную трубу ВГП на паропроводах?
Нет, на паропроводах с температурой теплоносителя выше +60...+70 °C применять оцинкованную трубу не рекомендуется. При высоких температурах цинковое покрытие меняет потенциал относительно стали и ускоренно отслаивается, засоряя конденсатоотводчики и регулирующую арматуру. Используется черная стальная труба ВГП.
Какой тип конденсатоотводчика лучше подходит для труб ВГП малых диаметров?
Для дренажа паропроводов чаще всего применяют термодинамические конденсатоотводчики благодаря их компактности, надежности и стойкости к гидроударам. Для теплообменников и калориферов предпочтительнее поплавковые модели с непрерывным отводом конденсата.
Как защитить конденсатопровод от кавитации и гидроударов при подъеме?
Подъем конденсата после конденсатоотводчика допускается за счет давления пара перед узлом (из расчета 1 бар давления = подъем на 7–8 метров с учетом трения). При этом сразу за конденсатоотводчиком монтируют обратный клапан и обращают внимание на отсутствие встречных потоков.
Какая толщина стенки трубы ВГП предпочтительна для напорного конденсата?
Для конденсатопроводов рекомендуется исключительно усиленная серия ВГП по ГОСТ 3262-75 (толщина стенки от 3,2 мм для Ду 20 до 4,5 мм для Ду 50). Конденсат насыщается углекислотой и кислородом, вызывая ускоренный коррозионный износ тонкостенных труб.
Вывод
Грамотный выбор усиленных водогазопроводных труб ВГП по ГОСТ 3262-75, точный расчет уклонов трассы и правильная обвязка дренажных карманов гарантируют безопасную и энергоэффективную работу паровых систем без аварийных гидроударов.
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные стальные трубы ВГП полного сортамента со склада в Алматы с оперативной резкой в размер и доставкой по всему Казахстану.
