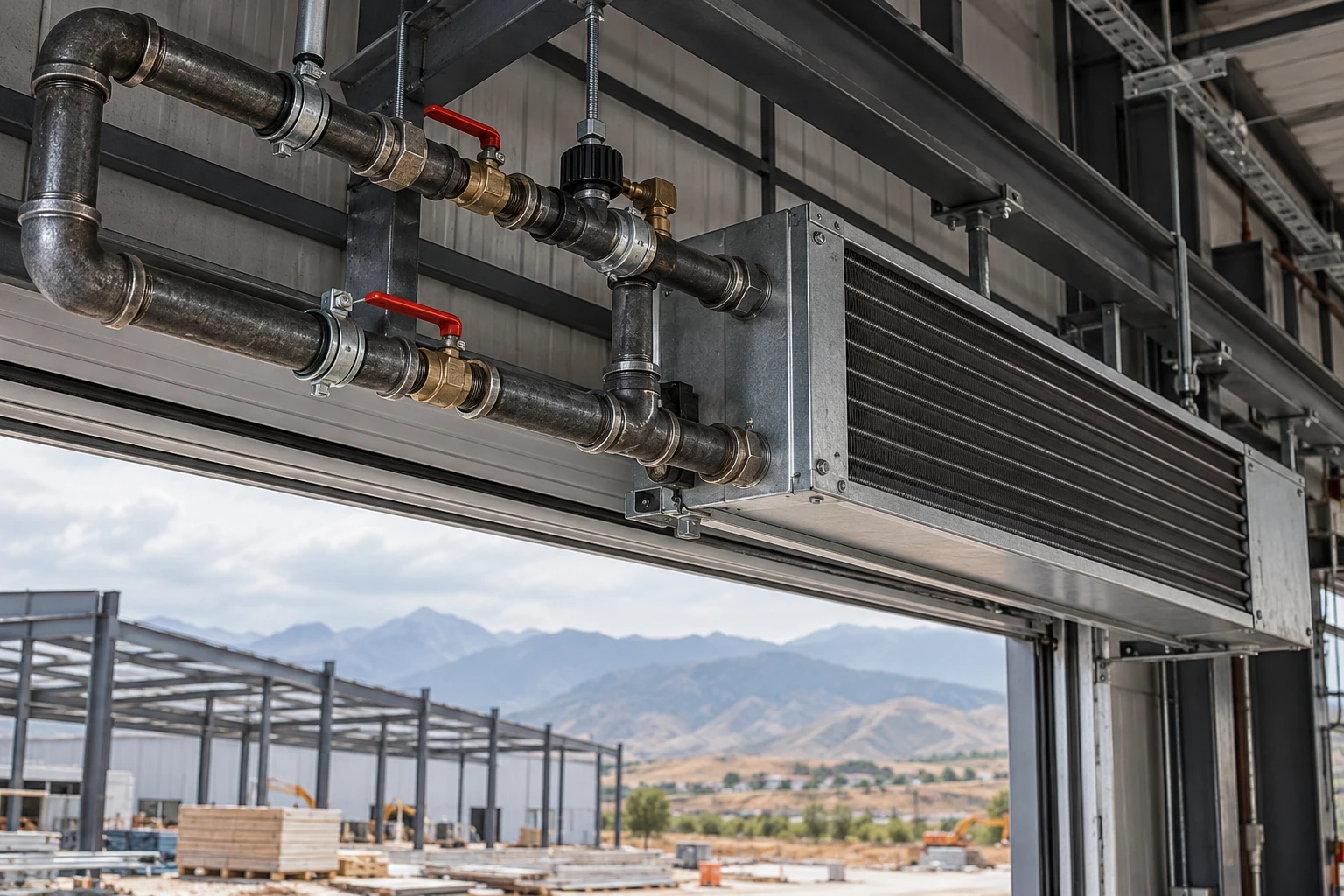

Разбираем инженерные правила подбора и монтажа водогазопроводных стальных труб (ГОСТ 3262-75) в узлах обвязки промышленных воздушно-тепловых завес на складах и терминалах Казахстана.
Воздушно-тепловые завесы на воротах логистических хабов, производственных цехов и подземных паркингов работают в условиях постоянных гидродинамических и температурных ударов. При каждом открытии ворот автоматика резко увеличивает циркуляцию теплоносителя с температурой до 95–115 °C.
В таких узлах пластиковые и тонкостенные трубопроводы быстро дают течи по фитингам из-за вибрации вентиляторов и температурных расширений. Стальные водогазопроводные трубы по ГОСТ 3262-75 остаются безальтернативным решением по механической жесткости, надежности сварного шва и долговечности в суровом климате Казахстана.
Почему для тепловых завес выбирают трубы ВГП по ГОСТ 3262-75
Водяные калориферы завес монтируются непосредственно над проемами ворот или сбоку от них на высоте от 3 до 6 метров. Вибрации мощных осевых вентиляторов передаются прямо на подводящие патрубки.
Стальная труба ВГП обеспечивает необходимую самонесущую жесткость трассы и жесткую фиксацию регулирующего узла без риска провисания. Применение труб с усиленной или обыкновенной стенкой предотвращает деформации металла при скачках давления сетевой воды.
- Стойкость к термическим скачкам: металл сохраняет геометрическую форму и герметичность при резких перепадах от 40 °C в режиме ожидания до 115 °C в активном продуве.
- Виброустойчивость: сварные и резьбовые соединения на стальной трубе не ослабевают от постоянной работы вентиляторов завесы.
- Высокая механическая прочность: случайные удары погрузочной техники или технологических конструкций у ворот не приводят к аварийному разрыву магистрали.
Выбор серии и толщины стенки ВГП для узлов завес
Согласно строительным нормам СП РК по внутренним санитарно-техническим системам, толщина стенки подбирается исходя из рабочего давления теплосети и способа соединения.
Для обвязки калориферов завес обычно применяются диаметры Ду 20, Ду 25, Ду 32 и Ду 40 (от 3/4" до 1 1/2"). На магистральных распределительных гребенках ворот используют Ду 50–Ду 80.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Рекомендуемая серия по ГОСТ 3262-75 | Толщина стенки, мм | Основное назначение в узле завесы |
|---|---|---|---|---|
| Ду 20 (3/4") | 26,8 | Обыкновенная / Усиленная | 2,8 / 3,2 | Дренажные линии, байпасы сброса воздуха, манометрические отводы |
| Ду 25 (1") | 33,5 | Обыкновенная / Усиленная | 3,2 / 4,0 | Подключение компактных завес дверных проемов и тамбуров |
| Ду 32 (1 1/4") | 42,3 | Обыкновенная | 3,2 | Подводящие плечи к среднемощным завесам ворот высотой до 3,5 м |
| Ду 40 (1 1/2") | 48,0 | Обыкновенная / Усиленная | 3,5 / 4,0 | Обвязка мощных промышленных завес складов и РЦ |
| Ду 50 (2") | 60,0 | Обыкновенная | 3,5 | Общий подающий и обратный стояк группы из 2–3 завес |
Если монтаж смесительного узла выполняется на трубной резьбе (сгоны, муфты, клапаны), рекомендуется использовать трубы усиленной серии. Нарезка резьбы снимает часть толщины стенки, и обыкновенная труба в зоне резьбы становится уязвимой к гидроударам.
Схема смесительного узла и защита от разморозки в климате Казахстана
Главный риск при эксплуатации водяных завес в Астане, Караганде или предгорьях Алматы — замерзание теплоносителя в трубках теплообменника при внезапном открытии ворот на сильном морозе.
Чтобы предотвратить разморозку калорифера, обвязку из труб ВГП монтируют с обязательным узлом постоянной минимальной циркуляции (байпас с балансировочным вентилем или циркуляционным насосом смесительного узла).
- Установка грязевика или фильтра грубой очистки: монтируется на подающей линии перед регулирующим клапаном для защиты седла клапана от окалины.
- Монтаж автоматического воздухоотводчика: строго в высшей точке стояка обвязки над калорифером завесы.
- Спускные краны Ду 15–20: монтируются в нижних точках трубопровода для аварийного полного слива воды при остановке котельной.
- Гибкие вибровставки или компенсационные петли: устанавливаются непосредственно перед патрубками завесы, развязывая стальную магистраль и медно-алюминиевый радиатор.
Правила монтажа, сварки и крепления к строительным конструкциям
Магистрали к тепловым завесам прокладываются по колоннам и фермам здания. Из-за существенных температурных удлинений длинных вертикальных и горизонтальных плеч важно правильно расставить опоры.
Для исключения передачи веса трубопровода на патрубки завесы трубная трасса из ВГП крепится на жестких кронштейнах и хомутах с резиновыми виброгасящими прокладками.
Стыковые соединения труб ВГП выполняются ручной дуговой или аргонодуговой сваркой с полным проваром корня шва. При использовании оцинкованных труб ВГП по ГОСТ 3262-75 зона сварки тщательно зачищается от цинка, а после остывания покрывается антикоррозийным цинконаполненным грунтом.
Компания АТЛАНТ МЕТАЛЛ поставляет в Алматы и по всем регионам Казахстана сертифицированные водогазопроводные стальные трубы ГОСТ 3262-75 черные и оцинкованные с заводскими сертификатами соответствия. На складах доступна резка в размер и оперативная доставка металлопроката на строящиеся склады и промышленные объекты.
Часто задаваемые вопросы (FAQ)
Можно ли использовать полипропиленовые трубы вместо ВГП для завес?
В промышленных объектах это крайне не рекомендуется. При перебоях в циркуляции или сбое автоматики температура теплоносителя может кратковременно превысить 95 °C, что приводит к деформации полипропилена. Кроме того, стальная труба ВГП обеспечивает необходимую жесткость при вибрациях вентилятора завесы.
Какой запас по длине резьбы оставлять при нарезке на трубе ВГП?
Для стандартной трубной цилиндрической резьбы по ГОСТ 6357-81 длина короткой резьбы на Ду 25–Ду 40 составляет от 13 до 17 мм, длинной (под сгон) — от 35 до 45 мм. Нарезку выполняют только на трубах усиленной или качественной обыкновенной серии.
Какое давление опрессовки применяется для узлов обвязки завес?
По нормам СП РК узел обвязки вместе с калорифером опрессовывается давлением, равным 1,25–1,5 от рабочего, но не менее 1,0 МПа (10 атм) в течение 10–15 минут с последующим визуальным осмотром всех сварных и резьбовых стыков.
Как защитить стальную трубу ВГП под потолком склада от конденсата?
После проведения гидроиспытаний труба грунтуется антикоррозийным составом ГФ-021 и изолируется трубной изоляцией из вспененного каучука или полиэтилена толщиной не менее 13–19 мм с проклейкой продольных швов.
Вывод
Надежная работа воздушно-тепловой завесы напрямую зависит от прочности подводящих трубопроводов. Выбирая качественную водогазопроводную трубу по ГОСТ 3262-75 с правильной толщиной стенки и грамотно собирая смесительный узел, вы защищаете инженерную систему склада от разморозки, аварийных протечек и внеплановых простоев в зимний период.
