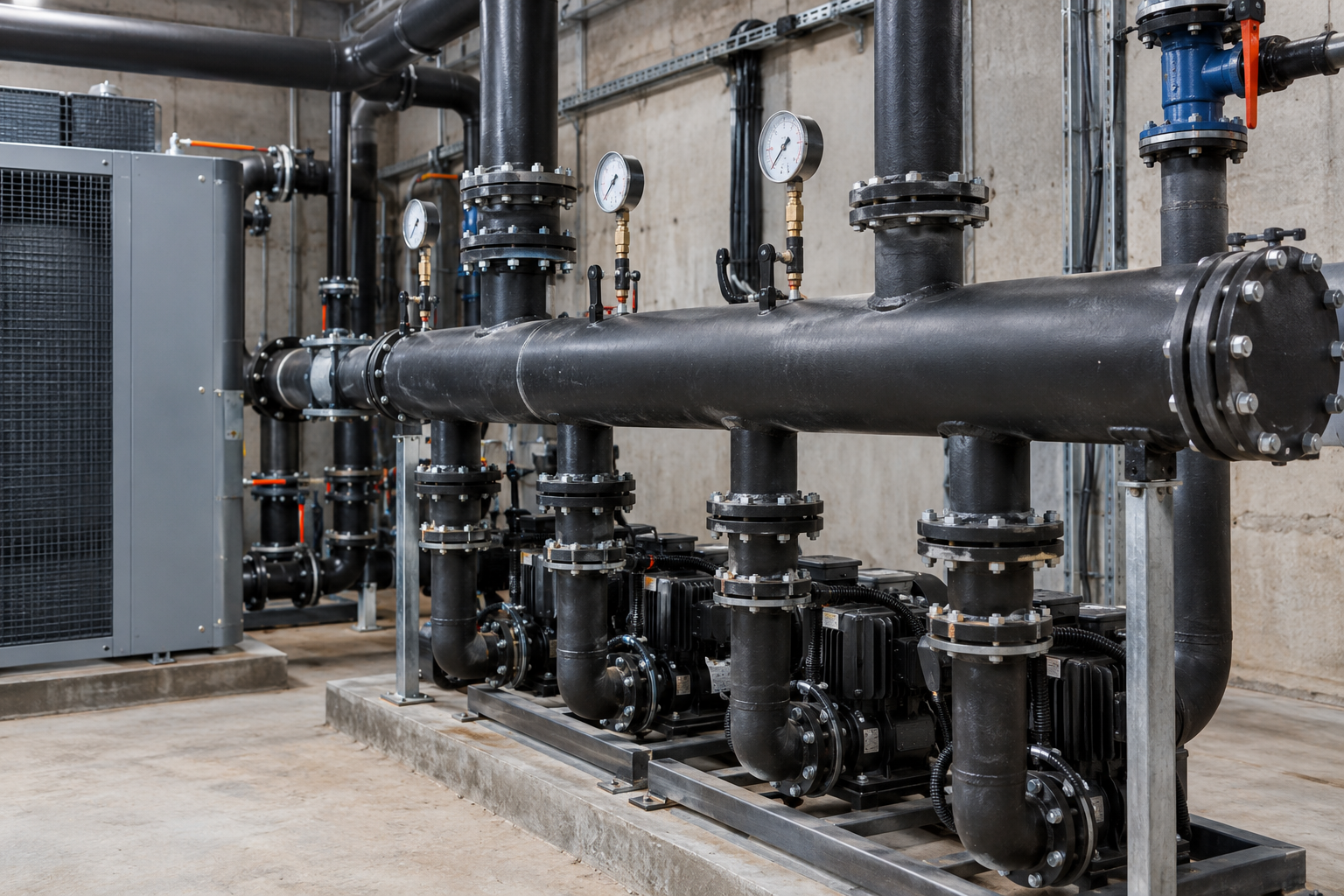

Разбираем инженерные требования к водогазопроводным стальным трубам (ВГП) при обвязке испарителей и конденсаторов тепловых насосов, распределительных геотермальных гребенок и гидравлических модулей в климатических условиях Казахстана.
Установка геотермальных и водо-водяных тепловых насосов в предгорных районах Алматинской области и северных регионах Казахстана требует бескомпромиссной жесткости и надежности обвязки топочной.
В отличие от полимерных аналогов, стальные водогазопроводные трубы по ГОСТ 3262-75 исключают деформации от вибраций циркуляционных насосов, выдерживают гидроудары при переключении четырехходовых клапанов и обеспечивают идеальную геометрию распределительных коллекторов первичного рассольного и вторичного отопительного контуров.
Особенности работы ВГП труб в контурах тепловых насосов
В схемах с тепловыми насосами стальные ВГП трубы работают сразу в двух контрастных температурных режимах. В первичном геотермальном контуре циркулирует низкотемпературный незамерзающий теплоноситель (пропиленгликоль или спиртовые растворы) с температурой от -5 °C до +12 °C. Во вторичном контуре нагретая вода подается в систему отопления с температурой до +55...+65 °C.
- Стойкость к диффузии кислорода: цельносварная стальная ВГП труба имеет 100% кислородонепроницаемость, что защищает пластинчатые теплообменники фреон-вода от окисления и заиливания;
- Стабильность геометрии при знакопеременных нагрузках: температурные колебания теплоносителя в межсезонье не вызывают линейного провисания магистралей между опорами;
- Виброустойчивость: компрессорные блоки тепловых насосов генерируют постоянные микровибрации частотой 25-60 Гц, которые стальной контур держит без усталостного разрушения резьбовых и сварных соединений при правильной виброразвязке.
Выбор серии и толщины стенки ВГП трубы по ГОСТ 3262-75
По ГОСТ 3262-75 водогазопроводные трубы выпускаются в легкой, обыкновенной и усиленной сериях. Для обвязки тепловых насосов критически важен баланс между внутренним гидравлическим сопротивлением и запасом на механические нагрузки от арматурных узлов.
В таблице ниже приведены параметры выбора труб ВГП для ключевых узлов теплонасосных установок мощностью от 15 до 100 кВт.
| Узел теплонасосной системы | Номинальный диаметр (Ду / DN) | Рекомендуемая серия по ГОСТ 3262-75 | Толщина стенки (мм) | Преимущественный тип монтажного соединения |
|---|---|---|---|---|
| Распределительный коллектор геотермальных зондов | Ду 50 – Ду 100 | Обыкновенная / Усиленная | 3,5 – 4,5 | Электродуговая сварка с резьбовыми патрубками |
| Обвязка испарителя (рассольный контур) | Ду 32 – Ду 65 | Обыкновенная | 3,2 – 4,0 | Фланцевое / Грувлок через вибровставки |
| Обвязка конденсатора (греющий контур) | Ду 32 – Ду 80 | Обыкновенная | 3,2 – 4,0 | Фланцевое / Сварное соединение |
| Байпасные линии и узел гидрострелки | Ду 40 – Ду 65 | Обыкновенная | 3,5 – 4,0 | Электродуговая сварка встык |
| Линии подпитки и сбросные трассы | Ду 15 – Ду 25 | Легкая / Обыкновенная | 2,5 – 2,8 | Цилиндрическая трубная резьба (G) |
Для изготовления модульных распределительных гребенок на геотермальные скважины рекомендуется применять черную ВГП трубу усиленной серии. Утолщенная стенка гарантирует надежность при врезке штуцеров малого диаметра (Ду 25 – Ду 32) без прожига основного тела коллектора.
Гидравлическая специфика и предотвращение завоздушивания
Тепловые насосы работают с меньшим температурным перепадом между подачей и обраткой (ΔT = 5-7 °C) по сравнению с классическими газовыми котлами (ΔT = 15-20 °C). Это требует прокачки в 2,5-3 раза большего объема теплоносителя в единицу времени.
При проектировании обвязки из труб ВГП скорость потока на главных магистралях поддерживают в диапазоне 0,6–0,9 м/с. Превышение скорости 1,2 м/с вызывает кавитационные шумы в стальных фитингах и ускоренный эрозионный износ отводов.
Уклоны горизонтальных участков выполняются не менее 0,003 (3 мм на 1 метр) в сторону автоматических воздухоотводчиков и шламоотделителей, так как пузырьки воздуха на поверхности стальной стенки резко снижают теплопередачу в теплообменниках.
Теплоизоляция и защита от конденсата в рассольных контурах
Низкая температура гликолевой смеси в первичном контуре приводит к активному выпадению точки росы на наружной поверхности стальной трубы ВГП. Без качественной паронепроницаемой изоляции металл подвергается интенсивной электрохимической коррозии под слоем конденсата.
- Перед монтажом изоляции стальные трубы ВГП грунтуются антикоррозийными эпоксидными или полиуретановыми составами в два слоя;
- Применяется изоляция из вспененного синтетического каучука толщиной не менее 19-25 мм с обязательной проклейкой всех продольных и поперечных стыков каучуковым клеем;
- В местах крепления труб к хомутам устанавливаются изолированные термоподвесы со вставками из жесткого вспененного полиуретана, исключающие мостики холода на несущие металлоконструкции здания.
Особенности сварки и антисейсмического крепления в условиях Алматы
По нормам СП РК для сейсмических районов (включая город Алматы и прилегающие области с сейсмичностью 8-9 баллов) обвязка тяжелого инженерного оборудования тепловых пунктов требует применения комбинированных крепежных узлов.
Магистрали из ВГП труб монтируются на консолях с хомутами, имеющими EPDM-прокладки, а на каждые 6-9 метров прямого участка устанавливаются продольные и поперечные диагональные сейсмоупоры. Между патрубками теплового насоса и стальным трубопроводом обязательна установка гибких антивибрационных фланцевых сильфонов или резинокордных компенсаторов, развязывающих динамические колебания.
При поставке партий для монтажа тепловых узлов база АТЛАНТ МЕТАЛЛ в Алматы осуществляет резку водогазопроводных труб в размер и комплектует объекты полным набором стальных фланцев, отводов и переходов по ГОСТ.
FAQ
Можно ли использовать оцинкованную ВГП трубу в гликолевом контуре теплового насоса?
Применение оцинкованных труб в контурах с этиленгликолем и некоторыми присадками пропиленгликоля не рекомендуется, так как цинковое покрытие вступает в химическую реакцию с антифризом, образуя нерастворимый осадок, забивающий тонкие каналы испарителя. Для рассольных контуров используют черную ВГП трубу высокой очистки с последующей заливкой сертифицированного гликоля с антикоррозийными ингибиторами.
Как защитить стальную обвязку теплового насоса от шлама и окалины?
Непосредственно перед входом теплоносителя в теплообменный аппарат монтируется магнитно-механический дешламатор и сетчатый фильтр грубой очистки (размер ячейки не более 400-500 мкм) с отсекающими шаровыми кранами для регулярной промывки.
Какой тип резьбы используется на водогазопроводных трубах при монтаже КИПиА?
Для подключения датчиков температуры, погружных гильз и манометров на трубах ВГП нарезается трубная цилиндрическая резьба по ГОСТ 6357-81 (G 1/2", G 3/4"). Врезку бобышек выполняют электросваркой с полным проваром корня шва.
Как проверить качество сварных стыков ВГП труб перед запуском фреонового блока?
После завершения монтажа проводится гидравлическое испытание контура давлением 1,5 от рабочего (не менее 0,6 МПа для рассольного контура и 0,9 МПа для контура отопления) с выдержкой не менее 30 минут и визуальным контролем каждого сварного стыка.
Вывод
Водогазопроводные трубы по ГОСТ 3262-75 остаются надежной и жесткой основой для обвязки современных теплонасосных систем в Казахстане. Грамотный подбор толщины стенки, правильная организация уклонов, антикоррозийная защита рассольных линий и применение качественного металлопроката гарантируют безаварийную эксплуатацию контуров на протяжении десятилетий.
