Разбираем изготовление и монтаж проточных и непроточных воздухосборников из стальных водогазопроводных труб (ВГП), подбор диаметров по СП РК, установку автоматических клапанов сброса воздуха и предотвращение завоздушивания тепловых сетей.

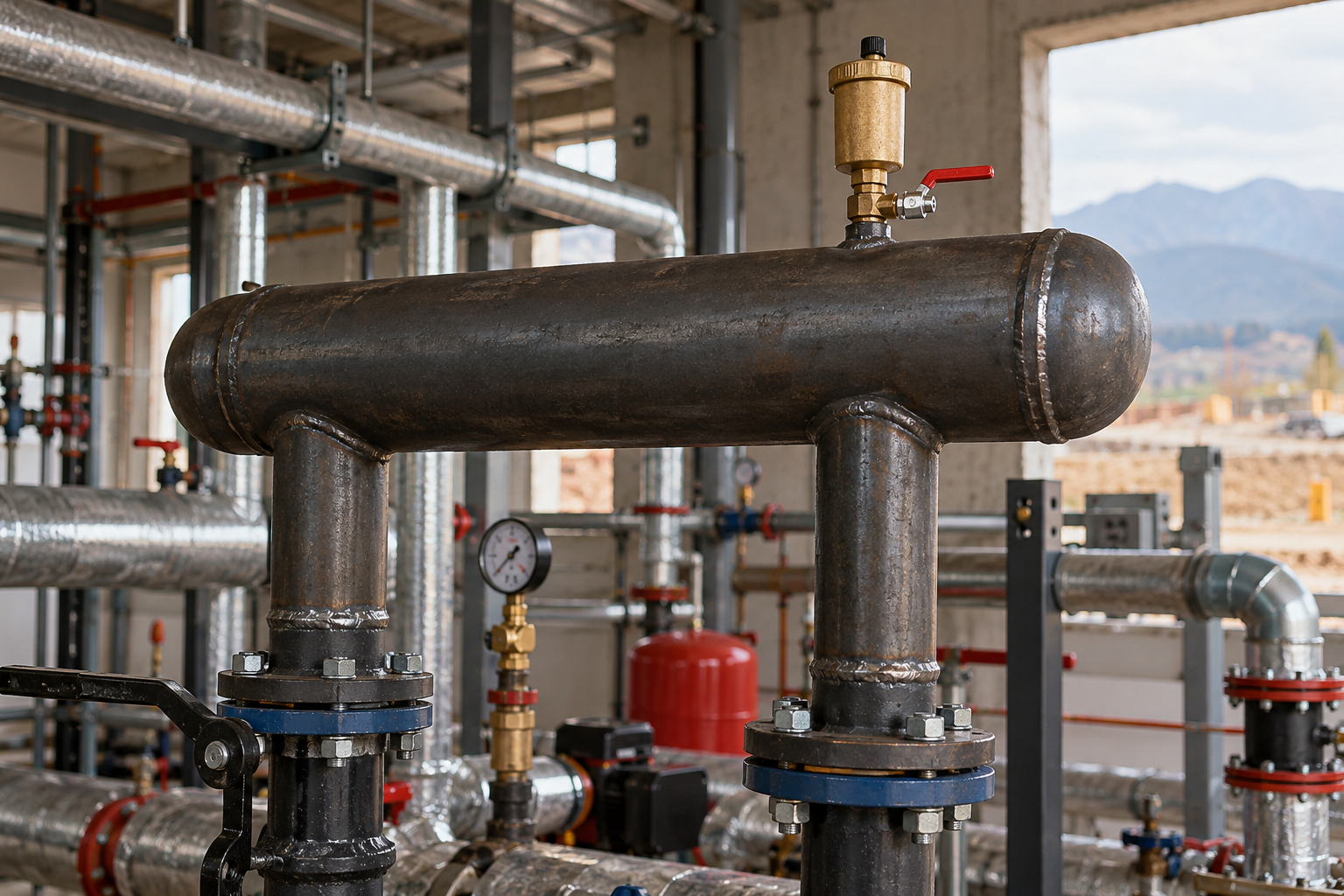

Скопление воздуха в системах водяного отопления приводит к прекращению циркуляции, шуму в стояках и ускоренной кислородной коррозии стали. В многоэтажных жилых домах и коммерческих зданиях Казахстана для централизованного сбора воздушных пробок монтируют воздухосборники из водогазопроводных труб (ВГП) по ГОСТ 3262-75.
При проектировании и сборке верхних точек систем отопления важно правильно рассчитать диаметр корпуса воздухосборника, скорость движения теплоносителя и точки врезки автоматических воздухоотводчиков.
Почему для воздухосборников выбирают трубы ВГП
Корпуса вертикальных и горизонтальных воздухосборников испытывают постоянное гидростатическое и температурное давление до 95–115 °C. Водогазопроводные трубы с усиленной или обыкновенной стенкой обеспечивают необходимый запас прочности и жесткости.
- Устойчивость к пульсациям: цилиндрическая форма бесшовных или прямошовных ВГП труб отлично держит гидравлические удары при пуске системы;
- Надежность врезок: толщина стенки трубы (от 2,8 до 4,5 мм) позволяет качественно приваривать патрубки подвода, отвода и штуцеры для воздухоотводчиков без риска прожога металла;
- Совместимость с резьбовой арматурой: на выходе воздухосборника нарезается стандартная трубная резьба G 1/2″ или G 3/4″ для монтажа шарового крана и воздухоотводчика.
Типы воздухосборников: проточные и непроточные конструкции
В зависимости от схемы разводки отопления (верхняя или нижняя) применяются проточные или непроточные воздухосборники. Проточный вариант врезается непосредственно в магистраль верхней точки, а непроточный устанавливается на ответвлении от подающего коллектора.
Для эффективного отделения пузырьков воздуха скорость движения теплоносителя в корпусе воздухосборника должна снижаться до 0,05–0,1 м/с. Для этого диаметр корпуса ВГП подбирается значительно больше диаметра подводящей магистральной трубы.
| Диаметр магистрали (Ду, мм) | Рекомендуемый Ду корпуса воздухосборника (мм) | Толщина стенки трубы ВГП (мм) | Высота корпуса (мм) | Диаметр штуцера воздухоотводчика (дюйм) |
|---|---|---|---|---|
| Ду 20 – Ду 25 | Ду 50 – Ду 65 | 3,2 – 3,5 | 250 – 300 | G 1/2″ |
| Ду 32 – Ду 40 | Ду 80 – Ду 100 | 3,5 – 4,0 | 350 – 400 | G 1/2″ |
| Ду 50 – Ду 65 | Ду 100 – Ду 125 | 4,0 – 4,5 | 450 – 500 | G 1/2″ – G 3/4″ |
| Ду 80 – Ду 100 | Ду 150 (электросварная / ВГП) | 4,5 | 600 – 750 | G 3/4″ |
Технология изготовления и обвязки узла сброса воздуха
Изготовление воздухосборника на объекте или в цехе требует соблюдения последовательности сварочно-монтажных операций:
- Подготовка заготовки: отрезок трубы ВГП нужного диаметра очищается от окалины и ржавчины, торцы подготавливаются под приварку эллиптических или плоских стальных заглушек.
- Врезка штуцеров: подводящий патрубок приваривается со смещением вниз относительно верхней точки корпуса, чтобы в верхней зоне формировался воздушный купол.
- Монтаж сервисного крана: на верхний штуцер обязательно устанавливается запорный шаровой кран перед автоматическим воздухоотводчиком. Это позволяет обслужить или заменить воздухоотводчик без слива теплоносителя из системы.
- Установка отсечного клапана: применение латунного автоматического клапана со встроенным обратным затвором предотвращает утечку теплоносителя при демонтаже верхней крышки.
Уклоны трубопроводов и правила монтажа стояков
Чтобы воздух свободно поднимался к воздухосборникам, магистральные трубопроводы отопления должны прокладываться с нормативным уклоном. По нормам СП РК уклон подающих и обратных линий принимается не менее 0,002 (2 мм на 1 метр трубы) в сторону движения среды или в сторону воздухосборника.
В высших точках каждого отопительного стояка устанавливаются проточные тройники с ручными кранами Маевского или автоматическими поплавковыми воздухоотводчиками. Не допускается образование «горбов» и провисов ВГП труб на пролетах — шаг опор должен строго исключать прогибы под весом заполненной трубы.
Ошибки при монтаже узлов воздухоудаления
Нарушения при сборке воздухосборников приводят к постоянному завоздушиванию и отказам отопления:
- Заниженный диаметр корпуса: если диаметр воздухосборника равен диаметру магистрали, поток теплоносителя уносит пузырьки воздуха дальше в радиаторы;
- Отсутствие запорного крана под воздухоотводчиком: при засорении поплавкового механизма накипью приходится останавливать и сливать целый контур здания;
- Монтаж без защитного колпачка: попадание строительной пыли и штукатурки в выпускной штуцер блокирует стравливающий золотник;
- Отказ от теплоизоляции воздухосборника: при расположении на неотапливаемом чердаке или в венткамере узел без изоляции может перемерзнуть при аварийной остановке циркуляции.
Часто задаваемые вопросы (FAQ)
Где обязательно устанавливать воздухосборники из труб ВГП?
Воздухосборники монтируют в высших точках подающих магистралей систем с верхней разводкой, на распределительных коллекторах котельных и ИТП, а также на перегибах длинных горизонтальных теплотрасс.
Какой воздухоотводчик лучше ставить: ручной или автоматический?
В центральных воздухосборниках и на главных магистралях всегда монтируют автоматические поплавковые воздухоотводчики с отсечными кранами. Ручные краны Маевского ставят непосредственно на отопительных приборах (радиаторах, конвекторах).
Можно ли использовать тонкостенную трубу для корпуса воздухосборника?
Не рекомендуется. В верхней части скапливается кислород, усиливающий коррозию. Для долговечной эксплуатации используют обыкновенные или усиленные трубы ВГП по ГОСТ 3262-75 со стенкой не менее 3,2–4,5 мм.
Как защитить воздухосборник от утечки теплоносителя при поломке поплавка?
Перед воздухоотводчиком обязательно устанавливают шаровой кран и используют современные воздухоотводчики с гигроскопическим защитным диском или обратным пружинным клапаном.
Вывод
Грамотный расчет диаметра корпуса воздухосборника из стальной трубы ВГП и соблюдение уклонов магистралей гарантируют стабильную циркуляцию теплоносителя без воздушных пробок и шума в системе.
Для сборки распределительных узлов, стояков и воздухосборников выбирайте качественные водогазопроводные трубы ГОСТ 3262-75 со склада компании «АТЛАНТ МЕТАЛЛ» в Алматы с доставкой по всему Казахстану.
