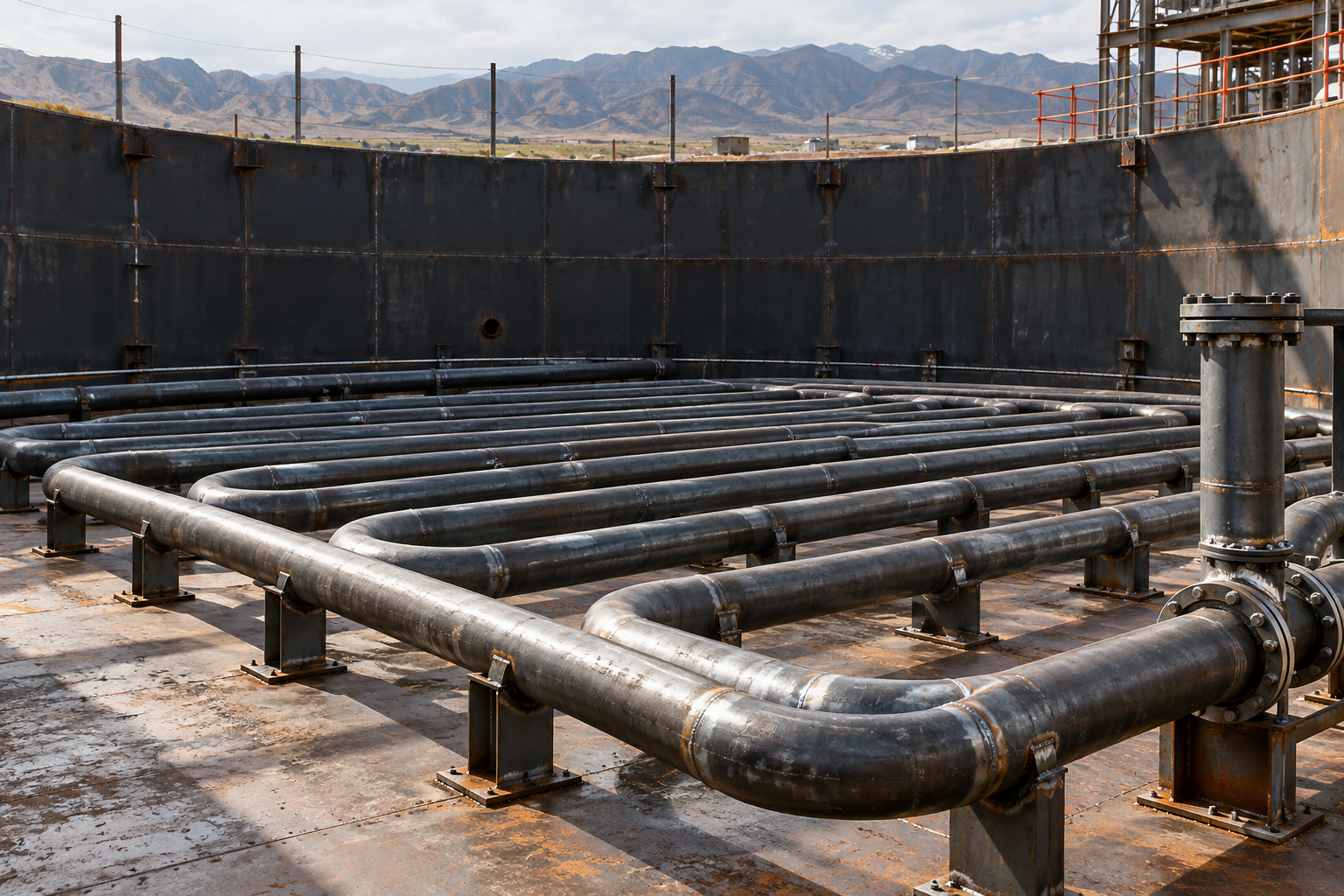

Разбираем инженерные особенности применения стальных водогазопроводных труб (ВГП) по ГОСТ 3262-75 при сборке змеевиковых и секционных подогревателей промышленных резервуаров, мазутохранилищ и битумных емкостей в условиях Казахстана.
Поддержание текучести высоковязких нефтепродуктов, мазута, битума, масел и технологических эмульсий в вертикальных (РВС) и горизонтальных (РГС) резервуарах требует надежной системы внутреннего обогрева. В климатических зонах Казахстана, где зимние температуры нередко опускаются ниже -30 °C, застывание содержимого емкостей грозит полной остановкой технологических линий и асфальтобетонных заводов.
Основным материалом для изготовления погружных змеевиковых, секционных и плоских донных регистров обогрева остаются водогазопроводные трубы (ВГП) по ГОСТ 3262-75. Разберем критерии выбора толщины стенки, методику гидравлического расчета, технологии гибки и тонкости монтажа в условиях резких температурных перепадов.
Почему для внутриемкостных подогревателей выбирают трубы ВГП
Погружные подогреватели работают в жестких условиях постоянного гидростатического давления столба жидкости, агрессивного воздействия серосодержащих фракций и циклического термического расширения при подаче пара или высокотемпературного теплоносителя (термомасла).
Стальная водогазопроводная труба обладает оптимальным балансом прочности, теплопроводности и технологичности при гибке и сварочных работах:
- Высокая теплопередача: гладкая внутренняя поверхность и плотная структура углеродистой стали обеспечивают коэффициент теплопередачи до 35–45 Вт/(м²·°C) при паровом теплоносителе;
- Стойкость к термической усталости: качественные шовные трубы марок Ст2сп, Ст3сп и стали 10/20 отлично держат многократные циклы нагрева до +180...+220 °C и последующего остывания без образования микротрещин вдоль сварного шва;
- Пластичность при холодной и горячей гибке: трубы серий Ду 25 – Ду 80 легко формуются на трубогибах в плоские змеевики и спирали с сохранением геометрии проходного сечения;
- Доступность и унификация: стандартные сортаменты всегда в наличии на металлобазах в Алматы, что критично для оперативного ремонта или реконструкции резервуарного парка.
Выбор серии трубы ВГП по ГОСТ 3262-75: легкая, обыкновенная или усиленная
Ключевая ошибка при проектировании подогревателей — закупка легкой тонкостенной трубы ради сиюминутной экономии. Внутри емкости змеевик недоступен для оперативного визуального осмотра, а коррозия под слоем застойного шлама на дне резервуара развивается ускоренными темпами.
Для паровых и масляных регистров применяются обыкновенные и усиленные серии ВГП:
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Рекомендуемая область применения в резервуарах |
|---|---|---|---|---|
| Ду 25 (1") | 33,5 | 3,2 | 4,0 | Спутниковый обогрев сливных патрубков и задвижек |
| Ду 32 (1 1/4") | 42,3 | 3,2 | 4,0 | Секционные подогреватели малых емкостей (РГС до 25 м³) |
| Ду 40 (1 1/2") | 48,0 | 3,5 | 4,0 | Змеевики придонного слоя битумных и гудронных емкостей |
| Ду 50 (2") | 60,0 | 3,5 | 4,5 | Основной сортамент для секционных регистров РВС 100–1000 м³ |
| Ду 65 (2 1/2") | 75,5 | 4,0 | 4,5 | Магистральные распределительные коллекторы внутри резервуара |
| Ду 80 (3") | 88,5 | 4,0 | 4,5 | Входные паровые гребенки и зоны интенсивного местного разогрева |
Конструктивные типы подогревателей и правила их трассировки
По характеру теплообмена внутри емкости подогреватели делятся на общие (донные) и местные (придонные вокруг патрубка выдачи продукта).
При сборке трубных секций необходимо соблюдать базовые нормы монтажа:
- Уклон для сброса конденсата: при использовании пара все участки труб прокладываются с постоянным уклоном не менее 0,005–0,01 в сторону конденсатоотводного стояка во избежание гидроударов;
- Радиус гибки калачей: при гибке цельной трубы радиус центральной оси гиба должен составлять не менее 2,5–3 наружных диаметров трубы для исключения утонения наружной стенки и гофрообразования на внутреннем радиусе;
- Сварные стыки: внутри емкости количество стыков должно быть минимальным; все швы выполняются методом многопроходной электродуговой или аргонодуговой сварки с обязательным 100% визуально-измерительным контролем и контролем проникающими веществами;
- Скользящие опоры: змеевики монтируются на приваренные к днищу опоры высотой не менее 100–150 мм с зазором для температурного перемещения, чтобы исключить механическое истирание металла о днище РВС.
Особенности эксплуатации в сейсмических регионах Казахстана
Резервуарные парки в предгорьях Заилийского Алатау (Алматы и прилегающие области) относятся к зонам сейсмичностью 8–9 баллов. При подземных толчках жидкость в резервуаре создает колоссальные гидродинамические волны (явление слейшинга).
Для защиты подогревателей из труб ВГП в проект закладывают специальные решения:
- Усиленные приварные упоры: скользящие подкладки снабжаются фиксирующими хомутами-ограничителями с зазором по оси движения 15–20 мм, предотвращающими сброс секций с опор при вертикальных толчках;
- Сильфонные компенсаторы на вводе: проход паропровода через стенку резервуара выполняется через специальный усиленный сальниковый узел или с применением гибких компенсаторов для разделения деформаций корпуса резервуара и внутренней трубной решетки;
- Исключение резьбовых соединений: внутри объема резервуара полностью запрещается монтаж на резьбовых муфтах и сгонах — только неразъемная сварка встык.
Ошибки при монтаже и способы их предотвращения
Неправильно собранный регистр может привести к обводнению дорогостоящего битума или мазута паром, что требует остановки емкости, дорогостоящей пропарки и ручной зачистки от застывшего осадка.
Типичные дефекты и методы контроля:
- Обратный уклон трубных плетей: приводит к скоплению конденсата, паровым пробкам и разрушительным гидроударам при включении подачи пара;
- Отказ от предварительной опрессовки на воздухе: секции подогревателя должны проходить двукратную гидроопрессовку полуторным рабочим давлением (не менее 1,6 МПа) до монтажа в резервуар и повторно — после окончательной приварки внутри;
- Заводской шов на внутреннем радиусе гиба: при гибке трубы ВГП продольный сварной шов должен располагаться строго в нейтральной плоскости гиба (под углом 90° к плоскости изгиба), чтобы избежать растягивающих или сжимающих концентраторов напряжений.
Комплектация объектов металлопрокатом от АТЛАНТ МЕТАЛЛ
Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные трубы по ГОСТ 3262-75 от ведущих металлургических комбинатов. На нашем складе в Алматы поддерживается постоянный запас труб обыкновенной и усиленной серий диаметром от Ду 15 до Ду 100.
Мы обеспечиваем точную резку в размер по чертежам заказчика, оперативную комплектацию фасонными деталями (отводами, переходами, фланцами) и быструю доставку спецтранспортом по Алматы и всем регионам Казахстана.
FAQ
Можно ли использовать оцинкованную трубу ВГП для мазутных и битумных змеевиков?
Нет, использование оцинкованных труб внутри резервуаров с нефтепродуктами и битумом не рекомендуется. При температурах пара свыше +150 °C цинковое покрытие может вступать в химические реакции с кислыми компонентами сернистых мазутов, ухудшая свойства продукта и вызывая диффузионное охрупчивание стали.
Какую серию трубы выбрать — обыкновенную или усиленную?
Для стационарных змеевиков с рабочим давлением пара до 0,6 МПа и умеренной вязкостью среды допускается обыкновенная труба. Для высоковязких битумных ям, мазута марки М-100, а также при давлении теплоносителя выше 0,8 МПа нормативно закладывают только усиленную серию с толщиной стенки 4,0–4,5 мм.
Как правильно контролировать сварные швы змеевика внутри емкости?
После завершения сварочных работ выполняется визуально-измерительный контроль, затем контроль капиллярным методом (цветная дефектоскопия) или радиографический контроль выборочных стыков, после чего змеевик подвергается гидравлическим испытаниям давлением 1,5 Рраб с выдержкой не менее 30 минут.
Какой максимальный пролет между опорами допускается для трубы Ду 50?
Для заполненной паром или термомаслом трубы ВГП Ду 50 в горизонтальном положении максимальный пролет между скользящими опорами внутри резервуара не должен превышать 2,8–3,2 метра во избежание провисания и нарушения угла уклона.
Вывод
Надежность и ресурс змеевиковых подогревателей резервуаров напрямую зависят от правильного выбора толщины стенки трубы ВГП, соблюдения уклонов и качества сварных соединений. Использование качественного сертифицированного металлопроката гарантирует стабильную работу резервуарных парков даже в самые суровые морозы.
