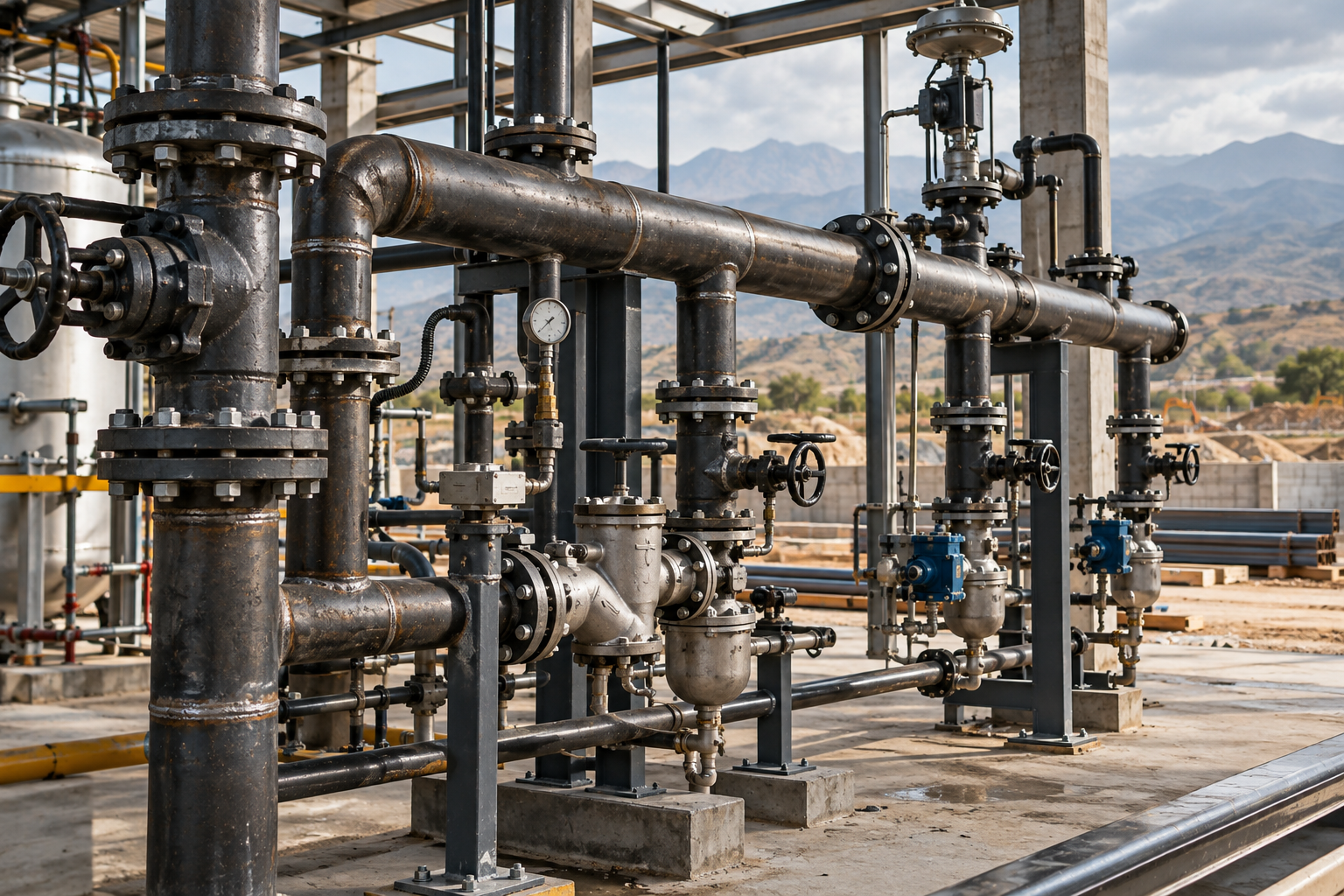

Разбираем инженерные правила применения стальных водогазопроводных труб (ВГП) в узлах редуцирования пара (РОУ), паровых распределительных гребенках и конденсатоотводчиках. Практические рекомендации по выбору толщины стенки, уклонам и монтажу на промышленных объектах Казахстана.
Паровые узлы технологических котельных, пищевых комбинатов и прачечных комплексов работают в условиях жестких знакопеременных термических нагрузок. Применение водогазопроводных труб (ВГП) по ГОСТ 3262-75 в обвязке редукционно-охладительных установок (РОУ) и распределительных коллекторов требует строгого соблюдения нормативов по толщине стенки и компенсации расширений.
В условиях климата Казахстана правильный расчет гидравлики и отвода конденсата предотвращает разрушительные гидроудары и продлевает ресурс технологических линий.
Требования к серии ВГП труб для насыщенного пара
Для линий пара низкого и среднего давления (до 1,6 МПа и температур до 200 °C) допускается применение стальных водогазопроводных труб из качественных углеродистых сталей (Ст2сп, Ст3сп, сталь 10 и 20). Легкая серия труб для пара категорически запрещена нормами промышленной безопасности.
В обвязке РОУ, узлов редуцирования и коллекторов применяют исключительно обыкновенную и усиленную серии труб, устойчивые к пульсациям давления.
- Усиленная серия: обязательна для участков до редукционного клапана, врезок конденсатоотводчиков и пароструйных сопел.
- Обыкновенная серия: используется на распределительных линиях после узла снижения давления (пар низкого давления до 0,07–0,3 МПа).
- Контроль сварного шва: обязательный неразрушающий контроль (УЗК или радиография) для узлов с давлением свыше 0,07 МПа.
Перед монтажом рекомендуем изучить параметры сортамента в материале про выбор легкой, обыкновенной и усиленной серии ВГП.
Параметры подбора труб ВГП для паровых узлов
| Участок парового узла | Рекомендуемый Ду (DN), мм | Серия стенки по ГОСТ 3262-75 | Рабочее давление, МПа | Особые требования к монтажу |
|---|---|---|---|---|
| Ввод пара высокого давления к РОУ | 25 – 80 | Усиленная (3,2 – 4,5 мм) | До 1,6 | 100% контроль сварных стыков, теплоизоляция |
| Линия редуцированного пара (выход) | 50 – 100 | Обыкновенная / Усиленная | 0,1 – 0,6 | Увеличение диаметра для сохранения скорости пара |
| Паровая распределительная гребенка | 65 – 150 | Усиленная (4,0 – 5,0 мм) | 0,2 – 1,0 | Монтаж с уклоном 0,005 в сторону дренажа |
| Дренажные карманы и отвод конденсата | 15 – 32 | Усиленная (2,8 – 3,5 мм) | До 1,6 | Врезка в нижнюю образующую через грязевик |
| Байпасная линия редуцирования | 20 – 50 | Усиленная (3,2 – 4,0 мм) | До 1,6 | Установка двух запорных вентилей и манометра |
Уклоны, дренажные карманы и защита от гидроударов
Главная опасность при пуске пара в остывший трубопровод — образование водяных пробок. Движущийся со скоростью 25–40 м/с пар разгоняет скопившийся конденсат, вызывая удары, способные разорвать арматуру и деформировать трубные плечи.
Для исключения гидроударов трассы из ВГП труб прокладывают с уклоном не менее 0,005 (5 мм на 1 метр) по ходу движения пара. В нижних точках и перед каждым подъемом монтируются дренажные карманы увеличенного диаметра со сбросом через поплавковые или термодинамические конденсатоотводчики.
При организации дренажей полезно ознакомиться со смежной практикой в статье про продувочные и дренажные линии паровых котлов.
Опоры, компенсаторы и правила сварки
Линейное удлинение стальной трубы при нагреве до 180 °C составляет около 2,2 мм на каждый метр длины. Жесткая заделка паропровода приводит к колоссальным осевым напряжениям и срыву фланцев.
В проектах паропроводов применяют скользящие и подвесные опоры, а компенсацию температурных деформаций обеспечивают П-образными компенсаторами и углами самокомпенсации.
Подробнее о расчете температурных плеч читайте в обзоре про П-образные компенсаторы из ВГП труб.
Сварку паропроводов выполняют электродуговым способом с разделкой кромок и формированием качественного корня шва. Для ответственных линий используют электроды с основным покрытием (УОНИ-13/55), обеспечивающие высокую ударную вязкость металла шва при высоких температурах.
Частые вопросы снабженцев и монтажников (FAQ)
Можно ли использовать оцинкованную трубу ВГП на паропроводах?
Нет, цинковое покрытие при температуре пара выше 60–70 °C теряет защитные свойства, а выше 200 °C начинает отслаиваться и загрязнять клапаны и конденсатоотводчики. На линиях пара используют только черные стальные трубы ВГП с последующей внешней термостойкой окраской и изоляцией.
Какой диаметр дренажного кармана выбрать под трубу Ду 50?
Для паропровода Ду 50 диаметр дренажного кармана (конденсатного накопителя) должен быть равен диаметру основной трубы — Ду 50, а его глубина — не менее 150–200 мм, чтобы поток пара не подхватывал выпавшую влагу.
Какие прокладки использовать во фланцевых соединениях паровых узлов ВГП?
Используют термостойкий паронит марки ПОН-Б (для пара до 1,6 МПа и 250 °C) или парониты ПМБ, а также спирально-навитые прокладки (СНП) с графитовым наполнителем для высоких давлений.
Как проверить качество трубы ВГП перед сборкой РОУ?
Проверяется заводской сертификат на соответствие ГОСТ 3262-75, равномерность толщины стенки, отсутствие раковин, грата и смещения кромок. Обязательна процедура гидроиспытания смонтированного узла полуторным рабочим давлением.
Вывод
Надежность паровых узлов и установок РОУ напрямую зависит от точного подбора серии ВГП труб и грамотной организации отвода конденсата. Применение усиленной трубы ГОСТ 3262-75 и качественной запорно-регулирующей арматуры защищает систему от гидроударов и аварийных остановок производства.
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные водогазопроводные стальные трубы обыкновенной и усиленной серий в Алматы с оперативной доставкой и резкой под проектные размеры по всему Казахстану.
