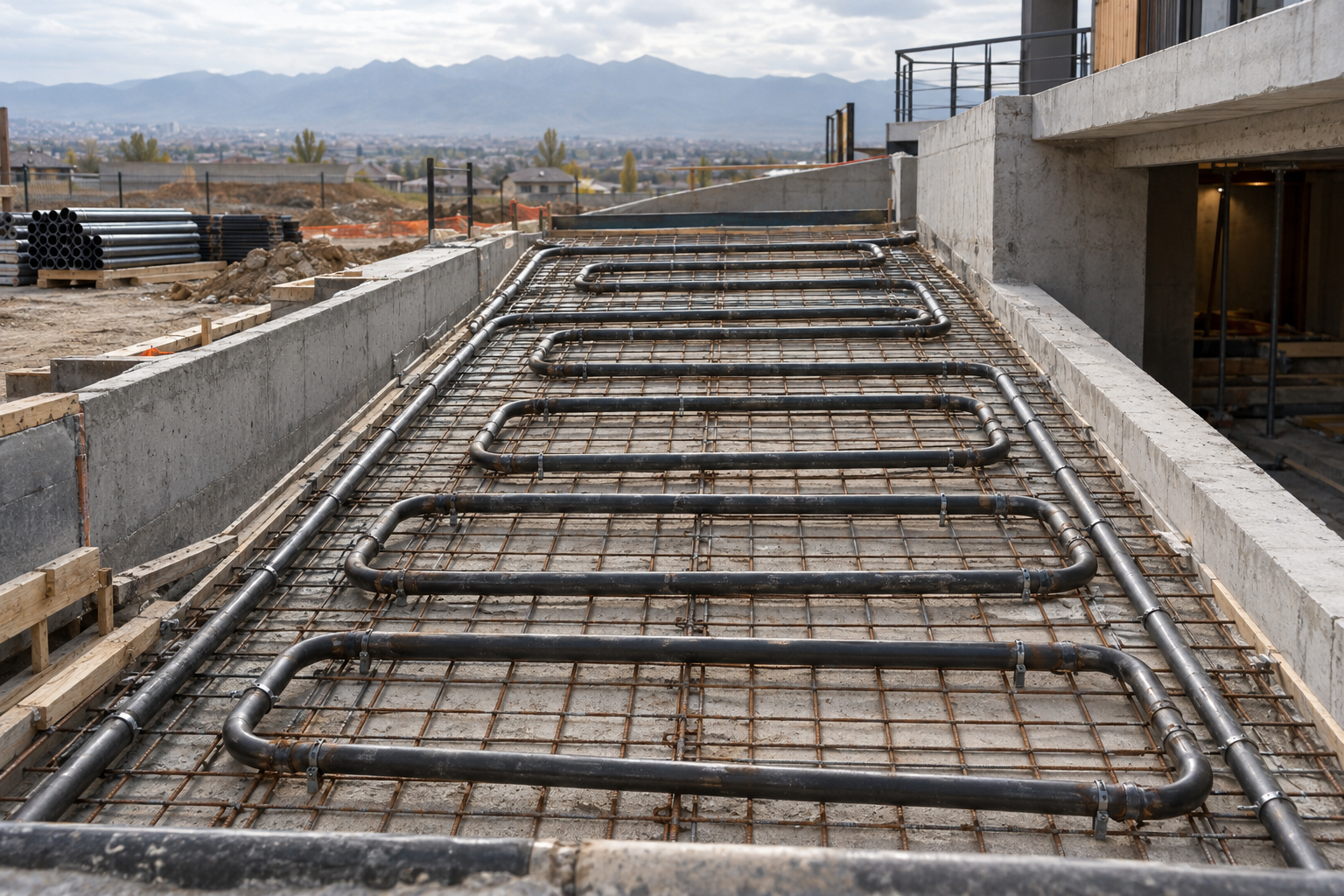

Разбираем проектирование и монтаж водяных систем снеготаяния на базе стальных труб ВГП по ГОСТ 3262-75 для крутых въездных пандусов, разгрузочных рамп и открытых паркингов в климатических условиях Казахстана.
Обледенение въездных рамп логистических комплексов, подземных паркингов и крутых автомобильных пандусов в Алматы и регионах Казахстана создает прямую угрозу безопасности транспорта.
В отличие от полимерных трубопроводов, стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75 выдерживают тяжелые динамические нагрузки от многотонных грузовиков при заливке в массивный армированный бетон.
Для безотказной круглогодичной работы системы снеготаяния критически важно правильно подобрать серию трубы, обеспечить качественную сварку контуров и предусмотреть защиту от тепловых напряжений.
Почему в нагруженных пандусах выбирают трубы ВГП
На открытых рампах с интенсивным движением тяжелой техники полимерные трубы (PEX, PERT) рискуют быть раздавленными или смещенными в процессе вибрирования жесткой бетонной смеси.
Стальная труба ВГП обеспечивает максимальную механическую прочность и жесткость каркаса контура, работая совместно с арматурной сеткой плиты.
- Высокая теплопроводность: коэффициент теплопроводности стали (около 50 Вт/(м·°C)) значительно выше, чем у пластика, что ускоряет передачу тепла бетону и таяние снежного покрова;
- Температурная устойчивость: сталь выдерживает подачу гликолевого теплоносителя с температурой до 70–80 °C без потери кольцевой жесткости и прочности;
- Стойкость к продавливанию: стальная стенка гарантирует целостность канала даже при неравномерной осадке или усадке бетона под колесами автотранспорта.
Выбор серии стенки ВГП по ГОСТ 3262-75 для укладки в стяжку
Для заделки в бетонную плиту категорически запрещено применять тонкостенные и электросварные прямошовные трубы общего назначения без гидроиспытаний.
Стандарт ГОСТ 3262-75 делит трубы ВГП на легкую, обыкновенную и усиленную серии. Выбор зависит от расчетных нагрузок и схемы укладки.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Рекомендуемая область применения |
|---|---|---|---|---|
| Ду 20 (3/4″) | 26,8 | 2,8 | 3,2 | Вторичные петли снеготаяния пешеходных зон и крылец |
| Ду 25 (1″) | 33,5 | 3,2 | 4,0 | Основной типоразмер для петель пандусов легкового и грузового транспорта |
| Ду 32 (1 1/4″) | 42,3 | 3,2 | 4,0 | Удлиненные греющие контуры, разворотные площадки складов |
| Ду 50 (2″) | 60,0 | 3,5 | 4,5 | Распределительные и сборные коллекторы греющего контура |
Для промышленных пандусов и рамп складов в Алматы проектные институты рекомендуют закладывать трубу ВГП Ду 25 или Ду 32 с усиленной стенкой (4,0 мм), что обеспечивает полувековой запас на коррозию.
Особенности трассировки и расчет шага укладки
Мощность системы снеготаяния для открытых площадок в предгорных районах Казахстана рассчитывается в диапазоне 250–400 Вт/м² площади покрытия.
Шаг укладки стальных труб ВГП обычно составляет 150–250 мм, в зависимости от толщины защитного слоя бетона над трубой (оптимально 50–70 мм).
- Схема укладки: предпочтительна схема «двойная змейка» (бифилярная) или «улитка», чтобы обеспечить равномерный прогрев въездного полотна без чередования горячих и холодных полос;
- Длина петли: гидравлическое сопротивление стали позволяет делать ветки длиной до 60–80 метров на Ду 25 при использовании стандартных циркуляционных насосов;
- Сварные стыки в бетоне: все соединения внутри плиты выполняются исключительно электродуговой сваркой с контролем шва; резьбовые соединения в монолите строго запрещены.
Теплоносители и антикоррозийная защита контура
Поскольку открытый пандус зимой подвержен полному промерзанию при отключении циркуляции, в качестве теплоносителя применяют водные растворы пропиленгликоля или этиленгликоля с температурой замерзания не выше -35 °C.
Гликоли обладают повышенной текучестью и пониженным поверхностным натяжением, что предъявляет строгие требования к плотности сварных швов стального трубопровода.
Наружная поверхность труб ВГП перед заливкой очищается от окалины и покрывается термостойкими антикоррозийными грунтами, устойчивыми к щелочной среде цементного раствора.
Правила компенсации температурных расширений и заливки бетона
Коэффициент линейного расширения углеродистой стали близок к коэффициенту расширения тяжелого бетона (около 1,2·10⁻⁵ 1/°C), что исключает разрушение монолита при нагреве.
Тем не менее, при пересечении деформационных швов пандуса на трубы ВГП надевают гильзы из вспененного каучука или гофрированной трубы длиной 400–500 мм для обеспечения свободы подвижки.
Перед приемкой бетона контуры снеготаяния подвергают пневматической или гидравлической опрессовке давлением не менее 0,6–0,8 МПа. Заливку и вибрирование смеси выполняют, сохраняя избыточное давление в трубах (около 0,2–0,3 МПа) для моментального контроля целостности контура.
Металлобаза АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные трубы ГОСТ 3262-75 мерной и немерной длины со склада в Алматы. Мы осуществляем оперативную резку в размер и доставку металла по всем строительным объектам Казахстана.
Часто задаваемые вопросы (FAQ)
Можно ли использовать оцинкованную трубу ВГП в системе снеготаяния с этиленгликолем?
Не рекомендуется. Этиленгликоль при контакте с цинковым покрытием вступает в химическую реакцию с образованием нерастворимых хлопьев цинкового осадка, которые забивают циркуляционные насосы, фильтры и теплообменники. Для гликолевых систем выбирают черную стальную трубу ВГП с пакетом антикоррозийных присадок в теплоносителе.
Какой уклон необходимо соблюдать при монтаже греющих контуров на наклонном пандусе?
Уклон самих петель повторяет естественный уклон пандуса, однако коллекторные узлы и перемычки должны быть смонтированы с уклоном не менее 0,002 в сторону дренажных кранов и автоматических воздухоотводчиков для надежного удаления воздуха и полного слива системы.
Какое минимальное давление опрессовки требуется перед заливкой бетона по нормам РК?
Согласно строительным нормам РК, испытательное гидростатическое давление для встроенных в пол систем отопления должно составлять не менее 1,5 рабочего давления, но не менее 0,6 МПа (6 бар), с выдержкой под давлением не менее 2–3 часов до стабилизации показаний манометра.
Нужно ли изолировать подводящие магистрали от котельной к пандусу?
Да, транзитные участки магистралей ВГП от источника тепла (ИТП или котельной) до распределительного гребенчатого шкафа пандуса обязательно изолируются жесткими цилиндрами из минеральной ваты или пенополиуретана толщиной не менее 40–50 мм для минимизации паразитных теплопотерь в грунте или неотапливаемом подвале.
Вывод
Применение водогазопроводных стальных труб ВГП по ГОСТ 3262-75 — надежное инженерное решение для устройства систем снеготаяния на тяжелонагруженных въездах, паркингах и складах.
Грамотный подбор усиленной стенки трубы, качественное выполнение сварных соединений и опрессовка перед бетонированием гарантируют безаварийную эксплуатацию рампы на протяжении десятилетий.
