Разбираем нюансы бесканальной подземной укладки стальных водогазопроводных труб (ВГП) в грунтах Казахстана. Рассказываем о правильном выборе толщины стенки, антикоррозийной защите сварных стыков и защите от промерзания.
Бесканальная подземная прокладка стальных водогазопроводных труб (ВГП) — один из наиболее экономичных способов монтажа наружных сетей водоснабжения, газоснабжения и технологических коммуникаций. Отсутствие бетонных лотков снижает сметную стоимость земляных и строительных работ на 30–40%.
Однако непосредственный контакт трубы с грунтом создает высокие риски коррозии и механических повреждений от давления почвы и подвижек грунта. Для долговечной службы трассы в климатических условиях Казахстана важно грамотно подобрать толщину стенки и выполнить изоляцию.
Почему для бесканальной прокладки выбирают трубы ВГП по ГОСТ 3262-75
Водогазопроводные трубы производятся из углеродистых марок стали (Ст2сп, Ст3сп, Ст10, Ст20) с усиленным продольным сварным швом, рассчитанным на внутреннее давление до 25–30 атм (2,4–2,9 МПа) в зависимости от серии.
В отличие от полимерных материалов, стальная труба ВГП обладает жесткостью, выдерживающей точечные нагрузки от камней, просадку насыпного грунта и динамические вибрации от движения автотранспорта над трассой.
- Высокая кольцевая жесткость: исключает овальность и сплющивание при глубине траншеи более 2 метров.
- Устойчивость к гидравлическим ударам: сталь сохраняет целостность при резких скачках давления в сетях водоснабжения.
- Стойкость к подвижкам грунта: пластичность конструкционной стали позволяет компенсировать небольшие сезонные пучения без разрушения линии.
Выбор серии и толщины стенки трубы ВГП для грунта
По стандарту ГОСТ 3262-75 водогазопроводные трубы делятся на три серии: легкую, обыкновенную и усиленную. Для подземного монтажа без защитного лотка строительные нормы РК жестко регламентируют минимальную толщину стенки.
Легкую серию под землю укладывать запрещено: ее тонкая стенка быстро теряет ресурс из-за почвенной коррозии и может деформироваться под тяжестью обратной засыпки. Для бесканальной укладки используют обыкновенные и усиленные трубы.
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Стенка: Обыкновенная серия, мм | Стенка: Усиленная серия, мм | Рекомендуемое применение под землей |
|---|---|---|---|---|
| Ду 15 | 21,3 | 2,8 | 3,2 | Частные подземные врезки газа, контрольные трубки |
| Ду 20 | 26,8 | 2,8 | 3,2 | Подводящие газопроводы низкого давления к коттеджам |
| Ду 25 | 33,5 | 3,2 | 4,0 | Вводы водопровода и газа в индивидуальные жилые дома |
| Ду 32 | 42,3 | 3,2 | 4,0 | Распределительные квартальные линии, коммерческие объекты |
| Ду 40 | 48,0 | 3,5 | 4,0 | Магистрали водоснабжения поселков, пожарные гидранты |
| Ду 50 | 60,0 | 3,5 | 4,5 | Магистральные водопроводные сети, промышленные вводы |
| Ду 65–80 | 75,5–88,5 | 4,0 | 4,5 | Квартальные распределительные узлы водо- и газоснабжения |
| Ду 90–100 | 101,3–114,0 | 4,0 | 4,5 | Магистральные сети поселкового значения, насосные станции |
Антикоррозийная защита: заводская изоляция ВУС и обработка стыков
Главный враг стального подземного трубопровода — почвенная коррозия и блуждающие токи. Обычная грунтовка ГФ-021 или масляная краска под землей разрушаются за один сезон.

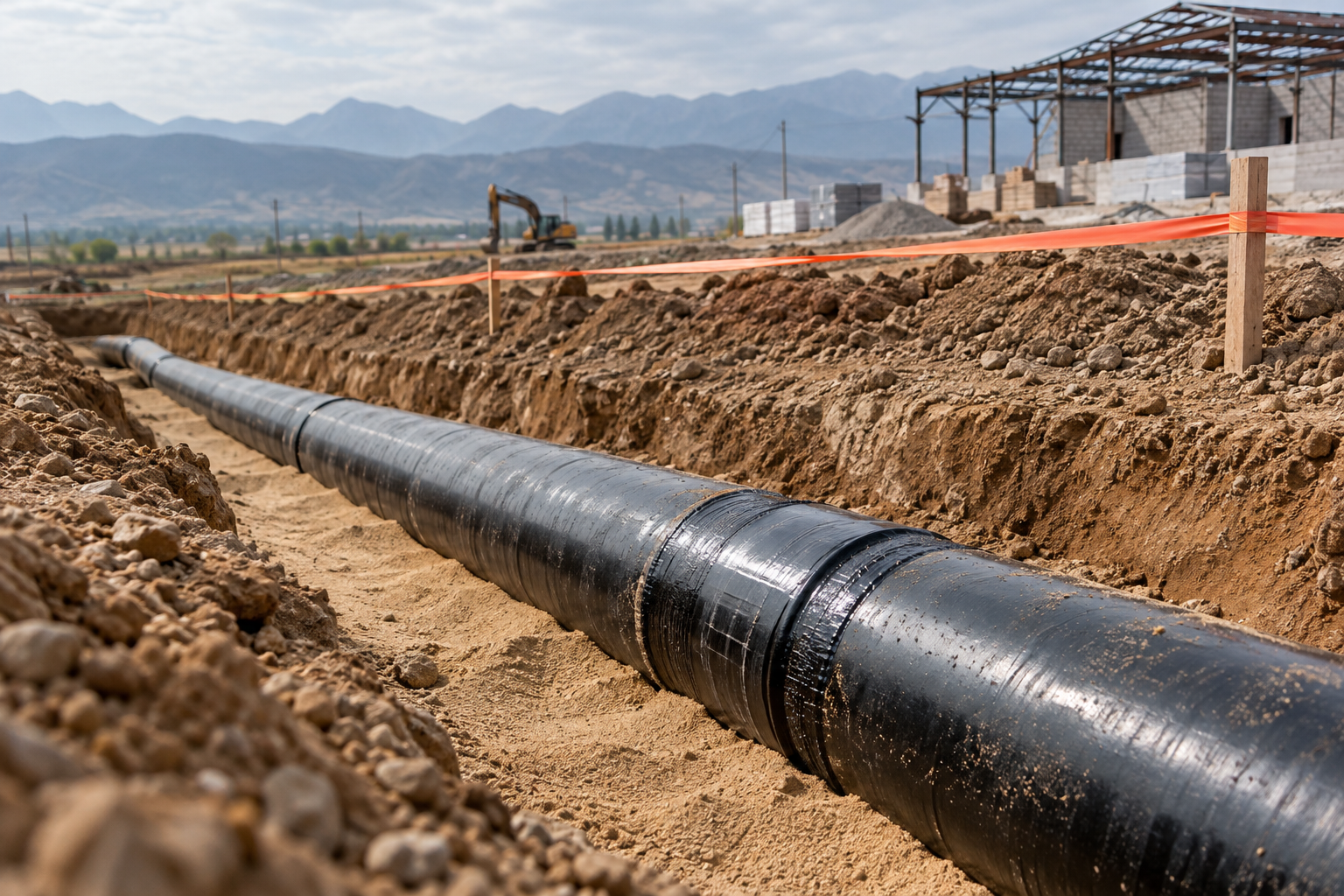

В проектах наружных сетей Казахстана нормативно закладывается весьма усиленная изоляция (ВУС). Она состоит из двух- или трехслойного экструдированного полиэтиленового покрытия толщиной от 2,0 до 3,5 мм, нанесенного поверх адгезива и эпоксидного праймера.
- Заводские трубы с ВУС: гарантируют герметичность базового тела трубы и срок службы до 40–50 лет.
- Термоусаживаемые манжеты (ТЛС): применяются для изоляции сварных стыков в полевых условиях после сварки и опрессовки.
- Битумно-полимерные ленты: используются для ручной изоляции сложных врезок, отводов и тройников с обязательным нанесением грунтовки-праймера.
Глубина заложения и подготовка траншеи в климатических зонах РК
Глубина заложения водопровода из труб ВГП рассчитывается исходя из глубины сезонного промерзания грунта в конкретном регионе Казахстана с запасом не менее 0,5 метра до верха трубы.
В Алматы нормативная глубина промерзания для суглинков составляет около 1,0–1,2 м, поэтому глубина траншеи обычно принимается от 1,7 до 2,0 м. В северных и центральных регионах (Астана, Караганда, Костанай) глубина траншеи доходит до 2,5–3,0 м.
- Песчаная подушка: дно траншеи выравнивают и отсыпают слоем мытого песка или мелкого отсева толщиной 100–150 мм без включения камней и строительного мусора.
- Укладка плетей: сварку труб в секции выполняют на бровке траншеи, после чего плеть плавно опускают на мягких полотенцах, чтобы не повредить изоляцию ВУС.
- Присыпка и трамбование: первый защитный слой песка толщиной 200–300 мм над трубой уплотняют вручную по бокам пазух, исключая смещение оси трубопровода.
- Сигнальная лента: на высоте 400–500 мм над трубой обязательно укладывают полимерную сигнальную ленту («Осторожно: Водопровод» или «Огнеопасно: Газ»).
Частые ошибки при бесканальном подземном монтаже
Нарушение технологии укладки приводит к преждевременным порывам, разрыву сварных стыков и коррозионным свищам уже в первые 2–3 года эксплуатации.
- Укладка труб без песчаной постели: прямой контакт с твердыми камнями и скальными фракциями продавливает защитное покрытие ВУС при осадке грунта.
- Использование резьбовых соединений под землей: любые разъемные муфты и сгоны в грунте запрещены нормами СН РК — допускается исключительно электродуговая сварка.
- Засыпка стыков без контроля сплошности изоляции: пропуск микротрещин на стыках приводит к электрохимической коррозии под действием блуждающих токов.
- Отсутствие гильзы под дорожным полотном: при пересечении автодорог и проездов труба ВГП должна укладываться в стальной защитный футляр большего диаметра.
Комплектация объектов трубами ВГП со склада в Алматы
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные стальные водогазопроводные трубы по ГОСТ 3262-75 обыкновенной и усиленной серий со склада в Алматы.
Мы обеспечиваем резку металлопроката в размер, комплектацию стальными отводами, переходами, фланцами и оперативную доставку по городу и регионам Казахстана.
Часто задаваемые вопросы
Можно ли использовать оцинкованную трубу ВГП для подземной прокладки без ВУС изоляции?
Оцинкованный слой защищает металл от коррозии при контакте с водой и воздухом, но в кислой или влажной почвенной среде цинк быстро окисляется. Для подземной бесканальной прокладки оцинкованную трубу все равно необходимо защищать гидроизоляционными лентами или полимерным покрытием.
Какая серия труб ВГП предпочтительнее для подземного газопровода?
Для подземных газопроводов низкого и среднего давления рекомендуется использовать усиленную серию труб ВГП (толщина стенки от 3,2 до 4,5 мм в зависимости от диаметра) со 100% контролем сварных соединений и защитой весьма усиленной изоляцией (ВУС).
Как защитить подземную трубу ВГП при проходе под фундаментом здания?
Проход через фундамент или стену подвала выполняется строго в стальной гильзе (футляре) большего диаметра. Зазор между гильзой и трубой ВГП плотно зачеканивается эластичным негорючим материалом (каболкой, герметиком) для предотвращения передачи осадочных нагрузок здания на трубопровод.
Требуется ли опрессовка перед обратной засыпкой траншеи?
Да, гидравлические (для водопроводов) или пневматические (для газопроводов) испытания давлением являются обязательными до начала полной засыпки траншеи, пока все сварные стыки открыты для визуального осмотра.
Вывод
Бесканальная подземная прокладка водогазопроводных труб позволяет сэкономить бюджет строительства без потери надежности при условии выбора усиленной стенки по ГОСТ 3262-75 и качественной гидроизоляции сварных соединений. Соблюдение технологии песчаной отсыпки и нормативной глубины заложения гарантирует безаварийную эксплуатацию наружных инженерных сетей на протяжении десятилетий.
