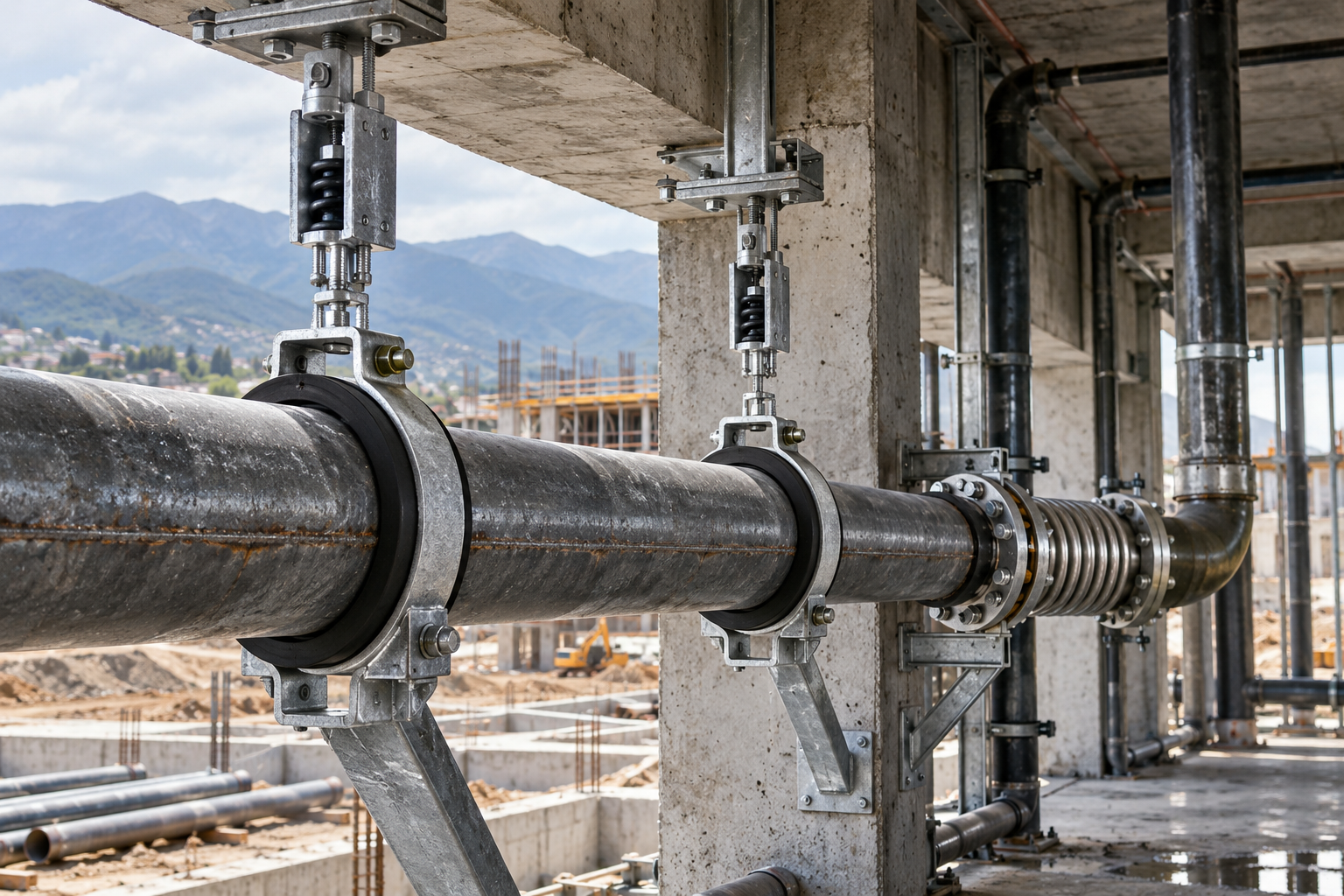

Прокладка водогазопроводных стальных труб в сейсмически активных регионах Казахстана, включая Алматы и Шымкент, требует строгого соблюдения строительных норм. Разбираем требования к толщине стенки ВГП, установке компенсаторов и конструкциям плавающих опор.
Строительство инженерных систем в сейсмически активных регионах Казахстана (Алматы, Шымкент, Жамбылская и Алматинская области) подчиняется жестким нормативам СП РК 2.03-30-2017. Стандартные решения по жесткой фиксации стальных водогазопроводных труб (ГОСТ 3262-75) здесь неприменимы из-за риска среза и разгерметизации при подвижках грунта или колебаниях несущих конструкций здания.
Для обеспечения надежности водо- и газопроводов при подземных толчках силой от 7 до 9 баллов требуется комплексный подход: правильный подбор серии стенки трубы, применение гибких вставок, расчет осевых компенсаторов и грамотная расстановка неподвижных и направляющих опор.
Требования к сортаменту труб ВГП для сейсмоопасных районов
Согласно действующим строительным нормам Казахстана, для магистральных стояков, ответственных узлов теплоснабжения и внутренних газопроводов в сейсмических зонах рекомендуется использовать трубы ВГП обыкновенной или усиленной серии.
- Легкая серия: допускается только на коротких безнапорных участках или внутриквартирных разводках низкого давления с гибкими подводками;
- Обыкновенная серия: базовый стандарт для стояков отопления, пожарных гидрантов и горячего водоснабжения при сейсмичности 7–8 баллов;
- Усиленная серия (толстостенная): обязательна на вводах в здания, в узлах пересечения деформационных и осадочных швов, а также на промышленных объектах при расчетной сейсмичности 9 баллов.
Увеличенная толщина стенки обеспечивает необходимый запас прочности сварного шва и тела трубы при изгибающих и крутящих нагрузках во время сейсмических колебаний.
Ключевые параметры труб ВГП по ГОСТ 3262-75 для сейсмостойких систем
Ниже приведена таблица параметров труб ВГП, наиболее часто закладываемых в проекты сейсмостойкого строительства в Алматы и южных регионах РК.
| Условный проход (Ду / DN, мм) | Наружный диаметр (мм) | Толщина стенки: обыкновенная (мм) | Толщина стенки: усиленная (мм) | Предельное гидравлическое давление (МПа) | Рекомендуемая область в сейсмозоне 7-9 баллов |
|---|---|---|---|---|---|
| Ду 20 (3/4") | 26.8 | 2.8 | 3.2 | 2.4 / 3.1 | Квартирные стояки, распределительные гребенки |
| Ду 25 (1") | 33.5 | 3.2 | 4.0 | 2.4 / 3.1 | Поэтажные стояки ГВС/ХВС, газовые стояки |
| Ду 32 (1 1/4") | 42.3 | 3.2 | 4.0 | 2.4 / 3.1 | Магистрали отопления, пожарные краны |
| Ду 40 (1 1/2") | 48.0 | 3.5 | 4.0 | 2.4 / 3.1 | Коллекторные распределители, пожарные гидранты |
| Ду 50 (2") | 60.0 | 3.5 | 4.5 | 2.4 / 3.1 | Главные распределительные стояки высотных зданий |
| Ду 80 (3") | 88.5 | 4.0 | 4.5 | 2.4 / 3.1 | Вводные узлы зданий, котельные, теплопункты (ИТП) |
| Ду 100 (4") | 114.0 | 4.5 | 5.0 | 2.4 / 3.1 | Магистральные водоводы и пожарные кольца |
Прохождение деформационных швов и вводов в здание
Наибольшие напряжения в трубопроводах возникают в местах сопряжения разновысоких секций зданий и на вводах сквозь фундамент. Разность осадок и взаимное смещение блоков во время землетрясения способны мгновенно срезать жестко закрепленный стальной трубопровод.
Для защиты коммуникаций применяются следующие обязательные инженерные решения:
- Установка сильфонных компенсаторов: универсальные сильфонные или сдвиговые компенсаторы устанавливаются строго в створе осадочного или антисейсмического шва здания;
- Гибкие виброкомпенсаторы (резинокордные вставки): обязательны на выходе из насосных станций пожаротушения и тепловых пунктов для гашения ударных волн;
- Увеличенные гильзы на вводах: зазор между трубой ВГП и гильзой в фундаменте должен составлять не менее 100–150 мм с заполнением эластичными водонепроницаемыми негорючими материалами;
- П-образные и петлевые самокомпенсаторы: на длинных прямых участках подвалов и паркингов из труб ВГП монтируются компенсационные петли на отводах повышенной прочности.
Специфика крепления и расстановки опор
При жесткой фиксации стального трубопровода на жесткие хомуты колебания перекрытий передают разрушительный крутящий момент на сварные стыки. По этой причине в сейсмоопасных районах Казахстана применяют комбинированную схему подвески.
Через каждые 12–15 метров монтируются сейсмические раскрепления (двухплоскостные диагональные упоры), которые удерживают ось трубопровода от падения, но сохраняют степень свободы для осевого температурного и сейсмического скольжения.
Для подвеса горизонтальных плетей используются маятниковые подвески или трубные хомуты с демпфирующими термостойкими прокладками из этиленпропиленового каучука (EPDM), гасящими высокочастотные колебания.
Требования к сварным соединениям труб ВГП в сейсмозонах
На объектах с расчетной сейсмичностью 8–9 баллов соединение труб ВГП диаметром от Ду 25 и выше выполняется преимущественно электродуговой сваркой. Резьбовые муфтовые соединения разрешены только для подключения конечной арматуры и приборов учета.
Сварка оцинкованных труб ВГП требует предварительной зачистки защитного слоя на 15–20 мм от кромки во избежание порообразования и охрупчивания корня шва. Все монтажные сварные стыки подлежат 100% визуально-измерительному контролю и выборочной ультразвуковой или капиллярной дефектоскопии.
Практический чек-лист снабженца при закупке труб ВГП в Алматы
- Проверка сертификатов завода: труба должна быть изготовлена по ГОСТ 3262-75 из спокойной или полуспокойной стали (Ст2сп, Ст3сп, сталь 10, сталь 20);
- Контроль серии стенки: проверяйте толщину стенки микрометром при приемке партии, исключая поставку облегченной серии вместо проектной усиленной;
- Качество заводского шва: прямошовный электросварной шов не должен иметь подрезов, трещин или следов смещения кромок свыше 10% от толщины стенки;
- Гидроиспытания: в паспорте качества должна стоять отметка о прохождении гидропрессования на давлении не ниже 2.4–3.1 МПа;
- Комплектация сопутствующим металлом: для изготовления сейсмоопор, упоров и гильз заказывайте фасонный прокат и трубы увеличенного диаметра на одной базе для оптимизации логистики.
Часто задаваемые вопросы (FAQ)
Можно ли использовать тонкостенные электросварные трубы вместо ВГП в сейсмических районах?
Нет. Трубы ВГП по ГОСТ 3262-75 обладают повышенной толщиной стенки и нормированной пластичностью шва, что критически важно для компенсации знакопеременных сейсмических нагрузок. Тонкостенные трубы круглого сечения общего назначения не обеспечивают требуемого запаса прочности на изгиб.
Какой тип компенсатора лучше выбрать при пересечении деформационного шва?
Оптимальным решением является карданный или универсальный сильфонный компенсатор из нержавеющей стали с патрубками под приварку к трубам ВГП. Он способен одновременно компенсировать осевые, сдвиговые и угловые перемещения смежных блоков здания.
Как защитить оцинкованную трубу ВГП в местах сварки сейсмоопор?
После завершения сварочных работ и удаления шлака зона термического влияния зачищается металлической щеткой до металлического блеска и покрывается антикоррозийным составом холодного цинкования с содержанием цинка не менее 92–95% в сухой пленке.
Где оперативно заказать сертифицированную трубу ВГП нужной серии в Алматы?
Компания «АТЛАНТ МЕТАЛЛ» поддерживает постоянный складской запас стальных водогазопроводных труб ГОСТ 3262-75 всех серий (легкая, обыкновенная, усиленная) в диаметрах от Ду 15 до Ду 100 с возможностью резки в размер и оперативной доставки на строительные площадки Алматы и Алматинской области.
Вывод
Надежность водогазопроводных систем в условиях высокой сейсмичности Казахстана напрямую зависит от качества металлопроката и точного соблюдения монтажных правил. Использование сертифицированных труб ВГП с подтвержденной толщиной стенки, качественная сварка и установка подвижных деформационных узлов гарантируют безаварийную эксплуатацию инженерных коммуникаций здания.
