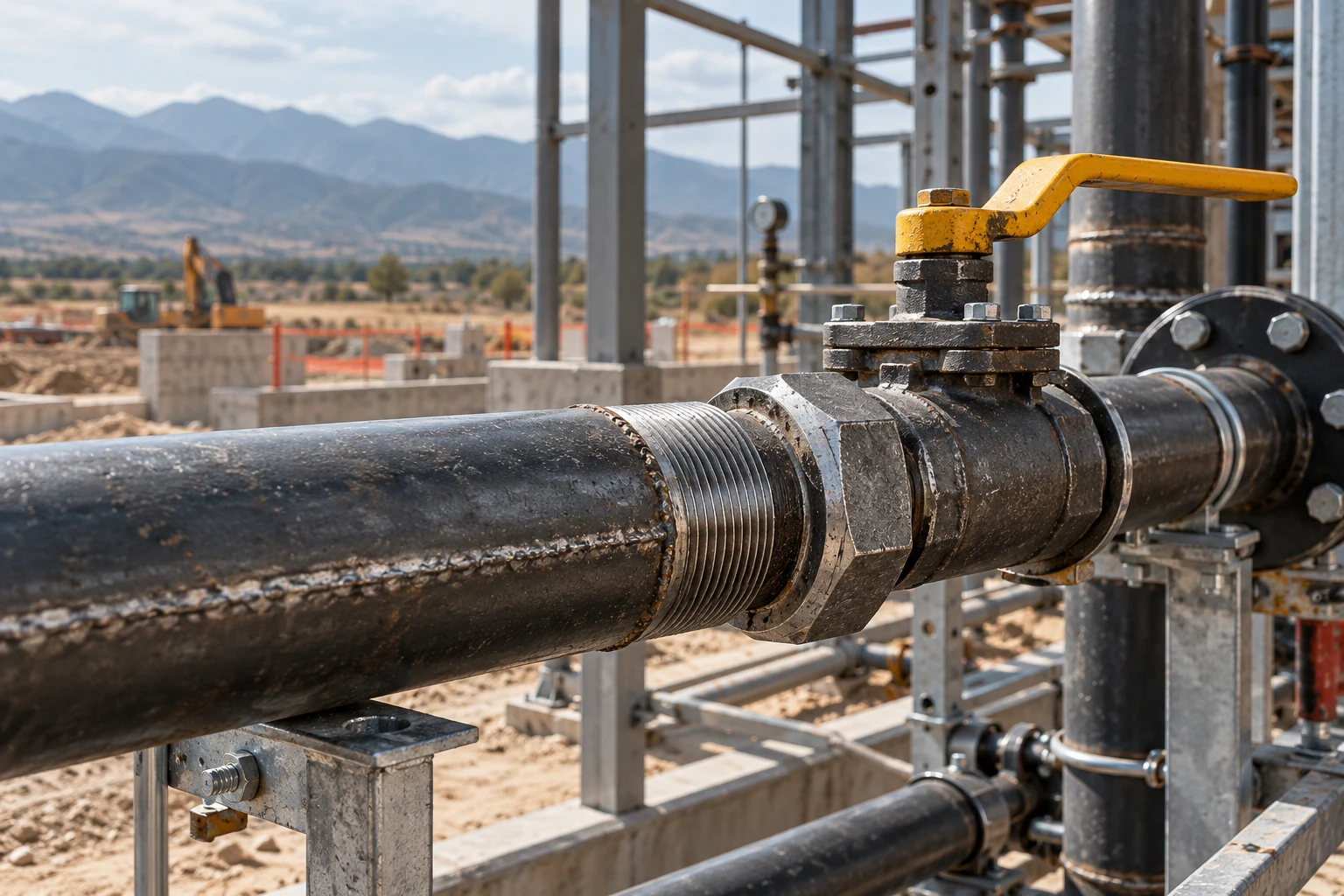

Разбираем ключевые параметры водогазопроводных стальных труб (ВГП) по ГОСТ 3262-75: выбор между легкой, обыкновенной и усиленной сериями стенки, расчет рабочего давления, специфику нарезки цилиндрической резьбы и монтаж на объектах в Казахстане.
Водогазопроводная труба (ВГП) остается базовым конструкционным материалом для внутренних инженерных сетей отопления, горячего и холодного водоснабжения, а также газораспределительных систем низкого и среднего давления.
В отличие от типовых прямошовных электросварных труб общего назначения, прокат по ГОСТ 3262-75 рассчитывается на повышенные гидравлические нагрузки, обладает усиленной зоной сварного шва и строго калибруется под нарезку или накатку трубной цилиндрической резьбы.
Классификация труб ВГП по толщине стенки и назначению
Главный геометрический параметр трубы ВГП — условный проход (Ду или DN), который указывает на внутренний просвет для теплоносителя или газа. При этом наружный диаметр остается постоянным для каждого типоразмера, а толщина стенки варьируется в зависимости от серии.
ГОСТ 3262-75 разделяет водогазопроводные трубы на три основные серии, определяющие их эксплуатационный запас прочности:
- Легкая серия: имеет уменьшенную толщину стенки, рассчитана на гидравлическое давление до 2,4 МПа (25 кгс/см²); применяется преимущественно под сварку в самотечных или низконапорных системах;
- Обыкновенная серия: универсальный стандарт для внутридомового отопления и ХВС/ГВС, выдерживает испытательное давление до 2,4 МПа и предназначена как под сварные стыки, так и под нарезку резьбы;
- Усиленная серия: толстостенная труба с запасом прочности на гидроиспытания до 3,1 МПа (32 кгс/см²); обязательна для магистральных стояков высотных зданий, котельных узлов и участков с рисками гидроударов.
Сравнительная таблица параметров и веса труб ВГП (ГОСТ 3262-75)
Точный расчет массы погонного метра позволяет снабженцам и проектировщикам корректно составить спецификацию и рассчитать нагрузку на несущие опорные конструкции.
| Условный проход (Ду / DN, мм) | Наружный диаметр (мм) | Стенка: легкая / вес 1 м (мм / кг) | Стенка: обыкновенная / вес 1 м (мм / кг) | Стенка: усиленная / вес 1 м (мм / кг) | Размер резьбы (дюймы) |
|---|---|---|---|---|---|
| Ду 15 | 21,3 | 2,5 мм / 1,16 кг | 2,8 мм / 1,28 кг | 3,2 мм / 1,44 кг | G 1/2″ |
| Ду 20 | 26,8 | 2,5 мм / 1,50 кг | 2,8 мм / 1,66 кг | 3,2 мм / 1,86 кг | G 3/4″ |
| Ду 25 | 33,5 | 2,8 мм / 2,12 кг | 3,2 мм / 2,39 кг | 4,0 мм / 2,91 кг | G 1″ |
| Ду 32 | 42,3 | 2,8 мм / 2,73 кг | 3,2 мм / 3,09 кг | 4,0 мм / 3,78 кг | G 1 1/4″ |
| Ду 40 | 48,0 | 3,0 мм / 3,33 кг | 3,5 мм / 3,84 кг | 4,0 мм / 4,34 кг | G 1 1/2″ |
| Ду 50 | 60,0 | 3,0 мм / 4,22 кг | 3,5 мм / 4,88 кг | 4,5 мм / 6,16 кг | G 2″ |
Тонкости монтажа: сварка, накатка и нарезка трубной резьбы
При сборке трубопроводных трасс ключевое значение имеет соблюдение регламентов соединения в зависимости от транспортируемой среды.
Для газопроводов нормативные требования РК предписывают неразъемные сварные стыки. Резьбовые соединения допускаются исключительно в местах присоединения запорной арматуры, газовых счетчиков и контрольно-измерительных приборов.
При нарезке резьбы на объекте важно учитывать серию проката:
- На трубах легкой серии ручная нарезка плашками не рекомендуется, так как критически ослабляет толщину стенки у основания витка; для них предпочтительна накатка резьбы;
- Для обыкновенной и усиленной серий стандартная нарезка клуппами или резцом обеспечивает надежное сцепление с чугунными и латунными фитингами;
- В качестве уплотнителя на резьбах отопления и водоснабжения используют сантехнический лен с анаэробным герметиком либо пастой, а на газопроводах — специализированную ленту ФУМ для газа или полиамидную уплотнительную нить.
Правила опрессовки и приемки трубопроводов
Перед сдачей смонтированной сети в эксплуатацию проводятся гидростатические или манометрические испытания.
Для систем водяного отопления испытательное давление принимается равным 1,5 от рабочего, но не менее 0,6 МПа в самой низкой точке контура. Падение стрелки манометра в течение 10 минут не должно превышать 0,02 МПа.
Снабженцы компании «АТЛАНТ МЕТАЛЛ» в Алматы рекомендуют запрашивать заводские сертификаты соответствия на каждую партию труб ВГП, где зафиксированы результаты неразрушающего контроля сварного шва и заводской опрессовки.
Часто задаваемые вопросы (FAQ)
Чем принципиально отличается труба ВГП от электросварной прямошовной трубы (ГОСТ 10704-91)?
Труба ВГП стандартизируется по условному проходу (внутреннему просвету) и наружному диаметру под дюймовую резьбу, проходит обязательную 100% проверку сварного шва гидропрессом и рассчитана на повышенные циклические нагрузки давления жидкости и газа.
Можно ли сваривать оцинкованные водогазопроводные трубы?
Сварка оцинкованных труб допускается, однако в зоне шва цинковое покрытие выгорает с выделением токсичных паров оксида цинка. Место сварки изнутри и снаружи теряет антикоррозийную стойкость, поэтому для оцинкованных систем предпочтительнее применять резьбовые фитинги или механические муфтовые узлы.
Как определить, подходит ли труба ВГП под нарезку длинной резьбы?
Для нарезки резьбы безопасны трубы обыкновенной и усиленной серий. При нарезке резьбы на легкой трубе толщина металла во впадине витка снижается до критических значений, что создает риск излома при затяжке фитинга.
Рекомендации по закупке и логистике
При заказе водогазопроводных труб для монтажа в Алматы и регионах Казахстана учитывайте кратность длины хлыстов (стандартно 6 или 12 метров) и возможность предварительной резки в размер на металлобазе для оптимизации транспортных расходов.
Комплектация объекта сертифицированным прокатом с проверенной геометрией и гарантированной толщиной стенки исключает аварийные протечки при сезонных гидравлических испытаниях.
