Разбираем применение стальных водогазопроводных труб (ВГП) ГОСТ 3262-75 для прокладки промышленных пневмосетей и линий сжатого воздуха. Рекомендации по выбору толщины стенки, созданию уклонов, установке конденсатоотводчиков и герметизации соединений в условиях предприятий Казахстана.

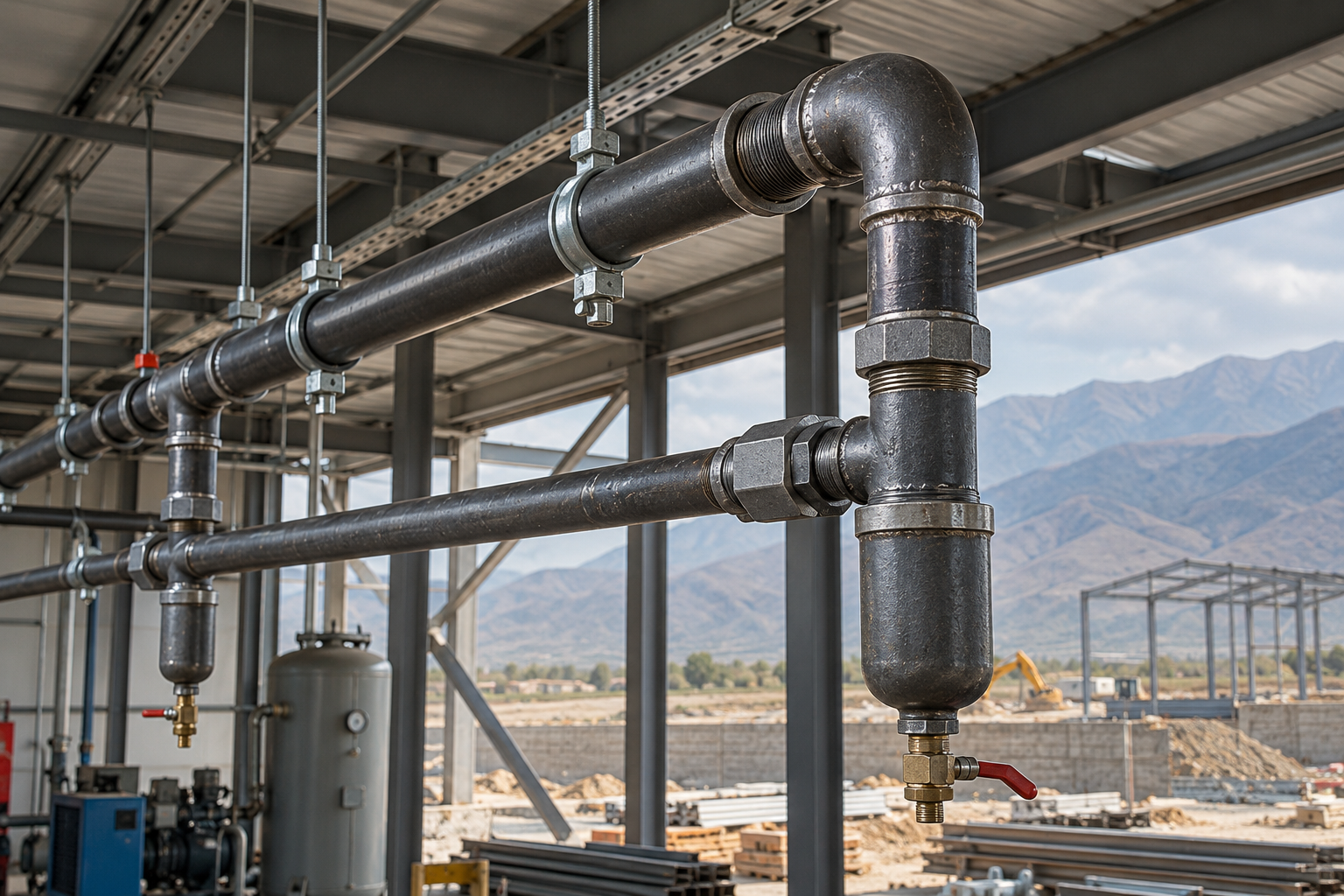

Прокладка магистралей сжатого воздуха на производственных объектах, в цехах и мастерских Алматы требует высокой кольцевой жесткости и механической прочности трубопровода. Водогазопроводные трубы (ВГП) по ГОСТ 3262-75 остаются проверенным стандартом для распределительных сетей пневмосистем с рабочим давлением от 6 до 16 бар.
В отличие от полимерных материалов, стальная ВГП труба не провисает при перепадах температур, выдерживает случайные удары погрузочной техники и сохраняет стабильную геометрию на длинных пролетах цехов.
Выбор серии стенки ВГП трубы под пневматические нагрузки
Согласно ГОСТ 3262-75 водогазопроводные трубы выпускаются в легкой, обыкновенной и усиленной сериях. Для систем сжатого воздуха правильный подбор толщины стенки определяет не только предел давления, но и ресурс трубопровода в условиях постоянной влажности масляно-воздушной эмульсии.
В компрессорных установках воздух нагревается и насыщается влагой, что ускоряет внутреннее окисление стали при отсутствии качественной подготовки среды. Поэтому использование тонкостенных легких труб на магистралях высокого давления не рекомендуется.
| Условный проход (Ду / DN) | Серия трубы по ГОСТ 3262-75 | Толщина стенки (мм) | Рекомендуемое давление пневмосети | Сфера применения в цеховой разводке |
|---|---|---|---|---|
| Ду 15 – Ду 25 | Обыкновенная / Усиленная | 2.8 – 3.2 | до 16 бар | Опуски к пневмоинструменту, станкам, продувочным постам |
| Ду 32 – Ду 50 | Обыкновенная | 3.2 – 3.5 | до 12 бар | Межцеховые распределительные петли, коллекторы |
| Ду 65 – Ду 100 | Обыкновенная / Усиленная | 4.0 – 4.5 | до 10–16 бар | Главные магистрали от ресиверов и компрессорных станций |
Формирование уклонов и точки дренажа конденсата
Главный враг стального пневмопровода — конденсат, выпадающий при остывании сжатого воздуха в цеховой магистрали. Если проложить трубу строго горизонтально, влага накапливается в карманах и вызывает коррозию шва, а также гидроудары в пневмоцилиндрах.
- Уклон магистрали: прямые участки монтируют с уклоном не менее 1–2 см на каждые 10 метров длины (0.001–0.002) по ходу движения воздуха;
- Верхняя врезка отводов (схема «гусиная шея»): подключение потребителей выполняется только через верхний свод трубы с изгибом вниз, чтобы влага со стенок не попадала в рабочий инструмент;
- Влагосборные карманы: в нижних тупиковых точках магистрали обустраивают отстойники из ВГП трубы с шаровыми кранами или автоматическими поплавковыми конденсатоотводчиками.
Способы соединения: сварка, резьба и грувлок
Для монтажа пневмотрасс из ВГП труб применяют три основных метода. Каждый из них подбирается под условия объекта и требования пожарной безопасности при строительстве в Казахстане.
Сварка электродуговым методом обеспечивает максимальную герметичность магистральных участков Ду 50–100. При сварке важно исключить образование внутреннего грата и наплывов металла, которые создают завихрения потока и задерживают масляный нагар.
Резьбовые соединения удобны для локальных опусков Ду 15–25. При нарезке цилиндрической трубной резьбы G на объектах Алматы рекомендуется использовать анаэробные гели-герметики средней фиксации либо сантехнический лен с полимерной пастой, устойчивой к минеральным компрессорным маслам.
Для протяженных заводских цехов все чаще применяют бессварные муфтовые соединения типа грувлок (разъемные пазовые муфты). Под них на торцах ВГП труб накатываются желобки, что позволяет быстро менять конфигурацию пневмосети без огневых работ.
Практические советы по закупке и монтажу от АТЛАНТ МЕТАЛЛ
При закупке партии труб ВГП для компрессорных линий обращайте внимание на состояние внутреннего сварного шва и отсутствие расслоений на торцах. Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные ВГП трубы с контролем качества шва и точной геометрией.
- Для влажных компрессорных линий предпочтительнее выбирать оцинкованные ВГП трубы, что исключает попадание окалины в фильтры тонкой очистки;
- Шаг опор и подвесов для воздушных магистралей подбирается с запасом, исключающим вибрацию от поршневых компрессоров;
- Перед вводом в эксплуатацию пневмосеть продувают сухим воздухом и опрессовывают пробным давлением с коэффициентом 1.25–1.5 от рабочего.
Узнать больше о расчете нагрузок и крепежа можно в нашей статье про расчет шага опор и подбор креплений для ВГП труб.
Часто задаваемые вопросы (FAQ)
Можно ли использовать тонкостенную электросварную трубу вместо ВГП для сжатого воздуха?
Для магистралей с давлением от 6 до 10 бар предпочтительнее трубы ВГП по ГОСТ 3262-75 из-за гарантированной толщины стенки и устойчивости к усталостным нагрузкам от пульсаций давления компрессора.
Какая герметизация резьбы лучше всего держит компрессорное масло?
ФУМ-лента низкого качества со временем растворяется масляными парами. Оптимальный выбор — анаэробные уплотнители для резьбовых соединений или лен со специальной маслобензостойкой пастой.
Как защитить стальную пневмолинию от внутренней ржавчины?
Главная мера — установка осушителя воздуха (рефрижераторного или адсорбционного типа) непосредственно на выходе компрессора перед подачей воздуха в стальную распределительную магистраль.
Обязательно ли красить стальные трубы пневмопровода?
По нормам промышленной безопасности трубопроводы сжатого воздуха окрашиваются в сигнальный синий (голубой) цвет с нанесением маркировочных стрелок направления потока.
Вывод
Грамотно спроектированная пневмосеть из качественных водогазопроводных труб ГОСТ 3262-75 обеспечивает стабильное давление на рабочих постах и служит десятилетиями без аварийных утечек. На складах АТЛАНТ МЕТАЛЛ в Алматы доступен полный сортамент черных и оцинкованных ВГП труб с оперативной резкой в размер и доставкой по всему Казахстану.
