Разбираем правила обвязки бойлеров косвенного нагрева (БКН) и сборки контуров рециркуляции ГВС с применением стальных водогазопроводных труб (ВГП ГОСТ 3262-75). Подбор серии стенки, диаметров Ду, схемы врезки обратных клапанов и расширительных баков в условиях жесткой воды в Казахстане.

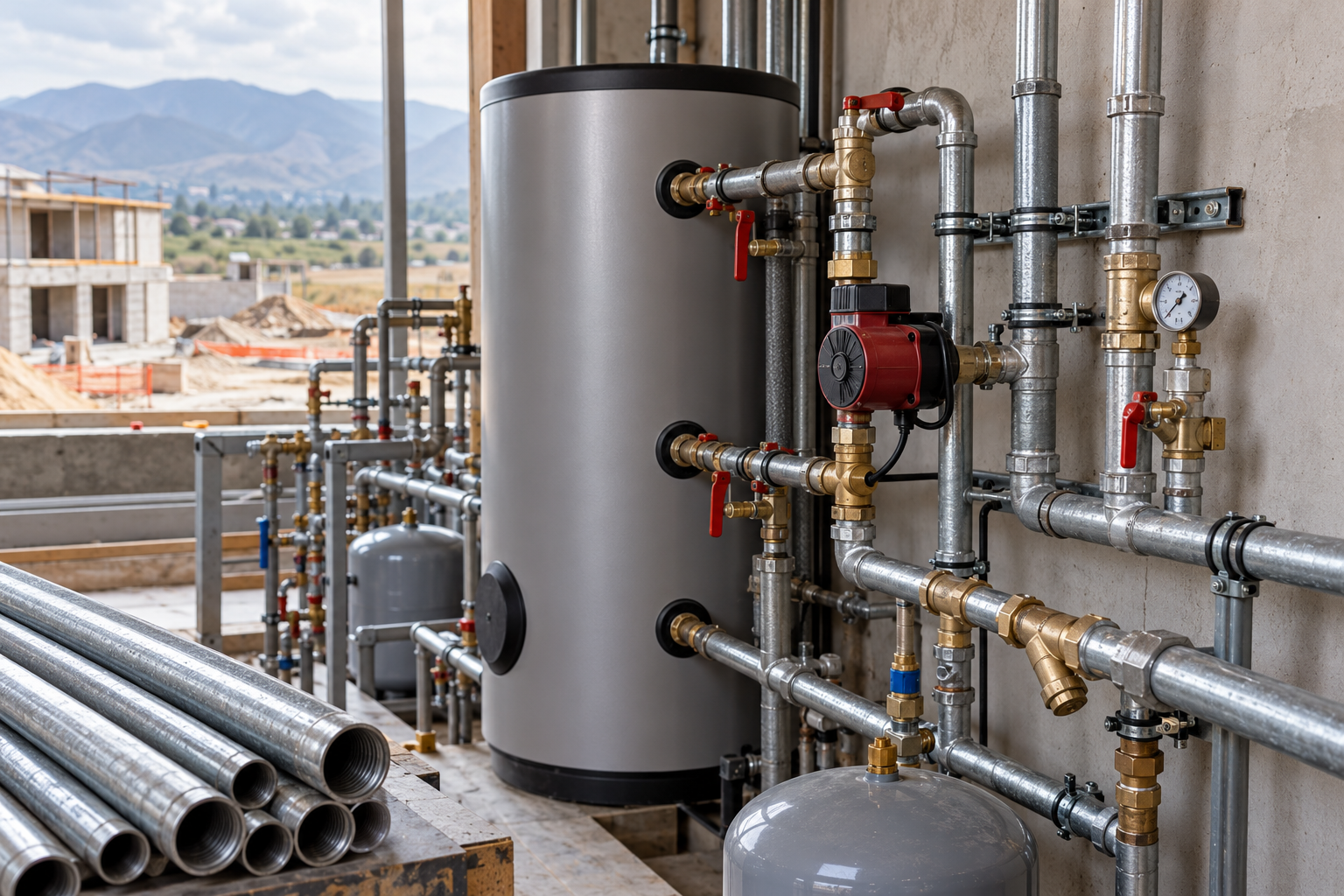

Обвязка бойлера косвенного нагрева (БКН) и разводка контура рециркуляции горячего водоснабжения (ГВС) требуют повышенной надежности от трубных материалов. В закрытых теплопунктах и частных котельных Казахстана стальная водогазопроводная труба (ВГП) по ГОСТ 3262-75 остается базовым выбором монтажников за счет жесткости трассы, устойчивости к пиковым гидроударам и температурной стойкости до +150 °C.
В отличие от полимерных магистралей, стальная ВГП труба не провисает при температуре теплоносителя +85...+90 °C, выдерживает постоянную циркуляцию и вибрационные нагрузки от насосов рециркуляции. Однако постоянный контакт с насыщенной кислородом санитарной водой требует точного соблюдения проектных норм и монтажных правил.
Почему для обвязки БКН выбирают водогазопроводные трубы
Бойлер косвенного нагрева работает с двумя независимыми гидравлическими контурами: греющим (от котла или теплосети) и санитарным (холодная и горячая вода потребителя).
В первичном контуре теплоноситель циркулирует под давлением 2–4 бар при температурах до +90 °C. Стальная труба ВГП обеспечивает полную кислородонепроницаемость и механическую прочность узла без риска теплового удлинения, способного сорвать резьбовые патрубки дорогого водонагревателя.
- Высокая жесткость: тяжелая запорно-регулирующая арматура, группы безопасности и трехходовые клапаны не деформируют трубную разводку;
- Температурная стойкость: случайный перегрев котла до +95 °C не приведет к размягчению или вздутию стенок;
- Стойкость к гидроударам: массивный стальной контур гасит гидродинамические скачки при резком срабатывании смесителей и электромагнитных клапанов.
Подбор серии стенки и диаметров труб ВГП для БКН
ГОСТ 3262-75 делит трубы ВГП на легкие, обыкновенные и усиленные. Выбор толщины стенки напрямую зависит от назначения контура и способа сборки соединений (сварка или трубная резьба G).
Для нарезки резьбы на объекте и монтажа санитарного контура ГВС рекомендуется использовать обыкновенную или усиленную серию. Легкая серия имеет более тонкую стенку, которая после нарезания витков резьбы теряет до 40% толщины металла в критическом сечении.
| Узел обвязки БКН / ГВС | Рекомендуемый диаметр (Ду) | Серия стенки по ГОСТ 3262-75 | Толщина стенки, мм | Рабочая температура / среда |
|---|---|---|---|---|
| Первичный греющий контур (подача / обратка) | Ду 25 – Ду 32 | Обыкновенная | 3,2 | до +90 °C, теплоноситель отопления |
| Ввод холодной санитарной воды (ХВС) | Ду 20 – Ду 32 | Обыкновенная / Оцинкованная | 2,8 – 3,2 | до +20 °C, питьевая вода под давлением |
| Выход горячей санитарной воды (ГВС) | Ду 20 – Ду 32 | Обыкновенная / Оцинкованная | 2,8 – 3,2 | до +65 °C, санитарная вода |
| Линия рециркуляции ГВС | Ду 15 – Ду 20 | Обыкновенная | 2,8 | до +60 °C, постоянный проток |
| Сбросная линия группы безопасности | Ду 20 – Ду 25 | Легкая / Обыкновенная | 2,5 – 2,8 | до +95 °C, аварийный сброс в дренаж |
Схема подключения рециркуляции: ключевые узлы и ошибки монтажа
Петля рециркуляции обеспечивает мгновенную подачу горячей воды к удаленным смесителям без необходимости сливать остывший объем. Для долговечной службы стальной трассы ВГП важно правильно разместить гидроузлы.
- Монтаж обратного клапана: устанавливается на патрубке рециркуляции перед входом в бойлер для предотвращения паразитного обратного тока холодной воды при пиковом водоразборе;
- Установка циркуляционного насоса: врезается строго на линии возврата рециркуляции, где температура воды ниже (+50...+55 °C), что снижает тепловой износ ротора;
- Расширительный бак ГВС (санитарный): подбирается емкостью не менее 10% от объема бойлера и врезается на подаче холодной воды между обратным клапаном и БКН;
- Диэлектрические развязки: при соединении стальных ВГП труб с медными змеевиками или латунными фитингами обязательны диэлектрические прокладки или муфты для исключения электрохимической коррозии.
Защита от коррозии и специфика воды в регионах Казахстана
В большинстве регионов Казахстана (включая Алматы, Астану, Шымкент и Караганду) водопроводная вода имеет повышенную минерализацию и жесткость. В нагретом состоянии до +60 °C растворенный кислород активно взаимодействует с черным металлом.
Для открытых санитарных контуров ГВС предпочтительно использовать оцинкованные водогазопроводные трубы либо обеспечивать качественную пассивацию и фильтрацию. В греющих замкнутых контурах котлового теплоносителя коррозия минимальна благодаря деаэрации объема.
На металлобазе АТЛАНТ МЕТАЛЛ в Алматы всегда в наличии сертифицированные трубы ВГП ГОСТ 3262-75 всех типоразмеров от Ду 15 до Ду 100 с возможностью заводской резки в размер и быстрой доставки на объекты по Казахстану.
Часто задаваемые вопросы (FAQ)
Можно ли варить оцинкованную трубу ВГП при обвязке бойлера?
Сварка оцинкованных труб допустима, однако в зоне шва цинковое покрытие полностью выгорает, выделяя токсичные пары. Для сохранения антикоррозионных свойств узлов ГВС рекомендуется собирать оцинкованные трубы на резьбовых соединениях с чугунными или латунными фитингами, либо восстанавливать цинковый слой спецсоставами после сварки.
Почему диаметр линии рециркуляции меньше основного контура ГВС?
Линия рециркуляции предназначена только для поддержания постоянной температуры в кольцевом трубопроводе во время простоя водоразбора. Для этого достаточен проток 0,2–0,5 м³/ч, который легко обеспечивается трубой ВГП Ду 15 (1/2") или Ду 20 (3/4"), что снижает теплопотери и нагрузку на насос.
Какой герметик использовать для резьбы труб ВГП в горячем контуре БКН?
Для температурного режима до +95 °C наилучшим решением является сантехнический сантехлен с уплотнительной пастой либо специализированные анаэробные герметики высокой фиксации. ФУМ-лента в контурах с цикличным нагревом и вибрацией со временем дает микропротечки.
Нужно ли изолировать трубы ВГП в контуре рециркуляции?
Да, теплоизоляция труб рециркуляции и подачи ГВС из вспененного полиэтилена или каучука толщиной 9–13 мм обязательна. Без изоляции труба работает как отопительный прибор, увеличивая расход газа или электричества котлом на постоянный подогрев воды.
Вывод
Качественная обвязка бойлера косвенного нагрева водогазопроводными трубами ГОСТ 3262-75 гарантирует безаварийную службу котельного узла на протяжении десятилетий. Главное — правильно рассчитать толщину стенки под нарезку резьбы, исключить прямой контакт разнородных металлов без диэлектриков и предусмотреть защитные клапаны с расширительным баком.
Для комплектации инженерных сетей заказывайте проверенные трубы ВГП на складе компании АТЛАНТ МЕТАЛЛ с оперативной доставкой по Алматы и всем регионам РК.
