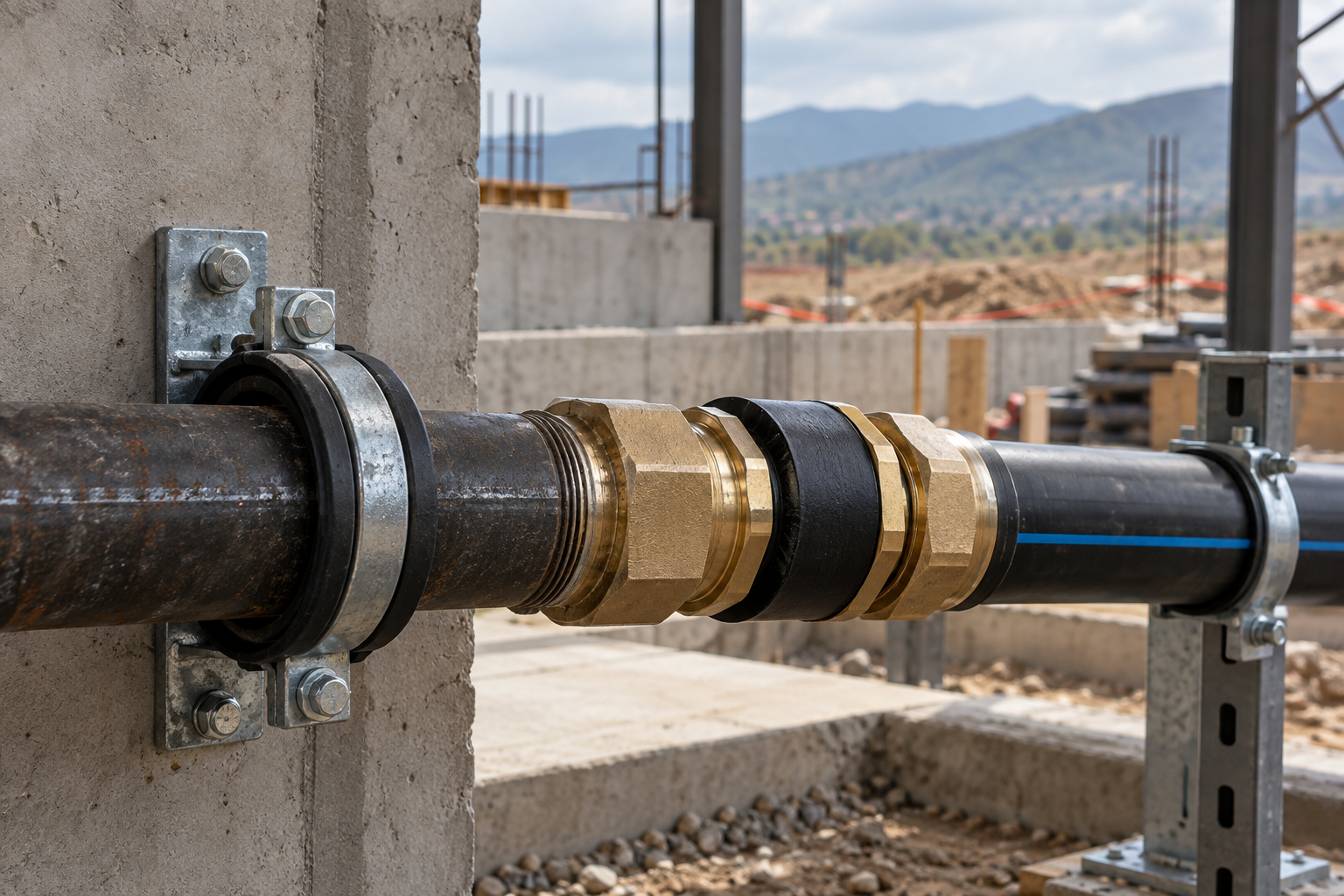

Разбираем инженерные правила стыковки стальных водогазопроводных труб (ВГП) с полимерными системами. Технология монтажа резьбовых муфт, фланцевых переходников, установка диэлектрических вставок для защиты от электрохимической коррозии и блуждающих токов в условиях объектов Казахстана.
При реконструкции и строительстве современных инженерных сетей в Казахстане стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75 остаются базовым материалом для магистралей, стояков отопления и газовых вводов. Однако внутриквартирная или поэтажная разводка все чаще выполняется полимерными материалами: сшитым полиэтиленом (PEX), полипропиленом (PPR) или PE-RT.
Узел сопряжения «сталь-полимер» — наиболее уязвимая зона системы. Разница коэффициентов температурного линейного расширения, риск электрохимической коррозии и действие блуждающих токов требуют строгого соблюдения технологий монтажа переходных узлов.
Почему прямой переход со стали на пластик разрушает систему
Сталь и полимеры обладают принципиально разными физико-механическими свойствами. Линейное температурное удлинение полипропилена почти в 10–12 раз выше, чем у стали марки Ст3сп или стали 20.
Если зафиксировать переходной фитинг жестко без компенсации, сезонные температурные колебания теплоносителя вызывают циклическое напряжение в теле комбинированной муфты. Это приводит к ослаблению запрессовки латунной резьбовой вставки из полимерного корпуса и протечке.
- Электрохимическая коррозия: при контакте разнородных металлов (сталь ВГП и латунь фитинга) в присутствии электролита (воды с минеральными солями) возникает гальваническая пара, ускоряющая разрушение резьбы стальной трубы;
- Блуждающие токи: несанкционированное заземление бытовой техники на стальные стояки или наводки от силовых кабелей вызывают точечную сквозную коррозию (питтинг) стальных участков на границе с изолирующим пластиком;
- Механические изгибающие нагрузки: пластиковый участок не может служить несущей опорой для тяжелой стальной магистрали ВГП.
Типы переходных соединений «сталь – полимер»
Выбор переходного узла зависит от диаметра условного прохода (Ду), рабочей температуры, давления среды и назначения магистрали (водоснабжение, отопление, газ).
| Тип перехода | Диапазон Ду, мм | Максимальное давление, бар | Сфера применения | Особенности монтажа |
|---|---|---|---|---|
| Комбинированная муфта (резьба/пайка) | 15 – 50 | до 16–25 | ГВС, ХВС, радиаторное отопление | Нарезка качественной трубной цилиндрической резьбы G на ВГП трубе, уплотнение льном с пастой или анаэробом |
| Фланцевый адаптер (стальной фланец + бурт под полимер) | 50 – 150 | до 16 | Магистрали ИТП, насосные, водомерные узлы | Приварка плоского фланца ГОСТ 33259 к трубе ВГП, стяжка болтами крест-накрест с EPDM-прокладкой |
| Пресс-переходник с накидной гайкой («американка») | 15 – 32 | до 10–16 | Поквартирные коллекторы, узлы учета | Обеспечивает легкий демонтаж без разрезания полимерной трубы, требует плоской термостойкой прокладки |
| Неразъемное соединение полиэтилен-сталь (НСПС) | 20 – 100 | до 10 (газ) / 16 (вода) | Подземные вводы газопровода и водопровода | Заводское опрессованное соединение, стальной конец приваривается к ВГП, полиэтиленовый — сваривается муфтой |
Защита от блуждающих токов: установка диэлектрических вставок
На газовых вводах и разводках отопления в многоквартирных домах Алматы и регионов РК установка изолирующих вставок регламентируется нормами пожарной и промышленной безопасности. Диэлектрическая вставка (муфта или изолирующее фланцевое соединение ИФС) разрывает электрическую цепь трубопровода.
На стальном газопроводе блуждающие токи способны вызвать искрообразование при обслуживании газового оборудования или спровоцировать быстрое разрушение тонких стенок сильфонных подводок.
Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные стальные трубы ГОСТ 3262-75 обычной и усиленной серии, которые подходят как под нарезку резьбы для муфт, так и под электродуговую сварку фланцев и диэлектрических соединений.
Пошаговый регламент монтажа комбинированного узла
- Подготовка стального торца: обрезка трубы ВГП под углом 90 градусов труборезом или монтажной пилой. Зачистка заусенцев и фаски;
- Нарезка резьбы: нарезание конической или цилиндрической трубной резьбы с контролем калибром. Резьба на трубе обычной серии ВГП выполняется на 5–7 витков;
- Уплотнение резьбового стыка: нанесение сантехнического льна с полимеризующейся уплотнительной пастой. Использование фум-ленты на горячей воде не рекомендуется из-за риска сдвига при температурных подвижках;
- Монтаж переходного фитинга: закручивание латунного штуцера или муфты с ограничением крутящего момента (не более 30–40 Н·м для Ду 15–20), чтобы не деформировать закладную деталь;
- Жесткая фиксация стальной трубы: установка неподвижного хомута на стальную ВГП трубу на расстоянии не более 100–150 мм от точки перехода на полимер. Это исключает передачу весовых и вибрационных нагрузок на пластик.
Частые ошибки при стыковке ВГП труб с пластиком
На объектах часто встречаются грубые нарушения, снижающие ресурс инженерной сети до 1–2 отопительных сезонов:
- Нагрев комбинированного фитинга сварочным аппаратом: при пайке PPR трубы вблизи комбинированной муфты монтажники перегревают латунную вставку, из-за чего полимер вокруг резьбы теряет герметичность;
- Отсутствие неподвижной опоры перед переходом: незакрепленная стальная труба при нагреве расширяется и ломает пластиковый фитинг на излом;
- Сварка стальной трубы после припайки пластика: ведение электросварочных работ рядом с полимерным участком расплавляет фитинги от высокой теплопроводности стали;
- Использование тонкостенных шовных водопроводных патрубков: резьба нарезается слишком глубоко, прорезая стенку насквозь. Для резьбовых узлов следует использовать трубы ВГП обычной или усиленной группы толщины стенки.
На металлобазе АТЛАНТ МЕТАЛЛ в Алматы можно заказать качественные трубы ВГП нужного диаметра от Ду 15 до Ду 100 с услугой точной резки в размер и оперативной доставкой собственным транспортом по строительным площадкам города и области.
FAQ: Вопросы и ответы по переходам с ВГП на пластик
Можно ли нарезать резьбу на оцинкованной трубе ВГП для перехода на пластик?
Да, трубы ВГП оцинкованные отлично подходят для резьбовых узлов. При нарезке резьбы цинковый слой срезается на витках, поэтому резьбовой участок обязательно обрабатывается антикоррозийной уплотнительной пастой или цинконаполненным составом перед накручиванием латунного перехода.
Обязательно ли ставить диэлектрическую муфту при подключении газового котла?
Да, установка диэлектрической вставки между стальной трубой газопровода и гибкой подводкой котла (или газовой плиты) обязательна по нормам безопасности. Это исключает протекание блуждающих токов через корпус котла и предотвращает риск пожара или выхода из строя электронной платы управления.
Какую толщину стенки трубы ВГП выбрать под резьбовые соединения?
Для нарезки наружной резьбы рекомендуется выбирать трубы ВГП обычной (толщина стенки 2.8–3.5 мм для Ду 20–40) или усиленной серии (3.2–4.0 мм). Легкая серия имеет более тонкую стенку, и при нарезке витков глубина канавки критически снижает механическую прочность остаточного слоя металла.
Где устанавливать компенсатор расширения — на стали или на пластике?
Компенсаторы устанавливаются на том участке, где расчетное линейное расширение превышает допустимый люфт трассы. На пластиковых стояках (PPR) петлевые или сильфонные компенсаторы монтируются каждые 8–12 метров, а переходной узел со сталью жестко закрепляется анкерными хомутами к стене.
Вывод
Надежность перехода с водогазопроводных стальных труб на пластиковые системы зависит от трех факторов: правильного выбора марки и толщины стенки трубы ВГП, применения качественной переходной арматуры с диэлектрической развязкой и жесткой фиксации стального участка опорными хомутами. Снабжение объектов сертифицированным металлопрокатом по ГОСТ позволяет смонтировать долговечный узел без скрытых дефектов и протечек.
