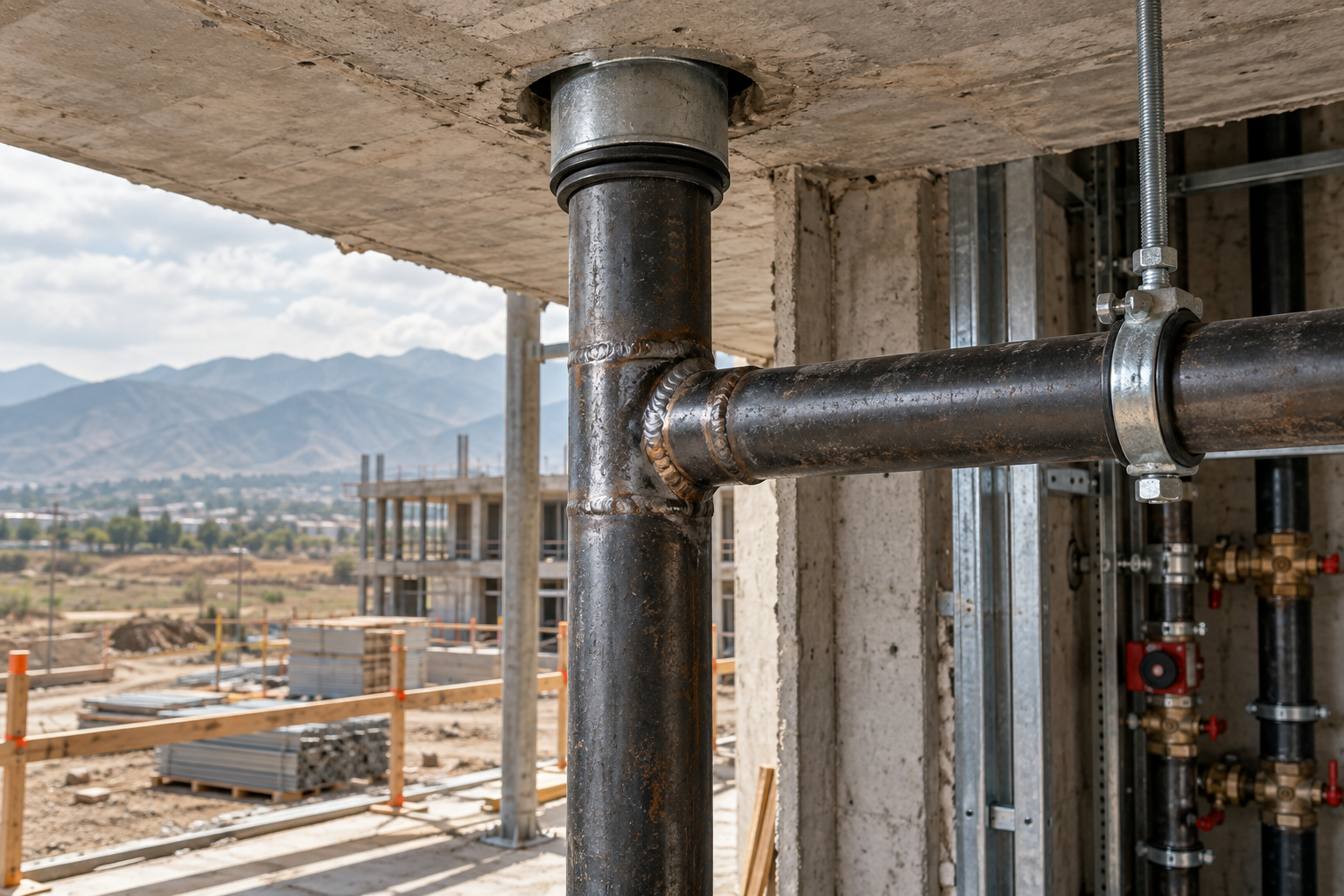

Разбираем технологию капитального ремонта и замены стояков отопления и водоснабжения трубами ВГП: установка защитных гильз, методы врезки в существующие магистрали и требования СП РК к опрессовке.
Капитальный ремонт инженерных сетей в жилых комплексах и на промышленных объектах Алматы часто упирается в правильную замену изношенных стояков. Водогазопроводная труба (ГОСТ 3262-75) остается базовым материалом для систем центрального отопления и горячего водоснабжения благодаря своей термостойкости и жесткости.
Ошибки при врезке или жесткая заделка трубы в межэтажное перекрытие приводят к деформациям, порывам при температурных расширениях и шуму по всему зданию. Ниже подробно описаны практические правила монтажа, узлы сопряжения и требования строительных нормативов Казахстана.
Выбор серии стенки ВГП для стояков и врезок
Для вертикальных стояков систем отопления высотных зданий и магистралей ГВС используют обыкновенную или усиленную серию труб ВГП. Легкая серия со сниженной толщиной стенки допускается только на безнапорных спускных линиях и воздушниках.
При нарезке цилиндрической резьбы толщина стенки в месте среза уменьшается, поэтому для резьбовых узлов критически важно закладывать запас толщины металла.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Легкая серия (стенка, мм) | Обыкновенная серия (стенка, мм) | Усиленная серия (стенка, мм) | Рекомендуемая область применения |
|---|---|---|---|---|---|
| Ду 15 (1/2") | 21,3 | 2,5 | 2,8 | 3,2 | Подводки к радиаторам, байпасы |
| Ду 20 (3/4") | 26,8 | 2,5 | 2,8 | 3,2 | Квартирные стояки, полотенцесушители |
| Ду 25 (1") | 33,5 | 2,8 | 3,2 | 4,0 | Магистральные стояки 1–5 этажей |
| Ду 32 (1 1/4") | 42,3 | 2,8 | 3,2 | 4,0 | Главные стояки отопления МЖК |
| Ду 40 (1 1/2") | 48,0 | 3,0 | 3,5 | 4,0 | Распределительные стояки и врезки |
| Ду 50 (2") | 60,0 | 3,0 | 3,5 | 4,5 | Входные коллекторы, розливы подвалов |
Компания «АТЛАНТ МЕТАЛЛ» отгружает сертифицированные трубы ВГП мерной и немерной длины с металлобазы в Алматы с доставкой на стройплощадки региона.
Монтаж прохода через межэтажные перекрытия: правила установки гильз
Категорически запрещается заливать стальные трубы ВГП бетоном или замазывать цементным раствором напрямую в перекрытии. Температурное расширение металла при подаче теплоносителя разрушает стяжку и деформирует сварные швы.
- Материал гильзы: отрезок стальной трубы ВГП большего диаметра (на 1–2 типоразмера выше основного стояка, например, гильза Ду 40 для трубы Ду 25);
- Высота гильзы: нижний край выводится вровень с потолком нижнего этажа, а верхний должен выступать над уровнем чистового пола на 20–30 мм (в санузлах — до 50 мм для защиты от протечек);
- Зазор и уплотнение: кольцевой зазор между рабочей трубой и гильзой плотно заполняется негорючим материалом (базальтовым шнуром или минеральной ватой) с гидроизоляцией торцов термостойким герметиком;
- Стыки: в пределах гильзы запрещено размещать сварные и резьбовые соединения труб.
Технология врезки в действующие стальные магистрали
При подключении новых стояков к лежакам отопления или розливу водоснабжения применяют прямой штуцерный отвод под 90° или косую врезку под 45° по направлению движения теплоносителя.
- Разметка и вырезание отверстия в основной трубе газовым резаком или корончатым сверлом по металлу (размер отверстия должен строго соответствовать внутреннему диаметру врезаемой трубы без заужений);
- Зачистка кромок и окалины до металлического блеска на расстояние не менее 20 мм от зоны сварки;
- Подгонка торца врезаемого патрубка «рыбьим ртом» (седловая форма) для плотного прилегания без зазоров более 1,5–2 мм;
- Прихватка в двух противоположных точках и проверка вертикальности стояка по уровню;
- Наложение двухслойного герметичного сварного шва с перекрытием кратера.
Если вы проектируете сложные узлы, ознакомьтесь с материалом обвязка котельных и ИТП трубами ВГП, а также статьей про расчет шага опор и монтаж подвесов.
Ошибки монтажа стояков и их последствия
Нарушение регламентов монтажа приводит к авариям в первый же отопительный сезон. Рассмотрим основные дефекты монтажа:
- Отсутствие соосности: отклонение стояка от вертикали создает постоянное напряжение на резьбовых соединениях и фитингах радиаторов;
- Сварка оцинкованных труб без зачистки цинка: выгорающий цинк образует поры в корне шва и выделяет токсичные пары;
- Жесткая фиксация в гильзе: заклинивание стояка приводит к волнообразному изгибу трубы при нагреве до 90 °C;
- Врезка штуцера с выступом внутрь коллектора: выступающий край создает вихревое сопротивление, задерживает шлам и снижает циркуляцию.
FAQ: частые вопросы монтажников и снабженцев
Можно ли соединять оцинкованную трубу ВГП с черной стальной трубой?
Да, прямое соединение черной стали и оцинкованной трубы ВГП в замкнутых системах отопления допустимо, так как теплоноситель деаэрирован. Однако при электродуговой сварке место стыка необходимо тщательно зачищать от цинка и затем обрабатывать цинконаполненным грунтом.
Какой минимальный зазор должен быть между стояком ВГП и чистовой стеной?
По нормам СП РК расстояние в свету от поверхности штукатурки или плитки до оси неизолированного стояка диаметром до Ду 32 должно составлять не менее 35 мм, для диаметров Ду 40–50 — не менее 50 мм.
Каким давлением опрессовывают замененные стояки отопления в Казахстане?
Гидравлические испытания систем водяного отопления после замены стояков проводятся давлением, равным 1,5 рабочего, но не менее 0,6 МПа (6 кгс/см²), при отключенных радиаторах и приборах автоматики.
Вывод
Грамотная замена стояков из труб ВГП требует соблюдения соосности, правильного монтажа межэтажных гильз и качественной сварки врезок. Заказывайте качественные водогазопроводные трубы ГОСТ 3262-75 на складе «АТЛАНТ МЕТАЛЛ» в Алматы — мы обеспечиваем резку в размер и быструю доставку на объекты по всему Казахстану.
