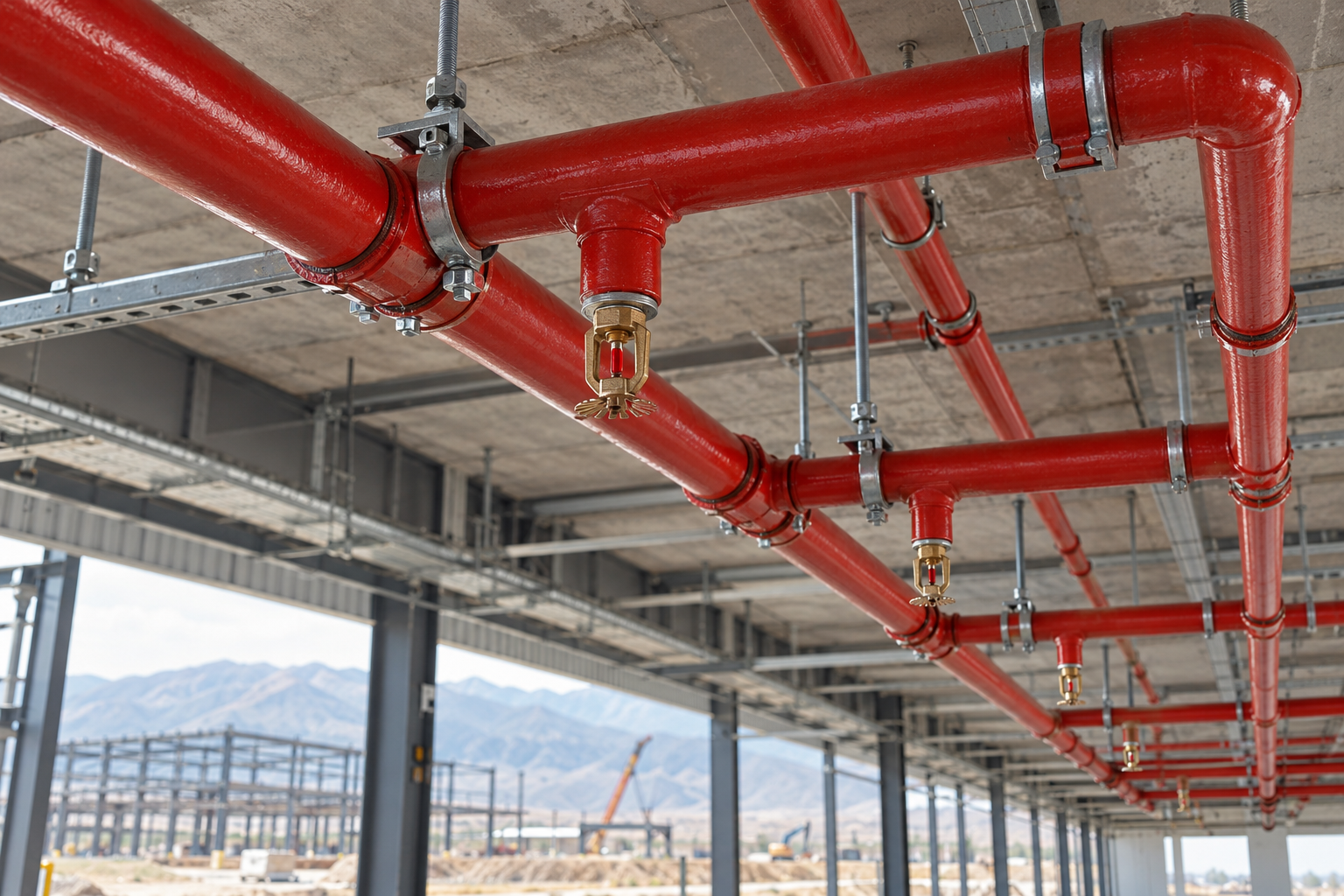

Водогазопроводные стальные трубы (ГОСТ 3262-75) остаются базовым стандартом для распределительных и питающих трубопроводов водяного пожаротушения. Разбираем требования СП РК к толщине стенки, правила применения оцинкованных труб и нюансы монтажа спринклерных узлов.
Надежность системы автоматического водяного пожаротушения (АУПТ) напрямую зависит от несущей способности и коррозионной стойкости трубной разводки. В спринклерных и дренчерных сетях рабочее давление дежурного режима часто составляет 0,6–1,2 МПа, а при пуске насосов-повысителей и срабатывании узлов управления возникают резкие скачки давления.
Водогазопроводные трубы (ВГП) по ГОСТ 3262-75 за счет повышенной жесткости, однородности шва и способности держать высокое гидравлическое давление применяются для монтажа питающих и распределительных рядков в паркингах, складах, ТРЦ и производственных цехах Казахстана.
Критерии выбора серии стенки для спринклерных сетей
По ГОСТ 3262-75 трубы ВГП выпускаются в трех сериях: легкая, обыкновенная и усиленная. В системах противопожарной защиты выбор регламентируется нормами строительного проектирования РК и типом трубопроводной сети (водозаполненная или сухотрубная).
Легкая серия труб в автоматических установках пожаротушения не применяется. При нарезке трубной конической или цилиндрической резьбы под спринклерные цоколи или фитинги тонкая стенка критически ослабляется, что приводит к риску свища при гидроударе.
- Обыкновенная серия: используется для водозаполненных спринклерных систем при рабочем давлении до 1,6 МПа (16 бар) с монтажом на сварке, грувлочных пазах или стандартной трубной резьбе;
- Усиленная серия: обязательна для участков с повышенным давлением (после пожарных насосов высокого напора), на сухотрубных стояках высотных зданий (более 50 м) и на резьбовых ответвлениях малых диаметров (Ду 15–Ду 25);
- Оцинкованные трубы ВГП: нормативно требуются для сухотрубных и водовоздушных спринклерных установок, где постоянный контакт с влажным воздухом ускоряет внутреннюю щелевую коррозию черной стали.
Сравнение серий и параметров труб ВГП в пожаротушении
При проектировании и монтаже распределительных рядков расчет гидравлических потерь выполняется с учетом фактического внутреннего диаметра труб. В таблице приведены ключевые параметры ходовых типоразмеров ВГП для противопожарных систем.
| Условный проход (Ду), мм | Наружный диаметр, мм | Толщина стенки (Обыкновенная), мм | Толщина стенки (Усиленная), мм | Рекомендуемый тип соединения в АУПТ | Назначение в схеме пожаротушения |
|---|---|---|---|---|---|
| Ду 15 (1/2") | 21,3 | 2,8 | 3,2 | Резьбовое / приварной штуцер | Подводки к отдельным спринклерным оросителям |
| Ду 20 (3/4") | 26,8 | 2,8 | 3,2 | Резьбовое / грувлок | Концевые распределительные рядки (1–2 оросителя) |
| Ду 25 (1") | 33,5 | 3,2 | 4,0 | Резьба / муфта / сварка | Распределительные рядки на 3–4 спринклера |
| Ду 32 (1 1/4") | 42,3 | 3,2 | 4,0 | Сварка / грувлок | Питающие рядки малых пожарных секций |
| Ду 40 (1 1/2") | 48,0 | 3,5 | 4,0 | Сварка / фланцы / грувлок | Питающие трубопроводы дренчерных завес |
| Ду 50 (2") | 60,0 | 3,5 | 4,5 | Сварка / фланцы / грувлок | Сборные коллекторы и питающие стояки секций |
| Ду 65–80 | 75,5–88,5 | 4,0 | 4,5 | Сварка / фланцевое соединение | Магистральные распределительные стояки здания |
Способы монтажа: сварка, резьба и грувлок
В пожарных сетях Казахстана применяются три основных метода соединения труб ВГП. Выбор зависит от категории пожароопасности помещения, диаметра трубопровода и требований к обслуживанию.
Сварные соединения обеспечивают максимальную герметичность и механическую прочность. При электродуговой сварке черных труб ВГП важно не допускать образования внутреннего грата и наплывов металла, которые сужают проходное сечение и могут со временем засорить сопла оросителей.
Если проект предусматривает оцинкованные трубы ВГП, электросварка не рекомендуется из-за выгорания цинка в зоне околошовного пространства. В таких сетях применяют резьбовые фитинги из ковкого чугуна либо бессварные разъемные муфты (грувлок).
На ответвлениях под спринклеры часто применяют резьбовые тройники или механические врезные хомуты. Нарезка резьбы должна выполняться строго с сохранением нормативной толщины тела трубы под впадиной резьбы.
Особенности прокладки и крепления по нормам РК
Трубопроводы пожаротушения испытывают значительные динамические нагрузки в момент срабатывания клапанов управления. Недостаточный шаг или слабая фиксация опор приводят к деформации ветки и срыву спринклеров.
- Шаг креплений: для труб Ду 20–25 расстояние между подвесами составляет не более 2,5–3,0 м, для Ду 32–50 — не более 3,5–4,0 м;
- Концевые упоры: каждый распределительный рядок длиной более 12 м должен иметь концевой противосдвиговый фиксатор для гашения реактивной струи при вскрытии оросителей;
- Уклоны: для опорожнения и спуска конденсата водовоздушные и сухотрубные сети монтируются с уклоном не менее 0,005 (для питающих) и 0,01 (для распределительных линий) в сторону дренажных кранов;
- Сейсмические компенсаторы: на объектах Алматы и южных регионов Казахстана узлы пересечения деформационных швов обязательно оснащаются гибкими сильфонными вставками или компенсационными петлями.
Гидравлические испытания и промывка пожарных сетей
Перед сдачей в эксплуатацию смонтированная трубная система подвергается гидропневматической промывке со скоростью потока не менее 1,5 м/с для удаления окалины, стружки и монтажного мусора.
Гидравлические испытания на прочность проводятся давлением, равным 1,5 от рабочего (но не менее 1,0–1,5 МПа), с выдержкой под давлением не менее 10–15 минут. Проверяется отсутствие падения давления на манометрах КИПиА и видимых подтеков на сварных и резьбовых стыках.
В компании АТЛАНТ МЕТАЛЛ в Алматы можно заказать черные и оцинкованные водогазопроводные трубы ГОСТ 3262-75 обычной и усиленной серии с сертификатами заводских гидроиспытаний, резкой в размер проекта и оперативной доставкой по Казахстану.
FAQ
Почему для пожаротушения нельзя использовать легкую серию труб ВГП?
Легкая серия имеет уменьшенную толщину стенки. При нарезке резьбы под фитинги или накатке пазов под грувлок остаточная толщина металла становится недостаточной для выдерживания гидравлических ударов и давления опрессовки в 1,5–2,0 МПа.
Когда в пожарных сетях обязательно использовать оцинкованную трубу ВГП?
Оцинкованные трубы ВГП обязательны в сухотрубных, водовоздушных системах, а также в дренчерных завесах, где труба заполнена воздухом с переменной влажностью. Цинк защищает внутреннюю стенку от образования хлопьев ржавчины, способных забить сопла спринклеров диаметром 8–15 мм.
Можно ли варить оцинкованную трубу ВГП на распределительных рядках?
Сварка оцинкованных труб приводит к выгоранию цинкового покрытия как снаружи, так и изнутри шва. Если проект требует оцинковку, соединение выполняют на резьбе или грувлочных муфтах. В крайнем случае приварка допустима только со специальной последующей холодной цинковой пассивацией шва снаружи и изнутри.
Как рассчитать диаметр трубы ВГП под количество спринклеров?
Диаметр рассчитывается гидравлическим расчетом по нормативному расходу воды через оросители (обычно 0,08–0,16 л/с на спринклер). По типовой практике: на трубу Ду 20 устанавливают до 2 спринклеров, Ду 25 — до 4, Ду 32 — до 8, Ду 40 — до 15, Ду 50 — до 30 спринклеров.
Вывод
Применение сертифицированных труб ВГП обыкновенной и усиленной серий гарантирует долговечность и безотказность спринклерных установок при экстремальных нагрузках. Для комплектации систем пожаротушения выбирайте качественный металлопрокат с подтвержденными испытаниями на заводе-изготовителе в АТЛАНТ МЕТАЛЛ.
