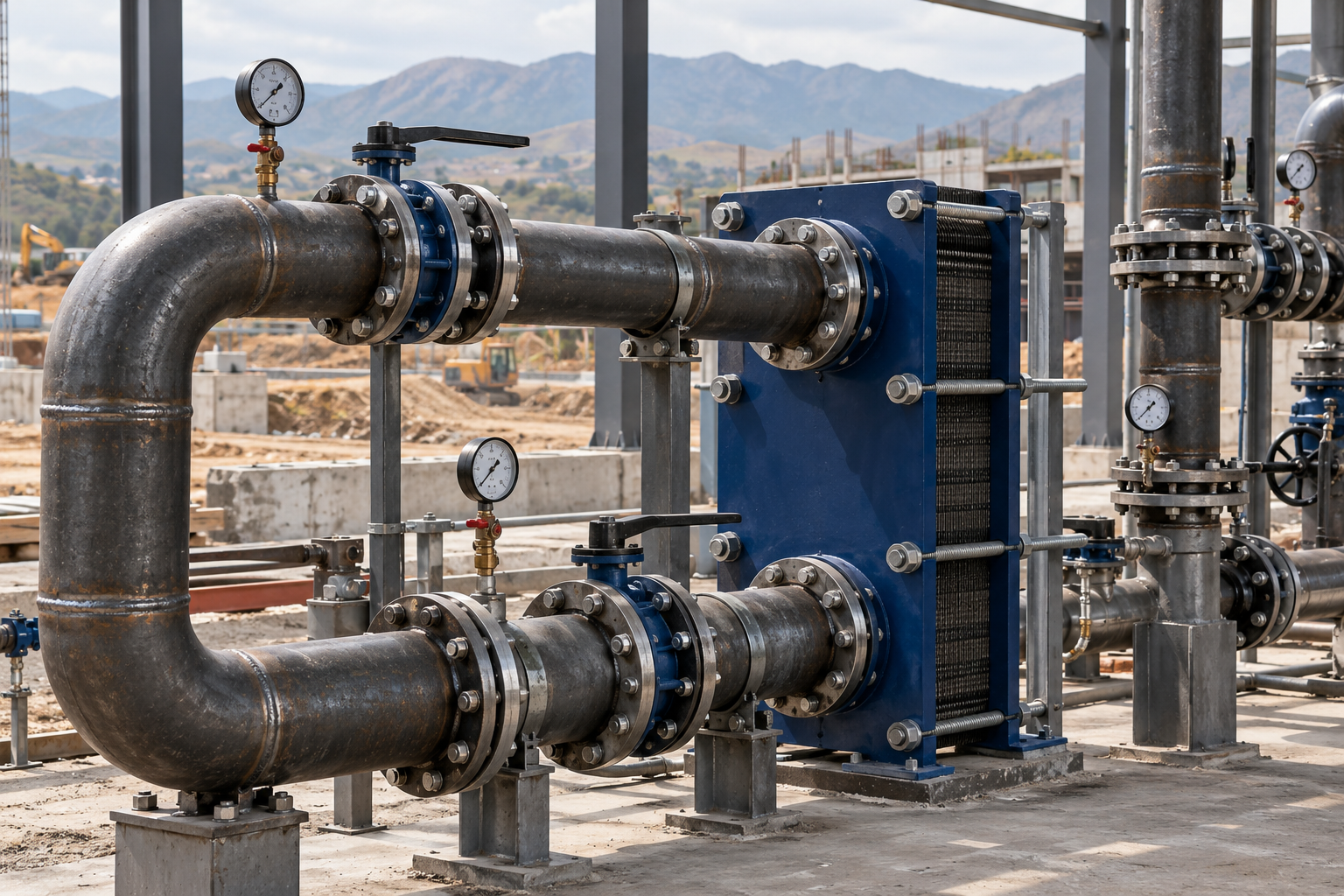

Разбираем инженерные тонкости обвязки пластинчатых теплообменников трубами ВГП: выбор серии стенки под параметры теплосети, правильное расположение запорной арматуры, виброкомпенсаторов и контрольных точек КИПиА в условиях тепловых пунктов Казахстана.
Узел пластинчатого теплообменника в индивидуальном тепловом пункте (ИТП) испытывает постоянные знакопеременные нагрузки: гидравлические пульсации от насосов, температурные расширения и перепады давления теплоносителя. Надежность всей системы напрямую зависит от характеристик используемых труб.
Водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75 остаются основным материалом для обвязки греющего и нагреваемого контуров благодаря высокой кольцевой жесткости, устойчивости к температурам свыше 115 °C и удобству сопряжения с фланцевой арматурой.
Параметры теплоносителя и выбор серии трубы ВГП
Первичный контур ИТП, подключенный к центральной теплосети, работает при повышенных температурах (до 130–150 °C в пиковые морозы) и расчетном давлении до 1,0–1,6 МПа (10–16 бар). Вторичный контур отопления или ГВС обычно функционирует в пределах 0,3–0,6 МПа при температурах 65–80 °C.
Для первичного контура применяют усиленную серию труб ВГП с увеличенной толщиной стенки. Это исключает деформацию при гидродинамических ударах и обеспечивает запас на кислородную коррозию в межотопительный сезон.
- Первичный греющий контур (ввод от сети): усиленная труба ВГП (стенка 4,0–4,5 мм для Ду 32–50) либо бесшовная/электросварная прямошовная труба при диаметрах свыше Ду 80;
- Вторичный контур отопления: обыкновенная серия ВГП (стенка 3,2–3,5 мм для Ду 32–50);
- Контур приготовления ГВС: усиленная оцинкованная труба ВГП либо черная труба с обязательной водоподготовкой для снижения коррозионного износа от свежей подпиточной воды.
Технические параметры труб ВГП для узлов ИТП
Ниже приведена сводная таблица подбора диаметров и серий стенки водогазопроводных труб для типовых пластинчатых теплообменников мощностью от 50 до 500 кВт.
| Тепловая мощность узла, кВт | Условный проход (Ду), мм | Наружный диаметр, мм | Рекомендуемая серия стенки (первичный контур) | Толщина стенки, мм | Масса 1 м трубы, кг |
|---|---|---|---|---|---|
| до 70 | Ду 25 | 33,5 | Усиленная | 4,0 | 2,91 |
| 70 – 150 | Ду 32 | 42,3 | Усиленная | 4,0 | 3,78 |
| 150 – 300 | Ду 40 | 48,0 | Усиленная | 4,0 | 4,34 |
| 300 – 500 | Ду 50 | 60,0 | Усиленная | 4,5 | 6,16 |
| 500 – 1000 | Ду 65 – 80 | 75,5 – 88,5 | Обыкновенная / Усиленная | 4,0 – 4,5 | 7,05 – 9,32 |
Схема пространственной обвязки: защита от механических напряжений
Пластинчатый теплообменник категорически запрещено использовать в качестве несущей опоры для подводящих трубопроводов. Вес стальных труб, заполненных водой, и динамические вибрации насосов должны полностью восприниматься независимыми опорными конструкциями.
При монтаже обвязки соблюдают строгую последовательность узлов по ходу движения теплоносителя:
- Запорная арматура: шаровые краны или дисковые затворы с межфланцевым креплением для быстрого отсечения теплообменника при сервисной промывке;
- Грязевик или сетчатый фильтр: обязателен на входе греющей и нагреваемой воды (размер ячейки не более 0,5–0,8 мм), чтобы предотвратить забивание пластин взвешенными частицами окалины и песка;
- Виброкомпенсаторы (резинокордовые гибкие вставки): устанавливаются между насосными группами и патрубками теплообменника для гашения высокочастотных колебаний;
- Спускные и промывочные краны: штуцеры Ду 15–20 из трубы ВГП врезаются на нижних участках патрубков между отсечным краном и пластинчатым блоком для подключения станции химической промывки CIP;
- Контрольно-измерительные приборы: бобышки под термогильзы и трехходовые краны с манометрами на всех четырех патрубках теплообменника.
Особенности сварки и сборки фланцевых соединений
Подключение трубы ВГП к штуцерам теплообменника чаще всего выполняется на плоских приварных (ГОСТ 12820) или воротниковых (ГОСТ 12821) фланцах. Качество сварочного шва имеет решающее значение, так как возле теплообменника теплоноситель движется с максимальными локальными турбулентностями.
При монтаже необходимо учитывать специфику сварки водогазопроводной трубы:
- Снятие фаски: для труб со стенкой более 3,2 мм обязательна разделка кромок под углом 30–35° для полного провара корня шва;
- Удаление грата и окалины: после приварки фланцев внутреннюю поверхность трубы тщательно зачищают, иначе сорвавшийся шлак моментально забьет каналы между пластинами;
- Равномерная затяжка шпилек: перекос фланца передает изгибающий момент на титановые или нержавеющие патрубки теплообменника, что приводит к протечке межпластинных уплотнений EPDM/NBR.
Частые ошибки при обвязке теплообменников трубами ВГП
Нарушения при проектировании и сборке узлов ИТП приводят к ускоренному заиливанию, разрушению прокладок и кавитационному износу трубной разводки.
- Отсутствие прямых участков перед расходомерами и регулирующими клапанами: искажает показания КИПиА и вызывает пульсации потока;
- Жесткая посадка без скользящих опор: температурное удлинение стальной трубы ВГП (до 1,2 мм на 1 метр при перепаде в 100 °C) деформирует порты теплообменного аппарата;
- Монтаж фильтра в перевернутом положении: шлам не оседает в грязевой камере, а летит напрямую в пластинчатый пакет;
- Использование тонкостенной электросварной трубы вместо усиленной ВГП на первичном контуре: приводит к сквозной коррозии в зоне термического влияния шва через 3–5 отопительных сезонов.
На складе АТЛАНТ МЕТАЛЛ в Алматы представлен полный сортамент черных и оцинкованных труб ВГП по ГОСТ 3262-75 обыкновенной и усиленной серий. Специалисты компании выполняют высокоточную резку в размер, комплектацию фланцами, отводами и организуют оперативную доставку партий металлопроката на строительные и реконструируемые объекты по всему Казахстану.
FAQ: Вопросы и ответы по трубам ВГП в обвязке ИТП
Можно ли использовать оцинкованную трубу ВГП на первичном контуре теплосети?
Не рекомендуется при температуре теплоносителя выше 60–70 °C. При высоких температурах в закрытых контурах с обессоленной водой цинковое покрытие теряет адгезию и отслаивается хлопьями, которые забивают каналы теплообменника. На первичном контуре применяют качественную черную усиленную трубу ВГП.
Какое расстояние выдерживать от отвода трубы до патрубка теплообменника?
Минимальный прямой участок перед входом в теплообменник должен составлять не менее 3–5 диаметров условного прохода (Ду) трубы. Это выравнивает профиль скоростей потока жидкости и снижает локальную эрозию пластин.
Какой тип фланцев предпочтителен для сопряжения трубы ВГП с теплообменником?
Для давлений до 1,0 МПа применяют плоские приварные фланцы (ГОСТ 12820). Для давлений свыше 1,6 МПа и при динамических пульсациях напора рекомендуется использовать воротниковые фланцы (ГОСТ 12821), обеспечивающие плавный переход напряжений от трубы к фланцевому диску.
Каким давлением опрессовывают узел обвязки из труб ВГП?
Испытательное гидравлическое давление для узлов ИТП обычно составляет 1,25–1,5 от рабочего расчетного давления контура (но не менее 1,0 МПа для первичного контура), с выдержкой под давлением не менее 10–15 минут перед промывкой и вводом в эксплуатацию.
Вывод
Грамотный выбор толщины стенки трубы ВГП, установка независимых опор и разгрузочных виброкомпенсаторов гарантируют долговечность пластинчатого теплообменника и безаварийную эксплуатацию теплопункта в течение десятков отопительных сезонов.
