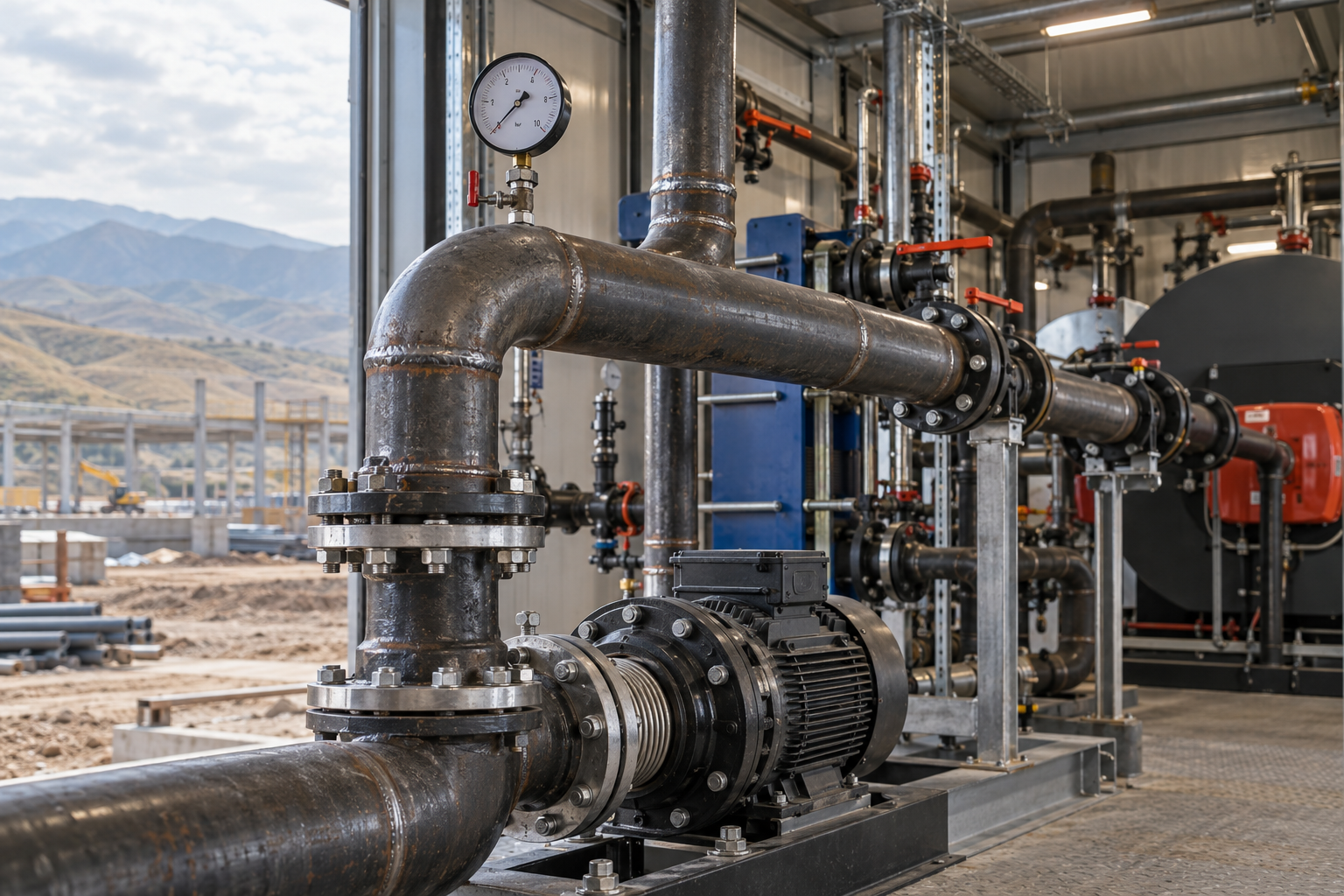

Разбираем инженерные правила обвязки блочно-модульных котельных стальными водогазопроводными трубами (ВГП). Рекомендации по выбору толщины стенки, монтажу вибровставок, компенсации линейных расширений и контролю качества швов по строительным нормам Казахстана.
Блочно-модульные котельные (БМК) поставляются на объекты Казахстана в виде готовых транспортабельных блоков полной заводской готовности. Внутри компактного модуля плотность оборудования предельно высока, а температурные перепады и вибрационные нагрузки от насосов создают жесткие условия для трубопроводов.
Для первичного котлового контура, обвязки горелок, газовых рамп и подпиточных линий традиционно применяются водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75. Разберем, как грамотно подобрать серию стенки, скомпоновать узлы и защитить систему от усталостных трещин и гидроударов.
Почему трубы ВГП остаются стандартом в обвязке БМК
Внутри котельного модуля запрещено использовать большинство полимерных материалов из-за прямого контакта с высокотемпературным теплоносителем (до 95–115 °C) и риска скачков давления при аварийных остановках циркуляции.
Стальная ВГП труба гарантирует расчетную прочность при компактной пространственной трассировке, где радиусы поворотов и межосевые расстояния ограничены габаритами контейнера.
- Стойкость к линейному расширению: коэффициент термического удлинения углеродистой стали в 8–10 раз ниже, чем у полипропилена, что исключает провисание участков между котлом и коллектором;
- Механическая жесткость: трубопроводная обвязка выдерживает вес установленной запорно-регулирующей арматуры, сетчатых фильтров и чугунных смесительных клапанов без деформации несущих кронштейнов;
- Пожаро- и взрывобезопасность: сталь полностью исключает риски при монтаже газовых подводок и топливных рамп котлоагрегатов;
- Удобство комбинированного монтажа: возможность быстрой нарезки резьбы на патрубках Ду 15–50 и выполнения надежных стыковых сварных швов на магистралях Ду 65–100.
Выбор серии стенки ВГП под функциональные контуры котельной
В зависимости от рабочей среды и расчетного давления внутри БМК применяются легкая, обыкновенная и усиленная серии труб ВГП. Ошибочный выбор стенки приводит либо к ускоренному коррозионному износу на подпитке, либо к перегрузке металлоконструкций контейнера.
| Функциональный узел БМК | Рекомендуемый диаметр (Ду) | Серия стенки по ГОСТ 3262-75 | Толщина стенки (мм) | Тип соединений |
|---|---|---|---|---|
| Газовая рампа котла (низкое / среднее давление) | Ду 20 – Ду 50 | Обыкновенная / Усиленная | 2.8 – 4.0 | Сварка + фланцы к клапанам |
| Первичный контур котла (подача / обратка) | Ду 40 – Ду 100 | Обыкновенная | 3.5 – 4.5 | Сварка встык, фланцевые соединения |
| Линия подпитки и ХВО (сырая вода) | Ду 15 – Ду 32 | Усиленная или Оцинкованная | 3.2 – 4.0 | Резьбовые муфты / сварка |
| Дренажные и сбросные линии предохранительных клапанов | Ду 25 – Ду 65 | Легкая / Обыкновенная | 2.8 – 3.5 | Сварные отводы, безнапорный сброс |
| Обвязка КИПиА, манометров и термометров | Ду 15 – Ду 20 | Усиленная | 3.2 – 3.5 | Резьба под бобышки и трехходовые краны |
Борьба с вибрацией и напряжениями от насосных групп
Основная проблема компактных котельных модулей — передача низкочастотной вибрации от сетевых и котловых насосов на жестко сваренные стальные трубопроводы. Без виброразвязки циклические нагрузки концентрируются в околошовных зонах сварных стыков, приводя к образованию микротрещин.
Для защиты системы на всасывающих и нагнетающих патрубках насосов монтируются гибкие резинокордные антивибрационные компенсаторы (вибровставки).
Стальная труба ВГП со стороны насоса должна крепиться на скользящих или направляющих опорах. Жесткая заделка трубы вблизи фланца насоса нивелирует работу вибровставки и передает крутящий момент на корпус агрегата.
Рекомендуется выдерживать прямой участок трубы ВГП длиной не менее 3–5 диаметров перед входом в насос для стабилизации потока теплоносителя и предотвращения кавитационного шума.
Особенности монтажа распределительных узлов и коллекторов
В блочно-модульных котельных гидравлическое разделение котлового и сетевого контуров выполняется через распределительные гидрострелки и коллекторы. При сборке этих узлов из труб ВГП важно соблюдать соосность и шаг врезки отводов.
Врезка патрубков в магистральную трубу выполняется с разделкой кромок и полным проваром корня шва. Выступание торца штуцера внутрь коллектора недопустимо, так как это создает дополнительное гидравлическое сопротивление и провоцирует отложение шлама.
На вертикальных стояках и горизонтальных магистралях обязательно закладывается расчетная компенсация линейных расширений с установкой сильфонных компенсаторов осевого типа или П-образных участков.
Чек-лист входного контроля и монтажа труб ВГП в котельной
- Проверка геометрии и овальности: отклонение по наружному диаметру и овальность торцов труб не должны превышать допусков ГОСТ 3262-75 для качественной сборки под сварку;
- Зачистка околошовной зоны: торцы труб зачищаются от окалины и ржавчины до металлического блеска на ширину не менее 20 мм;
- Контроль соосности: смещение кромок стыкуемых труб ВГП не должно превышать 10% от толщины стенки (максимум 0.5 мм);
- Антикоррозийная обработка: после проведения гидростатических испытаний давлением 1.5 Рраб трубы снаружи покрываются термостойким грунтом (ГФ-021) и эмалью в 2 слоя;
- Теплоизоляция: трубопроводы подачи и обратки изолируются фольгированными базальтовыми цилиндрами или вспененным каучуком для минимизации теплопотерь внутри модуля.
Где заказать сертифицированную трубу ВГП в Казахстане
Для ответственных объектов теплоэнергетики и сборки котельных модулей компания «АТЛАНТ МЕТАЛЛ» поставляет стальные водогазопроводные трубы ГОСТ 3262-75 всех типоразмеров от Ду 15 до Ду 100 обыкновенной и усиленной серии.
Металлопрокат хранится на крытых складских площадках в Алматы, сопровождается заводскими сертификатами соответствия и проходит строгий входной контроль геометрии стенки. Доступна точная резка в размер и оперативная доставка по всей территории Казахстана.
FAQ
Можно ли использовать тонкостенную электросварную трубу вместо ВГП в котельной?
В магистральных контурах отопления и газоснабжения котельных рекомендуется использовать именно трубы ВГП по ГОСТ 3262-75. Они обладают нормированной толщиной стенки и запасом прочности на коррозию, а также допускают нарезку резьбы, что критично для монтажа запорной арматуры и приборов КИПиА.
Какая серия стенки ВГП предпочтительна для газопровода внутри БМК?
Для внутренних газопроводов низкого и среднего давления применяется обыкновенная (толщина 2.8–3.5 мм) или усиленная серия ВГП. Использование легкой тонкостенной трубы на газовых линиях не допускается строительными нормами РК.
Нужно ли оцинковывать трубы ВГП для закрытого контура отопления?
Нет, в закрытых системах теплоснабжения с деаэрированной водой оцинкованная труба не требуется, так как при температурах выше 60 °C происходит ускоренное разрушение цинкового слоя с образованием осадка. Оцинкованную ВГП целесообразно использовать на линиях исходного холодного водоснабжения и подпитки.
Как защитить швы труб ВГП от растрескивания при вибрации насосов?
Необходимо монтировать гибкие вибровставки непосредственно у фланцев насосов, устанавливать трубные кронштейны с демпфирующими резиновыми прокладками и не допускать опирания тяжелой трубопроводной арматуры на корпус насоса.
Вывод
Качественная обвязка блочно-модульной котельной требует точного соответствия параметров трубы условиям температуры и давления. Использование стальных труб ВГП с правильной серией стенки, установкой виброкомпенсаторов и надежной термоизоляцией гарантирует безаварийную эксплуатацию БМК в климатических условиях Казахстана на протяжении десятков лет.
