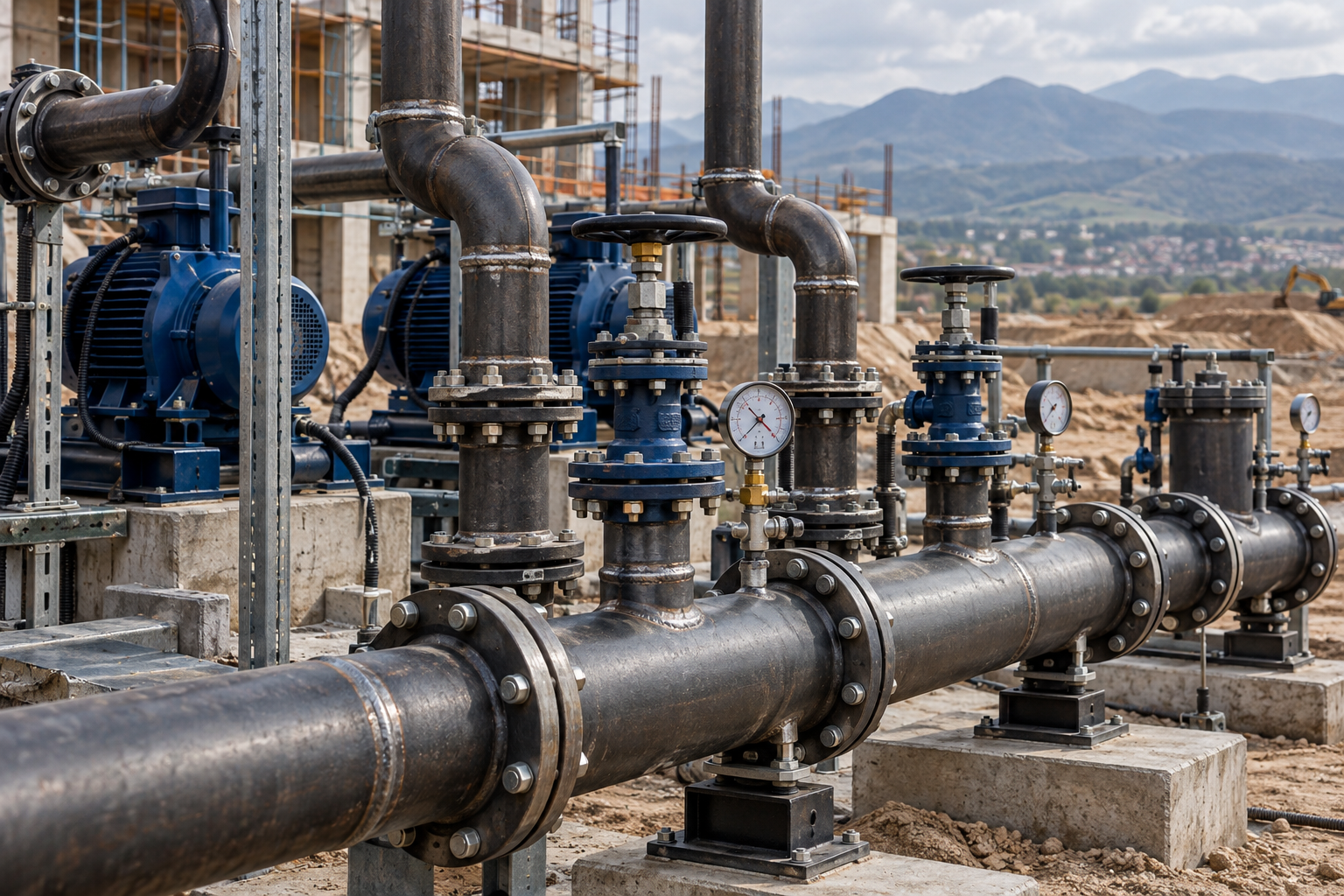

Разбираем правила обвязки насосных групп повышения давления, пожаротушения и водомерных узлов стальными трубами ВГП: расчет скоростей потока, гашение вибраций и сварные соединения по нормам СП РК.
Насосные станции пожаротушения, хозяйственно-питьевого водоснабжения и узлы коммерческого учета воды испытывают постоянные динамические нагрузки, гидроудары и вибрацию от работы насосных агрегатов. В таких узлах стальная водогазопроводная труба (ВГП по ГОСТ 3262-75) остается безальтернативным материалом благодаря высокой механической жесткости и способности выдерживать пиковые давления до 25–32 бар.
В условиях сейсмической активности Алматы и перепадов давления в магистральных сетях Казахстана правильный расчет диаметров коллекторов и виброизоляция трубной обвязки определяют безаварийную службу оборудования на десятилетия.
Почему для насосных групп выбирают именно усиленные трубы ВГП
Главная ошибка при комплектации технических помещений — использование тонкостенных электросварных прямошовных труб общего назначения вместо усиленной серии ВГП. В зонах всасывающих и напорных коллекторов металл подвергается пульсирующей усталостной нагрузке.
Усиленная труба ВГП отличается увеличенной толщиной стенки (от 3.2 до 4.5 мм в ходовых диаметрах Ду 25–80), что дает критический запас прочности при гидроударах в момент пуска мощных электродвигателей. Кроме того, увеличенная толщина стенки замедляет сквозную коррозию при контакте с насыщенной кислородом холодной водой.
Напорные линии систем автоматического пожаротушения по нормам СП РК не допускается монтировать из полимерных материалов внутри насосных станций — здесь применяются только стальные трубы с надежными фланцевыми и сварными стыками.
Критерии подбора диаметров на всасывающих и напорных линиях
Диаметр труб обвязки насосной группы никогда не подбирают вслепую по диаметру патрубка самого насоса. Патрубки агрегата часто заужены заводом для повышения компактности корпуса, а скорость движения воды в трубопроводах жестко регламентирована нормами проектирования.
- Всасывающий коллектор: скорость потока воды не должна превышать 1.0–1.2 м/с во избежание явления кавитации и срыва потока на крыльчатке насоса. Диаметр трубы ВГП здесь всегда на один-два типоразмера больше диаметра всасывающего фланца насоса;
- Напорный коллектор: допустимая скорость воды составляет 1.5–2.0 м/с (для пожарных систем допускается до 3.0 м/с). Это предотвращает шум, снижает гидравлические потери на трение и защищает стенки от эрозионного износа;
- Переходы диаметров: на горизонтальных всасывающих линиях применяются только косые (эксцентрические) переходы широкой стороной книзу, чтобы исключить образование воздушных мешков («карманов»).
Сравнительная таблица параметров труб ВГП для узлов насосных станций
| Условный проход (Ду), мм | Наружный диаметр, мм | Толщина стенки (усиленная), мм | Рекомендуемый расход воды при v=1.5 м/с, м³/ч | Назначение в узле обвязки |
|---|---|---|---|---|
| Ду 25 (1") | 33.5 | 3.2 | 2.6 | Дренажные и байпасные линии, импульсные трубки КИП |
| Ду 32 (1 1/4") | 42.3 | 3.2 | 4.3 | Линии подпитки, манометрические узлы, жокей-насосы |
| Ду 40 (1 1/2") | 48.0 | 3.5 | 6.8 | Напорные патрубки насосов малой мощности, байпасы |
| Ду 50 (2") | 60.0 | 3.5 | 10.6 | Обвязка индивидуальных насосов, водомерные вводы |
| Ду 65 (2 1/2") | 75.5 | 4.0 | 17.9 | Распределительные гребенки, пожарные гидранты |
| Ду 80 (3") | 88.5 | 4.0 | 27.1 | Главные напорные коллекторы зданий до 9–12 этажей |
| Ду 100 (4") | 114.0 | 4.5 | 42.4 | Магистральные всасывающие и пожарные коллекторы |
Правила защиты от вибрации и компенсации нагрузок
Насосный агрегат генерирует высокочастотную вибрацию, которая по жесткой стальной трубе быстро передается на конструкции здания, вызывая разрушение сварных стыков и ослабление резьб.
Для защиты системы соблюдают строгие правила монтажа:
- Установка гибких вставок (виброкомпенсаторов): резинокордные компенсаторы монтируются непосредственно за напорным и перед всасывающим патрубком насоса. Они компенсируют продольные и поперечные смещения;
- Независимые опоры: вес трубопроводной обвязки, тяжелой чугунной арматуры и обратных клапанов не должен передаваться на корпус насоса. Все коллекторы крепятся на массивные напольные стойки или подвесы с виброизолирующими прокладками;
- Сейсмические крепления: на объектах Алматинского региона применяют жесткие двухосевые раскрепления стояков и гребенок, предотвращающие раскачивание коллекторов при подземных толчках.
Особенности монтажа водомерных узлов по нормам водоканалов РК
Водомерный узел на вводе в здание монтируется строго по типовым схемам (альбомам ЦИРВ). Любое отклонение в длинах прямых участков приведет к отказу инспектора водоканала в опломбировке прибора учета.
Для обеспечения ламинарного движения потока перед турбинным или крыльчатым расходомером требуется прямой участок трубы ВГП длиной не менее 3–5 Ду, а после счетчика — не менее 1–2 Ду. Вся обвязка водомерной рамки собирается на приварных фланцах с установкой сетчатого грязевика, запорных дисковых затворов и байпасной опломбированной линии.
Для монтажа ответственных узлов водоснабжения на складах компании АТЛАНТ МЕТАЛЛ всегда доступен сертифицированный прокат: вы можете заказать водогазопроводные трубы нужной толщины стенки с оперативной заводской резкой в размер и доставкой по Алматы и регионам Казахстана.
Частые ошибки при сборке коллекторов и их последствия
- Сварка встык труб с разной толщиной стенки без разделки кромок: приводит к непровару корня шва и образованию внутренней ступеньки, создающей гидродинамический шум и завихрения;
- Жесткая заделка труб в стены насосной: проход через перекрытия и стены выполняется только через стальные гильзы с заполнением негорючим эластичным герметиком, иначе труба перетрется от вибраций;
- Отсутствие антикоррозийного покрытия под изоляцией: на холодных водоводах образуется конденсат. Черные трубы ВГП перед нанесением каучуковой теплоизоляции обязательно грунтуются в 2 слоя составами ГФ-021;
- Использование резьбовых сгонов на диаметрах свыше Ду 50: при диаметре более 2 дюймов в насосных станциях допускаются исключительно фланцевые или приварные соединения.
Часто задаваемые вопросы (FAQ)
Можно ли использовать оцинкованную трубу ВГП под сварку в обвязке насосной?
Да, но с обязательной зачисткой слоя цинка на 20–30 мм от торца перед началом сварочных работ. Сварка по цинку приводит к насыщению шва газами, образованию пор, хрупкости металла и выделению токсичных паров оксида цинка. После сварки шов снаружи восстанавливается цинконаполненной грунтовкой.
Чем усиленная серия ВГП отличается от обыкновенной?
Усиленная труба имеет увеличенную толщину металлической стенки (например, для Ду 50 толщина составляет 4.0 мм против 3.5 мм у обыкновенной). Это позволяет выдерживать испытательное гидростатическое давление до 3.1 МПа (32 кгс/см²) против 2.4 МПа у легких серий.
Какой минимальный радиус гибки допускается для стальных труб ВГП?
При холодной гибке на трубогибе минимальный радиус изгиба по оси трубы должен составлять не менее 3.5–4 наружных диаметров трубы. Для крутых поворотов в насосных используются готовые приварные бесшовные отводы 90° по ГОСТ 17375.
Какая допустимая овальность торцов трубы при монтаже под фланцы?
По ГОСТ 3262-75 овальность и разнотолщинность не должны выводить размеры трубы за предельные отклонения по наружному диаметру и толщине стенки (не более ±10% по толщине стенки).
Вывод
Надежность насосных станций и водомерных узлов зависит от правильного запаса прочности металла, расчета скоростей теплоносителя и качественной виброизоляции. Использование усиленных водогазопроводных труб ВГП гарантирует устойчивость к гидроударам и долговечность всей инженерной сети здания.
Для комплектации объектов качественным металлопрокатом обращайтесь к специалистам «АТЛАНТ МЕТАЛЛ» — поможем с расчетом тоннажа, подбором диаметров и своевременной отгрузкой со склада.
