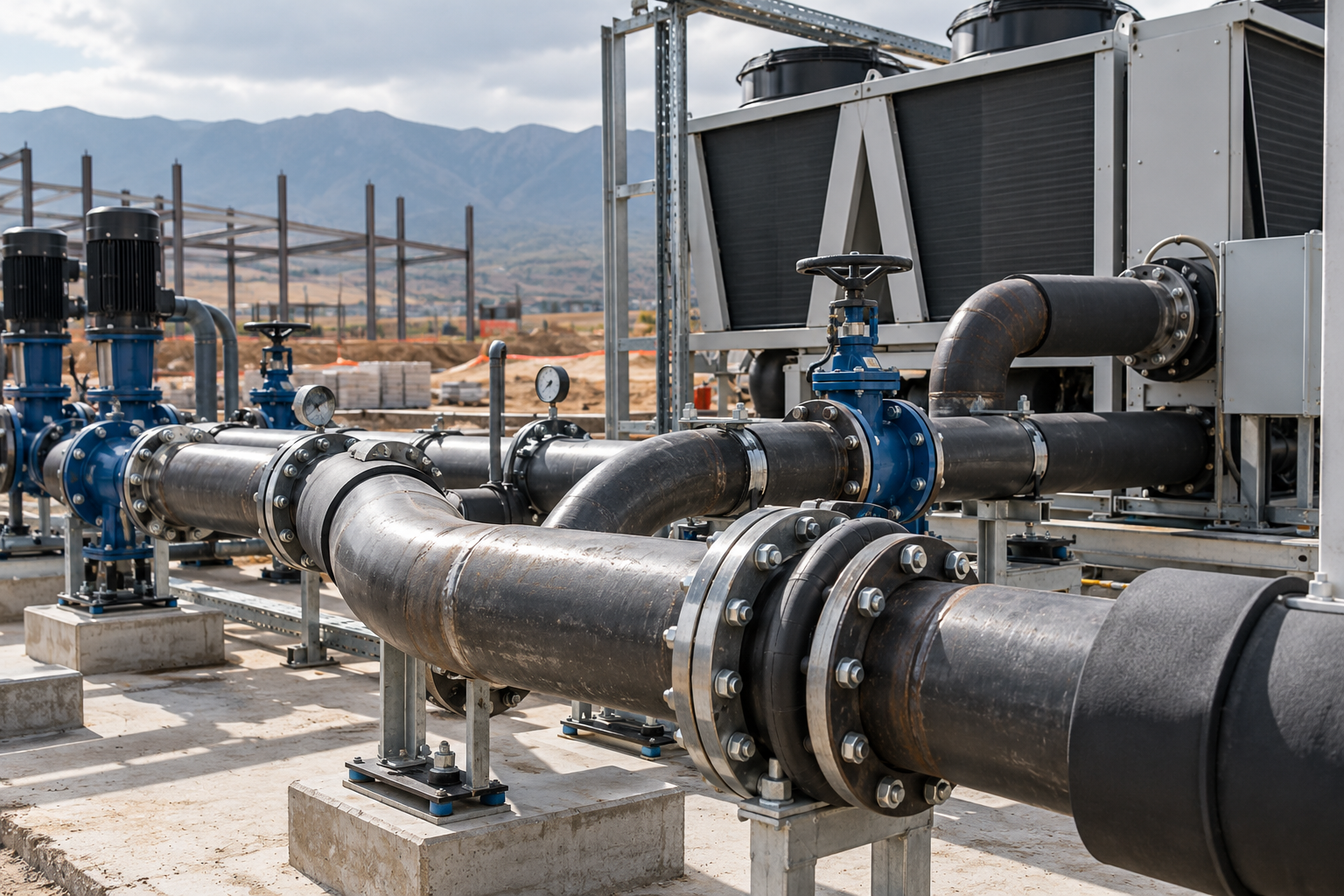

Разбираем инженерные требования к водогазопроводным стальным трубам (ВГП) при обвязке чиллеров, фанкойлов и промышленных контуров холодоснабжения. Рассказываем о подборе толщины стенки, защите от скрытой подпленочной коррозии и тонкостях виброизоляции в климатических условиях Казахстана.
Системы центрального кондиционирования и технологического холодоснабжения коммерческих центров, производственных цехов и складов в Казахстане работают при постоянных перепадах температур и высоких рисках образования конденсата. В качестве основного конструкционного материала для гидравлических контуров с хладоносителем традиционно применяются водогазопроводные трубы (ВГП) по ГОСТ 3262-75.
Стальной трубопровод обеспечивает необходимую жесткость на длинных трассах, выдерживает гидроудары при переключении циркуляционных насосов и сохраняет геометрию при резких изменениях температуры теплоносителя от +5 °C до +45 °C в реверсивных схемах.
Особенности работы ВГП труб в контурах охлаждения
В отличие от классического отопления, магистрали холодоснабжения постоянно находятся в зоне риска выпадения поверхностного конденсата («точки росы»). Попадание влаги под теплоизоляцию приводит к агрессивной подпленочной коррозии, способной вывести из строя стальную трубу со стандартной стенкой за 4–6 лет эксплуатации.
Поэтому проектировщики и монтажные бригады в Алматы отдают предпочтение усиленным сериям ВГП труб с обязательным нанесением защитных эпоксидных или цинконаполненных грунтов перед монтажом теплоизоляционных цилиндров.
- Температурный диапазон: стандартный график хладоносителя (вода или 30–40% раствор пропиленгликоля) составляет 7/12 °C, что требует бесшовной пароизоляции каждого стыка.
- Рабочее давление: в высотных зданиях статическое давление столба жидкости достигает 1.0–1.6 МПа, что диктует выбор усиленной стенки.
- Вибрационные нагрузки: компрессорные агрегаты чиллеров передают вибрацию на гидравлический контур, требуя установки гибких вибровставок и жестких направляющих опор.
Выбор серии стенки ВГП трубы для систем холодоснабжения
Для контуров хладоносителя применяются обыкновенные и усиленные водогазопроводные трубы. Легкую серию использовать запрещено из-за риска ускоренного утонения стенки при кавитации и гидродинамических нагрузках.
| Условный проход (Ду), мм | Наружный диаметр, мм | Обыкновенная стенка, мм | Усиленная стенка, мм | Рекомендуемая сфера применения |
|---|---|---|---|---|
| Ду 25 | 33.5 | 3.2 | 4.0 | Подключение оконечных фанкойлов и приточных установок |
| Ду 32 | 42.3 | 3.2 | 4.0 | Поэтажные ответвления и распределительные гребенки |
| Ду 50 | 60.0 | 3.5 | 4.5 | Стояки холодоснабжения и распределительные узлы секций |
| Ду 80 | 88.5 | 4.0 | 4.5 | Магистрали от чиллеров и насосных групп |
| Ду 100 | 114.0 | 4.5 | 5.0 | Главные коллекторы и обвязка хладоцентров большой мощности |
Методы соединения и правила монтажа обвязки чиллера
На магистральных участках холодоснабжения приоритетным методом является электродуговая сварка неповоротных стыков с формированием равномерного корневого валика без наплывов, сужающих живое сечение. Внутри запорно-регулирующих узлов применяются фланцевые и муфтовые разъемные соединения.
При монтаже гидравлической обвязки чиллера критически важно соблюдать правильную последовательность узлов:
- Установка виброкомпенсаторов (резинокордных гибких вставок) непосредственно на патрубках испарителя для гашения вибрации от компрессоров.
- Монтаж грязевиков и сетчатых фильтров на обратной линии перед насосом для защиты теплообменника от окалины и механических примесей.
- Установка автоматических балансировочных клапанов и расходомеров для стабилизации протока хладоносителя.
- Обустройство сервисных штуцеров слива и заправки антифриза в нижних точках, а также автоматических воздухоотводчиков в верхних точках контура.
Защита от коррозии и пароизоляция трубопроводов
Главный враг стальных хладопроводов — влага воздуха, конденсирующаяся на холодной поверхности металла. Простая минераловатная изоляция без герметичного пароизоляционного слоя приводит к накоплению влаги внутри утеплителя, потере изолирующих свойств и сквозной коррозии трубы.
Технологический регламент подготовки труб ВГП перед изоляцией включает:
- Очистку наружной поверхности трубы от прокатной окалины и следов ржавчины до степени Sa 2.5 или St 3;
- Обезжиривание и нанесение двух слоев антикоррозийного грунта на эпоксидной или полиуретановой основе толщиной не менее 80–120 мкм;
- Монтаж трубной изоляции из вспененного каучука с закрытопористой структурой с обязательным проклеиванием всех продольных и поперечных швов специальным клеем;
- Герметизацию проходов через перекрытия и стены с установкой изолированных гильз без мостиков холода.
Подбор металлопроката на складе АТЛАНТ МЕТАЛЛ в Алматы
Для монтажа ответственных контуров вентиляции и холодоснабжения компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные трубы по ГОСТ 3262-75 из качественных углеродистых марок стали (Ст2сп, Ст3сп, Ст10, Ст20). Вся продукция проходит гидравлические заводские испытания и ультразвуковой контроль сварного шва.
На металлобазе в Алматы доступна прямая резка труб ВГП в проектный размер, оперативная комплектация сопутствующим прокатом, фланцами и отводами, а также быстрая отгрузка собственным транспортом по Алматы и всем регионам Казахстана.
Часто задаваемые вопросы
Можно ли использовать оцинкованную трубу ВГП для гликолевых контуров холодоснабжения?
Применение оцинкованных труб для растворов этиленгликоля и пропиленгликоля не рекомендуется, так как гликоль вступает в реакцию с цинковым покрытием, образуя нерастворимые осадки, забивающие теплообменники и клапаны. Для антифризов используют черную трубу ВГП с антикоррозийными присадками в теплоносителе.
Какое давление опрессовки применяется для контуров холодоснабжения?
По нормам РК гидравлические испытания систем холодоснабжения проводятся давлением, равным 1.5 от рабочего, но не менее 0.6 МПа (обычно 1.0–1.2 МПа) в течение не менее 10 минут при отключенном чиллере и мембранных расширительных баках.
Почему на чиллерах нельзя монтировать жесткие трубы прямо к фланцам агрегата?
Компрессоры чиллера генерируют постоянные вибрационные колебания. Жесткое прямое крепление стальной трубы ВГП передает вибрацию на строительные конструкции здания и вызывает усталостные трещины в сварных швах и трубных досках испарителя. Установка вибровставок обязательна.
Вывод
Водогазопроводные трубы остаются надежной основой инженерных систем холодоснабжения и кондиционирования зданий. Грамотный расчет условного диаметра Ду, выбор усиленной стенки, качественная сварка и герметичная гидро-пароизоляция гарантируют безаварийную эксплуатацию контура на протяжении десятков лет.
