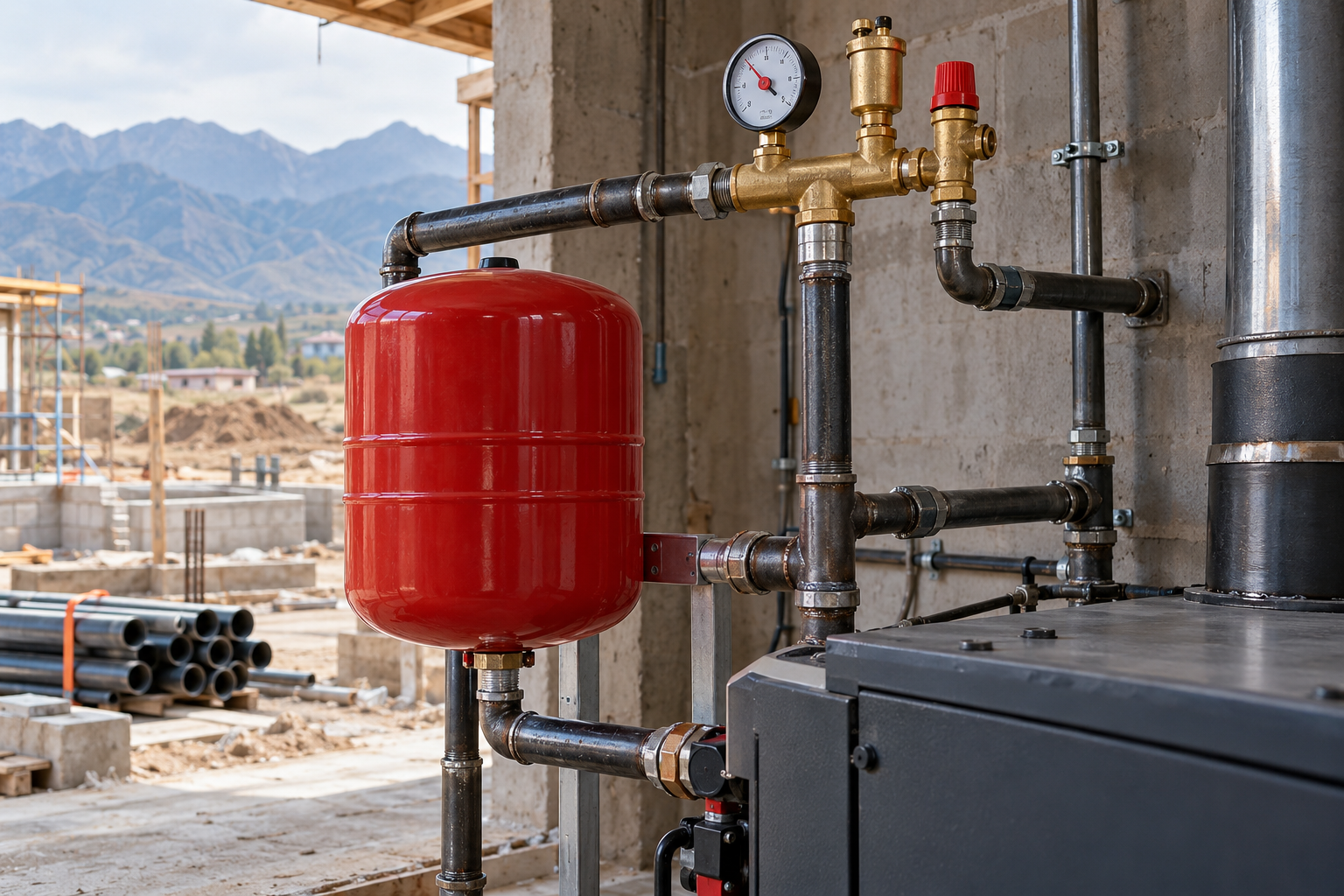

Разбираем монтаж групп безопасности котла, мембранных расширительных баков и безнапорных сбросных линий с применением стальных водогазопроводных труб (ВГП). Схемы обвязки, выбор диаметра и предотвращение аварийных ситуаций.
Узлы безопасности котельной и тепловых пунктов работают в жестких температурных режимах. При перегреве теплоносителя давление резко возрастает, поэтому применение полимерных подводок в критических точках обвязки котла несет риск мгновенного разрыва.
Для обвязки групп безопасности, мембранных расширительных баков (экспанзоматов) и вывода сбросных трубопроводов в Казахстане традиционно применяют стальные водогазопроводные трубы по ГОСТ 3262-75. Сталь держит критические температуры свыше 115 °C и выдерживает гидродинамический удар при срабатывании аварийного клапана.
Почему узлы безопасности обвязывают именно стальной трубой ВГП
Группа безопасности включает в себя автоматический воздухоотводчик, манометр и пружинный сбросной клапан. Этот узел монтируется на выходе из теплогенератора на участке подачи, где температура теплоносителя максимальна.
При закипании котла пар и пароводяная смесь поступают напрямую в группу безопасности. Труба ВГП обеспечивает необходимую жесткость конструкции и исключает деформацию посадочных резьб подрывного клапана.
- Термическая стойкость: сталь марки Ст2сп/Ст3сп сохраняет механическую прочность при аварийном закипании теплоносителя;
- Жесткость консольного монтажа: массивные латунные узлы безопасности и расширительные баки объемом до 25–50 литров требуют надежной фиксации без провисания;
- Устойчивость к динамическим нагрузкам: резкое открытие сбросного клапана создает реактивную силу, способную вырвать полимерный фитинг.
Подбор диаметра трубы ВГП и серии стенки для экспанзоматов
Подключение мембранного бака к обратной магистрали выполняется трубой строго рассчитанного сечения. Заужение диаметра подводящей трубы замедляет компенсацию объемного расширения воды и вызывает ложные скачки давления в системе.
Для баков емкостью до 50 литров применяется труба ВГП Ду 20 (3/4"). Для баков объемом от 80 до 300 литров минимальный условный проход составляет Ду 25 (1"), а для промышленных экспанзоматов от 500 литров — Ду 32–Ду 50.
| Узел обвязки | Рекомендуемый Ду трубы ВГП | Серия стенки по ГОСТ 3262-75 | Тип соединения | Рабочая задача |
|---|---|---|---|---|
| Группа безопасности котла (до 50 кВт) | Ду 25 (1") | Обыкновенная (3,2 мм) | Резьбовое (G 1") | Устойчивость к пару и гидроударам |
| Подводка к расширительному баку (до 50 л) | Ду 20 (3/4") | Обыкновенная (2,8 мм) | Резьба / сгон с разъемной муфтой | Компенсация температурного расширения |
| Подводка к баку (80–300 л) | Ду 25 – Ду 32 | Обыкновенная (3,2 мм) | Резьбовое / сварное | Беспрепятственный ток теплоносителя |
| Подводка к баку (от 500 л) | Ду 40 – Ду 50 | Усиленная (3,5–4,0 мм) | Фланцевое / сварное | Исключение гидравлического сопротивления |
| Сбросная линия от клапана | Равна Ду клапана (Ду 15–32) | Легкая / обыкновенная | Резьба / сварка | Безопасный отвод кипятка в канализацию |
Правила прокладки сбросных линий от предохранительных клапанов
Отводящая труба от предохранительного клапана должна выводиться в видимую зону — в приямок, воронку с разрывом струи или дренажный трап котельной. Категорически запрещено глушить сброс или врезать его напрямую в напорную канализацию без разрыва струи.
Диаметр сбросной стальной трубы ВГП не должен быть меньше диаметра выходного патрубка клапана. На всей длине сбросной линии не допускается установка запорной арматуры (кранов, задвижек) или сужающих переходников.
- Отвод монтируется с постоянным уклоном не менее 0,003 в сторону точки слива для исключения застоя воды;
- При длине сбросной линии более 2 метров труба крепится отдельными хомутами к стене, чтобы реактивное усилие пара не передавалось на корпус клапана;
- Для высокотемпературных систем паропровода и котельных сбросной трубопровод теплоизолируют для защиты обслуживающего персонала от ожогов.
Особенности резки, нарезки резьбы и монтажа узлов
Для монтажа приборов безопасности и баков на трубах ВГП нарезается трубная цилиндрическая резьба по ГОСТ 6357-81. Стенка обыкновенной серии позволяет получить полноценный профиль резьбы без ослабления тела трубы.
Перед мембранным баком обязательно монтируется специальный сервисный кран с защитой от случайного перекрытия (со съемной ручкой или пломбировкой) и дренажный штуцер. Это позволяет опорожнять и обслуживать бак без остановки и слива всей системы отопления объекта.
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные водогазопроводные трубы по ГОСТ 3262-75 со склада в Алматы. Мы выполняем точную резку трубного проката в размер проекта и организуем оперативную доставку по стройплощадкам и котельным Казахстана.
Часто задаваемые вопросы (FAQ)
Можно ли подключать расширительный бак гибкой подводкой вместо трубы ВГП?
Для стационарных систем отопления гибкие резиновые шланги в оплетке использовать не рекомендуется: со временем резина пересыхает, заужает сечение и теряет эластичность. Жесткая подводка из стальной трубы ВГП обеспечивает долговечность и исключает риск протечки при гидроударе.
Где лучше врезать подводку расширительного бака в систему?
Подводка расширительного бака врезается в обратную магистраль системы отопления непосредственно перед циркуляционным насосом на стороне всасывания (в точке с наименьшей температурой и минимальным динамическим давлением).
Разрешено ли устанавливать шаровой кран между котлом и группой безопасности?
Нет, согласно строительным нормам и правилам безопасности РК, установка любой запорной арматуры на участке трубопровода между теплогенератором и группой безопасности строго запрещена.
Какую серию трубы ВГП выбрать для узлов безопасности — легкую или обыкновенную?
Рекомендуется использовать обыкновенную или усиленную серию стенки. Легкая труба имеет тонкую стенку, которая после нарезки резьбы клуппом становится уязвимой к коррозии и изгибающим нагрузкам.
Вывод
Грамотный выбор стальных водогазопроводных труб для групп безопасности, расширительных баков и сбросных линий гарантирует безаварийную эксплуатацию котельной. Соблюдение нормативных диаметров и использование качественного проката по ГОСТ 3262-75 защищает объект от перепадов давления и тепловых аварий.
