Практический гид по бестраншейной прокладке стальных труб ВГП: выбор усиленной стенки под нагрузки вдавливания, монтаж защитных футляров под дорогами и защита сварных швов в грунте.
При строительстве городских коммуникаций в Алматы и других регионах Казахстана вскрытие дорожного полотна или тротуаров часто запрещено регламентами акиматов. В таких условиях водогазопроводные стальные трубы (ГОСТ 3262-75) монтируют бестраншейным методом — через горизонтально-направленное бурение (ГНБ), управляемый прокол грунта или внутри стальных защитных футляров.
В отличие от открытой траншеи, бестраншейная прокладка подвергает трубу высоким динамическим и тяговым нагрузкам, риску повреждения заводской изоляции и механическому срезу сварных стыков. Разберем правила подбора труб ВГП и технологии защиты трубопровода при скрытых проходках.
Почему для закрытых проходок выбирают стальные трубы ВГП
Хотя полимерные материалы популярны в наружных сетях, стальные трубы ВГП остаются безальтернативными при пересечении автомагистралей, железнодорожных путей, скальных или подвижных грунтов с высоким риском проседания.
- Кольцевая жесткость: способность выдерживать давление тяжелого транспорта и плотных пластов грунта без деформации сечения;
- Стойкость к продольному сжатию: при гидравлическом продавливании труба передает усилие домкратов без потери прямолинейности;
- Температурная стабильность: возможность подачи перегретого теплоносителя и газа высокого давления в стесненных городских условиях.
Параметры подбора труб ВГП для прокола и футляров
Для бестраншейной протяжки или вдавливания категорически не подходит легкая серия труб с тонкой стенкой. Возникающие осевые напряжения и трение о каменистый грунт приводят к смятию торцов и деформации геометрии.
| Условный проход (Ду), мм | Наружный диаметр, мм | Рекомендуемая серия по ГОСТ 3262-75 | Толщина стенки, мм | Макс. тяговое усилие при ГНБ / продавливании, кН |
|---|---|---|---|---|
| Ду 25 | 33.5 | Усиленная | 4.0 | 35 |
| Ду 32 | 42.3 | Усиленная | 4.0 | 50 |
| Ду 40 | 48.0 | Усиленная | 4.0 | 65 |
| Ду 50 | 60.0 | Усиленная / Обыкновенная | 4.5 / 3.5 | 90 |
| Ду 65 | 75.5 | Усиленная | 4.5 | 130 |
| Ду 80 | 88.5 | Усиленная | 4.5 | 170 |
| Ду 100 | 114.0 | Усиленная | 5.0 | 240 |
Методы бестраншейной прокладки и требования к монтажу
В зависимости от плотности грунта и длины трассы в Казахстане применяют три основных способа закрытой прокладки стальных труб:
- Управляемый прокол грунта (до 50 м): стальная плеть продавливается гидравлическими домкратами с конусным наконечником. Требует применения труб с усиленной стенкой и сплошной разделкой кромок под корень шва;
- Горизонтально-направленное бурение (ГНБ): бурится пилотная скважина, расширяется риммером, после чего в полость затягивается стальная плеть. Критически важно контролировать радиус изгиба трубы (не менее 100–120 диаметров);

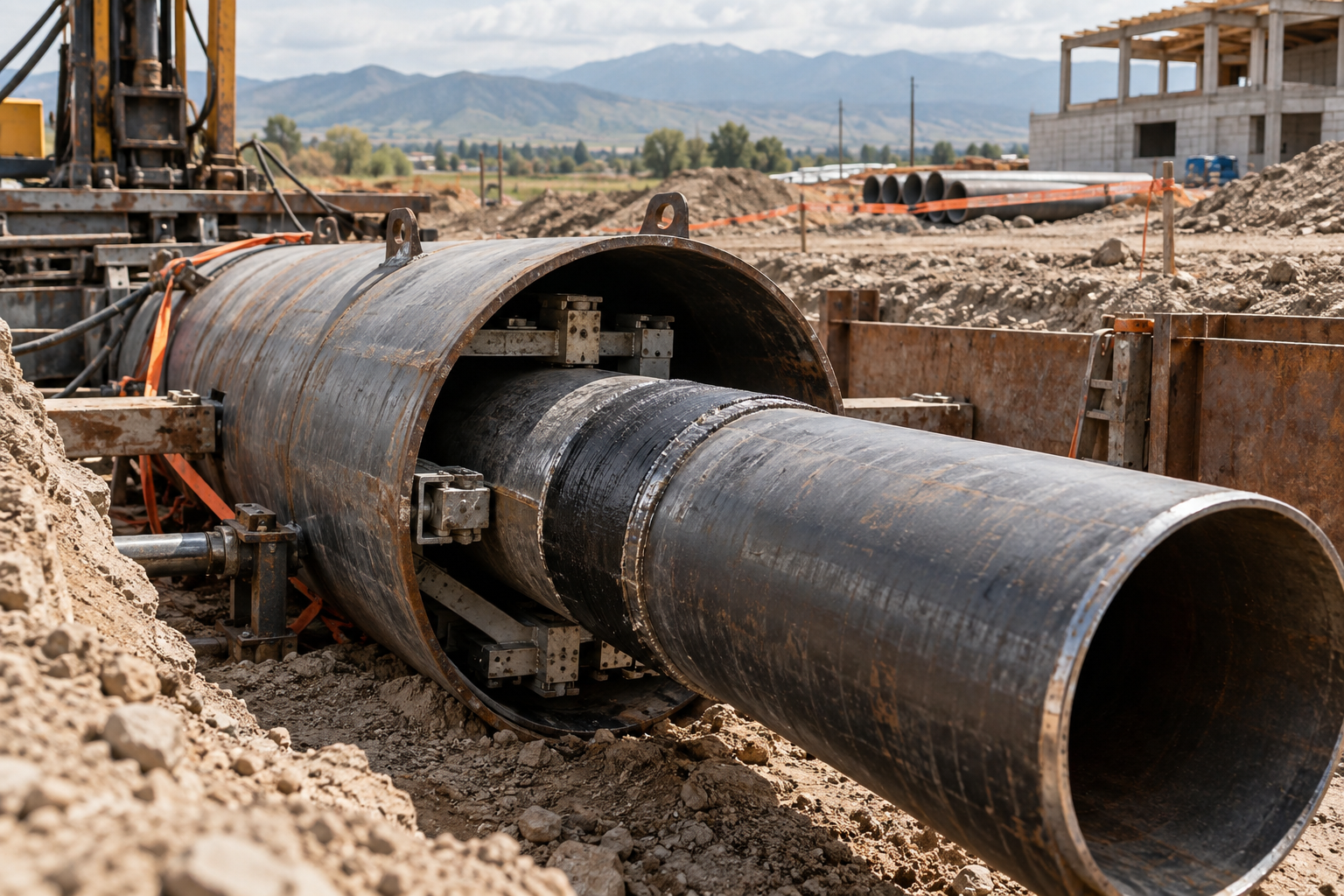

- Монтаж в защитном стальном футляре (гильзе): под дорогой сначала продавливается стальной кожух большего диаметра, внутри которого на опорно-направляющих кольцах (ОНК) протягивается рабочая труба ВГП.
Защита сварных стыков и изоляция от грунтовой коррозии
Главная угроза бестраншейных участков — агрессивные грунты и блуждающие токи, вызывающие электрохимическую коррозию. Сварной шов является самым уязвимым местом всей плети.
При монтаже в грунт сварку выполняют строго встык в 2-3 прохода. Сварные швы не должны иметь наружных наплывов и грата, которые сдирают изоляцию при протяжке. После остывания и визуально-измерительного контроля стык изолируется термоусаживаемыми манжетами с замковыми пластинами или битумно-полимерными лентами усиленного типа (ВУС).
Ошибки при закрытой прокладке труб ВГП
- Использование резьбовых соединений при протяжке: резьба не рассчитана на продольные растягивающие нагрузки ГНБ и разрушается в скважине. Под землей допустима только качественная электродуговая сварка;
- Отсутствие опорно-центрирующих колец в футляре: контакт металл-по-металлу внутри гильзы приводит к ускоренной контактной коррозии;
- Превышение допустимого радиуса изгиба: попытка обойти препятствие резким поворотом буровой головки вызывает пластическую деформацию и замятие стальной трубы;
- Экономия на толщине стенки: применение тонкостенной легкой трубы приводит к образованию «гармошки» при встрече с плотным гравийным включением.
На металлобазах компании АТЛАНТ МЕТАЛЛ в Алматы доступен полный сортамент водогазопроводных труб ГОСТ 3262-75 усиленной и обыкновенной серии с сертификатами заводских гидроиспытаний, а также услуги профессиональной резки в размер под монтажные плети.
FAQ
Можно ли использовать оцинкованную трубу ВГП для бестраншейной протяжки?
Да, однако при трении о каменистый грунт внешний цинковый слой повреждается. Поэтому оцинкованные трубы в закрытых проходках дополнительно защищают полимерной гидроизоляцией либо монтируют внутри защитного футляра.
Каким должен быть зазор между рабочей трубой ВГП и защитным футляром?
Внутренний диаметр футляра выбирается на 100–200 мм больше наружного диаметра рабочей трубы с учетом установленных диэлектрических опорно-направляющих колец (ОНК).
Как проверить качество сварного шва перед затягиванием в скважину?
Перед протяжкой плеть подлежит 100% визуальному контролю, проверке неразрушающими методами (УЗК или радиография) и предварительным пневматическим/гидравлическим испытаниям на монтажной площадке.
Какой запас тягового усилия буровой установки закладывать для стальной трубы?
Рекомендуется закладывать тяговое усилие с коэффициентом запаса 2.0–2.5 относительно расчетного веса плети и силы лобового сопротивления грунта.
Вывод
Бестраншейная прокладка водогазопроводных труб позволяет быстро смонтировать сети без разрушения городской инфраструктуры. Надежность трассы напрямую зависит от правильного выбора толщины стенки (предпочтительна усиленная серия), безупречного качества кольцевых сварных швов и комплексной изоляции стыков термоусаживаемыми манжетами.
