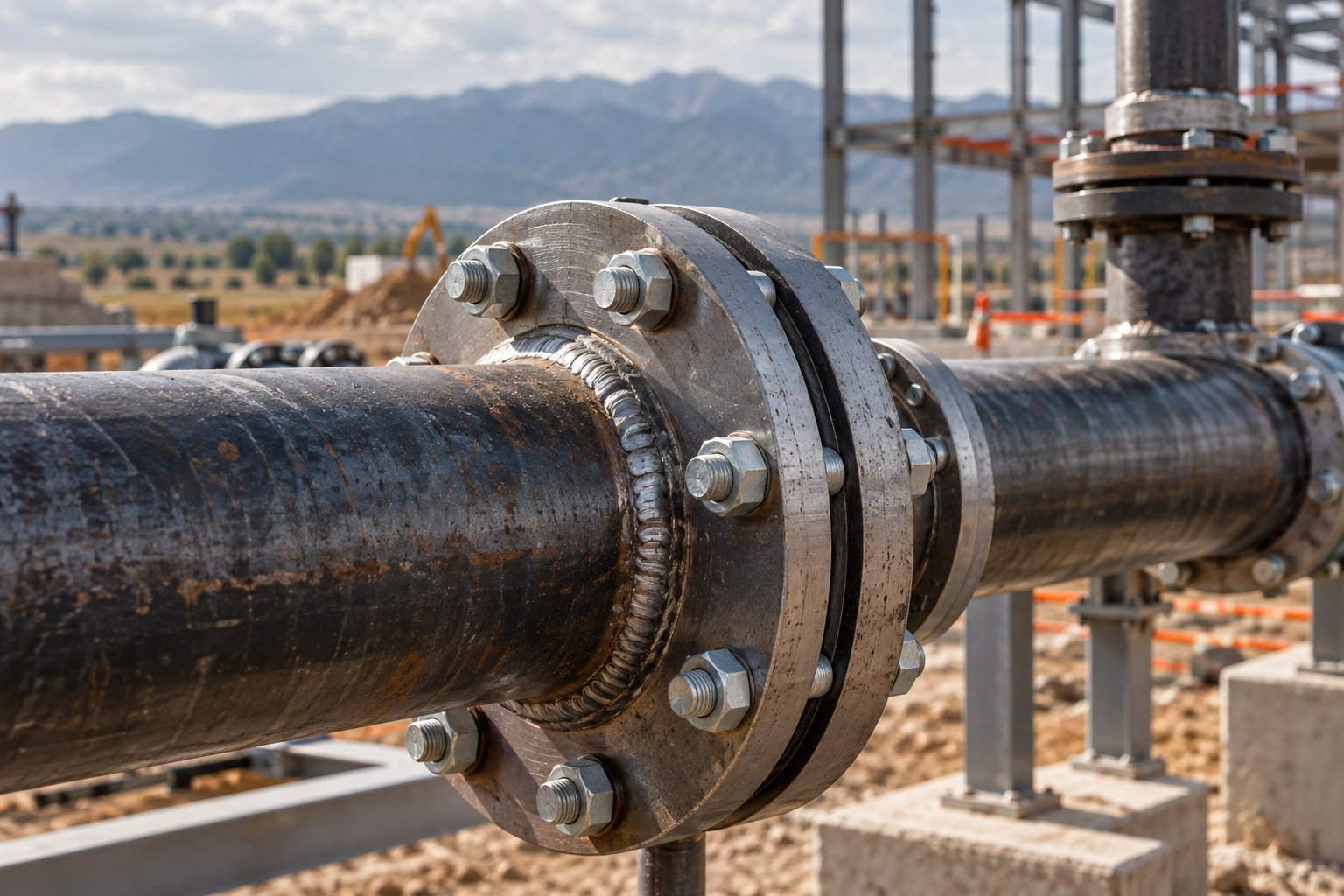

Разбираем технологию фланцевого соединения стальных водогазопроводных труб (ВГП): правила подбора плоских и воротниковых фланцев по ГОСТ 33259-2015, выбор прокладочных материалов и схему затяжки крепежа на объектах Казахстана.
Фланцевые соединения на водогазопроводных трубах (ВГП) применяются там, где требуется регулярное обслуживание, монтаж запорно-регулирующей арматуры или подключение к насосному и теплообменному оборудованию.
В отличие от неразъемной сварки, фланцевый узел позволяет быстро демонтировать задвижку, обратный клапан или счетчик без применения углошлифовальной машины и огневых работ на действующем объекте.
Особенности сопряжения труб ВГП с фланцами
Главная геометрическая специфика труб ВГП по ГОСТ 3262-75 — их стандартизация по условному проходу (Ду / DN), а не по наружному диаметру.
При подборе плоских приварных фланцев (тип 01 по ГОСТ 33259-2015) важно учитывать зазор между наружной стенкой трубы и внутренним отверстием фланца. Слишком большой зазор приводит к перекосу при сварке, а недостаточный не позволяет посадить фланец на трубу с усиленным швом.
- Плоские приварные фланцы (тип 01): надеваются на трубу и обвариваются двумя угловыми швами (снаружи и изнутри с отступом от зеркала).
- Воротниковые фланцы (тип 11): стыкуются встык с разделкой кромок, что снижает концентрацию напряжений и рекомендуется для магистралей с давлением от Ру 16 (1,6 МПа).
- Свободные фланцы на приварном кольце (тип 02): удобны при монтаже в стесненных условиях и на участках, где требуется точная центровка болтовых отверстий.
Таблица подбора фланцев и крепежа для труб ВГП (Ру 10 / Ру 16)
Для безошибочного расчета комплектации узлов используйте сводную таблицу типоразмеров фланцев и крепежа для ходовых диаметров ВГП труб.
| Условный проход (Ду / DN) | Наружный диаметр трубы ВГП, мм | Тип фланца (ГОСТ 33259) | Диаметр и длина болтов / шпилек | Количество отверстий, шт. | Рекомендуемый момент затяжки, Н·м |
|---|---|---|---|---|---|
| Ду 15 | 21,3 | Плоский тип 01 (Ру 10/16) | М12 × 50 | 4 | 35–45 |
| Ду 20 | 26,8 | Плоский тип 01 (Ру 10/16) | М12 × 55 | 4 | 40–50 |
| Ду 25 | 33,5 | Плоский тип 01 (Ру 10/16) | М12 × 55 | 4 | 45–55 |
| Ду 32 | 42,3 | Плоский тип 01 (Ру 10/16) | М16 × 60 | 4 | 75–90 |
| Ду 40 | 48,0 | Плоский тип 01 (Ру 10/16) | М16 × 65 | 4 | 85–105 |
| Ду 50 | 60,0 | Плоский тип 01 (Ру 10/16) | М16 × 65 | 4 | 95–115 |
| Ду 65 | 75,5 | Плоский тип 01 (Ру 10/16) | М16 × 70 | 4 (или 8) | 100–125 |
| Ду 80 | 88,5 | Плоский тип 01 (Ру 10/16) | М16 × 70 | 8 | 110–135 |
| Ду 100 | 114,0 | Плоский тип 01 (Ру 10/16) | М16 × 75 | 8 | 120–150 |
Выбор уплотнительных материалов под рабочую среду
Герметичность фланцевого соединения напрямую зависит от корректного подбора межфланцевой прокладки под температуру и химический состав теплоносителя.
- Паронит ПОН-Б (общего назначения): оптимален для систем холодного и горячего водоснабжения, а также насыщенного пара с температурой до +150 °C.
- Паронит ПМБ (маслобензостойкий): применяется на участках распределительных газопроводов низкого и среднего давления.
- Техническая резина ТМКЩ: используется для холодной технической и питьевой воды при рабочих температурах до +80 °C и давлениях до 1,0 МПа.
- Терморасширенный графит (ТРГ): незаменим в ИТП и котельных с перегретой водой выше +130 °C благодаря устойчивости к температурной ползучести.
Технология приварки и правила затяжки крепежа
При монтаже плоского фланца торец трубы ВГП не должен доходить до зеркала фланца на 2–3 мм, чтобы наплавленный металл внутреннего шва не повредил уплотнительную поверхность.
Прихватка фланца выполняется минимум в 3–4 точках с обязательной проверкой перпендикулярности угольником в двух взаимно перпендикулярных плоскостях.
Затяжка болтов или шпилек выполняется строго крест-накрест (диагональный метод) в три прохода: 30%, 60% и 100% от расчетного крутящего момента с обязательным контролем динамометрическим ключом.
Типичные ошибки при сборке фланцевых узлов
- Установка двух прокладок в один стык: попытка компенсировать перекос труб установкой двух слоев уплотнителя приводит к быстрому выдавливанию прокладки давлением.
- Подтягивание фланцев с перекосом: неравномерная протяжка болтов вызывает изгибающие напряжения на теле трубы ВГП и провоцирует раскрытие стыка при первом же гидроударе.
- Повторное использование старых прокладок: обжатый паронит теряет упругость и не обеспечивает герметичность при повторной сборке узла.
- Использование крепежа неподходящего класса прочности: для фланцев Ру 16 недопустимо применять болты класса прочности ниже 5.8 или сырые шпильки без маркировки.
Комплектация трубопроводных систем на складе АТЛАНТ МЕТАЛЛ
При проектировании и монтаже инженерных сетей в Алматы и регионах Казахстана важно закупать сертифицированную трубную продукцию и совместимые детали трубопроводов.
Компания АТЛАНТ МЕТАЛЛ поставляет водогазопроводные трубы по ГОСТ 3262-75 всех серий толщины стенки, а также стальные плоские и воротниковые фланцы, крепеж и прокладочные материалы с оперативной отгрузкой и резкой в размер.
FAQ
Можно ли приваривать оцинкованный фланец к черной трубе ВГП?
Да, это допустимо, однако в зоне термического влияния перед сваркой необходимо зачистить слой цинка на 15–20 мм механическим способом, чтобы избежать порообразования в шве и выделения токсичных паров.
Чем отличаются шпильки от болтов при сборке фланцев?
Шпильки обеспечивают более равномерное распределение крутящего момента по резьбе и рекомендуются для диаметров от Ду 50 и давлений от Ру 16, а также в стесненных условиях, где неудобно вставлять длинные болты.
Какая толщина стенки трубы ВГП нужна под приварку фланцев?
Для фланцевых соединений на теплотрассах и водопроводах рекомендуется использовать трубы ВГП обыкновенной или усиленной серии с толщиной стенки от 2,8 мм (для Ду 15–25) до 4,0–4,5 мм (для Ду 50–100).
Нужно ли смазывать паронитовые прокладки перед установкой?
Рекомендуется натирать паронитовую прокладку сухим графитовым порошком перед монтажом. Это предотвращает ее прикипание к зеркалу фланца и облегчает демонтаж при сервисном обслуживании.
Вывод
Надежность фланцевого соединения на трубах ВГП зависит от точной центровки, соблюдения зазоров под сварку и равномерной протяжки крепежа с контролем момента затяжки.
Заказывайте качественные трубы ВГП, фланцы по ГОСТ и крепеж на складе АТЛАНТ МЕТАЛЛ в Алматы с доставкой по всему Казахстану.
