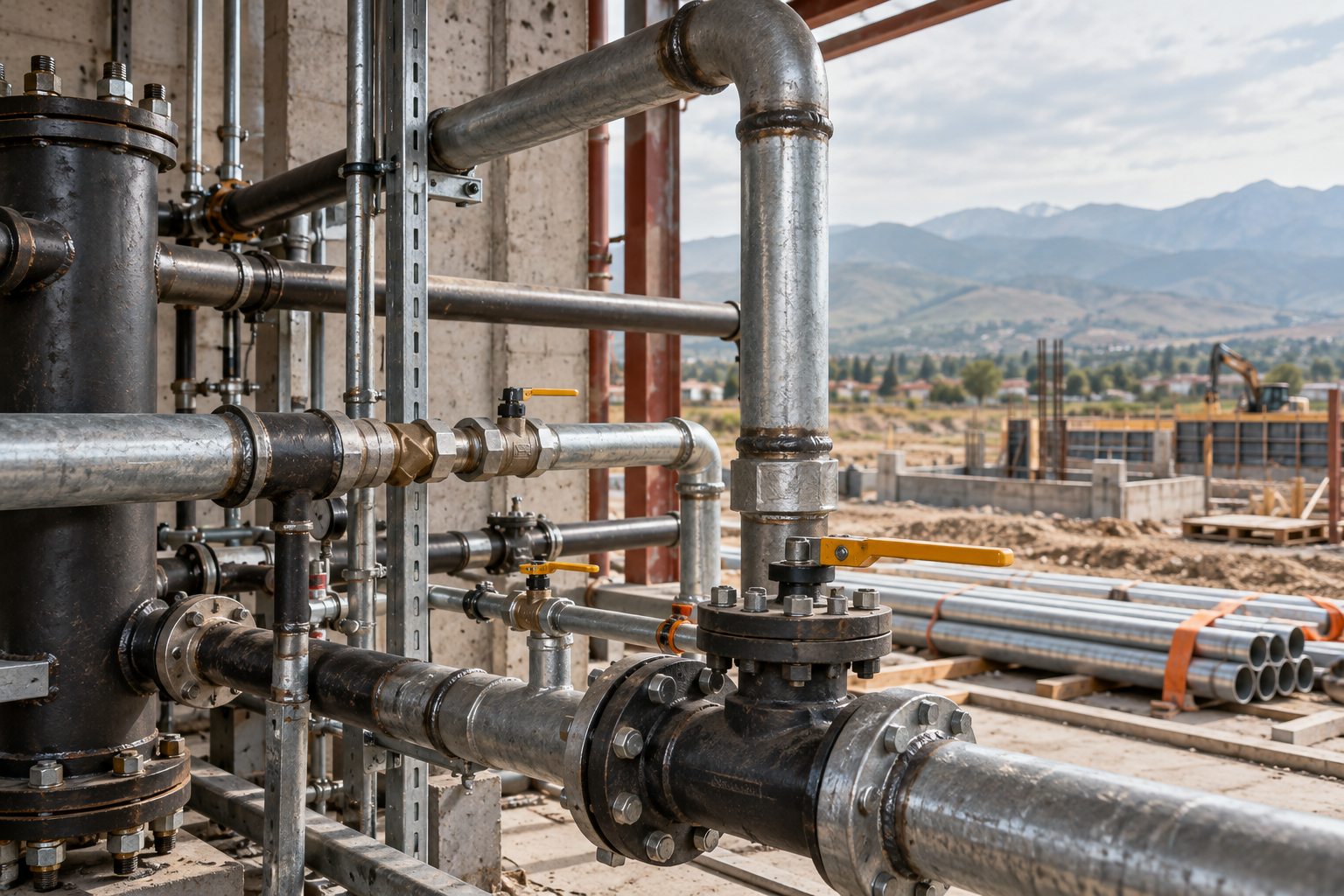

Водогазопроводные (ВГП) трубы остаются стандартом надежности для обустройства индивидуальных тепловых пунктов, узлов обвязки котельных и внутренних газопроводов в Казахстане. Разбираем отличия черных и оцинкованных труб, правила сварки оцинковки, гидравлический подбор Ду и требования строительных норм РК.
Стальные водогазопроводные (ВГП) трубы, выпускаемые по ГОСТ 3262-75, остаются незаменимым конструкционным материалом при монтаже ответственных инженерных коммуникаций. В отличие от полимерных аналогов, сталь выдерживает скачки давления, температурные перепады до +150 °C и механические нагрузки при прокладке в технических подвалах и теплопунктах.
В условиях климата Казахстана с выраженным отопительным сезоном и жесткими требованиями к сейсмостойкости зданий правильный подбор серии ВГП трубы и соблюдение технологии соединений напрямую определяют ресурс всей инженерной сети объекта.
Черная или оцинкованная труба ВГП: критерии выбора под задачу
Главное эксплуатационное различие между черной и оцинкованной трубой ВГП заключается в наличии защитного слоя цинка толщиной от 30 мкм, наносимого методом горячего цинкования.
- Черная стальная труба ВГП: оптимальна для закрытых систем отопления с подготовленным теплоносителем, где отсутствует растворенный кислород, а также для распределительных газопроводов низкого и среднего давления. Применение черной трубы в таких средах исключает химическую коррозию и гарантирует срок службы от 25 лет.
- Оцинкованная труба ВГП: обязательна для систем холодного и горячего хозяйственно-питьевого водоснабжения (ХВС и ГВС), наружных открытых участков и пожарных водопроводов. Цинковое покрытие предотвращает образование ржавчины и заиливание внутреннего сечения.
- Критический запрет: оцинкованные трубы категорически не применяются на газопроводах. Цинк вступает в реакцию со следовыми соединениями серы в газе с образованием хлопьев, забивающих форсунки газового оборудования и автоматику безопасности.
Серии толщины стенки и гидравлический подбор Ду
Ключевым параметром трубы ВГП является условный проход (Ду / DN), который указывает на эффективное внутреннее сечение для потока среды, в то время как внешний диаметр трубы строго стандартизирован для совместимости с трубной резьбой (G).
| Условный проход (Ду / DN) | Наружный диаметр, мм | Легкая серия (стенка, мм / вес 1 м, кг) | Обыкновенная серия (стенка, мм / вес 1 м, кг) | Усиленная серия (стенка, мм / вес 1 м, кг) | Рабочее давление, МПа (бар) |
|---|---|---|---|---|---|
| Ду 15 (1/2") | 21.3 | 2.5 мм / 1.16 кг | 2.8 мм / 1.28 кг | 3.2 мм / 1.43 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 20 (3/4") | 26.8 | 2.5 мм / 1.50 кг | 2.8 мм / 1.66 кг | 3.2 мм / 1.86 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 25 (1") | 33.5 | 2.8 мм / 2.12 кг | 3.2 мм / 2.39 кг | 4.0 мм / 2.91 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 32 (1 1/4") | 42.3 | 2.8 мм / 2.73 кг | 3.2 мм / 3.09 кг | 4.0 мм / 3.78 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 40 (1 1/2") | 48.0 | 3.0 мм / 3.33 кг | 3.5 мм / 3.84 кг | 4.0 мм / 4.34 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 50 (2") | 60.0 | 3.0 мм / 4.22 кг | 3.5 мм / 4.88 кг | 4.5 мм / 6.16 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 65 (2 1/2") | 75.5 | 3.2 мм / 5.71 кг | 4.0 мм / 7.05 кг | 4.5 мм / 7.88 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 80 (3") | 88.5 | 3.5 мм / 7.34 кг | 4.0 мм / 8.34 кг | 4.5 мм / 9.32 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
| Ду 100 (4") | 114.0 | 4.0 мм / 10.85 кг | 4.5 мм / 12.15 кг | 5.0 мм / 13.44 кг | до 2.5 (25 бар) / усил. до 3.2 (32 бар) |
Для систем под нарезку резьбы рекомендуется использовать обыкновенную или усиленную серию: легкая серия со стенкой 2.5–3.0 мм после нарезки резьбовой канавки теряет до 40% прочности в зоне стыка.
Технология монтажа: сварка, резьбовые муфты и защита стыков
При монтаже инженерных узлов и магистралей применяются два основных метода соединения, каждый из которых требует соблюдения технологического регламента.
- Электросварка черных труб: выполняется ручной дуговой сваркой электродами типа Э42/Э46 (УОНИ-13/55, МР-3) с разделкой кромок при толщине стенки более 3.5 мм. Сварной шов должен быть сплошным, без подрезов и пор.
- Сварка оцинкованных труб: при нагреве свыше 900 °C цинк испаряется с выделением токсичных паров оксида цинка и образованием газовых пор в сварочной ванне. Перед сваркой слой цинка механически зачищают на ширину 20–30 мм от торца абразивным кругом. После остывания шов пассивируют и покрывают цинконаполненным грунтом (холодное цинкование с содержанием цинка от 92%).
- Резьбовые соединения: на оцинкованных трубах нарезается цилиндрическая трубная резьба (G). В качестве уплотнителя используется сантехнический лен с анаэробным герметиком или уплотнительной пастой. Использование фум-ленты на трубах диаметром свыше Ду 25 в системах отопления не рекомендуется из-за риска ослабления стыка при термоциклировании.
- Фланцевые узлы: для подключения задвижек, теплообменников и насосов на магистралях от Ду 50 монтируют стальные плоские или воротниковые фланцы, обеспечивающие возможность быстрого демонтажа и ревизии оборудования.
Типичные ошибки при закупке и монтаже труб ВГП
Ошибки при подборе и прокладке трубопроводов приводят к гидроударам, протечкам и отказу инспекций при сдаче объектов в эксплуатацию:
- Замена ВГП трубы на тонкостенную электросварную общего назначения: у стандартных труб ГОСТ 10704 наружный диаметр не соответствует трубным плашкам, а шов не рассчитан на высокие давления газовых магистралей.
- Игнорирование компенсации температурных удлинений: сталь при нагреве на 50 °C расширяется примерно на 0.6 мм на метр длины. На прямых участках свыше 20 метров обязательна установка П-образных или сильфонных компенсаторов.
- Монтаж оцинкованных труб на сварку без восстановления защиты: выгорание цинка в околошовной зоне без последующей антикоррозийной обработки вызывает сквозную коррозию стыка уже через 2–3 года эксплуатации.
- Превышение допустимого шага опор: провисание тяжелой заполненной водой трубы приводит к возникновению изгибающих напряжений в резьбовых фитингах и кранах.
FAQ: частые вопросы по трубам ВГП
Чем труба ВГП ГОСТ 3262-75 отличается от электросварной трубы ГОСТ 10704-91?
Трубы ВГП маркируются по внутреннему условному проходу (Ду), имеют нормированный усиленный шов и наружный диаметр, точно подогнанный под стандартную трубную цилиндрическую резьбу. Электросварные прямошовные трубы ГОСТ 10704 маркируются по наружному диаметру и толщине стенки и применяются преимущественно для общих металлоконструкций и технологических сетей больших диаметров.
Какую серию трубы ВГП выбрать для газовой разводки в частном доме или котельной?
Для внутренних газопроводов низкого и среднего давления применяется обыкновенная или усиленная серия черной трубы ВГП (Ду 15–Ду 50) с толщиной стенки от 2.8 до 3.5 мм. Соединение выполняется преимущественно на сварке, резьбовые соединения допускаются только в местах установки запорной арматуры и счетчиков газа.
Можно ли гнуть водогазопроводные трубы на объекте без нагрева?
Да, трубы ВГП диаметром до Ду 50 допускается гнуть на механических или гидравлических трубогибах в холодном состоянии при соблюдении минимального радиуса гиба не менее 3.5–4 наружных диаметров трубы. Сварной шов при гибке должен располагаться сбоку (в нейтральной плоскости), чтобы избежать раскрытия или сплющивания.
Как правильно рассчитывается вес и метраж партии труб ВГП?
В проектной документации сортамент указывается в погонных метрах, а на металлобазах отгрузка ведется по массе. Для пересчета используется табличный теоретический вес погонного метра с учетом поправки на цинковое покрытие (+3% к весу для оцинкованных позиций).
Вывод
Стальные водогазопроводные трубы — это бескомпромиссная надежность для отопительных контуров, теплопунктов и газовых магистралей. Правильный выбор серии стенки, аккуратная сварка и профессиональная герметизация резьбовых соединений гарантируют долговечность коммуникаций на десятилетия.
