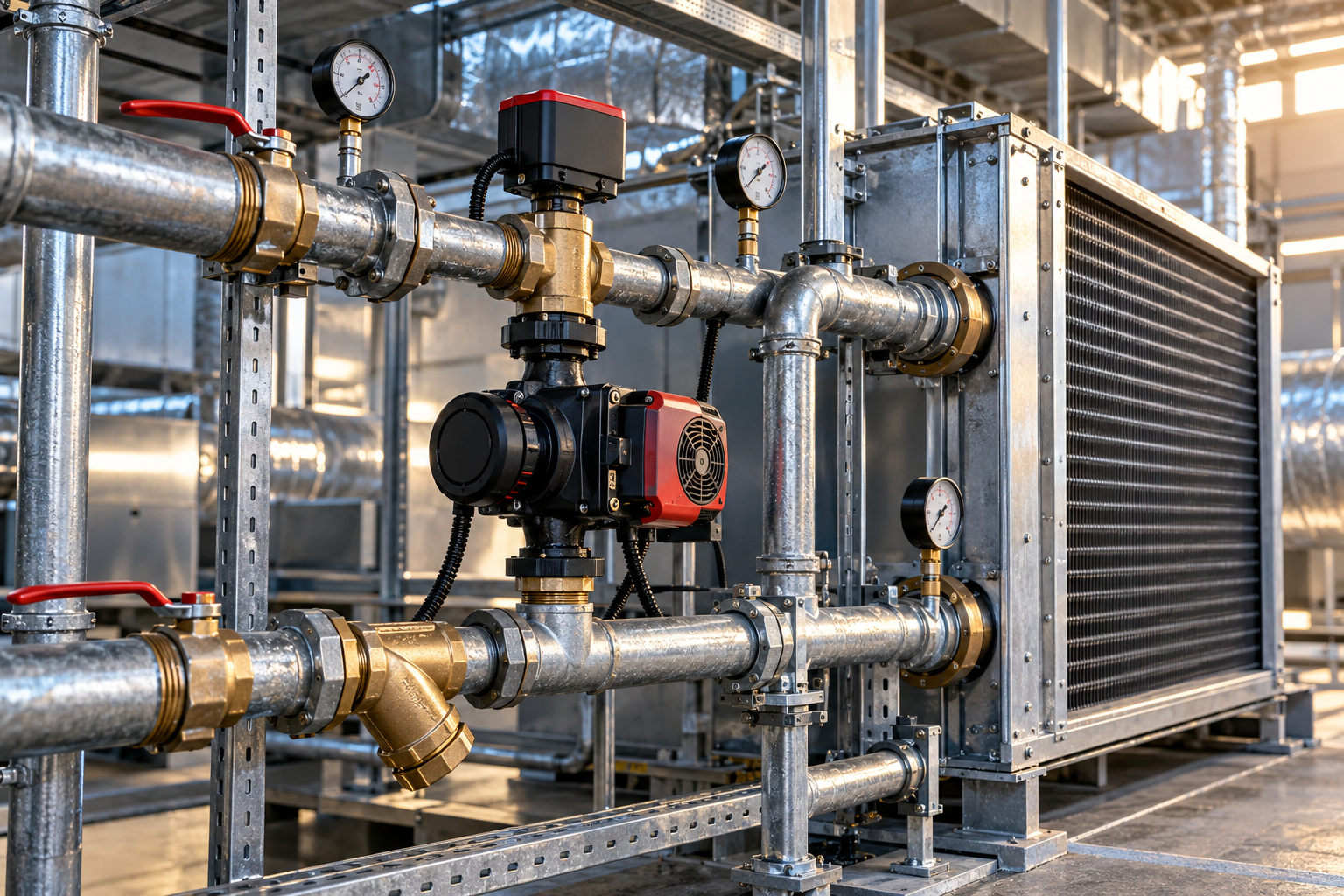

Водогазопроводные (ВГП) трубы остаются базовым стандартом для прокладки внутридомовых газовых сетей, узлов отопления и спринклерного пожаротушения. Разбираем правила подбора толщины стенки, гидравлические испытания и особенности монтажа на объектах в Казахстане.
Стальные водогазопроводные трубы (ГОСТ 3262-75) разработаны специально для работы под постоянным избыточным давлением воды, пара и природного газа. В отличие от стандартного круглого электросварного проката, трубная заготовка ВГП проходит усиленный контроль качества продольного сварного шва и обязательные гидроиспытания на заводе.
При строительстве жилых комплексов, котельных и промышленных цехов в Алматы и регионах Казахстана грамотный расчет условного прохода (Ду) и серии стенки исключает аварийные протечки при сезонных гидроударах.
Классификация и ключевые характеристики труб ВГП
Главный параметр водогазопроводной трубы — условный проход (Ду или DN), который указывает на эффективное внутреннее сечение для транспортировки среды. Внешний диаметр при этом остается строго фиксированным под нарезку стандартной трубной цилиндрической резьбы G (по ГОСТ 6357-81).
По толщине стенки и допустимым нагрузкам трубы делятся на три основные группы:
- Легкая серия: применяется в самотечных системах, временных коммуникациях и ненагруженных линиях ХВС/ГВС с рабочим давлением до 25 кгс/см² (2.4 МПа);
- Обыкновенная серия: универсальный стандарт для стояков отопления, квартирной разводки и газопроводов низкого давления;
- Усиленная серия: монтируется в котельных, насосных станциях пожаротушения, теплопунктах и газораспределительных узлах с давлением до 32 кгс/см² (3.1 МПа).
Сортамент, масса и параметры испытаний ВГП труб
Для точного расчета нагрузок на опорные консоли и подбора подвесов необходимо учитывать фактическую массу погонного метра и геометрию изделий.
| Условный проход (Ду, мм) | Наружный диаметр (мм) | Толщина стенки обыкновенная (мм) | Вес 1 м черной трубы (кг) | Толщина стенки усиленная (мм) | Вес 1 м усиленной трубы (кг) | Гидроиспытание заводское (МПа) |
|---|---|---|---|---|---|---|
| Ду 15 (1/2") | 21.3 | 2.8 | 1.28 | 3.2 | 1.43 | 2.4 / 3.1 |
| Ду 20 (3/4") | 26.8 | 2.8 | 1.66 | 3.2 | 1.86 | 2.4 / 3.1 |
| Ду 25 (1") | 33.5 | 3.2 | 2.39 | 4.0 | 2.91 | 2.4 / 3.1 |
| Ду 32 (1 1/4") | 42.3 | 3.2 | 3.09 | 4.0 | 3.78 | 2.4 / 3.1 |
| Ду 40 (1 1/2") | 48.0 | 3.5 | 3.84 | 4.0 | 4.37 | 2.4 / 3.1 |
| Ду 50 (2") | 60.0 | 3.5 | 4.88 | 4.5 | 6.16 | 2.4 / 3.1 |
| Ду 65 (2 1/2") | 75.5 | 4.0 | 7.05 | 4.5 | 7.88 | 2.4 / 3.1 |
| Ду 80 (3") | 88.5 | 4.0 | 8.34 | 4.5 | 9.33 | 2.4 / 3.1 |
| Ду 100 (4") | 114.0 | 4.5 | 12.15 | 5.0 | 13.44 | 2.4 / 3.1 |
Оцинкованные трубы ВГП имеют массу примерно на 3% выше базовой за счет защитного цинкового слоя плотностью не менее 30 мкм.
Особенности сварки и резьбового соединения
Надежность трубопроводной трассы зависит от строгого соблюдения технологии монтажа соединительных узлов.
При монтаже черных стальных труб применяют электродуговую сварку штучными электродами (типа Э42, Э46) или газовую сварку ацетиленово-кислородным пламенем. Перед сваркой стыки очищают от окалины и ржавчины на ширину не менее 20 мм.
Для оцинкованного проката действуют строгие ограничения:
- Традиционная сварка выжигает цинковый слой, провоцируя ускоренную точечную коррозию и выделение токсичных паров оксида цинка;
- Магистрали из оцинкованной трубы рекомендуется собирать на резьбовых фитингах с уплотнением льняной прядью с пастой либо анаэробным герметиком;
- При необходимости сварки оцинковки в узлах врезки цинковый слой в зоне шва предварительно зачищают лепестковым диском до чистого металла, а после сварки шов покрывают цинконаполненным составом холодного цинкования.
Для создания разъемных сервисных узлов на трубах Ду 50 и выше применяют приварные стальные фланцы с паронитовыми или резиновыми прокладками.
Правила опрессовки и ввода в эксплуатацию
Перед запуском теплоносителя или газа смонтированный трубопровод проходит обязательные испытания на прочность и плотность:
- Промывка и продувка: удаление строительного мусора, металлического грата и окалины;
- Гидравлическое испытание систем отопления: заполнение водой под давлением, превышающим рабочее в 1.5 раза, но не менее 0.6 МПа с выдержкой не менее 10 минут;
- Пневматическая опрессовка газопроводов: проверка воздухом или инертным газом с замером давления по поверенным техническим манометрам в течение 24 часов;
- Контроль стыков: обмыливание всех резьбовых и сварных соединений при пневмоиспытаниях.
Для крепления горизонтальных и вертикальных плетей трубопровода используют сантехнические трубные хомуты с EPDM уплотнителем, которые компенсируют вибрации и предотвращают механическое истирание металла.
Типичные ошибки при закупке и монтаже ВГП
Ошибки при комплектации приводят к срыву сроков сдачи объекта инспекционным органам в РК:
- Замена ВГП на профильную или тонкостенную электросварную трубу: тонкостенные трубы не рассчитаны на циклическое давление и нарезку резьбы — впадины резьбы критически истончают стенку;
- Монтаж неповеренных задвижек и кранов: на магистралях отопления и пожаротушения важно устанавливать сертифицированную арматуру, такую как стальные задвижки 30с41нж;
- Отсутствие компенсаторов теплового расширения: прямые участки отопления длиной свыше 25 метров без П-образных или сильфонных компенсаторов деформируют стояки и вырывают крепежные анкеры;
- Хранение черного проката на открытом грунте: контакт с влажной землей вызывает глубокую язвенную коррозию еще до начала монтажных работ.
Часто задаваемые вопросы (FAQ)
Чем труба ВГП отличается от обычной электросварной трубы ГОСТ 10704-91?
Труба ВГП изготавливается по ГОСТ 3262-75 с жестким допуском по наружному диаметру под нарезку трубной резьбы и увеличенной толщиной стенки. Кроме того, все трубы ВГП проходят 100% неразрушающий контроль шва и заводские гидравлические испытания повышенным давлением.
Можно ли использовать черную трубу ВГП для питьевого водоснабжения?
Черная стальная труба со временем подвержена коррозии и заиливанию, поэтому для питьевого водопровода рекомендуется использовать оцинкованную трубу ВГП либо нержавеющие и полимерные системы. Черная труба является стандартом для закрытых систем отопления, пожаротушения и газоснабжения.
Какой запас по длине закладывать при закупке труб ВГП?
При проектировании инженерных систем технологический запас на обрезку, подгонку стыков и приварку отводов составляет 5–7% от общей расчетной длины трассы.
Как правильно резать трубу ВГП на стройплощадке?
Для чистого реза под прямым углом 90 градусов применяют ленточнопильные или маятниковые дисковые станки. Использование абразивной болгарки требует обязательной последующей торцовки и снятия фаски перед сваркой или нарезкой резьбы клуппом.
Вывод
Водогазопроводные стальные трубы — проверенное временем решение для ответственных инженерных коммуникаций с высокими требованиями к жесткости, пожарной безопасности и давлению. Правильный расчет толщины стенки и контроль заводских сертификатов гарантируют долговечность трубопроводных систем на десятилетия.
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные водогазопроводные трубы ГОСТ 3262-75 всех типоразмеров от Ду 15 до Ду 100 с оптовых складов в Алматы. Мы осуществляем оперативную резку в размер, комплектацию сопутствующей трубопроводной арматурой и быструю доставку по всему Казахстану.
