Разбираем применение стальных водогазопроводных труб (ВГП) в системах внутренних напорных водостоков высотных и промышленных зданий в Казахстане. Правила подбора толщины стенки, защита от гидроударов при залповых ливнях и узлы надежного крепления.
Внутренний водосток многоэтажного здания или крупного логистического комплекса во время обильных осадков работает в режиме полного гидростатического напора. Падение столба воды с высоты 30–75 метров создает в нижней части стояка избыточное давление до 6–8 атмосфер и провоцирует мощные динамические гидроудары при переходе в горизонтальный выпуск.
Пластиковые безнапорные трубы в таких условиях срывает с раструбов или разбивает гидроударом. Поэтому проектировщики в Алматы и других регионах Казахстана закладывают в проект стальные водогазопроводные трубы по ГОСТ 3262-75, обладающие повышенным запасом прочности.
Почему для напорных водостоков выбирают стальные трубы ВГП
Трубы ВГП производятся из углеродистых марок стали (Ст1–3сп/пс, 08кп) с усиленным продольным сварным швом. В отличие от тонкостенных электросварных прямошовных аналогов, водогазопроводный прокат имеет увеличенную толщину стенки, рассчитанную на постоянное внутреннее давление.
- Стойкость к пиковому давлению. Обыкновенная серия выдерживает гидравлическое испытание 2,4 МПа (25 кгс/см²), а усиленная — до 3,1 МПа (32 кгс/см²).
- Механическая прочность при вакууме. При сильном потоке воды в верхней части стояка возникает разрежение (эффект поршня), которое сминает тонкостенные трубы. ВГП сохраняет геометрию.
- Сейсмостойкость. Для сейсмических зон Казахстана (Алматы, Шымкент) жесткость стального стояка в сочетании с компенсационными узлами исключает разгерметизацию при подвижках несущих конструкций.
Сравнение серий труб ВГП по ГОСТ 3262-75 для водосточных систем
При проектировании вертикальных стволов и подвальных сборных коллекторов критически важно правильно подобрать группу проката по толщине стенки.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Легкая серия (стенка, мм) | Обыкновенная серия (стенка, мм) | Усиленная серия (стенка, мм) | Рекомендуемая зона применения |
|---|---|---|---|---|---|
| Ду 50 | 60,0 | 3,0 | 3,5 | 4,0 | Отводы от воронок, переливы |
| Ду 80 | 88,5 | 3,5 | 4,0 | 4,5 | Верхние ярусы стояков (до 5 этажей) |
| Ду 100 | 114,0 | 4,0 | 4,5 | 5,0 | Основные стояки зданий до 12 этажей |
| Ду 125 | 140,0 | 4,0 | 4,5 | 5,5 | Стояки высотных зданий (16+ этажей) |
| Ду 150 | 165,0 | 4,0 | 4,5 | 5,5 | Нижние участки и сборные коллекторы |
Для стояков высотой свыше 30 метров в нижней трети ствола рекомендуется использовать исключительно усиленную серию труб ВГП, так как кинетическая энергия падающего потока воды многократно возрастает.
Особенности монтажа и защиты от гидроударов

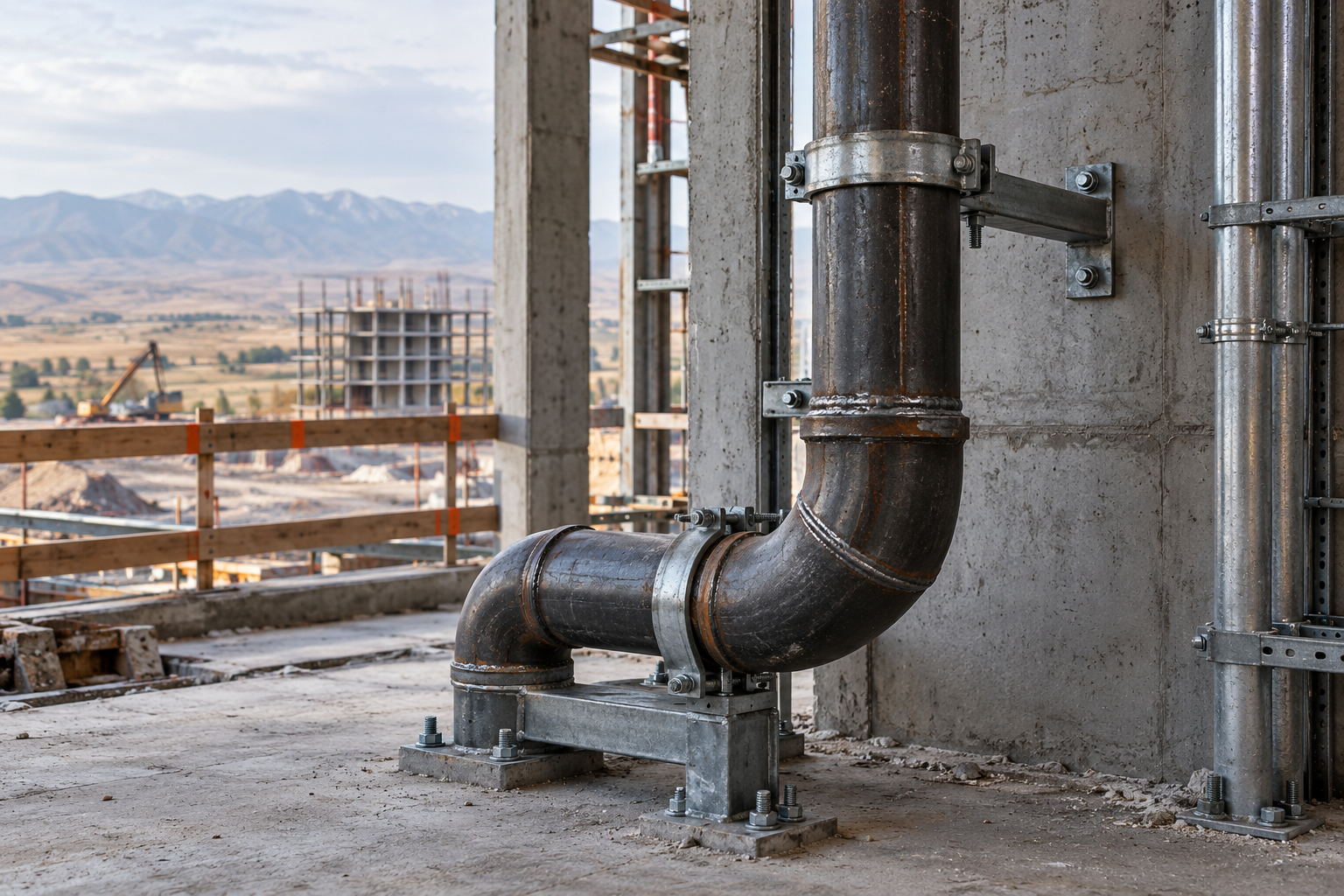

Переход вертикального стояка в горизонтальный выпуск под потолком подвала или в техподполье — наиболее уязвимое место водостока. При резкой смене направления движения многотонная масса воды бьет в нижнее колено.
Для предотвращения аварий монтажникам необходимо строго соблюдать проверенные технологические правила:
- Плавный поворот. Запрещено применять одиночные крутоизогнутые отводы 90°. Поворот формируется из двух отводов по 45° или трех по 30° с прямым промежуточным патрубком из трубы ВГП длиной не менее 250 мм.
- Жесткий упор в основании. Под нижним отводом стояка обязательно бетонируется опорная тумба или монтируется усиленный стальной кронштейн из швеллера, прикрепленный к фундаментной плите анкерами.
- Тип соединений. Основные стыки на стояках выполняются электродуговой сваркой. Для ревизий и прочисток используют стальные плоские или воротниковые фланцы. Ознакомьтесь с нюансами в нашей статье про фланцевые соединения труб ВГП.
- Компенсация температурных деформаций. Летом температура крыши и водосточной воронки достигает +60 °C, а во время холодного ливня падает до +10 °C. На каждые 15–20 метров вертикального ствола монтируют компенсационный узел, подробнее о которых написано в материале про компенсацию температурных расширений труб ВГП.
Защита от коррозии и промерзания в климате Казахстана
Ливневые стоки насыщены кислородом воздуха и взвешенными абразивными частицами (песок, пыль с кровли). Это ускоряет коррозионные процессы на внутренних стенках труб.
Для долговечной эксплуатации (от 25–30 лет) в проектах применяют оцинкованные водогазопроводные трубы. Оцинковка наносится горячим методом сплошным слоем толщиной от 30 мкм, что предотвращает язвенную коррозию.
В неотапливаемых чердаках и продуваемых технических этажах трубы ВГП обязательно утепляют цилиндрами из базальтовой ваты или вспененного каучука толщиной 40–50 мм. На участках риска замерзания вдоль трубы монтируют саморегулирующийся греющий кабель. Технологии защиты детально разобраны в статье про теплоизоляцию труб ВГП.
Типичные ошибки при обустройстве водостоков из ВГП
Нарушение регламентов монтажа приводит к протечкам и разрушению отделки здания:
- Использование легкой серии на нижних этажах высоток. Тонкая стенка со временем истирается абразивом и может лопнуть при залповом сбросе воды.
- Слишком редкий шаг креплений. Заполненный водой стояк Ду 100 весит около 18–20 кг на погонный метр. Хомуты должны стоять с интервалом не более 2,5–3 метров.
- Отсутствие гильз в перекрытиях. Труба должна проходить сквозь плиты перекрытия в стальных гильзах с заполнением негорючим эластичным материалом.
- Недостаточный уклон горизонтальных участков. Для сборных линий под потолком подвала уклон должен составлять не менее 0,005 (в идеале 0,01–0,02), чтобы исключить заиливание.
Часто задаваемые вопросы (FAQ)
Можно ли использовать неоцинкованные черные трубы ВГП для внутреннего водостока?
Да, строительные нормы СП РК допускают применение черных труб ВГП при условии их качественной наружной антикоррозийной грунтовки (в 2 слоя) и окраски. Однако оцинкованная труба служит в 2–3 раза дольше за счет стойкости к растворенному в дождевой воде кислороду.
Какой запас по давлению нужно закладывать при расчете стояка?
Расчетное гидростатическое давление равняется высоте водяного столба от воронки до нижней точки выпуска (10 м высоты = 1 бар / 0,1 МПа). К полученному значению обязательно добавляют коэффициент запаса 1,5 на динамический удар при закрытии заслонок или засоре выпуска.
Как правильно резать и подготавливать трубы ВГП на объекте?
Резку выполняют монтажной пилой или труборезом строго под углом 90°. С торцов снимают фаску под углом 30–35° для качественного провара корня шва. При использовании оцинкованных труб цинковый слой в зоне сварки на ширину 15–20 мм зачищают лепестковым кругом до чистого металла.
Где заказать сертифицированные трубы ВГП в Алматы?
Компания АТЛАНТ МЕТАЛЛ поставляет полный сортамент водогазопроводных черных и оцинкованных труб по ГОСТ 3262-75 (Ду 15–150) со склада в Алматы. Предоставляем заводские сертификаты соответствия, выполняем точную резку в размер и организуем оперативную доставку на строящиеся объекты по всему Казахстану.
Вывод
Надежность внутреннего водостока высотного здания напрямую зависит от запаса прочности трубопровода. Стальные трубы ВГП усиленной и обыкновенной серии по ГОСТ 3262-75 гарантируют стабильную безаварийную работу системы при пиковых ливневых нагрузках и гидроударах.
Для комплектации объектов качественным металлопрокатом с подтвержденными сертификатами обращайтесь к специалистам АТЛАНТ МЕТАЛЛ. Мы подберем нужный сортамент труб ВГП и оперативно доставим заказ прямо на стройплощадку.
