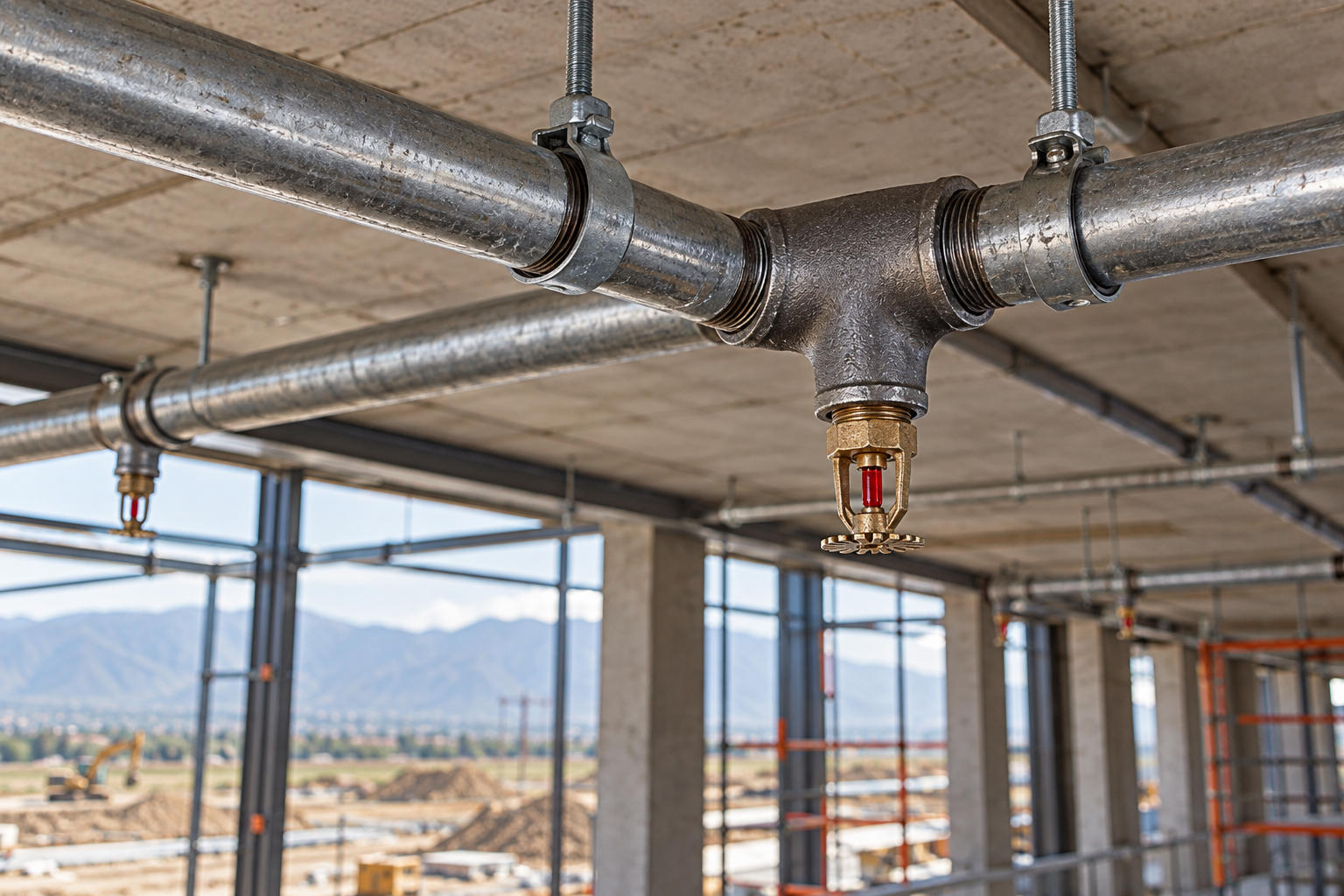

Разбираем инженерные требования к водогазопроводным стальным трубам (ВГП) при проектировании и монтаже спринклерных сетей водяного пожаротушения. Практические рекомендации по подбору толщины стенки, защите от внутренней коррозии и монтажу в сейсмических зонах Казахстана.
Спринклерные установки водяного пожаротушения (АУПТ) находятся под постоянным давлением дежурного режима либо заполняются под высоким напором за считанные секунды. Надежность таких магистралей напрямую зависит от механической прочности трубного проката.
Водогазопроводные стальные трубы по ГОСТ 3262-75 остаются базовым материалом для распределительных и питающих рядков спринклерных сетей в Казахстане благодаря стойкости к гидроударам и предсказуемой геометрии под нарезку резьбы и муфтовые соединения.
Требования к трубам ВГП в спринклерных сетях по нормам РК
При проектировании автоматических установок пожаротушения в Республике Казахстан руководствуются требованиями СП РК 2.02-102-2014 «Пожарная автоматика зданий и сооружений» и сопутствующими нормативами по водоснабжению.
К ключевым техническим критериям для трубного проката относятся:
- Выдерживаемое давление: стандартные легкие трубы ВГП испытываются гидростатическим давлением 2,4 МПа (25 кгс/см²), а обыкновенные и усиленные — 3,1 МПа (32 кгс/см²), что с запасом перекрывает рабочее давление дежурного режима (0,6–1,2 МПа);
- Качество сварного шва: продольный шов труб ВГП должен быть на 100% герметичным и не иметь внутренних наплывов, способных заузить сечение или сорвать спринклерные оросители окалиной;
- Стойкость к коррозии: для водозаполненных систем допускается применение черной трубы при условии постоянного заполнения подготовленной водой, а для воздухозаполненных (сухотрубных) секций обязательно использование оцинкованных труб ВГП для исключения образования хлопьев ржавчины.
Выбор серии трубы: легкая, обыкновенная или усиленная
Толщина стенки определяет не только предел разрывной прочности, но и технологию монтажа спринклерных розеток и фитингов.
В спринклерных системах используются следующие группы трубного проката:
| Условный проход (Ду) | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Область применения в АУПТ |
|---|---|---|---|---|
| Ду 25 (1") | 33,5 | 3,2 | 4,0 | Концевые распределительные рядки на 1–2 спринклера |
| Ду 32 (1¼") | 42,3 | 3,2 | 4,0 | Распределительные рядки на 3–4 оросителя |
| Ду 40 (1½") | 48,0 | 3,5 | 4,0 | Питающие рядки малых секций пожаротушения |
| Ду 50 (2") | 60,0 | 3,5 | 4,5 | Сборные питающие трубопроводы этажных секций |
| Ду 65–80 | 75,5 – 88,5 | 4,0 | 4,5 | Главные распределительные магистрали от насосной |
При нарезании трубной цилиндрической резьбы для вкручивания спринклеров или резьбовых тройников стенка трубы локально утончается на 35–45%. Поэтому на участках с резьбовыми соединениями строго рекомендуется использовать обыкновенную или усиленную группу ВГП.
Способы соединений и монтаж спринклерных узлов
Монтаж спринклерных сетей выполняется тремя основными способами:
- Электросварка: применяется на магистральных питающих трубах крупных диаметров; требует обязательной продувки и промывки для удаления сварочного грата перед установкой оросителей;
- Резьбовые соединения: классический метод для распределительных линий Ду 25–Ду 50 с применением анаэробных герметиков или сантехнического льна с уплотнительной пастой;
- Бессварные муфтовые соединения (грувлоки): метод накатки желобков на торцах труб ВГП с последующим стягиванием хомутами с резиновой манжетой. Обеспечивает быстроту монтажа и компенсирует температурные и сейсмические подвижки.
Для надежного сопряжения распределительных линий и запорных клапанов на объектах в Казахстане выгодно использовать сертифицированные детали трубопроводов и качественный прокат, который поставляет АТЛАНТ МЕТАЛЛ с оперативной отгрузкой со склада в Алматы.
Особенности монтажа в сейсмических районах Алматы и Южного Казахстана
Большая часть объектов в предгорных районах Алматинской, Жамбылской и Туркестанской областей относится к зонам с сейсмичностью 7–9 баллов. Это накладывает особые требования на фиксацию спринклерных трубопроводов:
- Сейсмические раскрепления: спринклерные магистрали должны оснащаться продольными и поперечными диагональными упорами, предотвращающими раскачивание труб при подземных толчках;
- Шаг стандартных подвесов: для труб Ду 25–32 шаг крепления составляет не более 3,0–3,5 м, а каждый концевой отвод с оросителем длиной более 30 см должен иметь индивидуальный хомут;
- Гибкие вставки: в местах перехода трубопровода через деформационные швы зданий обязательно устанавливаются гибкие сейсмические компенсаторы.
Частые ошибки при комплектации и монтаже спринклерных линий
- Использование тонкостенной прямошовной трубы вместо ВГП: легкие электросварные трубы могут не выдержать нарезания глубокой резьбы, что приводит к свищу под давлением.
- Отсутствие промывки перед вкручиванием спринклеров: сварочный шлак и окалина при первом пуске забивают сопла диаметром 10–12 мм, выводя из строя всю карту орошения.
- Монтаж неоцинкованной трубы в сухотрубных секциях паркингов: циклы конденсации и контакта с воздухом вызывают ускоренную коррозию и засорение спринклеров ржавчиной.
- Жесткая заделка труб в перекрытиях: проход через стены без гильз приводит к срезу трубы при деформациях конструкций здания.
Часто задаваемые вопросы (FAQ)
Можно ли использовать неоцинкованные трубы ВГП для спринклеров?
Да, в постоянно водозаполненных системах отапливаемых зданий допускается использование черных стальных труб ВГП. В неотапливаемых помещениях и сухотрубных системах нормативы требуют применять оцинкованные трубы во избежание коррозии.
Какое минимальное сечение трубы ВГП допускается для подключения спринклера?
По нормам пожарной безопасности минимальный диаметр распределительного трубопровода для установки одного спринклерного оросителя составляет Ду 25 (1 дюйм).
Как защитить спринклерный трубопровод от гидроударов при пуске насосов?
В насосных станциях пожаротушения устанавливают гидроаккумуляторы дежурного давления (жокей-насосы), обратные клапаны с демпферами и мембранные мембранно-пружинные предохранительные клапаны сброса избыточного давления.
Предоставляет ли АТЛАНТ МЕТАЛЛ сертификаты качества на трубы ВГП?
Да, вся трубная продукция на складе в Алматы сопровождается заводскими сертификатами соответствия ГОСТ 3262-75 и паспортами плавок, необходимыми для сдачи объекта органам государственного пожарного контроля РК.
Вывод
Надежность спринклерной системы пожаротушения закладывается на этапе подбора металлопроката: выбор правильной толщины стенки ВГП трубы, соблюдение антикоррозионных требований и корректный шаг сейсмостойких креплений гарантируют безотказное срабатывание системы при нештатной ситуации.
