Разбираем инженерные правила подбора и монтажа стальных водогазопроводных труб (ВГП) ГОСТ 3262-75 в обвязке вентиляторных и безнапорных градирен, расчет запаса на аэрационную коррозию и требования СП РК.
Оборотные контуры мокрых градирен на промышленных предприятиях, дата-центрах, ТРЦ и производственных площадках Казахстана работают в жестких гидравлических и коррозионных условиях. Постоянный контакт циркулирующей воды с атмосферным воздухом приводит к полному насыщению теплоносителя кислородом, что провоцирует интенсивную кислородную коррозию внутренних стенок трубопроводов.

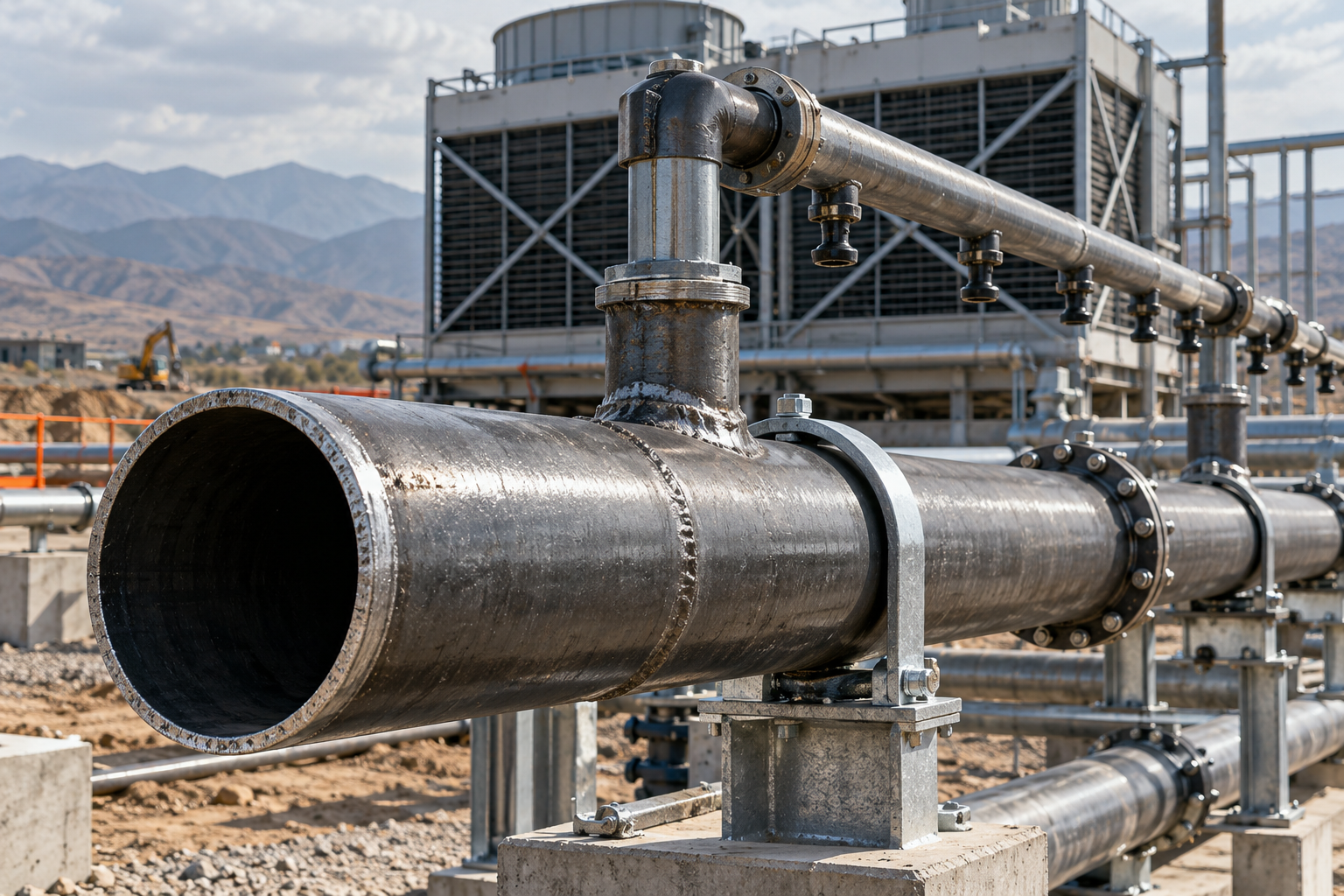

Для обвязки водораспределительных коллекторов, форсуночных гребенок, байпасных линий и переливов градирен применяют стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75. Разберем, как правильно рассчитать толщину стенки с учетом коррозионного запаса, организовать защиту от биологического обрастания и соблюсти нормативы монтажа в сейсмических регионах РК.
Факторы эксплуатационной нагрузки в контурах градирен
В отличие от закрытых систем отопления, вода в градирне непрерывно контактирует с окружающей средой. Это создает комплекс негативных факторов, напрямую влияющих на ресурс стального металлопроката.
- Аэрация и растворенный кислород: концентрация кислорода в оборотной воде достигает 8–10 мг/л при температуре 25–35 °C, ускоряя скорость коррозии углеродистой стали до 0,15–0,35 мм в год без ингибиторной обработки;
- Испарительное концентрирование солей: постоянное испарение влаги увеличивает минерализацию, жесткость и концентрацию хлоридов и сульфатов в поддоне градирни;
- Биопленка и подшламовая коррозия: теплая аэрированная среда способствует развитию микроорганизмов и водорослей, образующих колонии на сварных швах и шероховатостях труб;
- Гидравлические удары и пульсации: частые циклы включения/выключения циркуляционных насосов и переключение ступеней вентиляторов создают динамические нагрузки на опорные узлы.
Выбор серии трубы ВГП: легкая, обыкновенная или усиленная
По стандарту ГОСТ 3262-75 водогазопроводные трубы выпускаются в трех исполнениях по толщине стенки. Для систем мокрых градирен выбор серии определяет реальный безаварийный срок службы до сквозного питтинга.
Трубы легкой серии не рекомендуются для постоянной циркуляции оборотной воды градирен из-за малого запаса металла на равномерное окисление. Обыкновенная серия применяется на вспомогательных безнапорных участках и переливах, а усиленная — на напорных водораспределительных коллекторах и форсуночных стояках.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Легкая серия (стенка, мм) | Обыкновенная серия (стенка, мм) | Усиленная серия (стенка, мм) | Рекомендуемое назначение в узле градирни |
|---|---|---|---|---|---|
| Ду 25 (1") | 33,5 | 2,8 | 3,2 | 4,0 | Подвод подпиточной воды от ХВО, дренажные спуски |
| Ду 32 (1 1/4") | 42,3 | 2,8 | 3,2 | 4,0 | Дренажные и промывочные линии грязевиков |
| Ду 40 (1 1/2") | 48,0 | 3,0 | 3,5 | 4,0 | Форсуночные распределительные лучи |
| Ду 50 (2") | 60,0 | 3,0 | 3,5 | 4,5 | Форсуночные коллекторы, байпасные линии теплообменников |
| Ду 65 (2 1/2") | 75,5 | 3,2 | 4,0 | 4,5 | Сборные коллекторы охлажденной воды малых градирен |
| Ду 80 (3") | 88,5 | 3,5 | 4,0 | 4,5 | Магистральные напорные вводы в градирню |
| Ду 100 (4") | 114,0 | 4,0 | 4,5 | 5,0 | Главные напорно-распределительные стояки градирен |
Расчет запаса на коррозию при проектировании
При расчете требуемой толщины стенки трубы ВГП для оборотного водоснабжения согласно строительным нормам СП РК учитывают механическую прочность под рабочим давлением и расчетную прибавку на коррозию $c_k$ на проектный срок эксплуатации (обычно 10–15 лет).
Формула минимальной толщины стенки: $S = S_0 + c_k + c_m$, где $S_0$ — расчетная толщина по внутреннему давлению, $c_k$ — коррозионный запас (принимается 1,5–2,5 мм для открытых контуров без глубокого обессоливания), $c_m$ — технологический минусовой допуск металлопроката по ГОСТ.
На практике для открытых контуров градирен использование усиленной стенки ВГП толщиной 4,0–5,0 мм компенсирует эксплуатационную потерю металла и предотвращает разгерметизацию сварных стыков под действием вибраций вентиляторной установки.
Особенности сварки, врезки форсунок и защиты стыков
Монтаж трубопроводов градирни требует особого контроля за геометрией сварных соединений. Любые внутренние наплывы грата или непровары становятся очагами локальной щелевой коррозии и накопления шлама.
- Сварка стыков: рекомендуется аргонодуговая сварка неплавящимся электродом (TIG) корневого шва с последующим заполнением ручной дуговой сваркой (MMA) электродами с основным покрытием (тип Э46А / Э50А);
- Монтаж штуцеров под форсунки: врезка распределительных форсунок выполняется через приварные бобышки с тщательной зачисткой внутреннего отверстия от заусенцев, предотвращая турбулизацию потока;
- Оцинкованный прокат: при использовании оцинкованных труб ВГП перед сваркой цинковый слой в зоне шва механически зачищается на ширину 20–25 мм с обеих сторон для исключения порообразования и охрупчивания металла;
- Восстановление покрытия: после завершения сварки и контроля шва зона термического влияния грунтуется цинконаполненными составами холодного цинкования с содержанием металлического цинка не менее 90% в сухой пленке.
Опоры, виброизоляция и компенсация температурных подвижек
Работа градирни сопровождается механическими вибрациями от электродвигателей и лопастей вентиляторов, а также температурными колебаниями воды от +15 °C при простое до +45 °C при пиковой тепловой нагрузке.
В условиях сейсмичности Алматы и предгорных районов Казахстана (7–9 баллов) жесткая фиксация стальной трубы к корпусу градирни недопустима. Трубопроводы подключаются через резинокордные антивибрационные компенсаторы (вибровставки), а опорные конструкции оснащаются скользящими хомутами с демпфирующими прокладками из EPDM.
Для исключения замерзания теплоносителя в зимний период наружные участки обвязки градирни монтируются с уклоном не менее 0,005 в сторону сливного приямка или дренажной задвижки в теплом контуре здания.
Практический чек-лист снабженца при заказе труб ВГП для градирен
- Сертификат соответствия ГОСТ 3262-75: проверка группы стали (рекомендуется сталь 10, 20 или Ст3сп по ГОСТ 380-2005) с нормированием механических свойств и гидроиспытаний на заводе-изготовителе (не менее 2,4 МПа для обыкновенных и 3,1 МПа для усиленных);
- Контроль овальности и кривизны: прямолинейность трубы критична для параллельной ориентации факелов распыла форсунок в объеме градирни (кривизна не более 2 мм на 1 м длины);
- Равномерность толщины стенки: микрометрический замер торцов партии для исключения зон с локальным утонением;
- Состояние внутренней поверхности: отсутствие глубоких раковин, расслоений и окалины, создающих очаги подшламовой коррозии.
Компания «АТЛАНТ МЕТАЛЛ» обеспечивает строительные и монтажные организации Алматы и всех регионов Казахстана сертифицированными водогазопроводными и электросварными стальными трубами обыкновенной и усиленной серии с оперативной резкой в проектный размер и доставкой на объект.
Часто задаваемые вопросы
Можно ли использовать тонкостенные трубы легкой серии для обвязки градирни?
Применение легкой серии в открытых контурах градирен не рекомендуется. Из-за насыщения воды кислородом коррозионный износ тонкой стенки (2,8–3,2 мм) приводит к возникновению свищей уже через 2–4 года непрерывной эксплуатации. Рекомендуется использовать обыкновенную или усиленную серию с коррозионным запасом не менее 1,5–2,0 мм.
Какая труба надежнее для мокрой градирни — черная или оцинкованная ВГП?
Оцинкованная труба ВГП обеспечивает высокую стойкость к атмосферной коррозии и аэрированной воде. Однако при монтаже на сварных соединениях цинковое покрытие выгорает, поэтому сварные швы требуют обязательного восстановления холодным цинкованием. В промышленных системах с профессиональной дозировкой ингибиторов коррозии успешно применяется и черная усиленная труба ВГП.
Как защитить трубопровод градирни от замерзания при остановке зимой?
Трубопроводная обвязка должна иметь технологический уклон в сторону точки опорожнения не менее 0,005–0,01. В нижней точке монтируется автоматический дренажный клапан сброса воды в теплый поддон или приямок, а открытые уличные участки оснащаются саморегулирующимся греющим кабелем под слоем гидрофобной теплоизоляции.
Требуется ли опрессовка труб ВГП перед запуском градирни?
Да, согласно СН РК и СП РК, смонтированный контур подвергается гидростатическим испытаниям давлением, равным 1,25–1,5 от рабочего (но не менее 0,6 МПа), с выдержкой не менее 10–15 минут и последующим визуальным осмотром всех сварных и фланцевых соединений.
Вывод
Надежность и срок службы узла мокрой градирни напрямую зависят от выбора толщины стенки стальной водогазопроводной трубы и грамотного учета фактора аэрационной коррозии. Заказывая усиленные трубы ВГП по ГОСТ 3262-75 на металлобазе «АТЛАНТ МЕТАЛЛ» в Алматы, вы получаете гарантированное качество металлопроката, полное соответствие строительным нормам Казахстана и надежную основу для безаварийной работы промышленных систем охлаждения.
