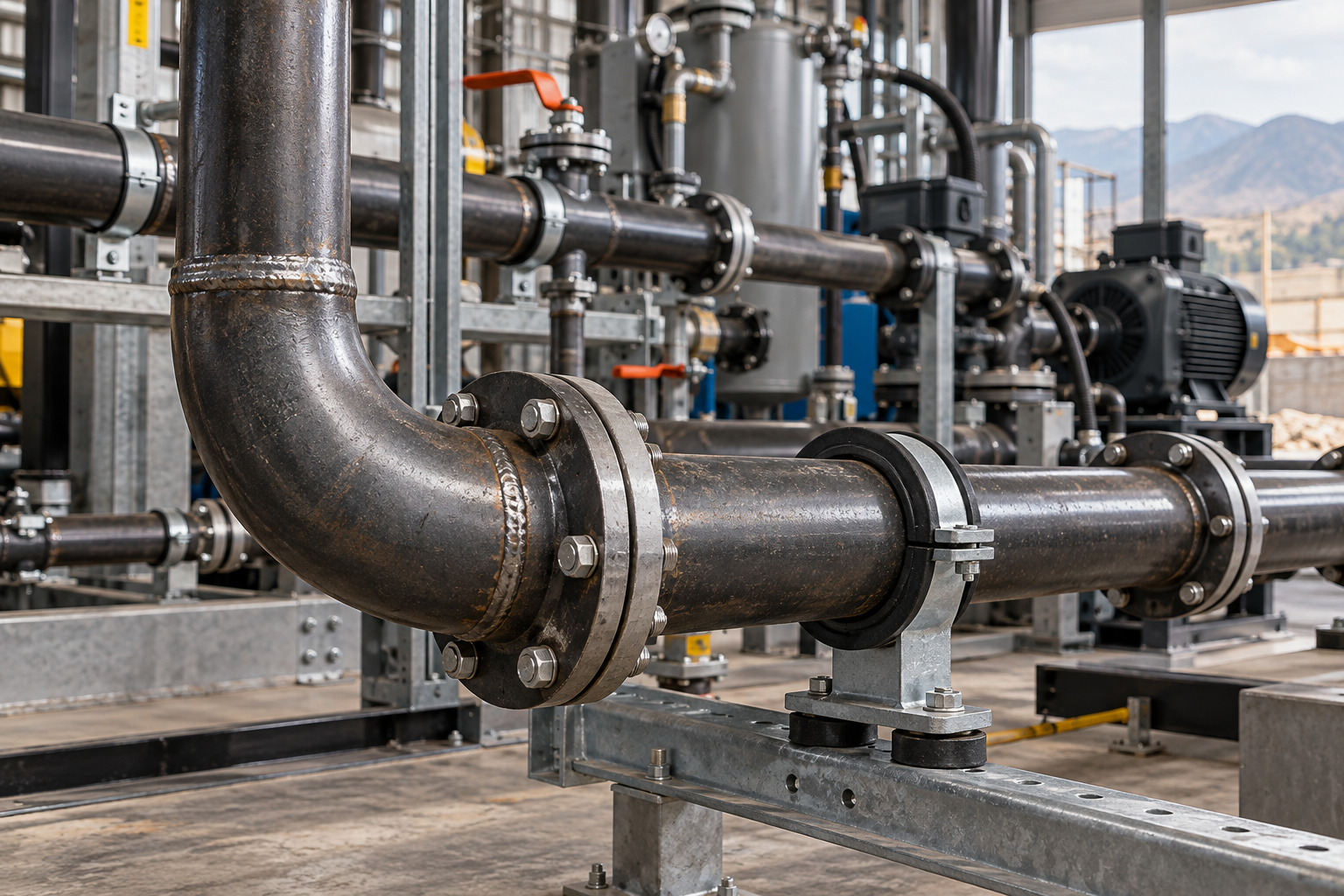

Разбираем инженерные требования к водогазопроводным стальным трубам (ВГП) по ГОСТ 3262-75 при проектировании и монтаже технологических линий подачи СОЖ, циркуляционных контуров смазки и сливных магистралей маслостанций на производственных предприятиях Казахстана.
На металлообрабатывающих комбинатах, заводах металлоконструкций и машиностроительных цехах Казахстана системы централизованной подачи смазочно-охлаждающих жидкостей (СОЖ) и маслопроводы гидравлических станций работают в условиях непрерывных пульсаций давления, гидродинамических ударов и вибрационных нагрузок от технологического оборудования.
Водогазопроводные трубы (ВГП) по ГОСТ 3262-75 остаются базовым конструкционным материалом для сборки жестких распределительных коллекторов, напорных гребенок и самотечных возвратных линий технологических масел и эмульсий благодаря высокой кольцевой жесткости и надежности сварных соединений.
Классификация труб ВГП и выбор толщины стенки для масляных сред
При транспортировке индустриальных масел, водно-масляных эмульсий и синтетических СОЖ выбор серии трубы ВГП напрямую зависит от рабочего давления, динамической вязкости среды и риска возникновения кавитационных пробок.
В контурах станций смазки и подачи охлаждающих жидкостей применяются три основные серии труб по ГОСТ 3262-75:
- Легкая серия: применяется исключительно для безнапорных сливов, лотков самотечного возврата отработанной эмульсии и вентиляционных дыхательных линий масляных баков;
- Обыкновенная серия: монтируется в распределительных цеховых магистралях низкого и среднего давления (до 1,6–2,0 МПа) для подачи водосмешиваемых СОЖ к группам станков;
- Усиленная серия: обязательна для напорных коллекторов маслостанций, линий нагнетания вязких масел и участков обвязки насосных агрегатов, где локальные скачки давления достигают 2,5–3,0 МПа.
Сравнительная таблица параметров труб ВГП для контуров СОЖ и гидравлики
Для правильного гидравлического расчета и исключения пульсаций потока при перекачке масляных сред используйте нормативные параметры сортамента:
| Условный проход (Ду / DN) | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Рекомендуемое назначение в цеховой разводке |
|---|---|---|---|---|
| Ду 15 | 21,3 | 2,8 | 3,2 | Индивидуальные подводы к форсункам и распылителям СОЖ станков |
| Ду 25 | 33,5 | 3,2 | 4,0 | Групповые ответвления, линии манометрических сборок и датчиков потока |
| Ду 40 | 48,0 | 3,5 | 4,0 | Напорные коллекторы локальных маслостанций и разводка по участкам |
| Ду 50 | 60,0 | 3,5 | 4,5 | Магистрали централизованной подачи СОЖ, нагнетательные линии гидробаков |
| Ду 80 | 88,5 | 4,0 | 4,5 | Главные цеховые напорные кольца и общие сборные возвратные коллекторы |
Особенности подготовки, сварки и чистоты внутренней полости
Главный враг гидросистем и прецизионных узлов подачи СОЖ — механические примеси, окалина и грат, оставшиеся внутри трубы после сварки. Попадание шлака в золотники гидрораспределителей или сопла подачи эмульсии выводит оборудование из строя.
При монтаже масляных контуров из труб ВГП соблюдаются строгие технологические правила:
- Механическая разделка кромок: снятие фаски под углом 30–35° с притуплением 1–2 мм выполняется фрезерованием или торцеванием, исключая перегрев металла;
- Аргонодуговая сварка корня шва (TIG): корневой проход выполняется неплавящимся электродом с подачей защитного газа, что обеспечивает идеально гладкий валик без внутреннего наплыва и грата;
- Химическая или гидромеханическая промывка: перед вводом в эксплуатацию собранный трубопровод подвергается прокачке моющими растворами и гидропневматической продувке для полного удаления технологической пыли.
Специалисты компании АТЛАНТ МЕТАЛЛ рекомендуют использовать для напорных масляных систем трубы ВГП из спокойных и полуспокойных марок стали (Ст2сп, Ст3сп), которые гарантируют стабильную микроструктуру сварного шва без микропор.
Монтаж трасс: компенсация гидроударов и виброразвязка
Пуск пластинчатых и шестеренных насосов высокого давления создает циклические гидродинамические волны. Без грамотной фиксации труба ВГП передает вибрации на металлоконструкции цеха и опорные колонны.
Для долговечной безаварийной службы трубопроводной сети необходимо:
- Устанавливать виброизолирующие гибкие вставки (металлорукава высокого давления) между напорным патрубком насоса и стальным коллектором;
- Применять трубные хомуты с массивными демпфирующими резиновыми прокладками (EPDM или маслобензостойкая резина NBR), препятствующими истиранию стенки трубы;
- Выдерживать уклон самотечных линий слива СОЖ не менее 0,015–0,02 в сторону центрального фильтрационного отстойника во избежание застойных масляных зон.
Также важно учитывать правила организации трасс в зонах повышенной сейсмичности Алматы и юга Казахстана, о чем детально рассказано в материале про монтаж труб ВГП на подвесах и консолях в сейсмических районах.
Типичные ошибки при обустройстве маслопроводов и подачи СОЖ
Нарушение регламентов монтажа технологических трубопроводов приводит к дорогостоящим простоям станков с ЧПУ и прессового оборудования:
- Применение неочищенных прямошовных труб со следами коррозии: ржавчина моментально забивает картриджи тонкой фильтрации СОЖ;
- Использование сантехнических резьбовых уплотнений (лен, фум-лента): в масляных и эмульсионных средах волокна размываются и проникают в клапанные группы; соединять разборные узлы допускается только на конической резьбе NPT, приварных фланцах с пазом под кольцо O-Ring или радиальных уплотнениях;
- Монтаж легкой серии ВГП на напорных участках: тонкая стенка не выдерживает постоянных усталостных напряжений от пульсаций давления и дает трещину по околошовной зоне;
- Отсутствие точек выпуска воздуха: скопление воздушных пробок в верхних точках трассы вызывает вспенивание эмульсии и эффект дизелирования в гидросистемах.
FAQ: частые вопросы инженеров и снабженцев
Можно ли использовать оцинкованные трубы ВГП в замкнутых контурах индустриальных масел?
Не рекомендуется. Присадки, содержащиеся в современных гидравлических и моторных маслах (особенно противоизносные цинк-фосфорные и противозадирные пакеты), могут вступать в химическую реакцию с цинковым покрытием, образуя нерастворимые цинковые мыла и шлам. Для чистых масел используют черные стальные трубы ВГП с предварительной кислотной пассивацией или бесшовные трубы. Для водных эмульсий СОЖ оцинкованная труба допустима при нейтральном pH.
Какое давление опрессовки необходимо для технологических трубопроводов СОЖ?
В соответствии с технологическими нормативами РК, опрессовка масляных и эмульсионных магистралей проводится пробным давлением, составляющим 1,25–1,5 от максимального рабочего давления системы, но не менее 0,6 МПа, с выдержкой не менее 10–15 минут до полного осмотра всех сварных и фланцевых стыков.
Как правильно подобрать диаметр трубы для безнапорного слива масла в гидробак?
Скорость движения масла в сливных и всасывающих линиях не должна превышать 0,5–1,2 м/с во избежание турбулентности и насыщения жидкости воздухом. Поэтому диаметр сливного трубопровода ВГП всегда выбирается на 1–2 типоразмера больше, чем напорной магистрали (например, при нагнетании Ду 25 слив монтируется из трубы Ду 40 или Ду 50).
Возможна ли гибка усиленных труб ВГП без нагрева для прокладки поворотов трассы СОЖ?
Да, трубы ВГП усиленной серии малых и средних диаметров (Ду 15 – Ду 32) допускается гнуть на механических или гидравлических трубогибах в холодном состоянии. При этом минимальный радиус гиба должен составлять не менее 3,5–4 наружных диаметров трубы, а сварной шов должен располагаться сбоку (в нейтральной плоскости изгиба), чтобы избежать разрыва по шву.
Вывод
Надежность и ресурс технологических систем подачи СОЖ и маслопроводов промышленных предприятий напрямую определяются правильным подбором серии стенки трубы ВГП и соблюдением чистоты внутренних полостей при монтаже.
На складе компании «АТЛАНТ МЕТАЛЛ» в Алматы всегда в наличии сертифицированные водогазопроводные стальные трубы обыкновенной и усиленной серии по ГОСТ 3262-75 всех ходовых диаметров. Мы обеспечиваем оперативную отгрузку, заводской входной контроль, резку проката по индивидуальным монтажным картам и быструю доставку по всем регионам Казахстана.
