Проход водогазопроводных труб (ВГП) сквозь строительные конструкции — один из самых ответственных узлов при монтаже водоснабжения, отопления и газовых сетей. Прямой контакт стальной трубы с монолитным бетоном или кирпичом приводит к быстрому истиранию металла при температурных расширениях и передаче осадочных нагрузок здания на трубопровод.

В нормативной базе Республики Казахстан (СП РК 4.01-101-2012 и СН РК 4.01-01-2011) жестко регламентировано обязательное использование защитных гильз (футляров). Разберем, как правильно подобрать параметры гильзы, обеспечить герметичность ввода и исключить повреждение стальной магистрали.

Зачем нужна гильза для трубы ВГП и чем опасна заделка наглухо

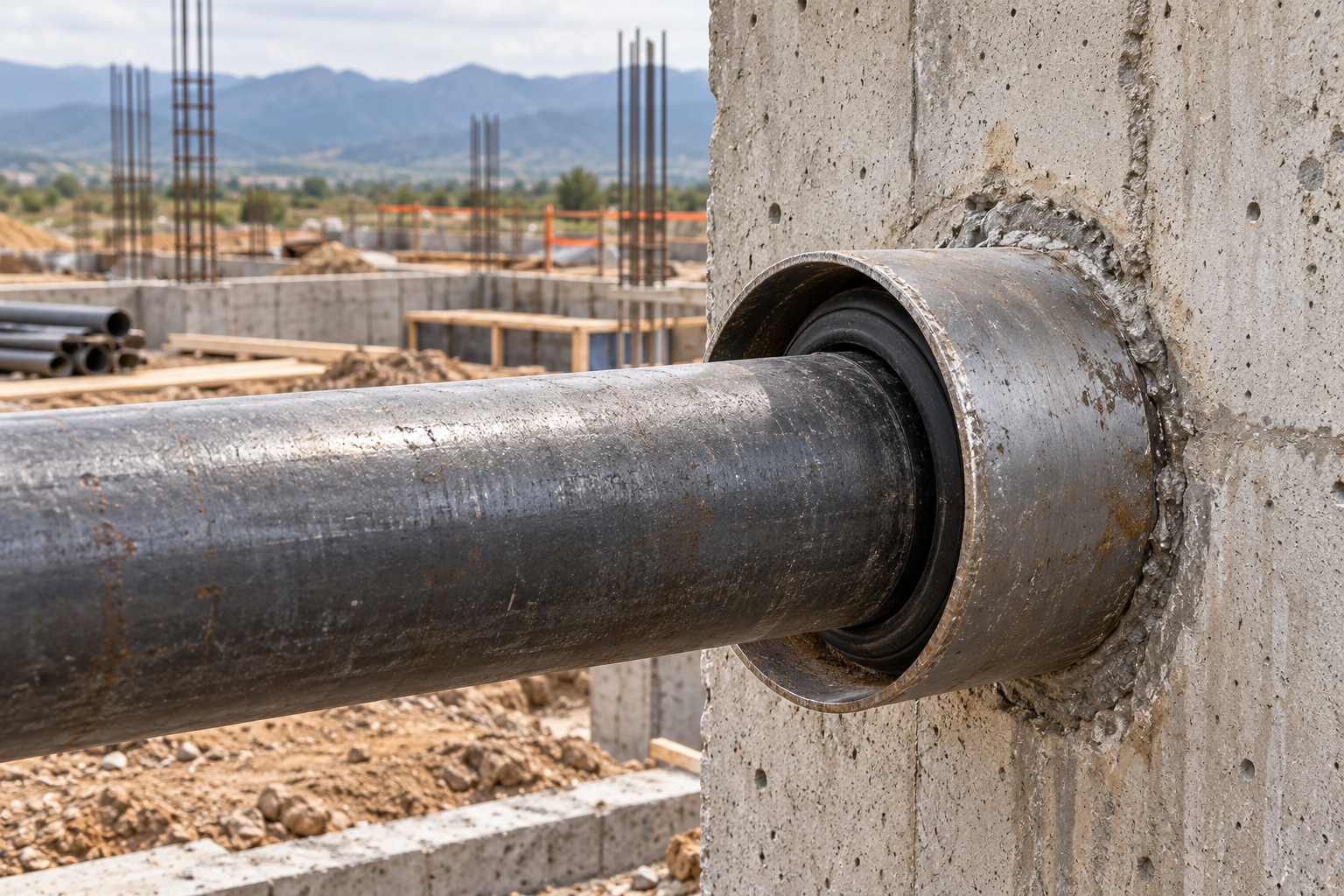

Гильза представляет собой отрезок стальной трубы большего диаметра, вмонтированный в строительную конструкцию (фундамент, стену или плиту перекрытия), внутри которого свободно проходит рабочая труба ВГП.

Отказ от футляра или заливка трубы бетоном напрямую чревата следующими последствиями:

• Срез трубы при осадке здания: даже минимальная осадка фундамента создает гигантское напряжение на излом, срезая резьбовые соединения и сварные швы;
• Истирание стенки от температурных подвижек: при подаче теплоносителя или горячей воды труба удлиняется, и трение о цементный камень с абразивным песком быстро пропиливает металл;
• Невозможность оперативной замены: при протечке внутри стены придется выдалбливать несущую конструкцию перфоратором, рискуя повредить арматурный каркас здания;
• Проникновение грунтовых вод и газов: отсутствие эластичной набивки между трубой и гильзой открывает путь сырости и радона в подвальные помещения.

Требования норм РК к диаметрам и зазорам между гильзой и трубой ВГП

Внутренний диаметр футляра выбирается с учетом внешнего диаметра рабочей трубы ВГП по ГОСТ 3262-75, толщины теплоизоляционного слоя (для систем отопления и ГВС) и кольцевого зазора под уплотнитель.

По нормам СП РК кольцевой зазор между рабочей трубой (или изоляцией) и стенкой гильзы должен составлять не менее 10–20 мм для свободного заполнения герметизирующими составами.

Особенности монтажа гильз в зависимости от типа конструкции

Положение гильзы и требования к ее краям различаются в зависимости от того, через какую плоскость проходит водогазопроводная труба.

1. Проход через перекрытия между этажами

Верхний край гильзы обязан возвышаться над отметкой чистого пола на 20–30 мм (в санузлах и технических помещениях — до 50 мм). Это защищает нижние этажи от протечки воды при локальных заливах.

Нижний край гильзы монтируется строго заподлицо с плоскостью потолка, чтобы не нарушать отделку.

2. Проход через фундаменты и наружные стены подвалов

Гильза должна выступать за внешнюю и внутреннюю грани фундамента на 50–100 мм. При высоком уровне грунтовых вод в Алматинской области применяются нажимные сальники или резиновые модульные уплотнители типа Link-Seal, способные держать давление воды до 3–5 бар.

3. Проход через противопожарные преграды

При пересечении брандмауэров зазор между трубой ВГП и гильзой плотно заполняется негорючим материалом с пределом огнестойкости не ниже самой стены (базальтовая вата высокой плотности и терморасширяющийся огнезащитный герметик).

Пошаговый регламент заделки кольцевого пространства

Надежная герметизация узла выполняется в следующем порядке:

1. Очистка внутренней полости гильзы и наружной поверхности трубы ВГП от наплывов раствора и ржавчины;
2. Антикоррозийная обработка участка трубы ВГП термостойким грунтом или битумным праймером перед установкой изоляции;
3. Установка центрирующих пластиковых или деревянных клиньев (удаляются по мере заполнения герметиком);
4. Плотная послойная чеканка зазора просмоленным канатным жгутом (каболкой) или базальтовым шнуром на 2/3 глубины гильзы;
5. Формирование водонепроницаемого замка с торцов гильзы полиуретановым эластичным герметиком либо цементно-песчаным раствором с гидрофобными добавками на глубину не менее 20–30 мм.

Критические ошибки при прокладке труб ВГП в гильзах

Инспекторы технадзора и службы эксплуатации в РК регулярно бракуют узлы прохода по следующим причинам:

• Сварной шов или резьбовая муфта внутри гильзы: внутри футляра труба обязана быть строго цельной. Расположение любых соединений в теле гильзы категорически запрещено нормами безопасности;
• Использование монтажной пены в качестве основного уплотнителя: пена разрушается от вибраций и ультрафиолета, впитывает влагу и не является барьером для огня и грунтовых вод;
• Отсутствие соосности: если труба перекошена и упирается в край гильзы металлом о металл, при расширении возникнет сильный скрип и локальный износ стенки;
• Слишком короткая гильза в полу: обрезка гильзы вровень с полом приводит к стеканию воды при влажной уборке прямо в перекрытие.

Где заказать трубы ВГП и стальные гильзы в Алматы

Для создания надежных проходных узлов и инженерных сетей металлобаза «АТЛАНТ МЕТАЛЛ» предлагает полный сортамент водогазопроводных труб ГОСТ 3262-75 и электросварных прямошовных труб ГОСТ 10704-91 всех диаметров.

На складе в Алматы доступна оперативная резка труб ВГП и гильз в точный проектный размер, нанесение фасок под сварку и быстрая комплектация заказа с доставкой автотранспортом по городу и регионам Казахстана.

Часто задаваемые вопросы (FAQ)

Вывод

Грамотная установка водогазопроводных труб в стальных гильзах гарантирует беспроблемную эксплуатацию здания, защищает магистрали от критических деформаций и обеспечивает соответствие объекта строительным нормам Казахстана. Заказывайте сертифицированные трубы ВГП с заводскими паспортами качества в «АТЛАНТ МЕТАЛЛ» для безупречной сдачи объекта технадзору.
