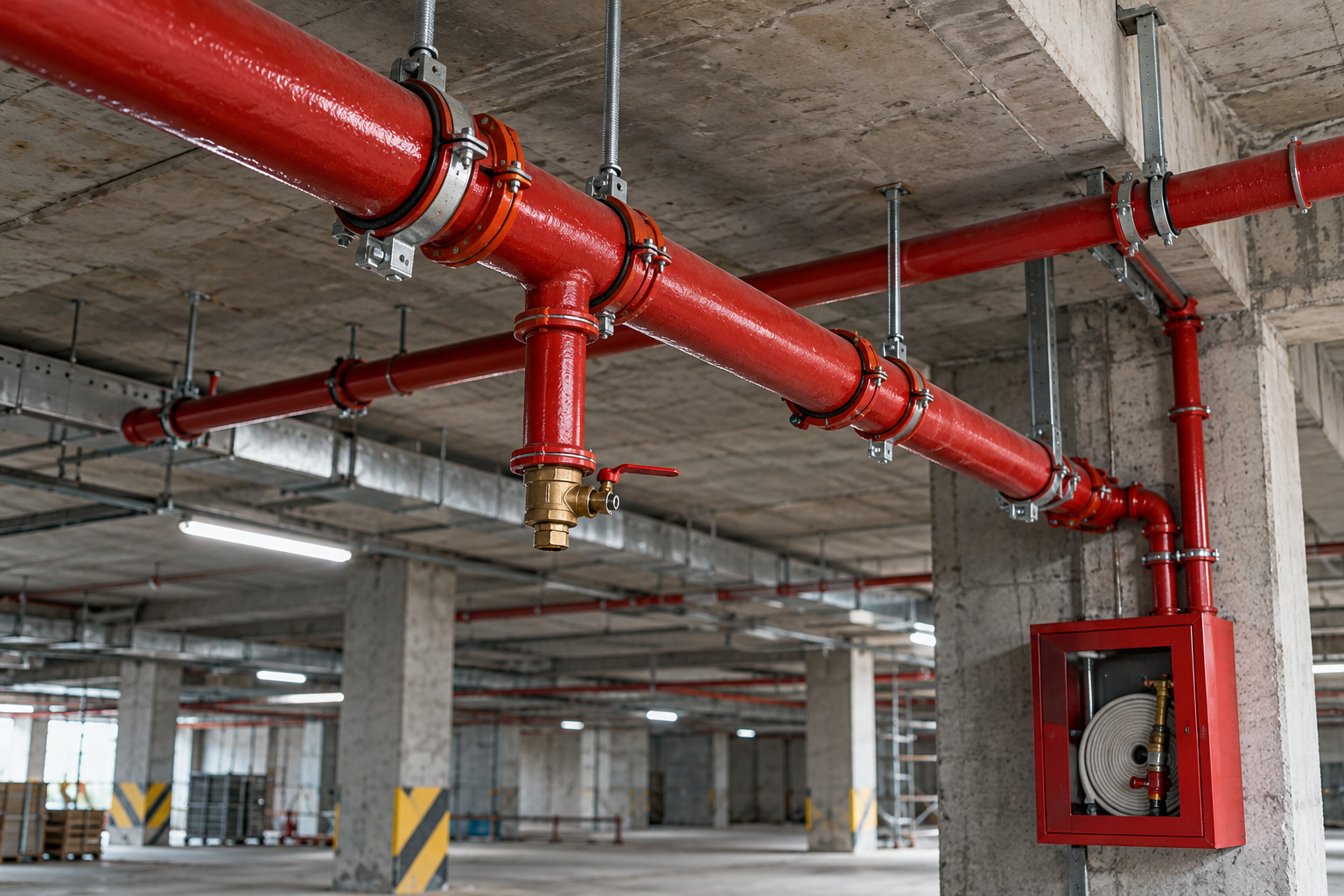

Пожарные сухотрубы применяются на объектах, где постоянное заполнение трубопровода водой невозможно из-за риска замерзания или специфики технологического процесса. В климатических зонах Казахстана с резкими перепадами температур сухотрубные магистрали монтируют в неотапливаемых многоуровневых автостоянках, на открытых технологических эстакадах, в неотапливаемых складских ангарах и на фасадах высотных комплексов.

Для монтажа таких систем традиционно применяют водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75. Они обеспечивают достаточную механическую прочность, устойчивость к ударным гидравлическим нагрузкам при пуске насосов и сохраняют герметичность при сейсмических воздействиях.

Особенности эксплуатации сухотрубов и требования к металлу

Главная специфика сухотрубной сети — чередование сухого состояния и контакта с насыщенным кислородом влажным воздухом, а также периодическое заполнение водой при опрессовках или проверках. Конденсат, скапливающийся в нижних точках трассы, провоцирует интенсивную внутреннюю коррозию черного металла.

Согласно требованиям СП РК 2.02-105-2014 и СН РК 4.01-02-2011, для сухотрубов предпочтительно использовать оцинкованные трубы ВГП либо трубы обычной серии с обязательным нанесением внешнего антикоррозионного покрытия и обеспечением гарантированного самотечного сброса остаточной воды.

• Высокая стойкость к гидроударам: при подаче воды от пожарной автоцистерны или насоса-повысителя давление в стояке может кратковременно подскакивать до 1,6–2,0 МПа;
• Стойкость к открытому огню: стальная труба ВГП сохраняет конструктивную целостность в условиях пожара дольше любых полимерных аналогов;
• Сейсмостойкость: жесткость стального трубопровода в сочетании с гибкими муфтовыми соединениями гарантирует целостность системы при землетрясениях до 9–10 баллов в Алматинском регионе.

Выбор толщины стенки и диаметра труб ВГП для сухотрубов

Трубы ВГП классифицируются по ГОСТ 3262-75 на легкие, обыкновенные и усиленные. В системах пожарных сухотрубов использование легкостенных труб строго ограничено из-за ускоренной щелевой коррозии в зонах резьбовых соединений и риска разрыва при резком заполнении магистрали.

Для вертикальных пожарных стояков высотных зданий и магистральных разводок паркингов проектные институты Казахстана закладывают обыкновенные или усиленные трубы ВГП с условным проходом Ду 50, Ду 65, Ду 80 и Ду 100.

Правила обеспечения уклонов и дренажа конденсата

Основная причина аварий сухотрубов зимой в городах с морозным климатом (Астана, Караганда, предгорья Алматы) — разрыв металла из-за замерзшей воды, оставшейся после регламентных испытаний или конденсации влаги.

Для исключения застойных зон горизонтальные участки сухотрубов из труб ВГП монтируются со строгим соблюдением уклонов:

• Минимальный уклон распределительных горизонтальных трубопроводов — не менее 0,01 (1 см на 1 метр длины) в сторону спускных кранов;
• Уклон магистральных питающих трубопроводов — не менее 0,005 в сторону центрального дренажного узла;
• В каждой низшей точке трассы монтируется спускной шаровой кран диаметром не менее Ду 25 с латунным или нержавеющим затвором;
• В верхних точках стояков устанавливаются автоматические вантузы или ручные воздухоотводчики для быстрого выхода воздуха при заполнении магистрали водой.

Способы соединения и узлы ввода пожарных машин

Наружные выводы сухотрубов для подключения передвижной пожарной техники выводятся на фасад здания на высоте 0,8–1,2 м от уровня земли или отмостки. Узел подключения оснащается двумя соединительными головками ГМ-70 или ГМ-80 с обратным клапаном и автоматическим дренажным клапаном внутри отапливаемого контура здания.

При монтаже труб ВГП применяются два основных типа соединений:

1. Электросварка: применяется для не оцинкованных труб ВГП с последующей грунтовкой швов антикоррозийными составами (ГФ-021) и окраской сигнальным красным цветом (RAL 3000);
2. Бессварные грувлочные (пазовые) соединения: оцинкованные трубы ВГП накатываются желобком, что сохраняет защитный слой цинка внутри трубы и обеспечивает гибкость при сейсмических колебаниях.

Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные трубы ГОСТ 3262-75 в Алматы со склада с заводскими паспортами, выполняет точную резку в размер и организует доставку по всему Казахстану.

Типичные ошибки при проектировании и монтаже сухотрубов

• Использование тонкостенных электросварных прямошовных труб вместо ВГП: при периодическом контакте с воздухом тонкая стенка (1,5–2,0 мм) сквозно корродирует за 3–4 года;
• Отсутствие теплоизоляции гильз в местах перехода из тепла в холод: на границе температур выпадает обильный конденсат, забивающий спускники;
• Жесткая фиксация стояков без учета температурных колебаний: перепады от -30 °C зимой до +40 °C летом вызывают температурные деформации до 1,2 мм на каждый метр трубы, что ведет к срезу крепежа. Для компенсации применяются решения, аналогичные тем, что используют в стояках отопления и компенсаторах;
• Монтаж глухих мешков без спускных кранов: любая проверка системы инспекцией оставляет столб воды, разрывающий трубу при первых заморозках.

Часто задаваемые вопросы (FAQ)

Вывод

Пожарные сухотрубы из стальных водогазопроводных труб ГОСТ 3262-75 остаются надежным стандартом противопожарной защиты неотапливаемых и высотных объектов Казахстана. Точный подбор толщины стенки, строгое соблюдение уклонов не менее 0,01 и качественная трубная продукция от проверенного поставщика исключают риск аварий и гарантируют безотказность системы в экстренной ситуации.
