Разбираем инженерные правила подбора и монтажа водогазопроводных стальных труб (ВГП) в узлах газовых рамп блочных и модульных горелок. Особенности выбора толщины стенки, требования к сварным швам и испытаниям по строительным нормативам Казахстана.

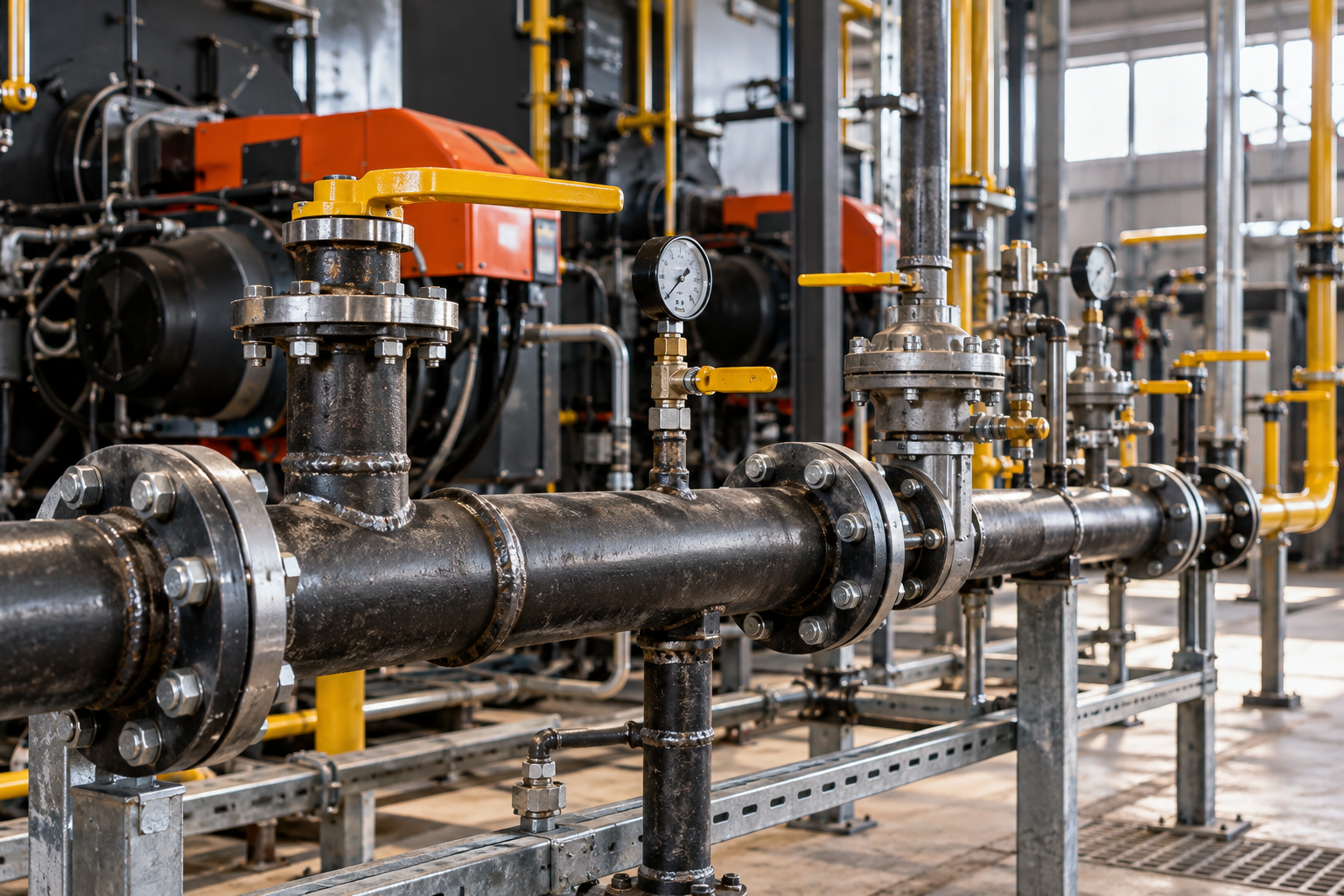

Газовая рампа промышленной или блочно-модульной горелки — это узел с повышенными требованиями к плотности и надежности соединений. Давление газа перед горелкой колеблется от десятков миллибар в низком сегменте до 3–5 бар в системах среднего давления, при этом узел регулярно испытывает технологические вибрации от работы дутьевого вентилятора.
Для обвязки компактных газовых рамп, линий безопасности, манометрических сборок и отводящих продувочных свечей в Казахстане активно применяются стальные водогазопроводные трубы по ГОСТ 3262-75. Разберем ключевые критерии выбора сортамента, сварки и соблюдения нормативных требований СП РК.
Критерии подбора труб ВГП для газовых рамп
Трубы ВГП выпускаются в трех сериях по толщине стенки: легкой, обыкновенной и усиленной. В обвязке газовых рамп котельного и сушильного оборудования действуют строгие ограничения по прочности и надежности резьбовых врезок.
- Обыкновенная серия: применяется на участках с рабочим давлением до 0,3 МПа (низкое и среднее давление) при диаметрах от Ду 15 до Ду 50;
- Усиленная серия: обязательна для участков с нарезаемой трубной цилиндрической резьбой под приборы КИПиА, электромагнитные клапаны и продувочные линии, а также при высоком уровне вибраций;
- Легкая серия: на газовых рампах и магистралях природного газа не применяется из-за повышенного риска сквозной коррозии и недостаточной прочности при нарезании резьбы.
При выборе труб для газовых рамп критически важна марка стали. Рекомендуется использовать трубы из спокойной или полуспокойной углеродистой стали (Ст2сп, Ст3сп, сталь 10, 20), обеспечивающие пластичность шва и устойчивость к знакопеременным нагрузкам.
Сравнительная таблица сортамента ВГП для элементов газовой рампы
Ниже приведены типовые параметры подбора диаметров и толщин стенок труб ГОСТ 3262-75 для основных узлов газовой рампы:
| Узел газовой рампы | Условный проход (Ду, мм) | Наружный диаметр (мм) | Рекомендуемая стенка (мм) | Тип соединения |
|---|---|---|---|---|
| Импульсные линии и манометры | 15 – 20 | 21,3 – 26,8 | 2,8 – 3,2 (усиленная) | Резьбовое / приварное |
| Продувочные свечи безопасности | 20 – 32 | 26,8 – 42,3 | 2,8 – 3,2 (обыкновенная) | Сварное |
| Блок запорно-регулирующей арматуры | 25 – 50 | 33,5 – 60,0 | 3,2 – 3,5 (обыкновенная/усиленная) | Фланцевое / сварное |
| Основной коллектор рампы горелки | 50 – 80 | 60,0 – 88,5 | 3,5 – 4,0 (обыкновенная) | Фланцевое / сварное |
| Линия датчиков контроля герметичности | 15 – 25 | 21,3 – 33,5 | 2,8 – 3,2 (усиленная) | Резьбовое на муфтах |
Технологические требования к сварке и монтажу рамп
Сборка газовой рампы требует строгого соблюдения последовательности монтажа и пространственного расположения трубных элементов.
- Сварка стыков: соединение участков ВГП выполняется ручной дуговой сваркой электродами с основным покрытием (тип Э42А, Э50А) или аргонодуговой сваркой корня шва. Не допускается наличие непроваров, пор и шлаковых включений.
- Фланцевые соединения: установка клапанов отсечки и регуляторов давления выполняется на плоских или воротниковых стальных фланцах. Прокладки подбираются исключительно из маслобензостойкой резины (МБС) или паронита марки ПОН-Б.
- Отвод продувочных свечей: свечи от газовой рампы выводятся за пределы котельного зала выше конька крыши не менее чем на 1 метр, с установкой защитного оголовка от осадков.
- Виброизоляция: между выходом рампы и патрубком горелки монтируется гибкий сильфонный компенсатор из нержавеющей стали, предотвращающий передачу динамических нагрузок на жесткую обвязку из ВГП труб.
Типичные ошибки при обвязке газовых рамп
Практика монтажа котельных в Алматы и других регионах РК показывает ряд частых нарушений, приводящих к замечаниям технадзора:
- Использование тонкостенной (легкой) трубы: при нарезании резьбы под штуцеры манометров на тонкой стенке срезается критическая часть тела металла, что ведет к трещинам;
- Сварка труб со следами коррозии и расслоений: внутренний грат и окалина могут попасть в седло электромагнитного клапана и нарушить его герметичность;
- Жесткое крепление без компенсации: фиксация рампы глухими хомутами к вибрирующему корпусу теплогенератора без виброгасящих прокладок;
- Отсутствие гильз и футляров: проход продувочных линий через перекрытия и наружные стены без установки защитных стальных гильз.
Контроль качества, испытания и снабжение в Казахстане
Перед пуском газа готовая рампа из труб ВГП проходит визуально-измерительный контроль всех сварных швов и пневматические испытания на прочность и герметичность воздухом или инертным газом под давлением, превышающим рабочее в 1,25–1,5 раза согласно требованиям СН РК и СП РК.
Для сборки ответственных узлов газоснабжения важно использовать сертифицированные трубы с заводскими паспортами качества. Компания АТЛАНТ МЕТАЛЛ обеспечивает строительные и монтажные организации Казахстана полным сортаментом водогазопроводных труб ГОСТ 3262-75 обыкновенной и усиленной серии, а также фланцами и фасонными элементами с быстрой доставкой со склада в Алматы.
Часто задаваемые вопросы (FAQ)
Можно ли использовать оцинкованную трубу ВГП для газовой рампы?
По нормам газоснабжения внутренние газопроводы и рампы монтируются преимущественно из черных стальных труб. Оцинкованные трубы не рекомендуются для сварных газопроводов, так как выгорание цинка в зоне шва вызывает пористость и снижает плотность стыка.
Почему под резьбу на импульсных линиях выбирают усиленную серию ВГП?
Усиленная труба имеет увеличенную толщину стенки (от 3,2 мм для Ду 15–20), что позволяет нарезать полную резьбу без критического ослабления стенки трубы в зоне впадин витков.
Какая допустимая овальность и кривизна труб ВГП для обвязки рампы?
По ГОСТ 3262-75 кривизна не должна превышать 2 мм на 1 метр длины, а овальность должна укладываться в предельные отклонения по наружному диаметру, что гарантирует соосность при сборке фланцевых пар.
Вывод
Качественная водогазопроводная стальная труба правильной толщины стенки — залог безопасной и долговечной эксплуатации газовой рампы горелочного узла. Комплектуйте объекты проверенным металлопрокатом от АТЛАНТ МЕТАЛЛ для соблюдения нормативов и успешной сдачи котельных технадзору.
