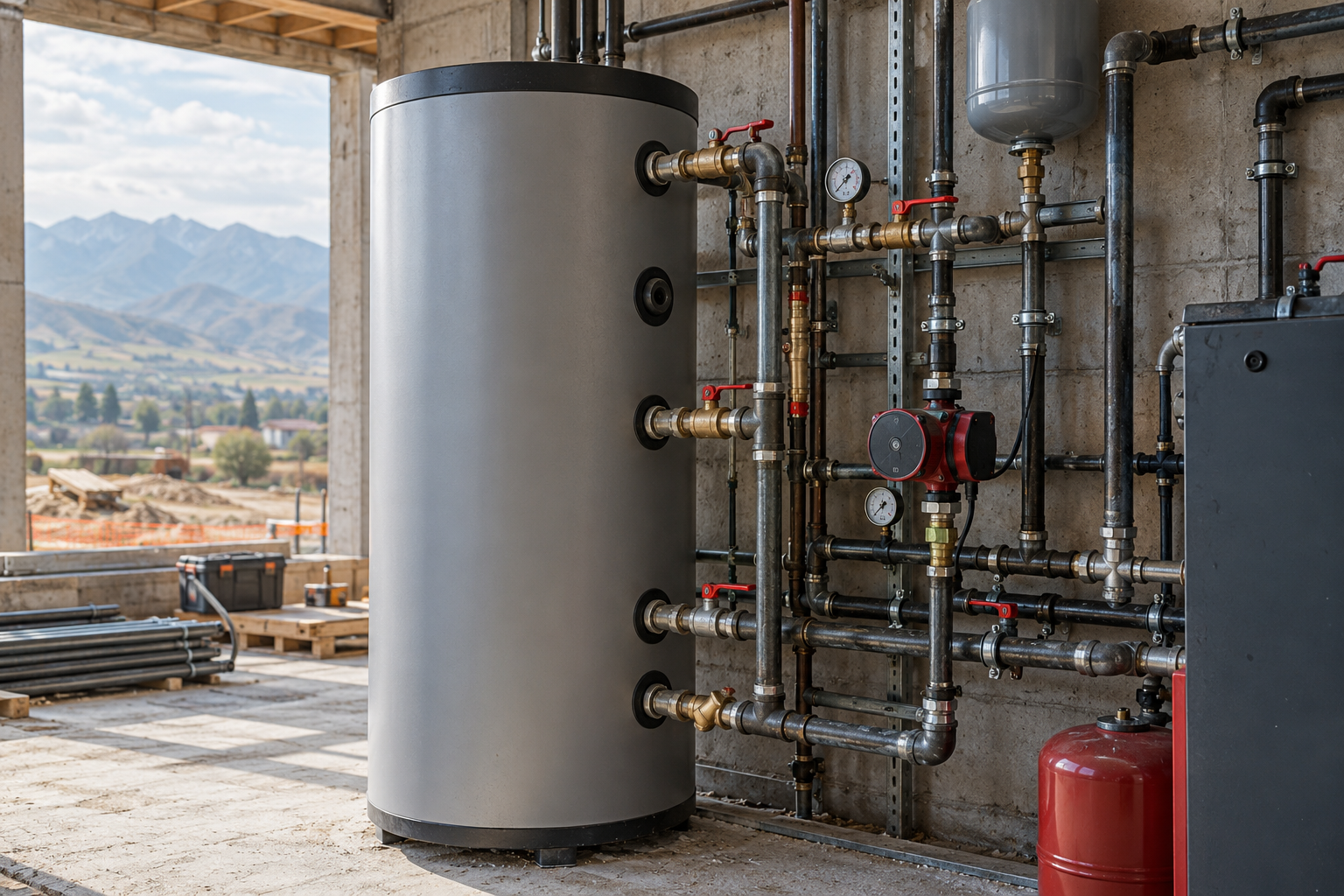

Разбираем инженерные правила подбора водогазопроводных труб (ВГП) по ГОСТ 3262-75 для подключения бойлеров косвенного нагрева и емкостных теплообменников.В статье приведены расчеты диаметров греющего контура, выбор толщины стенки, требования к запорно-предохранительной арматуре и практические рекомендации по монтажу в котельных Казахстана.
Подключение бойлера косвенного нагрева (БКН) большой емкости в коммерческих котельных, жилых комплексах и частных объектах требует строгого расчета диаметров и механической прочности трубопроводов.
В контуре загрузки бойлера теплоноситель циркулирует с высокой температурой (до 85–90 °C) и переменным расходом. Водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75 обеспечивают устойчивость узла к термическим расширениям, гидравлическим ударам и вибрациям от насосных групп.
Почему в обвязке емкостных бойлеров применяют трубы ВГП
Полимерные материалы в первичном контуре нагрева бойлеров быстро стареют из-за постоянных пиковых температур и циклов резкого нагрева-остывания. Стальная труба ВГП сохраняет форму, не дает температурных провисаний и держит рабочее давление системы без риска разгерметизации.
- Термическая стабильность: выдерживает перегретый теплоноситель без деформации и снижения прочности;
- Механическая жесткость: надежно удерживает тяжелую арматуру — трехходовые клапаны, циркуляционные насосы и латунные коллекторы;
- Стойкость к гидроударам: гасит скачки давления при резком срабатывании электромагнитных клапанов и термостатических приводов;
- Универсальность соединений: позволяет комбинировать сварные неразъемные узлы на гребенках с резьбовыми переходами на американках бойлера.
Выбор диаметра и толщины стенки трубы ВГП
Для обеспечения проектного времени прогрева емкости сечение греющего контура подбирается исходя из тепловой мощности теплообменника (змеевика) бойлера. Заужение диаметра приводит к падению теплоотдачи и перегрузке циркуляционного насоса.
На подаче холодной санитарной воды и контуре рециркуляции ГВС рекомендуется применять оцинкованную трубу ВГП либо выполнять гидравлическую развязку через диэлектрические вставки для предотвращения гальванической коррозии.
| Тепловая мощность змеевика (кВт) | Рекомендуемый условный проход (Ду / DN) | Оптимальный типоразмер трубы ВГП | Толщина стенки (обыкновенная / усиленная), мм | Тип рабочей среды контура |
|---|---|---|---|---|
| до 25 кВт | Ду 20 (3/4") | ВГП 26,8×2,8 | 2,8 / 3,2 | Греющий контур (первичный) |
| 25 – 45 кВт | Ду 25 (1") | ВГП 33,5×3,2 | 3,2 / 4,0 | Греющий контур / подача ХВС |
| 45 – 75 кВт | Ду 32 (1 1/4") | ВГП 42,3×3,2 | 3,2 / 4,0 | Первичный контур БКН 300–500 л |
| 75 – 120 кВт | Ду 40 (1 1/2") | ВГП 48,0×3,5 | 3,5 / 4,0 | Магистрали котельных и БКН от 750 л |
| 120 – 200 кВт | Ду 50 (2") | ВГП 60,0×3,5 | 3,5 / 4,5 | Промышленные каскадные водонагреватели |
Схема подключения и ключевые элементы обвязки
При монтаже емкостного накопителя первичный тепловой контур подключается по принципу приоритета ГВС. Управление циркуляцией выполняется через загрузочный насос или сервопривод трехходового распределительного клапана.
В обязательном порядке на обвязке монтируются технологические узлы безопасности и сервисного обслуживания:
- Группа безопасности бойлера: предохранительный клапан на 6–8 бар и обратный клапан на входе холодной воды;
- Расширительный мембранный бак: компенсирует тепловое расширение воды в баке (объем рассчитывается как 10–12% от емкости водонагревателя);
- Дренажный сливной кран: врезается в нижнюю точку обвязки трубы ВГП перед входом в бойлер для полного опорожнения при ревизии;
- Автоматический воздухоотводчик: ставится в наивысшей точке подающего трубопровода греющего контура.
Особенности сварки и антикоррозийной обработки
В котельных Алматы и регионов с повышенной сейсмичностью жесткая фиксация труб должна компенсироваться правильным размещением опор. На длинных участках подводящих труб предусматривают П-образные или Г-образные угловые компенсаторы.
Сварные стыки черных труб ВГП выполняются ручной дуговой сваркой электродами типа Э42/Э46. После проведения опрессовки наружную поверхность труб очищают от окалины, покрывают грунтом ГФ-021 и двумя слоями термостойкой эмали.
Складской комплекс «АТЛАНТ МЕТАЛЛ» в Алматы обеспечивает строительные и монтажные организации сертифицированной трубой ВГП с ровной геометрией, чистым швом и заводскими сертификатами соответствия РК.
Типичные ошибки при обвязке бойлеров стальными трубами
Нарушение базовых правил гидравлической обвязки приводит к шуму, падению производительности ГВС и ускоренному износу оборудования.
- Отсутствие диэлектрических муфт: прямой контакт латунных или медных патрубков бака со стальной трубой без изолирующих прокладок провоцирует электрохимическую коррозию;
- Монтаж расширительного бака после обратного клапана: бак должен стоять строго между обратным клапаном и входом холодной воды в накопитель;
- Занижение диаметра первичного контура: использование трубы Ду 15 вместо проектного Ду 25 увеличивает время нагрева бойлера в 2–3 раза;
- Жесткое бескомпенсаторное подключение: при нагреве тепловое расширение стальной трубы создает изгибающие нагрузки на штуцеры бака.
Часто задаваемые вопросы (FAQ)
Какую трубу ВГП выбрать для загрузки бойлера: черную или оцинкованную?
Для закрытого греющего контура (первичного теплоносителя) стандартно используют черную водогазопроводную трубу. Для контура санитарной горячей воды (ГВС) и рециркуляции предпочтительна оцинкованная труба либо нержавеющая сталь для исключения окисления питьевой воды.
Нужна ли резьбовая нарезка на трубах ВГП при подключении бойлера?
Магистральные участки и гребенки обычно монтируют на сварке, а непосредственно к патрубкам бойлера и запорной арматуре подключаются через разъемные соединения (сгоны, резьбы, американки), нарезанные на трубе ВГП на станке или клуппом.
Какое давление должна выдерживать обвязка бойлера при опрессовке?
Первичный греющий контур опрессовывается давлением не менее 1,5 от рабочего (обычно 6–8 бар). Контур ГВС проверяется давлением, превышающим рабочее на 2–3 бара, но не выше порога срабатывания предохранительного клапана.
Как организовать доставку и резку труб ВГП для котельной в Алматы?
Компания «АТЛАНТ МЕТАЛЛ» выполняет точную резку водогазопроводных труб в размер по проекту и оперативную доставку партий любого тоннажа собственным автотранспортом по Алматы и области.
Рекомендации по комплектации объекта
Для надежного монтажа обвязки бойлера заказывайте трубы ВГП нормальной и усиленной группы с проверенной толщиной стенки и однородным сварным швом.
Специалисты компании «АТЛАНТ МЕТАЛЛ» помогут рассчитать необходимый тоннаж, подобрать сопутствующий фасонный металлопрокат и укомплектовать объект точно по графику строительно-монтажных работ.
