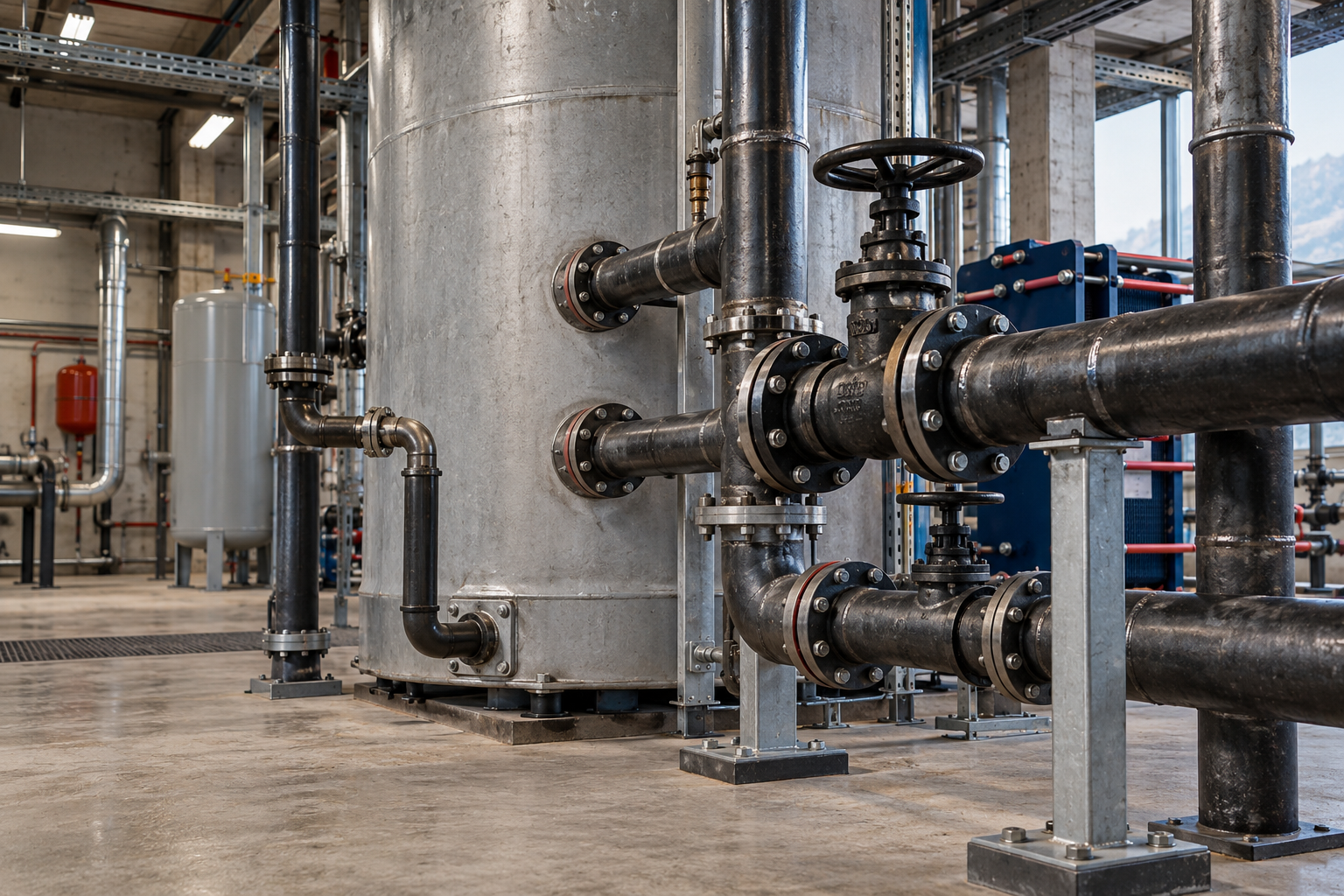

Разбираем инженерные требования к обвязке баков-аккумуляторов горячей воды (БАГВ) трубами ВГП: подбор толщины стенки, расчет переливных и вестовых трубопроводов, компенсация температурных напряжений и антикоррозионная защита по нормам СП РК.
Баки-аккумуляторы горячей воды (БАГВ) сглаживают пиковые нагрузки систем ГВС в центральных тепловых пунктах (ЦТП), котельных и на промышленных объектах. Надежность всей технологической цепочки зависит от правильного подбора и монтажа трубопроводной обвязки.
Водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75 традиционно применяются для подводящих, отводящих, переливных, спускных и вестовых линий емкостей благодаря высокой жесткости и стойкости к температурным гидроударам.
Функциональные линии обвязки БАГВ и назначение труб ВГП
Обвязка бака-аккумулятора включает пять основных технологических трубопроводов, каждый из которых работает в специфическом гидравлическом и температурном режиме:
- Подающий трубопровод (заполнение): подает нагретую воду от котлов или теплообменников в верхнюю или среднюю зону бака.
- Отводящий (разборный) трубопровод: забирает подготовленную воду сетевыми насосами ГВС из нижней трети резервуара.
- Переливная безнапорная труба: предотвращает переполнение бака при отказе автоматики уровня, рассчитана на максимальный часовой приток.
- Вестовая (дыхательная) линия: уравнивает внутреннее давление резервуара с атмосферным при резких колебаниях уровня воды, предотвращая схлопывание емкости от вакуума.
- Сливной (дренажный) трубопровод: обеспечивает полный опорожняющий спуск воды и шлама при регламентной ревизии или промывке.
Выбор толщины стенки и категории труб ВГП по ГОСТ 3262-75
В открытых безнапорных баках гидростатическое давление редко превышает 0,1–0,2 МПа (1–2 бар). Однако подводящие и циркуляционные патрубки испытывают напор сетевых насосов и пульсации давления.
Для обвязки БАГВ в котельных Казахстана используются два основных типа труб ВГП:
- Обыкновенные трубы (стенка 3,2–4,0 мм): оптимальны для переливных, вестовых и циркуляционных безнапорных контуров Ду 25–Ду 80.
- Усиленные трубы (стенка 4,0–4,5 мм): монтируются на участках врезки в днище бака, на напорных подающих линиях и в узлах установки тяжелой фланцевой запорной арматуры.
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Обыкновенная стенка, мм | Усиленная стенка, мм | Рекомендуемое назначение в обвязке БАГВ |
|---|---|---|---|---|
| Ду 25 – Ду 32 | 33,5 – 42,3 | 3,2 | 4,0 | Импульсные линии датчиков уровня, пробоотборники, продувка |
| Ду 40 – Ду 50 | 48,0 – 60,0 | 3,5 | 4,5 | Дренаж, линии рециркуляции малых баков (до 5 м³), вестовые трубы |
| Ду 65 – Ду 80 | 75,5 – 88,5 | 4,0 | 4,5 | Подающие линии, основные переливные безнапорные стояки, слив |
| Ду 100 | 114,0 | 4,5 | 5,0 | Магистральный разбор ГВС и общий переливной коллектор группы баков |
Борьба с аэрационной коррозией в контурах БАГВ
Главная угроза для стальной трубы в системах ГВС с открытыми баками — растворенный кислород. При температуре 65–75 °C контакт горячей воды с воздухом многократно ускоряет язвенную коррозию черного металла.
Для продления ресурса трубопроводов обвязки соблюдают обязательные проектные правила:
- Подающий патрубок заглубляют под минимальный рабочий уровень воды, исключая свободное падение струи и насыщение теплоносителя кислородом;
- Оцинкованные трубы ВГП применяют на вестовых и вентиляционных линиях, где регулярно образуется капельный конденсат;
- На внутренних напорных линиях ГВС котельных используют трубную сталь марок Ст2сп, Ст3сп или 10/20 с предварительным нанесением термостойких антикоррозионных грунтовок по внешнему контуру.
Особенности монтажа: гидрозатворы, уклоны и компенсация нагрузок
Баки-аккумуляторы подвержены линейному расширению при нагреве, а их стенки и днище деформируются под переменной массой воды. Жесткое подключение трубопроводов без компенсаторов приводит к трещинам в зоне сварных штуцеров.
При монтаже труб ВГП соблюдают следующие правила:
- Разгрузка патрубков: трубопроводы монтируются на собственных скользящих или подвесных опорах. Масса запорных задвижек и тяжелых труб не должна передаваться на корпус резервуара.
- Монтаж гидрозатвора на переливе: переливная труба ВГП обязательно оборудуется водяным затвором (сифоном) высотой не менее 100 мм для исключения попадания наружного воздуха в газовое пространство бака.
- Уклоны дренажных участков: сливные линии прокладываются с уклоном не менее 0,003 в сторону грязевика или приямка для обеспечения самотечного слива шлама.
- Организация врезок: при врезке штуцеров ВГП в обечайку бака обязательна приварка усиливающих воротниковых накладок из листовой стали толщиной не менее толщины стенки резервуара.
Качественные трубы должны сопровождаться заводскими сертификатами соответствия ГОСТ 3262-75 с обязательной отметкой о прохождении гидроиспытаний давлением до 2,4–3,1 МПа. Для обвязки котельных узлов также потребуются детали трубопроводов, включая отводы и фланцы, согласованные по условному давлению.
Частые ошибки при монтаже обвязки БАГВ
- Заужение диаметра переливной трубы: приводит к переливу воды через верхний люк резервуара при пиковом притоке от сетевых насосов.
- Отсутствие вестовой трубы: при быстром опорожнении бака мощными насосами создается глубокий вакуум, приводящий к механическому смятию стенок металлического бака.
- Прямой сброс перелива в канализацию: переливные и спускные линии должны сбрасываться с видимым разрывом струи над воронкой или приямком.
- Использование тонкостенных прямошовных труб общего назначения: в отличие от сертифицированных труб ВГП, они хуже переносят вибрацию при кавитации насосов и корродируют по шву.
Где купить трубы ВГП для обвязки тепловых узлов в Алматы
Компания АТЛАНТ МЕТАЛЛ поставляет полный сортамент водогазопроводных черных и оцинкованных труб по ГОСТ 3262-75 со склада в Алматы. Прокат проходит ультразвуковой контроль сварного шва и заводские гидравлические испытания.
Мы выполняем точную резку труб в размер для заготовок обвязочных модулей, формируем комплексные заказы с фланцами, отводами и переходами, а также организуем оперативную доставку транспортом по Алматы и всем регионам Казахстана.
FAQ
Можно ли использовать оцинкованную трубу ВГП на горячей воде выше 65 °C?
По нормам СП РК при температуре сетевой воды выше 60–65 °C цинковое покрытие теряет катодные защитные свойства и может отслаиваться. На постоянных горячих линиях рекомендуется использовать черные трубы ВГП из качественной углеродистой стали со специализированной химводоподготовкой, а оцинкованные трубы монтировать на вестовых и холодных подпиточных участках.
Какой диаметр переливной трубы ВГП выбрать для бака объемом 10–25 м³?
Диаметр переливного стояка рассчитывается по максимальной подаче подпиточных насосов с коэффициентом запаса 1,2–1,5. Для баков емкостью до 25 м³ при расходе до 20 м³/ч стандартно монтируется переливная труба ВГП Ду 65 или Ду 80 с обязательным гидрозатвором.
Как защитить штуцер врезки трубы ВГП в бак от излома?
Для защиты от излома на расстоянии 0,5–1,0 м от корпуса бака монтируют гибкий виброкомпенсатор (резинокордный или сильфонный) либо формируют компенсационное плечо из угловых отводов с установкой первой жесткой трубной опоры после компенсатора.
Вывод
Грамотная обвязка баков-аккумуляторов горячей воды трубами ВГП гарантирует безаварийную эксплуатацию котельной и предотвращает разрушение резервуаров от гидравлических ударов или вакуумных напряжений. Выбирайте трубы с усиленной стенкой и заводским контролем шва у надежных поставщиков металлопроката.
