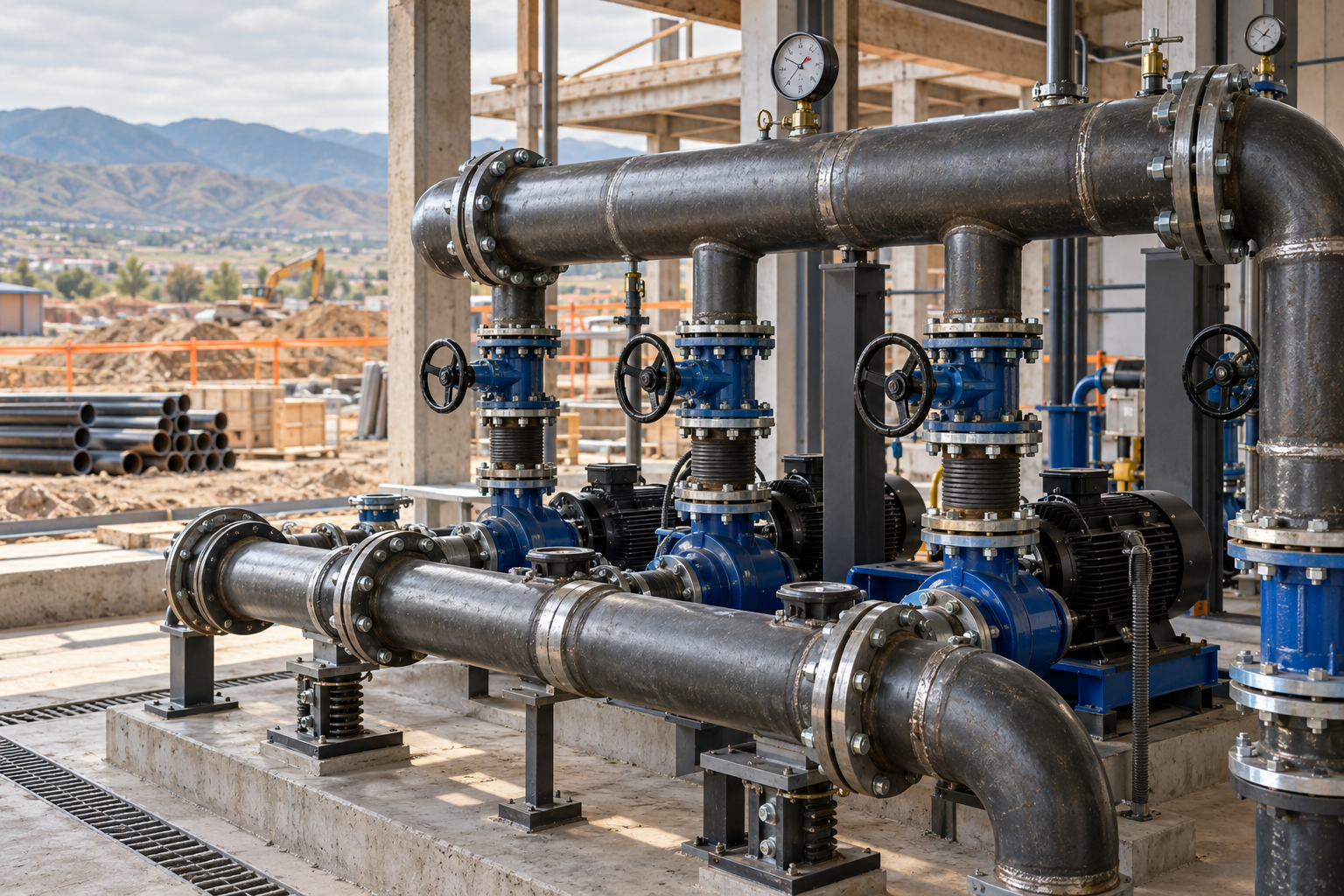

Разбираем инженерные правила подбора и монтажа стальных водогазопроводных (ВГП) труб по ГОСТ 3262-75 в составе модульных и стационарных насосных станций повышения давления (бустерных установок) для объектов в Казахстане.
Насосные станции повышения давления (бустерные установки) второго и третьего подъема работают в режиме переменных динамических нагрузок. Постоянные циклы пуска и останова насосов, срабатывание обратных клапанов и модуляция частотных преобразователей создают скачки давления, вибрации и кавитационные риски.
Для обвязки насосных агрегатов, сборных всасывающих и напорных коллекторов в многоэтажном строительстве и на промышленных предприятиях Казахстана проектные институты закладывают стальные водогазопроводные трубы по ГОСТ 3262-75. Их конструктивная жесткость, сопротивляемость усталостным нагрузкам и надежность сварного шва исключают разгерметизацию узлов при пиковых гидравлических ударах.
Критерии выбора серии ВГП труб: легкая, обыкновенная или усиленная
Согласно ГОСТ 3262-75 водогазопроводные трубы выпускаются в трех категориях толщины стенки. Для станций повышения давления выбор конкретной серии строго привязан к рабочему напору системы и расчетному коэффициенту динамичности.
В таблице приведены технические параметры и границы применения типоразмеров ВГП труб при компоновке бустерных установок:
| Условный проход (Ду / DN) | Наружный диаметр, мм | Толщина стенки (Обыкновенная / Усиленная), мм | Масса 1 м (усил.), кг | Предельное расчетное давление Pраб, МПа (бар) | Рекомендуемый узел применения |
|---|---|---|---|---|---|
| Ду 32 (1 1/4") | 42,3 | 3,2 / 4,0 | 3,78 | до 2,5 (25) | Байпасы, импульсные линии КИПиА, дренаж |
| Ду 50 (2") | 60,0 | 3,5 / 4,5 | 6,16 | до 2,5 (25) | Индивидуальная обвязка насосов до 15–20 м³/ч |
| Ду 65 (2 1/2") | 75,5 | 4,0 / 4,5 | 7,88 | до 2,0 (20) | Патрубки насосных агрегатов 25–40 м³/ч |
| Ду 80 (3") | 88,5 | 4,0 / 4,5 | 9,32 | до 2,0 (20) | Общие напорные коллекторы малых станций |
| Ду 100 (4") | 114,0 | 4,0 / 4,5 | 12,15 | до 1,6 (16) | Всасывающие и напорные гребенки высотных ЖК |
| Ду 125 (5") | 140,0 | 4,0 / 4,5 | 15,04 | до 1,6 (16) | Магистральные коллекторы районных станций |
| Ду 150 (6") | 165,0 | 4,0 / 4,5 | 17,81 | до 1,6 (16) | Центральные узлы распределения промзон |
На стороне нагнетания в высотных зданиях Алматы с давлением более 1,0 МПа (10 бар) нормативная практика требует применения исключительно усиленной трубы ВГП с толщиной стенки от 4,0 до 4,5 мм. Обыкновенная труба допускается на линиях всасывания и дренажных контурах.
Гидравлический расчет диаметра коллекторов и патрубков
Ошибки при определении диаметра коллектора приводят либо к кавитационному разрушению рабочих колес насосов на всасе, либо к повышенному гидравлическому сопротивлению и шуму на нагнетании.
При проектировании обвязки из труб ВГП соблюдают жесткие ограничения по допустимым скоростям движения воды:
- Всасывающий коллектор: скорость потока не должна превышать 0,8–1,2 м/с для предотвращения падения давления ниже кавитационного запаса насоса (NPSH);
- Напорный коллектор: расчетная скорость принимается в диапазоне 1,5–2,0 м/с (в стесненных условиях технических этажей не более 2,2 м/с);
- Патрубки к каждому насосу: диаметр трубы ВГП выбирают равным либо на один типоразмер больше присоединительного фланца насоса через эксцентрический переход на всасе и концентрический переход на нагнетании.
Формула подбора внутреннего диаметра трубы коллектора: D = √( (4 · Q) / (π · v) ), где Q — суммарный максимальный секундный расход воды (м³/с), а v — нормативная скорость потока (м/с).
Особенности врезки штуцеров и геометрия гребенок
Сборные коллекторы бустерных станций изготавливаются путем врезки отводящих патрубков в магистральную трубу ВГП. Качество выполнения врезки напрямую определяет турбулентность потока и усталостную прочность узла.
Правила конструирования коллектора из трубы ВГП:
- Расстояние между осями соседних врезных штуцеров должно составлять не менее 2,5–3 диаметров врезаемого патрубка для удобства обслуживания арматуры и сохранения прочности тела коллектора;
- Врезка патрубков выполняется с разделкой кромок под сварку под углом 30–35° с обязательным зазором 1,5–2,5 мм;
- Внутренние кромки отверстия в коллекторе после газовой или плазменной резки тщательно зачищаются шлифовальным инструментом заподлицо — любые грат, наплывы и заусенцы вызывают кавитационные вихри;
- При соотношении диаметра отвода к диаметру коллектора более 0,5 зона врезки усиливается накладными воротниками (седловинами) из листовой стали марки Ст3сп или 20.
Защита от гидроударов, вибраций и сейсмических нагрузок в Алматы
Для сейсмических районов Казахстана (включая 8–10-балльные зоны Алматы, Шымкента и Восточно-Казахстанской области) по СП РК 2.03-30-2017 обвязка насосных станций стальными трубами ВГП требует обязательного применения комплекса вибро- и сейсмоизоляции.
Стальной трубопровод обладает высоким модулем упругости, поэтому вибрация от электродвигателей передается на строительные конструкции без должного разделения:
- Установка гибких вставок (вибровставок): резинокордные компенсаторы с фланцевым соединением монтируются непосредственно на всасывающих и нагнетательных патрубках каждого насоса перед переходом на жесткую трубу ВГП;
- Опоры коллектора: коллекторы устанавливаются на напольные регулируемые стойки или настенные консоли через виброизолирующие хомуты с EPDM-прокладками;
- Антисейсмические упоры: напорный коллектор оснащается двухосевыми сейсмическими фиксаторами, предотвращающими сдвиг гребенки при толчках, но сохраняющими степень свободы для продольного теплового расширения;
- Гидроаккумуляторы (демпферы гидроударов): на напорном коллекторе из трубы ВГП предусматривается приварной штуцер Ду 50–80 для мембранного бака расчетного объема, принимающего избыточный импульс давления при аварийном отключении электроэнергии.
Сварочные работы и антикоррозионная защита
Трубы ВГП поставляются неоцинкованными (черными) и оцинкованными. В системах хозяйственно-питьевого и противопожарного водоснабжения применяются оба типа с соблюдением требований к соединению.
Сварка черных труб ВГП выполняется ручной дуговой сваркой (РДС) электродами типа Э42/Э46 (УОНИ-13/55, МР-3) или полуавтоматом в среде защитных газов (Ar + CO2). Корневой шов должен обеспечивать 100% провар без образования внутренних сосулек металла, способных сорваться в поток и заклинить рабочее колесо насоса.
При использовании оцинкованных труб ВГП сварка выполняется специальными электродами с предварительной зачисткой цинкового слоя на 20–30 мм от торца. После завершения сварки околошовная зона восстанавливается составами холодного цинкования с содержанием цинковой пыли не менее 92–95%.
Готовые коллекторы из черной трубы ВГП подвергаются обезжириванию, грунтованию эпоксидными или полиуретановыми составами в 2 слоя и окраске защитной эмалью согласно цветовой маркировке (синий — холодная вода, зеленый/красный — технологические и пожарные контуры).
Типичные ошибки при монтаже и их последствия
Нарушение регламентов СП РК при обвязке насосных станций трубами ВГП приводит к преждевременному выходу оборудования из строя:
- Использование концентрического перехода на горизонтальном всасе: образует воздушный мешок в верхней части трубы, вызывая постоянную кавитацию и срыв подачи насоса (необходимо использовать только эксцентрический переход плоской стороной вверх);
- Отсутствие прямых участков: отвод или задвижка, установленная вплотную к всасывающему фланцу насоса, создает неравномерную эпюру скоростей на входе в рабочее колесо (требуется прямой участок трубы ВГП длиной не менее 3–5 Ду);
- Подвешивание коллектора на насосы: вес тяжелой толстостенной трубы ВГП и заполненной водой гребенки передается на чугунные корпуса насосов, вызывая несоосность валов и разрушение подшипников (коллектор должен иметь независимые жесткие опоры);
- Недостаточная толщина стенки: применение тонкостенных электросварных прямошовных труб вместо усиленных труб ВГП при давлениях свыше 1,6 МПа приводит к усталостным трещинам в зонах врезок штуцеров.
На металлобазе компании АТЛАНТ МЕТАЛЛ в Алматы представлен полный сортамент стальных водогазопроводных труб по ГОСТ 3262-75 от Ду 15 до Ду 150. Выполняем оперативную резку в проектный размер, комплектуем заказы фланцами, отводами и переходами, а также организуем быструю доставку металлопроката на строящиеся объекты по всему Казахстану.
Часто задаваемые вопросы (FAQ)
Можно ли использовать трубу ВГП на резьбовых соединениях для напорного коллектора насосной станции?
Резьбовые соединения на трубах ВГП допускаются для диаметров до Ду 50 при рабочем давлении не более 1,0 МПа (10 бар). Для напорных коллекторов станций второго подъема с давлением 1,6–2,5 МПа и диаметрами от Ду 65 применяются исключительно сварные соединения и приварные плоские или воротниковые фланцы по ГОСТ 33259-2015.
Какое пробное давление применяется при опрессовке обвязки насосной станции из труб ВГП?
Согласно строительным нормам РК, гидравлические испытания смонтированных коллекторов и обвязки насосной станции проводятся давлением, равным 1,5 от рабочего давления системы, но не менее 1,0 МПа (10 бар), с выдержкой под давлением не менее 10–15 минут до полного осмотра сварных швов.
Почему для коллекторов насосных станций предпочитают трубы ВГП, а не пластиковые полипропиленовые трубы?
Трубы ВГП обладают высокой механической прочностью, нулевым коэффициентом кислородопроницаемости, абсолютной пожаробезопасностью (не горят при пожаре в машинном отделении) и способны выдерживать резкие гидравлические удары силой до 25–40 бар, которые могут разорвать пластиковые фитинги и коллекторы.
В чем разница между оцинкованной и черной трубой ВГП при монтаже в насосной?
Оцинкованная труба имеет заводское антикоррозионное покрытие, продлевающее срок службы до 25–30 лет на холодной питьевой воде без внутренней ржавчины. Черная труба дешевле и проще в сварке, но требует качественной предварительной водоподготовки или нанесения внутренних полимерных защитных составов при открытых водозаборных циклах.
Вывод
Водогазопроводные трубы по ГОСТ 3262-75 остаются надежным стандартом для сборки коллекторов и технологической обвязки насосных станций повышения давления в Республике Казахстан. Грамотный гидравлический расчет диаметров, выбор усиленной толщины стенки, установка вибровставок и качественная сварка гарантируют безаварийную эксплуатацию водопроводных узлов в условиях повышенных динамических и сейсмических нагрузок.
