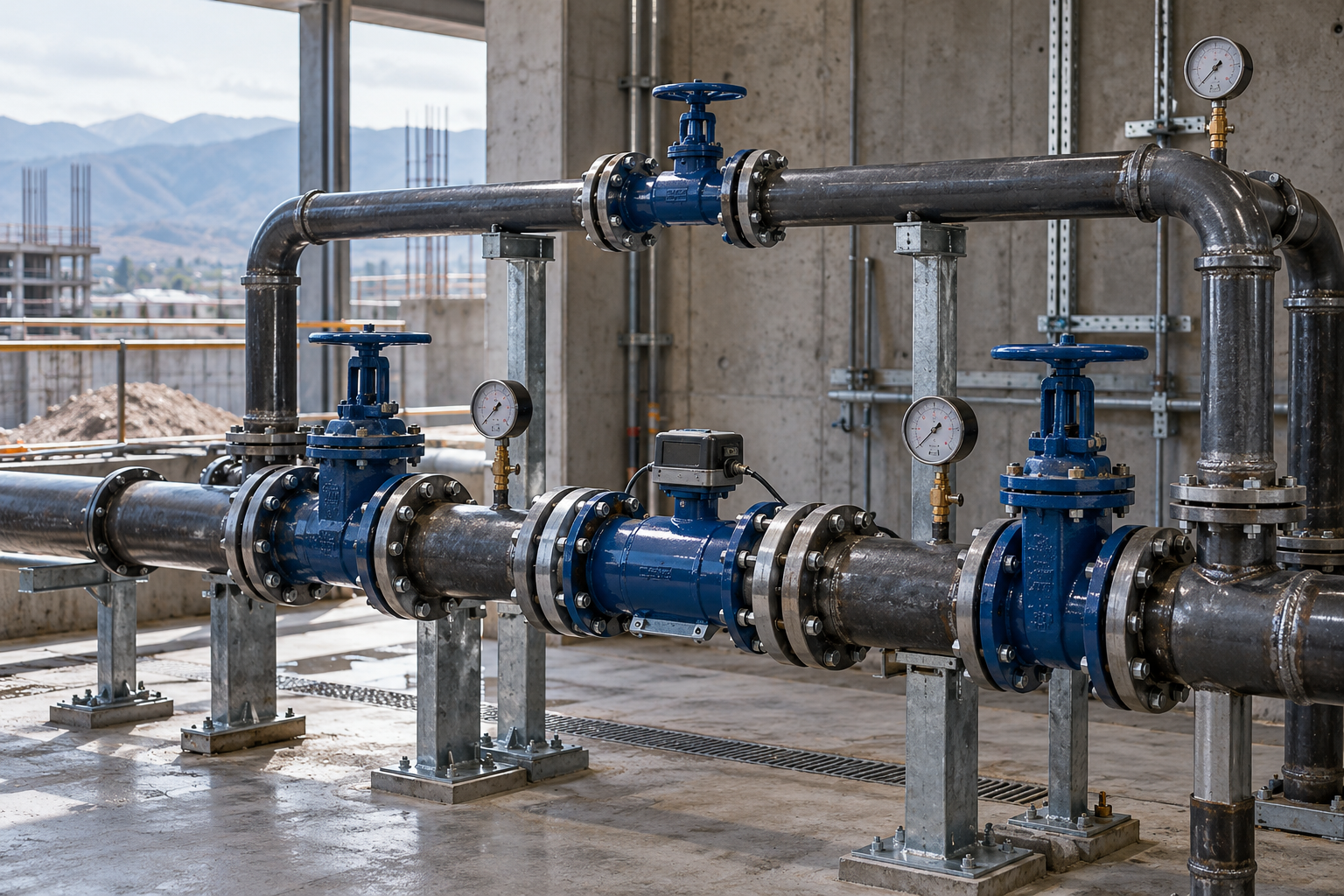

Разбираем правила подбора и монтажа стальных водогазопроводных труб (ВГП) по ГОСТ 3262-75 для водомерных узлов коммерческого и технологического учета в зданиях Казахстана. Сравнение толщин стенок, требования к прямым участкам и обводным линиям.
Водомерный узел — ключевой элемент системы водоснабжения любого многоквартирного жилого комплекса, коммерческого центра или промышленного предприятия в Казахстане. Именно здесь давление городской сети переходит во внутреннюю разводку, а любые аварии или ошибки монтажа приводят к миллионным штрафам от коммунальных служб (например, «Алматы Су») и остановке подачи воды.
Для сборки рамки водомерного узла, патрубков первичных преобразователей расхода, байпасных линий и переходов традиционно используются стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75. Сталь обеспечивает абсолютную жесткость узла, исключает перекосы счетчиков под весом фланцевой арматуры и выдерживает гидроудары при резких переключениях магистральных задвижек.
Почему для узлов учета выбирают стальные трубы ВГП
Современные полимерные трубы (PPR, PE-RT, сшитый полиэтилен) отлично подходят для стояков и внутренней разводки, однако в границах водомерного узла проектировщики закладывают именно сталь.
- Геометрическая стабильность: тяжелая чугунная задвижка, фильтр грубой очистки и электромагнитный или турбинный водомер создают изгибающий момент, который полимерный трубопровод деформирует без массивной металлоконструкции опор;
- Соблюдение прямых успокоительных участков: фланцевые патрубки из ВГП трубы сохраняют строгую соосность до и после прибора учета, предотвращая искажение турбулентных потоков;
- Устойчивость к динамическим гидроударам: входной узел принимает на себя первичные перепады давления из городской магистрали до 1,0–1,6 МПа;
- Пожарная безопасность и заземление: водомерные узлы с обводными линиями для нужд пожаротушения по СП РК 4.01-101-2012 обязаны выполняться из негорючих материалов.
Выбор серии трубы ВГП: легкая, обыкновенная или усиленная
По ГОСТ 3262-75 стальные трубы ВГП делятся на три группы по толщине стенки. Выбор зависит от рабочего давления на вводе, диаметра счетчика и способа соединения узла (резьбовой или электросварной).
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Толщина стенки: обыкновенная, мм | Толщина стенки: усиленная, мм | Рекомендуемое применение в узле учета |
|---|---|---|---|---|
| 20 (3/4") | 26,8 | 2,8 | 3,2 | Импульсные трубки, манометрические отборы, байпасы малых счетчиков |
| 25 (1") | 33,5 | 3,2 | 4,0 | Квартирные и коттеджные узлы учета, спускные дренажные линии |
| 32 (1 1/4") | 42,3 | 3,2 | 4,0 | Узлы учета коммерческих помещений, узлы подпитки |
| 40 (1 1/2") | 48,0 | 3,5 | 4,0 | Вводные линии малых производств, обвязка механических счетчиков |
| 50 (2") | 60,0 | 3,5 | 4,5 | Общедомовые узлы учета ХВС/ГВС, турбинные водомеры |
| 65 (2 1/2") | 75,5 | 4,0 | 4,5 | Рамки комбинированных счетчиков, обводные пожарные линии |
| 80 (3") | 88,5 | 4,0 | 4,5 | Вводы жилых комплексов, пожарно-хозяйственные узлы учета |
Для узлов на сварке рекомендуется обыкновенная серия: она обеспечивает достаточный запас прочности при минимальном гидравлическом сопротивлении. Если сборка ведется на трубной цилиндрической резьбе, выбирают усиленную стенку, так как нарезка резьбы снимает до 30–35% толщины металла в критическом сечении стыка.
Требования к прямым участкам и геометрии обвязки
Точность коммерческого учета напрямую зависит от ламинарности потока жидкости перед крыльчаткой или ультразвуковым сенсором. Нарушение геометрии патрубков приводит к завихрениям и завышению (или занижению) показаний, что не пропустит инспектор водоканала при пломбировке.
- Прямой участок до расходомера (L1): обычно составляет не менее 3–5 Ду трубы (для электромагнитных расходомеров) и до 8–10 Ду для турбинных водомеров типа ВСХН/ВСТН;
- Прямой участок после расходомера (L2): не менее 1–3 Ду трубы до ближайшего отвода, задвижки или перехода;
- Концентрические переходы: если диаметр вводной трубы больше диаметра водомера, переходы изготавливают с плавным углом конусности (не более 15–20 градусов);
- Спускные краны и манометры: патрубки с резьбой Ду 15–20 ввариваются строго с соблюдением расстояния от фланцев прибора, чтобы не создавать помех проточной части.
Организация обводной (пожарной) линии
В зданиях с внутренним пожарным водопроводом или при наличии одного ввода водомерный узел в обязательном порядке комплектуется обводной линией. Диаметр байпаса рассчитывается на суммарный хозяйственно-питьевой и противопожарный расход.
На обводной линии монтируется задвижка с электроприводом (или ручная задвижка, опломбированная в закрытом положении представителем коммунального предприятия). Трубы ВГП на обводной линии должны иметь антикоррозийную обработку как снаружи, так и изнутри (оцинкованная труба либо нанесение эпоксидных праймеров после сварки), чтобы застойная вода не приводила к язвенной коррозии.
Ошибки монтажа водомерных узлов из труб ВГП
- Сварка патрубков с перекосом фланцев: затягивание шпилек на перекошенных фланцах создает внутреннее напряжение в корпусе счетчика, приводя к заклиниванию турбинки или трещинам фланцев;
- Неудаленный грат и шлак: внутренний наплыв сварного шва внутри трубы ВГП искажает эпюру скоростей потока и забивает сетку защитного фильтра;
- Отсутствие жестких опор под арматурой: узел учета не должен висеть на трубах ввода; под задвижками и расходомерами устанавливаются регулируемые стальные стойки или консоли;
- Электрокоррозия при контакте с полимерами: переход со стали на пластик должен выполняться через качественные разъемные соединения с паронитовыми или EPDM прокладками.
Где заказать трубы ВГП для водомерных узлов в Алматы
Компания «АТЛАНТ МЕТАЛЛ» поставляет стальные водогазопроводные трубы по ГОСТ 3262-75 со склада в Алматы. В ассортименте представлены черные и оцинкованные трубы всех ходовых диаметров (Ду 15 – Ду 80) с обычной и усиленной стенкой. Осуществляем профессиональную резку в размер под проектные узлы учета и оперативную доставку по всем регионам Казахстана.
Часто задаваемые вопросы (FAQ)
Обязательно ли использовать оцинкованную трубу ВГП для водомерного узла?
По нормам СП РК для хозяйственно-питьевого водопровода предпочтительны оцинкованные трубы. Однако допускается применение черных труб ВГП при условии качественной промывки, опрессовки и нанесения сертифицированного антикоррозионного покрытия, допущенного для питьевого контакта.
Как правильно рассчитать диаметр обводной линии узла учета?
Диаметр байпаса принимается равным диаметру магистрального ввода, так как при пожаре или аварии расходомера весь расчетный максимальный секундный расход воды должен беспрепятственно проходить в обход прибора учета.
Можно ли варить оцинкованную трубу ВГП при сборке рамки водомера?
Да, сварка оцинкованных труб допускается электродами с рутиловым или основным покрытием. Перед сваркой слой цинка в зоне шва (на 20–30 мм) рекомендуется зачистить абразивным кругом, а после остывания восстановить цинковое покрытие цинконаполненным грунтом (холодное цинкование).
Какой минимальный прямой участок нужен для электромагнитного расходомера?
Стандартное требование большинства производителей — 5 Ду до расходомера и 2 Ду после него. Все участки должны быть выполнены из прямых отрезков стальной трубы ВГП без врезок, гильз и отводов.
Вывод
Грамотный выбор толщины стенки и типа стальной трубы ВГП гарантирует безаварийную службу водомерного узла, отсутствие претензий со стороны водоканала и максимальную точность расчетов за водопотребление. Заказывайте сертифицированный трубный прокат с подтвержденной толщиной стенки на складах «АТЛАНТ МЕТАЛЛ» в Казахстане.
