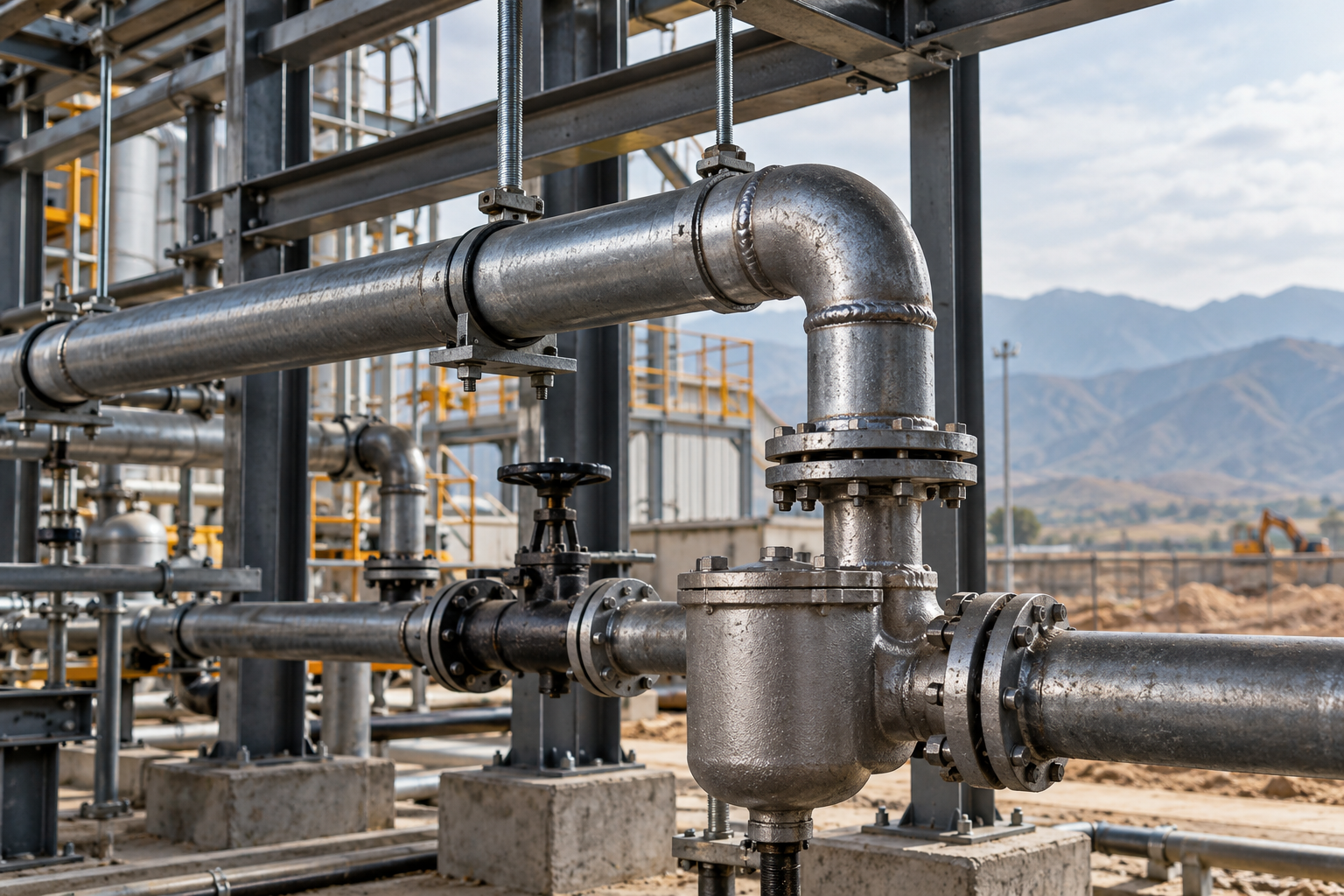

Разбираем инженерные требования к водогазопроводным стальным трубам (ВГП) по ГОСТ 3262-75 при проектировании и монтаже сборных конденсатопроводов промышленных предприятий Казахстана.В обзоре: расчет уклонов, выбор между усиленной и обыкновенной стенкой, специфика двухфазных потоков (пар вторичного вскипания) и способы исключения гидроударов.
Возврат горячего конденсата от технологических паропотребителей в котельную экономит до 20–30% топлива и снижает затраты на химводоподготовку. Однако конденсатопроводные магистрали работают в наиболее агрессивных условиях среди всех пароводяных контуров предприятия.
Здесь постоянно возникают риски двухфазного потока («пролетный» пар вместе с жидкостью), кислородной и углекислотной коррозии, а также гидроударов при схлопывании паровых пузырей. Водогазопроводные стальные трубы по ГОСТ 3262-75 остаются базовым материалом для таких сетей в Казахстане благодаря доступности, прочности сварных швов и стойкости к скачкам давления.
Особенности среды в конденсатопроводах: почему обычной трубы недостаточно
Конденсат пара представляет собой дистиллированную воду с высокой температурой (от 70 до 140 °C в зависимости от давления за конденсатоотводчиком). В этой воде активно растворяются газы — кислород и свободный углекислый газ.
Углекислота образует слабую угольную кислоту, которая интенсивно вымывает металл в нижней части трубы. Кислород провоцирует точечную язвенную коррозию (питтинг), способную за 2–3 сезона пробить обыкновенную тонкостенную трубу толщиной 2.5–3.0 мм насквозь.
- Напорные конденсатопроводы: транспортируют конденсат от автоматических насосных станций или под давлением за конденсатоотводчиками. Давление в них стабильное, но сохраняется риск гидравлического удара при резком пуске насосов.
- Самотечные (безнапорные) линии: отводят конденсат гравитацией в сборный бак. В них среда всегда двухфазная: жидкость течет по лотку трубы, а верхнее пространство заполнено паром вторичного вскипания и воздухом.
- Сухие конденсатопроводы: работают с периодическим заполнением, что ускоряет коррозионные процессы при контакте влажных стенок с кислородом воздуха.
Выбор толщины стенки ВГП: обыкновенная или усиленная серия
ГОСТ 3262-75 делит водогазопроводные трубы на легкие, обыкновенные и усиленные. В конденсатных сетях легкую серию использовать категорически запрещено нормами надежности.
На прямых участках самотечных линий допускается монтаж обыкновенной трубы, однако на участках после конденсатоотводчиков, в напорных коллекторах и при скрытой прокладке стандарты СП РК требуют закладывать усиленные трубы ВГП. Дополнительные 0.5–1.0 мм толщины стенки формируют коррозионный запас на 10–15 лет непрерывной эксплуатации.
| Условный проход (Ду / DN) | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Рекомендуемое применение в конденсатных сетях |
|---|---|---|---|---|
| Ду 20 (3/4") | 26.8 | 2.8 | 3.2 | Отводные линии от индивидуальных конденсатоотводчиков малых теплообменников |
| Ду 25 (1") | 33.5 | 3.2 | 4.0 | Подключение калориферов, технологических сушилок, варочных котлов |
| Ду 32 (1 1/4") | 42.3 | 3.2 | 4.0 | Локальные конденсатные гребенки цеховых узлов |
| Ду 40 (1 1/2") | 48.0 | 3.5 | 4.0 | Напорные линии от конденсатных насосов средней производительности |
| Ду 50 (2") | 60.0 | 3.5 | 4.5 | Сборные цеховые коллекторы и межцеховые самотечные магистрали |
| Ду 65 (2 1/2") | 75.5 | 4.0 | 4.5 | Главные сборные коллекторы перед баком сбора конденсата котельной |
| Ду 80 (3") | 88.5 | 4.0 | 4.5 | Магистральные трубопроводы возврата конденсата промышленных комплексов |
Нормативные уклоны и компенсация расширения по СП РК
Для самотечных конденсатопроводов критически важно соблюдать постоянный уклон по направлению движения конденсата. При застое конденсата в нижних точках трубы верхняя фаза пара начинает прорываться через водяную пробку, вызывая мгновенную конденсацию и разрушительный гидроудар.
- Минимальный уклон самотечного конденсатопровода должен составлять не менее 0.005 (5 мм на 1 погонный метр), оптимальный технологический уклон — 0.01 (10 мм на 1 м).
- При параллельной прокладке с паропроводом недопустимо использовать общие жесткие подвесы без учета разницы температурного удлинения: конденсат обычно имеет температуру 80–95 °C, а пар — 140–180 °C.
- Температурное удлинение стальных труб ВГП составляет около 1.2 мм на каждый метр при нагреве на 100 °C. На прямых участках протяженностью более 25–30 метров обязательно монтируются П-образные или сильфонные компенсаторы.
- Врезка конденсатопроводов от отдельных потребителей в общий сборный коллектор выполняется строго сверху под углом 45° или 90° через расширительный тройник, чтобы исключить заброс конденсата в отключенные ветки.
Ошибки при проектировании и монтаже конденсатопроводов
Практика обследования котельных и технологических цехов в Алматы и других регионах РК показывает типичные просчеты монтажных бригад:
- Занижение диаметра из-за игнорирования пара вторичного вскипания. При сбросе горячего конденсата под давлением в безнапорный коллектор часть воды мгновенно вскипает, увеличиваясь в объеме в сотни раз. Если труба подобрана только по расходу жидкой фазы, скорость смеси превысит допустимые 15–20 м/с, что приведет к сильной вибрации и эрозии сварных швов.
- Использование концентрических переходов на горизонтальных линиях. На конденсатопроводах разрешены исключительно эксцентрические переходы с плоским низом («по нижней образующей»). Концентрический переход создает карман, где накапливается вода, формируя предпосылку для гидроудара.
- Отсутствие дренажных вентилей в нижних точках. Перед сезонной консервацией или ремонтом вся жидкость из трубопровода должна сливаться самотеком. Оставшийся конденсат зимой замерзает и разрывает сварную трубу по шву.
- Отказ от качественной наружной антикоррозионной защиты. Под минераловатной или пенополиуретановой изоляцией часто скапливается влага. Трубы ВГП перед изоляцией необходимо покрывать термостойким кремнийорганическим или эпоксидным грунтом в 2 слоя.
Сварка и опрессовка конденсатных линий из ВГП
Монтаж трубопроводов возврата конденсата выполняется ручной дуговой сваркой (РДС) электродами с основным покрытием (тип Э42А или Э50А, марки УОНИ-13/55) либо аргонодуговой сваркой корня шва.
Для труб с толщиной стенки от 3.5 мм обязательна разделка кромок под углом 30–35°. Сборка на резьбовых фитингах допускается только непосредственно на узлах подключения конденсатоотводчиков и арматуры для удобства их быстрой ревизии и замены.
После завершения сварочных работ система проходит гидравлическое испытание пробным давлением, равным 1.5 от рабочего (но не менее 0.6 МПа для безнапорных сетей и не менее 1.25 от рабочего для напорных). Перед пуском пара конденсатопровод промывают сетевой водой до полного осветления стока, чтобы удалить сварочный грат и окалину, способные заклинить конденсатоотводчики.
Для комплектации пароконденсатных узлов и распределительных сетей компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные стальные трубы ГОСТ 3262-75 обыкновенной и усиленной группы. На складе в Алматы доступен полный сортамент Ду 15–100 мм с заводскими сертификатами, услугами точной резки в размер и оперативной доставкой по Казахстану.
Часто задаваемые вопросы (FAQ)
Можно ли использовать оцинкованную трубу ВГП для конденсатопроводов?
Использование оцинкованных стальных труб в конденсатных линиях не рекомендуется. При температуре конденсата выше 60–65 °C происходит инверсия потенциала цинка: он теряет защитные протекторные свойства по отношению к стали и начинает интенсивно отслаиваться, загрязняя котельную воду хлопьями оксида цинка. Для конденсатопроводов применяют черные усиленные трубы ВГП или нержавеющую сталь.
Какой срок службы у стальной усиленной трубы ВГП в конденсатных сетях?
При грамотной деаэрации питательной воды в котельной, отсутствии подсоса воздуха и соблюдении нормативных уклонов усиленная труба ВГП служит от 12 до 20 лет. При отсутствии водоподготовки и наличии кислородной коррозии срок может сократиться до 3–5 лет.
Как определить, что в конденсатопроводе начался гидроудар?
Первые признаки гидроудара — глухие металлические щелчки, ритмичный стук в трубе и вибрация опорных конструкций. Это сигнализирует о защемлении парового пузыря холодным конденсатом или о заполнении самотечной линии жидкостью выше критического уровня.
Какая максимальная скорость потока допускается в напорных конденсатопроводах?
Для напорных линий перекачки конденсата рекомендуемая скорость движения жидкости составляет 1.0–1.5 м/с. Для двухфазных самотечных линий с паром вторичного вскипания скорость паровой фазы не должна превышать 15–20 м/с во избежание повышенного шума и кавитационного разрушения фитингов.
Вывод
Надежность возврата конденсата зависит от правильного подбора толщины стенки трубы ВГП, соблюдения уклонов не менее 0.005 и исключения застойных зон. Заказывая усиленную водогазопроводную трубу в АТЛАНТ МЕТАЛЛ, вы получаете проверенный металлопрокат с гарантией заводского качества для бесперебойной работы пароконденсатного хозяйства предприятия.
