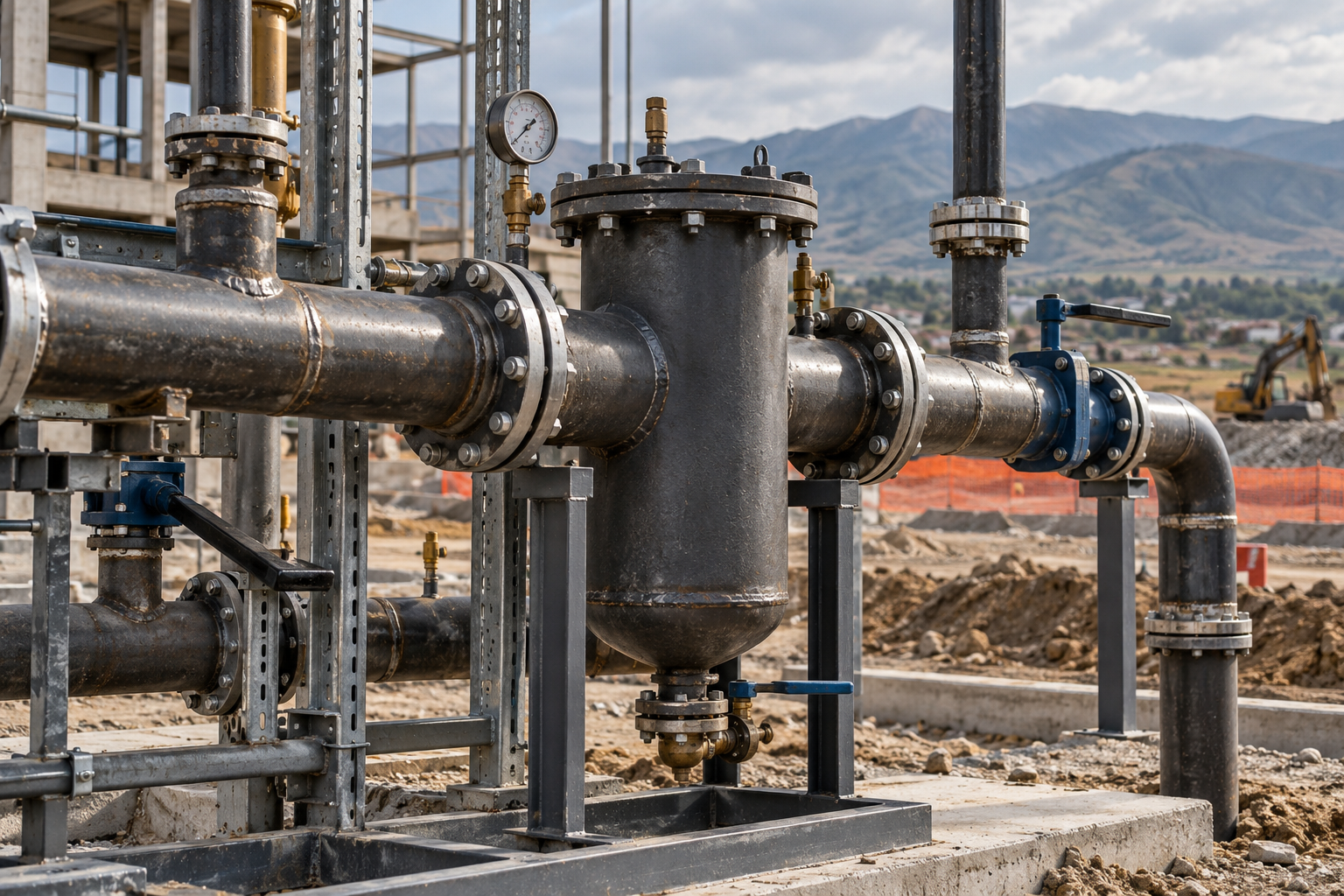

Разбираем инженерные требования к водогазопроводным стальным трубам (ВГП) при изготовлении корпусов и обвязке абонентских грязевиков, магнитно-шламовых фильтров и узлов очистки теплоносителя на объектах Казахстана.
Абонентские грязевики и шламоотделители защищают регулирующие клапаны, циркуляционные насосы и теплообменное оборудование от взвесей, окалины и продуктов коррозии. Надежность этих узлов напрямую зависит от правильного подбора трубного проката для корпуса и обвязочных линий.
В инженерных сетях Казахстана, особенно при подключении к централизованным сетям теплоснабжения Алматы (АО «АлТС») и других городов, узлы механической очистки подвергаются постоянным гидродинамическим ударам, абразивному износу и шламовой коррозии. Водогазопроводные стальные трубы по ГОСТ 3262-75 выступают базовым материалом для врезок, патрубков, байпасных линий и дренажных спусков грязевиков.
Функции труб ВГП в узлах механической очистки и шламоудаления
Грязевик представляет собой расширительную камеру, где за счет падения скорости потока и изменения его направления частицы шлама осаждаются на дно под действием гравитации и задерживаются внутренней сетчатой кассетой.
Водогазопроводные трубы выполняют ключевые технологические задачи в структуре грязевика и его обвязки:
- Входные и выходные патрубки: обеспечивают сопряжение корпуса фильтра с магистральной линией ИТП с минимальным локальным гидравлическим сопротивлением;
- Корпуса малых абонентских грязевиков: трубы ВГП усиленной серии диаметром Ду 50–100 мм применяются в качестве цилиндрических обечаек для вертикальных грязевиков серии ТС-569;
- Шламосборные и дренажные линии: отводят накопившийся шлам при плановой продувке грязевика без остановки циркуляции;
- Импульсные линии перепада давления: соединяют точки до и после фильтра с дифференциальными манометрами для контроля степени засорения сетки;
- Байпасные перемычки: позволяют направить поток в обход грязевика на период ревизии, извлечения сетки или плановой промывки.
Критерии выбора серии и толщины стенки ВГП труб
По условиям ГОСТ 3262-75 стальные водогазопроводные трубы разделяются на легкие, обыкновенные и усиленные. Выбор модификации для узлов шламоочистки строго регламентируется рабочими параметрами теплоносителя.
В абонентских вводах тепловых сетей температура сетевой воды в подающем трубопроводе может достигать 115–150 °C при рабочем давлении до 1,6 МПа. Скорость движения твердых включений (частицы гравия, окалина после монтажа) на входе в грязевик создает интенсивный гидроабразивный износ внутренней поверхности патрубков.
Для обвязки грязевиков и шламоотделителей проектные нормы СП РК 4.02-101-2012 «Проектирование тепловых пунктов» требуют применять трубы с повышенным запасом прочности по коррозии и эрозии.
| Узел грязевика / фильтра | Рекомендуемый Ду (мм) | Класс трубы по ГОСТ 3262-75 | Толщина стенки (мм) | Эксплуатационные требования |
|---|---|---|---|---|
| Корпус грязевика (Ду 40–50) | Ду 50 – Ду 80 | Усиленная (черная) | 4,0 – 4,5 | Устойчивость к абразивному износу и статическому давлению до 2,5 МПа |
| Патрубки входа / выхода | Ду 25 – Ду 80 | Обыкновенная / Усиленная | 3,2 – 4,0 | Соосность с магистралью, гладкая разделка кромок под приварку фланцев |
| Дренажный штуцер продувки | Ду 25 – Ду 50 | Усиленная | 3,2 – 3,5 | Стойкость к эрозии при залповом сбросе шлама под полным напором |
| Штуцеры манометров и воздухоотводчика | Ду 15 – Ду 20 | Обыкновенная (оцинк. / черная) | 2,8 | Высокая точность цилиндрической резьбы под трехходовые краны |
| Байпасная линия обвязки | Ду 32 – Ду 80 | Обыкновенная | 3,0 – 4,0 | Рассчитывается на 100% аварийный расход теплоносителя |
Гидравлический расчет: соотношение скоростей потока
Основное правило эффективного осаждения шлама в грязевике — многократное снижение скорости теплоносителя внутри корпуса по сравнению со скоростью в подводящей трубе ВГП.
В подающем трубопроводе расчетная скорость теплоносителя обычно составляет 1,0–1,5 м/с. При входе в корпус грязевика скорость должна упасть до 0,05–0,1 м/с, чтобы твердые взвеси успели осесть в нижнюю накопительную камеру до достижения сетчатого экрана.
Для достижения необходимого гравитационного осаждения диаметр корпуса грязевика выбирается минимум в 2,5–3 раза больше диаметра подводящей водогазопроводной трубы. Если диаметр корпуса занижен, возникает эффект уноса шлама, фильтрующая сетка забивается за считанные дни, а перепад давления на узле резко возрастает.
Особенности монтажа и обвязки грязевиков в Казахстане
При монтаже абонентских грязевиков и шламоотделителей на объектах в Алматы и других регионах РК монтажные бригады обязаны соблюдать жесткие технологические правила:
- Соблюдение направления потока: входной патрубок из трубы ВГП всегда направляет воду внутрь фильтрующего картриджа, а выход очищенного потока осуществляется через боковую стенку сетки (стрелка на корпусе обязательна к проверке);
- Установка манометров до и после фильтра: врезка штуцеров Ду 15 выполняется на прямых участках подводящей и отводящей трубы ВГП на расстоянии не менее двух диаметров от фланцев грязевика;
- Монтаж отсечной арматуры: перед входным и после выходного патрубка обязательно монтируются стальные шаровые краны или дисковые затворы для возможности изолирования узла без слива всей системы;
- Организация продувочного спуска: дренажный патрубок из трубы ВГП Ду 25–40 направляется в приямок с разрывом струи, исключая жесткое глухое подключение к канализации;
- Сварка и зачистка швов: приварка фланцев к трубам ВГП выполняется с полным проваром корня шва без внутренних наплывов грата, способных вызвать дополнительное завихрение потока.
Частые ошибки при монтаже узлов шламоудаления
Нарушение правил подбора труб и технологии монтажа приводит к быстрому выходу из строя дорогостоящего оборудования котельных и ИТП:
- Применение тонкостенных электросварных прямошовных труб вместо ВГП: на дренажных патрубках тонкая стенка прорезается абразивными частицами окалины за 1–2 отопительных сезона;
- Отсутствие байпасной перемычки: при засорении грязевика невозможно прочистить сетку без полной остановки отопления здания;
- Монтаж без прямых успокоительных участков: подводящая труба ВГП должна иметь прямой участок длиной не менее 3–5 Ду перед входом в грязевик для стабилизации гидродинамического профиля;
- Игнорирование антикоррозийной грунтовки: наружные поверхности патрубков и корпусов в приямках ИТП подвержены воздействию влаги и конденсата, требуя термостойкого покрытия кремнийорганическими эмалями.
На металлобазе АТЛАНТ МЕТАЛЛ в Алматы представлен полный сортамент стальных водогазопроводных труб ГОСТ 3262-75 от Ду 15 до Ду 100 усиленной и обыкновенной серии. Мы выполняем точную резку труб в размер для патрубков, комплектуем заказы приварными фланцами, отводами и организуем оперативную доставку автотранспортом по Алматы и строительным площадкам Казахстана.
Часто задаваемые вопросы (FAQ)
Какой тип грязевика выбрать для ИТП: вертикальный или горизонтальный?
Для диаметров до Ду 150 в условиях ограниченного пространства тепловых пунктов применяют вертикальные грязевики серии ТС-569. Горизонтальные грязевики ТС-568 обычно монтируются на магистральных теплосетях и крупных районных котельных с диаметрами трубопроводов от Ду 200 и выше.
Допускается ли использовать оцинкованную трубу ВГП для обвязки грязевика в системе отопления?
В замкнутых системах водяного отопления с температурой выше 65 °C применять оцинкованные трубы не рекомендуется, так как происходит отслоение цинкового слоя под воздействием температурных деформаций. Для тепловых сетей и отопительных контуров используют черные стальные трубы ВГП из качественной углеродистой стали Ст2пс/Ст3сп.
Как определить, что грязевик засорился и требует прочистки?
Степень засорения контролируется по показаниям манометров на входном и выходном патрубках из труб ВГП. Если перепад давления превышает нормативные 0,02–0,05 МПа (0,2–0,5 бар), узел переключают на байпас, вскрывают фланцевую заглушку и промывают сетчатый фильтроэлемент.
Какая минимальная толщина стенки трубы ВГП допускается для дренажного штуцера грязевика?
Для дренажных штуцеров и продувочных линий рекомендуется использовать усиленные трубы ВГП с толщиной стенки не менее 3,2 мм (для Ду 25) и 3,5 мм (для Ду 32–40), чтобы исключить эрозионный износ от твердого шлама при резком открытии шарового крана.
Вывод
Надежная работа абонентских грязевиков и шламоотделителей зависит от правильного гидравлического расчета расширительной камеры и применения сертифицированных водогазопроводных труб с достаточной толщиной стенки. Заказывайте качественный трубный прокат и детали трубопроводов в АТЛАНТ МЕТАЛЛ с гарантией соответствия ГОСТ и оперативной отгрузкой со склада в Алматы.
