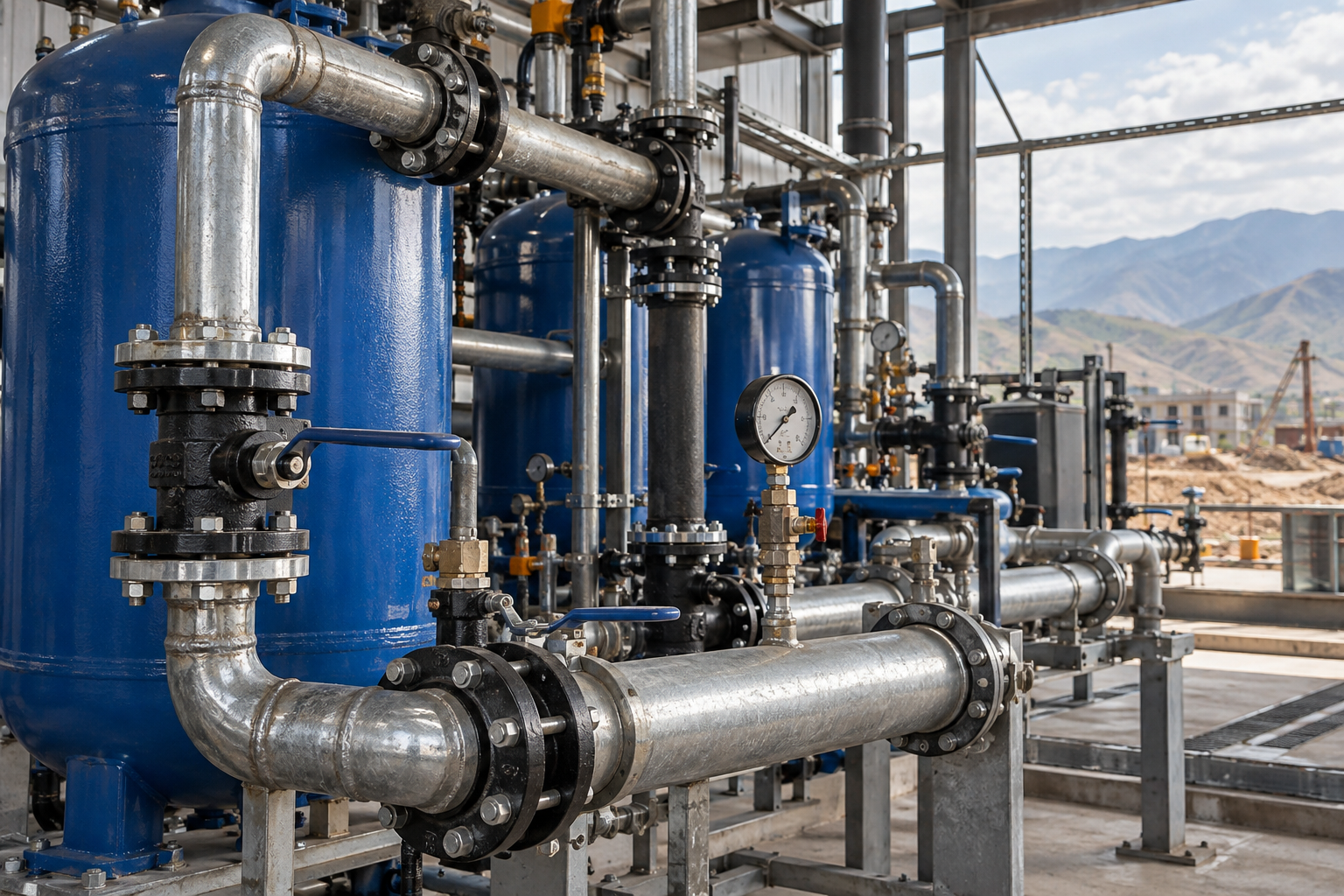

Разбираем инженерные правила применения стальных водогазопроводных труб (ВГП) в узлах водоподготовки и химводоочистки котельных в условиях жесткой воды Казахстана. Рекомендации по выбору толщины стенки, антикоррозионной защите и монтажу обвязки фильтров.
Надежность котельного оборудования напрямую зависит от качества питательной воды. В регионах Казахстана исходная вода из скважин и открытых водозаборов часто отличается повышенной жесткостью и минерализацией.
Участки водоподготовки и химводоочистки (ХВО) работают в условиях непрерывного контакта с сырой водой, солевыми растворами регенерации и умягченным теплоносителем. Правильный выбор стальных водогазопроводных труб по ГОСТ 3262-75 гарантирует безаварийную службу технологической обвязки фильтров.
Особенности условий эксплуатации труб ВГП в узлах ХВО
Трубопроводная обвязка установок натрий-катионирования, осветлительных фильтров и баков солерастворения подвергается комплексному воздействию химических и гидравлических нагрузок.
- Высокое содержание растворенного кислорода: сырая вода провоцирует интенсивную кислородную коррозию внутренней поверхности металла;
- Циклические перепады давления: при переключении режимов взрыхления, регенерации и прямой промывки возникают динамические гидроудары до 0,6–0,8 МПа;
- Агрессивность реагентов: концентрированный раствор поваренной соли (NaCl) требует строгого разграничения зон применения черной и оцинкованной трубы.
Выбор серии и толщины стенки ВГП по ГОСТ 3262-75
Для технологических контуров водоподготовки не допускается применение тонкостенных и облегченных профилей. Повышенная коррозионная активность среды требует закладывать технологический запас на истончение стенки.
В нормативной практике монтажа котельных в РК применяются трубы обыкновенной и усиленной серии с условным проходом от Ду 15 до Ду 80.
| Участок обвязки ХВО | Рекомендуемый Ду (мм) | Серия трубы по ГОСТ 3262-75 | Толщина стенки (мм) | Тип антикоррозионной защиты |
|---|---|---|---|---|
| Подача сырой воды на фильтры | Ду 32 – Ду 80 | Обыкновенная / Усиленная | 3,2 – 4,5 | Оцинкованная ВГП или эпоксидный грунт снаружи |
| Линии взрыхления и промывки | Ду 40 – Ду 65 | Обыкновенная | 3,5 – 4,0 | Оцинкованная ВГП |
| Отвод умягченной воды в бак запаса | Ду 25 – Ду 80 | Обыкновенная | 3,2 – 4,0 | Оцинкованная ВГП или черная с деаэрацией |
| Манометрические и пробоотборные линии | Ду 15 – Ду 20 | Усиленная | 3,2 – 3,5 | Оцинкованная ВГП на резьбовых фитингах |
| Дренажные сбросы шлама | Ду 40 – Ду 80 | Усиленная | 4,0 – 4,5 | Черная труба ВГП повышенной прочности |
Правила монтажа и соединений на участках водоподготовки
При сборке трубных узлов ХВО в котельных Казахстана монтажные бригады комбинируют электродуговую сварку и резьбовые соединения.
Оцинкованные трубы на ответственных участках собираются преимущественно на резьбе с применением конических и цилиндрических чугунных фитингов. Если требуется сварка оцинкованной трубы, свариваемые кромки зачищаются от цинкового слоя на 20–30 мм с последующей пассивацией и холодным цинкованием шва цинконаполненными составами.
Для исключения вибрационной нагрузки от насосов подкачки сырой воды на обвязку фильтров устанавливаются гибкие резинокордные вибровставки. Это защищает сварные стыки ВГП от усталостных трещин при частых пусках насосных агрегатов.
Ошибки при проектировании и закупке труб для ХВО
- Закупка облегченной серии: труба с толщиной стенки менее 2,8 мм при насыщении воды кислородом может получить сквозной свищ уже через 2–3 отопительных сезона;
- Использование черной трубы на контуре солерастворителя: концентрированный рассол быстро разъедает незащищенную сталь; на этих отрезках используют оцинковку либо нержавеющую сталь;
- Отсутствие уклонов на дренажных линиях: застой шлама и отработанной промывочной воды вызывает локальную подшламовую язвенную коррозию дна трубы;
- Электрохимическая коррозия: прямой контакт стальной трубы ВГП с латунной или бронзовой арматурой без изолирующих диэлектрических прокладок ускоряет разрушение резьбовых ниток.
Поставка сертифицированной трубы ВГП в Казахстане
Компания АТЛАНТ МЕТАЛЛ поставляет полный сортамент водогазопроводных стальных труб обыкновенной и усиленной серии по ГОСТ 3262-75 со склада в Алматы. Продукция проходит строгий контроль геометрии, качества сварного шва и сопровождается заводскими сертификатами соответствия РК.
Специалисты компании организуют быструю резку труб в размер технологической карты котельной, оперативную комплектацию фасонными деталями и оперативную доставку на строящиеся объекты по всему Казахстану.
FAQ
Почему для ХВО котельных чаще берут трубу ВГП, а не электросварную прямошовную?
Труба ВГП по ГОСТ 3262-75 имеет гарантированно более толстую стенку и усиленный шов, рассчитанный на гидравлическое давление и нарезку трубной цилиндрической резьбы, что критично для плотной компоновки запорно-регулирующей арматуры в блоках водоподготовки.
Можно ли варить оцинкованную трубу ВГП на линиях фильтрации воды?
Сварка разрешена, однако зона сварного шва теряет цинковое покрытие из-за выгорания при температуре свыше 900 °C. Обязательна тщательная зачистка кромок перед сваркой и нанесение цинконаполненного грунта (холодное цинкование) снаружи и защитного покрытия изнутри шва.
Какой запас по толщине стенки закладывать на коррозию в линиях сырой воды?
Согласно строительным нормам и эксплуатационной практике в РК, для неочищенной аэрированной воды закладывается скорость коррозии 0,1–0,15 мм/год. Для расчетного срока службы 15–20 лет рекомендуется выбирать трубу с толщиной стенки не менее 3,5–4,0 мм (усиленная серия).
Какой уклон необходимо выдерживать на дренажных трубопроводах фильтров ХВО?
Дренажные и сбросные самотечные трубопроводы от фильтров ХВО укладываются с уклоном не менее 0,005–0,01 в сторону дренажного лотка или приямка для предотвращения заиливания взвешенными частицами и солями жесткости.
Вывод
Качественный монтаж систем химводоочистки котельных требует точного подбора толщины стенки и защитного покрытия водогазопроводных труб. Использование сертифицированной продукции гарантирует надежность всей тепловой схемы котельной.
Для комплектации объектов качественным металлопрокатом обращайтесь к менеджерам АТЛАНТ МЕТАЛЛ — подберем нужный метраж, организуем резку и оперативную доставку по Алматы и регионам Казахстана.
