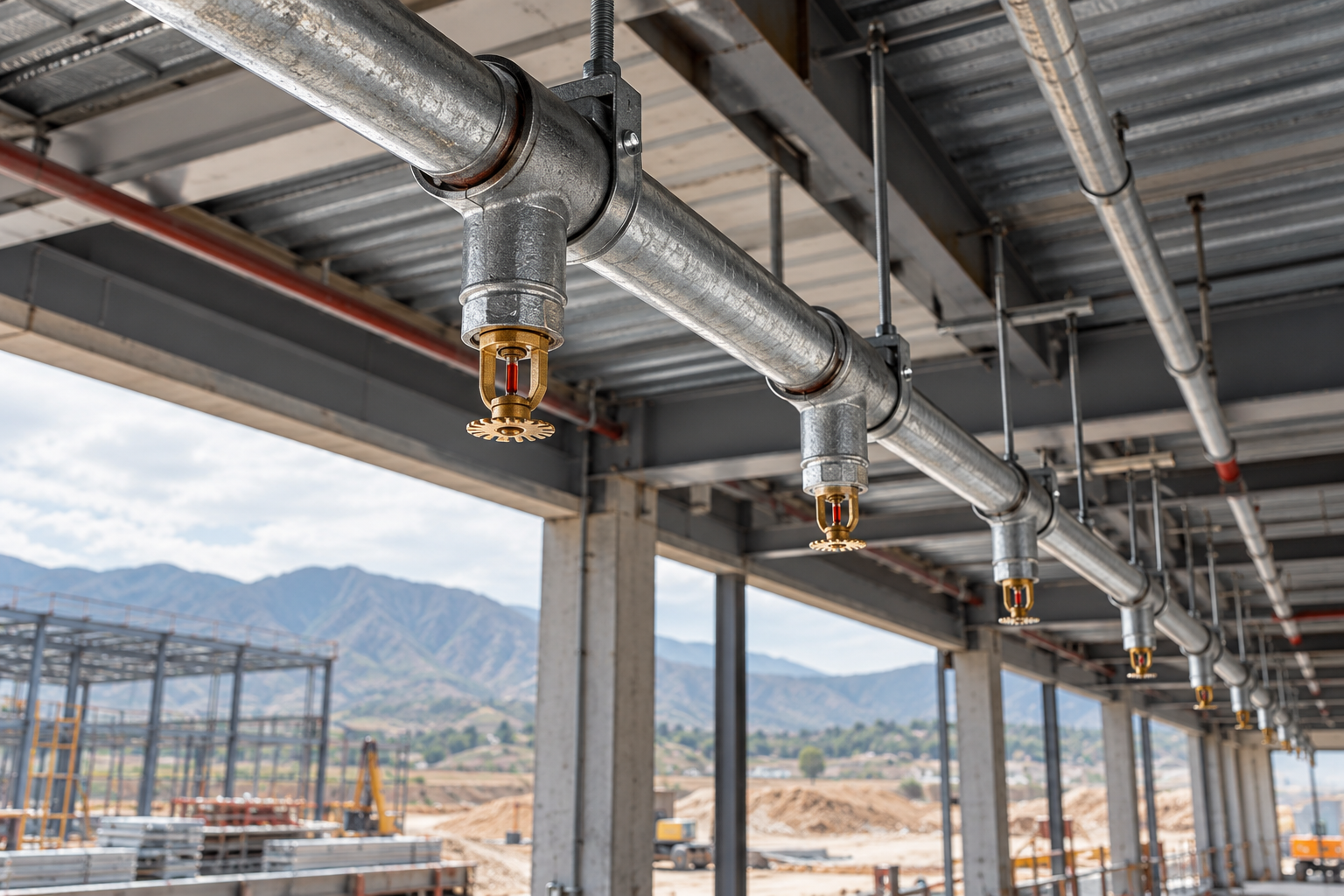

Разбираем инженерные особенности применения стальных водогазопроводных труб (ВГП) по ГОСТ 3262-75 в дренчерных завесах и противопожарных водяных экранах на объектах Казахстана: выбор толщины стенки, расчет гидравлики, антикоррозийная защита и требования СП РК.
Дренчерные завесы и водяные экраны — критически важная линия противопожарной защиты на промышленных складах, в торговых центрах, театрах и паркингах Казахстана. Их задача — мгновенно отсечь зону возгорания плотной стеной воды, предотвратив распространение огня и теплового излучения.
В отличие от спринклерных сетей, дренчерные трубопроводы в дежурном режиме остаются сухотрубными либо заполняются водой под давлением до контрольно-пускового узла. При срабатывании автоматики весь распределительный контур мгновенно заполняется водой под высоким давлением. Для таких экстремальных динамических нагрузок стандартным и надежным решением остаются стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75.
Требования норм Казахстана к трубопроводам водяных завес
Проектирование и монтаж дренчерных завес в Республике Казахстан строго регламентируются требованиями СП РК 2.02-102-2014 и СТ РК 1174. Согласно нормам, трубопроводные распределительные линии должны сохранять механическую целостность и герметичность даже при прямом огневом воздействии в течение заданного времени эвакуации.
- Применение стальных водогазопроводных и электросварных прямошовных труб является обязательным для открытых распределительных секций над технологическими проемами, воротами и атриумами.
- Использование пластиковых и полимерных труб для дренчерных завес категорийных производств прямо запрещено из-за риска мгновенного прогара до момента полного раскрытия водяного экрана.
- Трубопроводы сухотрубных участков дренчерных систем должны выполняться из оцинкованных труб ВГП либо защищаться термостойкими антикоррозийными покрытиями изнутри и снаружи для исключения забивки калиброванных насадков окалиной и ржавчиной.
Выбор толщины стенки и диаметра труб ВГП (ГОСТ 3262-75)
Гидравлический расчет дренчерной завесы базируется на необходимости обеспечить нормативный удельный расход воды (от 0,5 до 1,0 л/с на один погонный метр завесы в зависимости от высоты проема и категории пожарной опасности).
В момент открытия группового клапана пуска (дренчерного узла управления) водяной поток разгоняется с высокой скоростью. Водогазопроводная труба должна выдерживать мгновенный гидравлический удар без остаточных деформаций продольного шва.
Для монтажа распределительных ниток завес применяют стандартные и усиленные модификации труб ВГП. В таблице ниже представлены рекомендации по выбору диаметров и толщины стенки с учетом рабочего давления и расхода.
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Основное назначение в дренчерной завесе |
|---|---|---|---|---|
| Ду 25 | 33,5 | 3,2 | 4,0 | Отводы и концевые участки на 1–2 дренчерных оросителя |
| Ду 32 | 42,3 | 3,2 | 4,0 | Распределительные ветки с расходом до 3–4 л/с |
| Ду 40 | 48,0 | 3,5 | 4,0 | Секционные ветки для проемов шириной до 6–8 метров |
| Ду 50 | 60,0 | 3,5 | 4,5 | Питающие коллекторы средних водяных экранов и переходов |
| Ду 65 – Ду 80 | 75,5 – 88,5 | 4,0 | 4,5 | Магистральные подводы от насосной станции к узлам управления |
Особенности монтажа: сварка, резьба и грувлоки
Монтаж трубопроводов дренчерных завес требует повышенного внимания к соосности форсунок и чистоте внутреннего канала трубы. Засорение одного распылителя приводит к разрыву сплошного водяного экрана, что недопустимо по нормам безопасности.
На объектах в Алматы и регионах РК монтажные бригады используют три основных типа соединений труб ВГП:
- Сварные соединения: Применяются на магистральных участках. Важно производить качественную разделку кромок и использовать ручную дуговую сварку электродами типа Э46/Э50. Грат и сварочный шлак внутри трубы необходимо тщательно удалять механической протяжкой ершами и продувкой.
- Муфтовые резьбовые соединения: Выполняются на черных и оцинкованных трубах ВГП стандартного ряда. Резьба нарезается на станках непосредственно на объекте либо на складе металлопроката. Для герметизации резьбы используются термостойкие анаэробные герметики или сантехнический лен с термопастой.
- Разъемные муфтовые соединения (грувлок / паз): На толстостенных трубах ВГП методом накатки или проточки формируются кольцевые канавки. Это ускоряет монтаж на высоте и полностью исключает огневые работы внутри действующих складов.
Для надежного снабжения строительных площадок сертифицированным металлопрокатом компания АТЛАНТ МЕТАЛЛ предлагает полный сортамент стальных водогазопроводных труб ГОСТ 3262-75 с заводскими сертификатами соответствия РК. На металлобазе в Алматы доступна оперативная резка труб в размер и комплектация фасонными деталями трубопроводов.
Защита от внутренней коррозии и заиливания
Поскольку распределительные дренчерные трубы большую часть времени контактируют с воздухом, внутри сухого стального трубопровода протекают интенсивные процессы кислородной коррозии. Осыпающаяся ржавчина и окалина при пуске системы моментально забивают сопла дренчеров диаметром 10–12 мм.
Чтобы исключить отказ системы при пожаре, соблюдайте следующие инженерные правила:
- Монтируйте распределительные ветки с уклоном не менее 0,005 в сторону спускного дренажного крана для полного слива воды после регулярных регламентных испытаний.
- Используйте заводские оцинкованные трубы ВГП, у которых слой цинка защищает внутреннюю полость от окисления во влажной атмосфере неотапливаемых складов.
- Устанавливайте абонентские сетчатые фильтры или грязевики непосредственно перед дренчерным узлом управления завесой.
Ошибки при проектировании и закупке труб для водяных завес
Нарушение проектных требований к металлопрокату на этапе снабжения может привести к срыву гидроиспытаний и отказу инспекции МЧС в приемке объекта.
- Замена толстостенной трубы ВГП на тонкостенную профильную или прямошовную тонкую трубу: Снижение толщины стенки менее 3,2 мм снижает несущую способность при гидроударе и приводит к разрушению резьбовых соединений под весом подвешенной системы.
- Использование б/у или лежалых труб: Внутренние раковины коррозии снижают пропускную способность и создают очаги будущих свищей при проверочной опрессовке давлением 1,5–2,0 МПа.
- Неправильный шаг подвесов и опор: Трубы дренчерной завесы, наполненные водой, создают динамическую нагрузку при резком пуске. Шаг крепления труб ВГП Ду 25–50 к перекрытиям должен составлять не более 2,5–3 метров с обязательной установкой антисейсмических жестких упоров.
Часто задаваемые вопросы (FAQ)
Можно ли использовать неоцинкованные трубы ВГП для сухих дренчерных завес?
Нормы СП РК допускают применение черных стальных труб ВГП при условии обязательной промывки системы после монтажа, установки фильтров перед узлом пуска и регулярного проведения регламентных гидродинамических продувок сжатым воздухом после испытаний.
Чем труба ВГП лучше обычной прямошовной электросварной трубы в завесах?
Трубы ВГП по ГОСТ 3262-75 имеют усиленный сварной шов, проверенный неразрушающим контролем или гидроиспытанием на заводе, а также нормированную толщину стенки, позволяющую нарезать трубную цилиндрическую резьбу без критического ослабления тела трубы.
Какое давление должны выдерживать трубы ВГП при опрессовке дренчерной завесы?
В соответствии с требованиями приемки противопожарных систем в РК опрессовка проводится давлением, равным 1,5 от максимального рабочего давления, но не менее 1,0–1,2 МПа (10–12 атм) с выдержкой не менее 10 минут без падения давления.
Где заказать трубы ВГП для противопожарных систем в Алматы с доставкой?
В компании АТЛАНТ МЕТАЛЛ вы можете приобрести стальные водогазопроводные трубы всех ходовых диаметров (от Ду 15 до Ду 100) со склада в Алматы. Мы предоставляем услуги точной резки в проектный размер, доставку длинномерами и манипуляторами по Алматы и отправку партий во все регионы Казахстана.
Рекомендации снабженцам и монтажным организациям
При комплектации объекта трубами для дренчерных завес запрашивайте у поставщика сертификаты соответствия металлопроката с указанием марки стали (обычно Ст2сп, Ст3сп по ГОСТ 380) и отметки о прохождении гидроиспытания. Проверяйте фактическую толщину стенки и отсутствие расслоений на торцах труб.
Обращайтесь к специалистам АТЛАНТ МЕТАЛЛ для быстрого расчета спецификации, подбора трубного металлопроката и оперативной отгрузки на ваш строительный объект в Казахстане.
