Разбираем правила применения стальных водогазопроводных труб (ВГП) при устройстве узлов ввода сетей водоснабжения и газоснабжения в здания. Рассмотрим подбор толщины стенки, устройство защитных футляров (гильз) в фундаментах и гидроизоляцию стыков по строительным нормам Казахстана.
Узел ввода инженерных коммуникаций в здание — один из самых ответственных участков трубопроводной сети. Именно здесь стальная труба испытывает комплексные нагрузки: давление грунта, температурные деформации и риск грунтовой коррозии.
Для прокладки вводов водопровода и распределительных газопроводов низкого давления традиционно применяются стальные водогазопроводные трубы по ГОСТ 3262-75. Разберем, как правильно подобрать параметры трубы, выполнить проход через фундамент и защитить металл от коррозии.
Особенности выбора серии стенки труб ВГП для узлов ввода
По стандарту ГОСТ 3262-75 трубы ВГП выпускаются трех основных серий: легкая, обыкновенная и усиленная. Для наружных участков и узлов ввода в здания действуют особые требования по запасу прочности.
В таблице ниже приведены параметры труб ВГП ходовых диаметров, применяемых для подключения жилых и коммерческих объектов.
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Легкая стенка, мм / Вес 1 м, кг | Обыкновенная стенка, мм / Вес 1 м, кг | Усиленная стенка, мм / Вес 1 м, кг | Рекомендуемая область применения |
|---|---|---|---|---|---|
| Ду 25 (1") | 33.5 | 2.8 / 2.12 | 3.2 / 2.39 | 4.0 / 2.91 | Ввод газа в частный дом, водомерные узлы |
| Ду 32 (1 1/4") | 42.3 | 2.8 / 2.73 | 3.2 / 3.09 | 4.0 / 3.78 | Ввод водоснабжения коттеджей, стояки отопления |
| Ду 40 (1 1/2") | 48.0 | 3.0 / 3.33 | 3.5 / 3.84 | 4.0 / 4.34 | Магистральные вводы для многоквартирных домов |
| Ду 50 (2") | 60.0 | 3.0 / 4.22 | 3.5 / 4.88 | 4.5 / 6.16 | Пожарные и хозяйственно-питьевые вводы |
| Ду 65 (2 1/2") | 75.5 | 3.2 / 5.71 | 4.0 / 7.05 | 4.5 / 7.88 | Котельные, насосные станции, производственные узлы |
| Ду 80 (3") | 88.5 | 3.5 / 7.32 | 4.0 / 8.34 | 4.5 / 9.32 | Центральные коллекторы и распределительные узлы |
Для подземных участков ввода и прохода сквозь несущие конструкции рекомендуется закладывать обыкновенную или усиленную серию. Это исключает деформацию трубы при локальной осадке грунта вокруг цоколя.

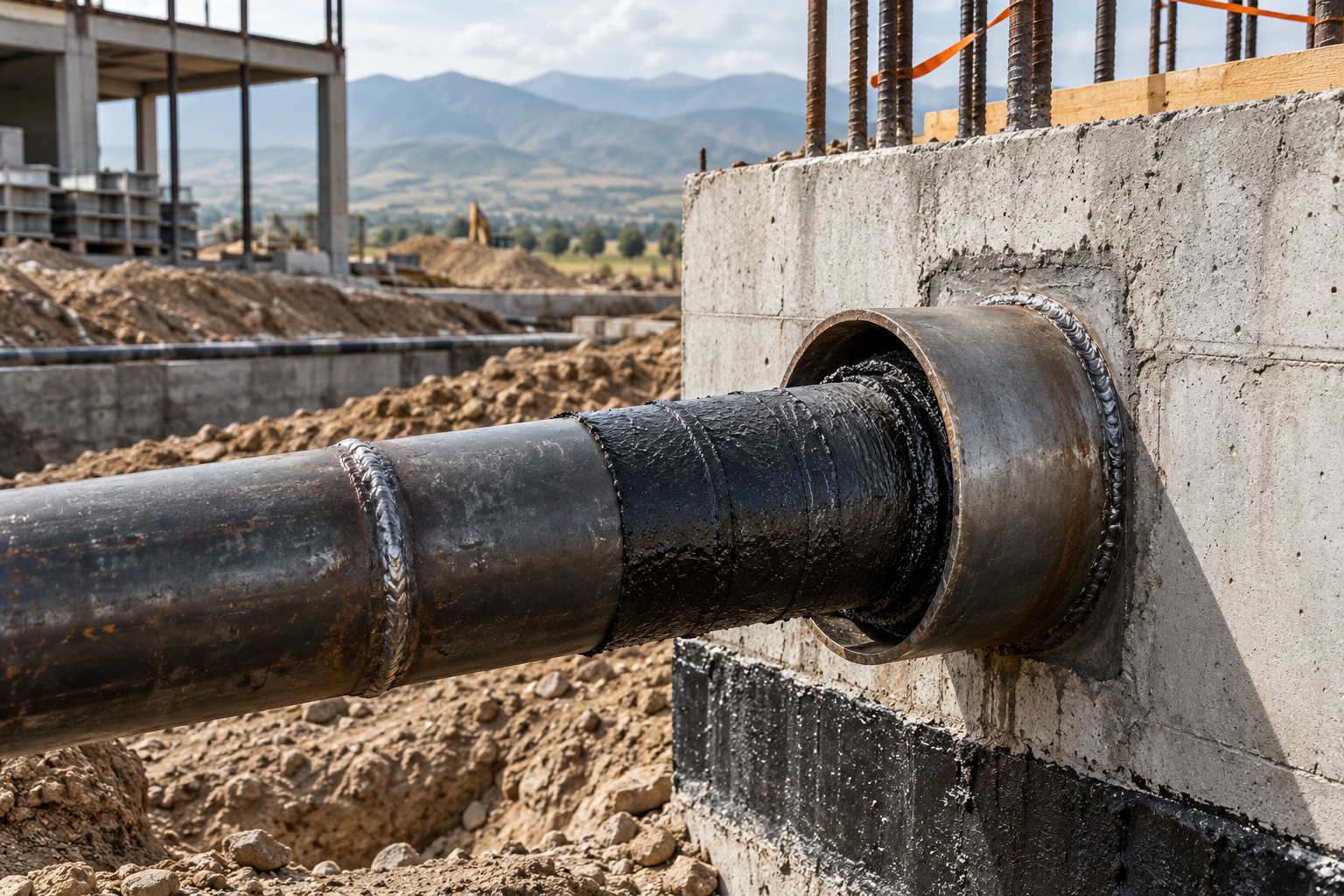

Проход трубы через фундамент: устройство защитной гильзы
Строительные нормы РК категорически запрещают жестко заделывать водогазопроводную трубу в монолитный бетон или кирпичную кладку фундамента. При подвижках грунта или температурных колебаниях жесткая заделка приводит к излому трубы или нарушению герметичности швов.
Правильный монтаж ввода выполняется исключительно через защитный футляр (гильзу):
- Подбор гильзы: диаметр гильзы выбирается на 2–3 типоразмера больше рабочей трубы (зазор между стенками должен составлять 15–20 мм). Например, для ввода трубой Ду 32 используется гильза из стальной электросварной трубы диаметром не менее 76–89 мм;
- Длина футляра: гильза должна выступать за плоскость стены или фундамента не менее чем на 50–100 мм с каждой стороны;
- Герметизация зазора: кольцевое пространство заполняется эластичным негорючим материалом — просмоленной каболкой или термостойким шнуром, а торцы запечатываются герметиком или цементно-песчаным раствором с гидрофобными добавками;
- Стыки внутри гильзы запрещены: отрезок трубы, находящийся внутри футляра, не должен иметь сварных или резьбовых соединений.
Если на объекте монтируются сложные узлы с переходами диаметров, используют сертифицированные переходы стальные ГОСТ 17378-2001, вынося их за пределы фундаментной гильзы.
Защита от коррозии: черная труба против оцинкованной
На участках ввода и в неотапливаемых подвальных помещениях стальные трубы подвергаются повышенному воздействию влажности и блуждающих токов.
Для наружных подземных участков черные трубы ВГП требуют обязательной усиленной гидроизоляции — нанесения битумно-полимерных мастик или ленточной изоляции весьма усиленного типа (ВУС). Оцинкованные трубы ВГП обладают высокой естественной стойкостью к окислению, но требуют аккуратности при монтаже.
При сварке оцинкованной трубы цинковый слой в зоне нагрева выгорает. Сварной шов и прилегающую зону (15–20 мм) необходимо зачистить от шлака и обработать цинконаполненным грунтом (холодное цинкование).
Для герметизации разъемных участков и фланцевых врезок на водомерных узлах часто устанавливаются надежные фланцы стальные плоские и воротниковые, а глушение резервных линий выполняют с помощью деталей заглушки стальные эллиптические ГОСТ 17379-2001.
Правила сварки и гидравлических испытаний узла ввода
Качественный монтаж стальной ВГП трубы требует строгого соблюдения технологии сварочных работ и фиксации трубопровода.
- Подготовка кромок: на трубах с толщиной стенки более 3 мм обязательно выполняется снятие фаски под углом 30–35 градусов для полного провара корня шва.
- Сварочные материалы: для ручной дуговой сварки применяются электроды с основным или рутиловым покрытием, обеспечивающие плотный шов без пор.
- Крепление трубопровода: после выхода из гильзы труба фиксируется к стенам подвала или цоколя. Для этого отлично подходят хомуты трубные с уплотнителем EPDM, которые гасят вибрации и компенсируют микроподвижки.
- Опрессовка: перед засыпкой траншеи и сдачей ввода в эксплуатацию узел подвергается гидравлическому испытанию давлением, превышающим рабочее в 1.25–1.5 раза.
Частые ошибки при монтаже вводов из труб ВГП
- Заливка трубы бетоном без гильзы: приводит к срезу трубы при сезонных подвижках фундамента.
- Использование тонкостенной (легкой) трубы в грунте: тонкая стенка быстрее подвергается точечной коррозии и не выдерживает давления обратной засыпки с уплотнением.
- Сварной стык внутри гильзы: в случае протечки устранить дефект без разрушения стены невозможно.
- Отсутствие уклона: ввод водопровода или газопровода должен иметь технологический уклон в сторону наружной сети для слива конденсата и опорожнения системы.
Часто задаваемые вопросы (FAQ)
Можно ли использовать оцинкованную трубу ВГП на газовом вводе?
Да, строительные нормы допускают применение оцинкованных стальных труб ВГП для наружных и внутренних газопроводов. Однако на практике для подземных участков чаще используют черную стальную трубу в заводской изоляции ВУС, а оцинкованную трубу монтируют на открытых фасадах и внутри зданий.
Какой минимальный диаметр трубы ВГП разрешен для ввода водопровода в частный дом?
Для стандартного жилого дома с 3–4 точками водоразбора минимальный расчетный диаметр ввода составляет Ду 25 или Ду 32 (1" или 1 1/4"). Меньший диаметр (Ду 15–20) приведет к падению давления при одновременном открытии нескольких кранов.
Чем заполнять пространство между трубой ВГП и гильзой в стене?
Для герметизации используют просмоленный канат (каболку), базальтовый негорючий шнур или термостойкий полиуретановый герметик. Использовать обычную монтажную пену не рекомендуется, так как она гигроскопична и разрушается под воздействием влаги.
Как проверить качество трубы ВГП перед покупкой на складе?
Обращайте внимание на отсутствие продольных трещин, глубоких раковин и равномерность толщины стенки по торцу. Заводская труба сопровождается паспортом качества и сертификатом соответствия ГОСТ 3262-75.
Вывод
Надежность ввода инженерных сетей в здание напрямую зависит от правильного подбора серии стенки трубы ВГП и грамотного монтажа футляров в фундаментах.
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные водогазопроводные черные и оцинкованные трубы ГОСТ 3262-75 со склада в Алматы. Мы выполняем точную резку труб в размер проекта и организуем оперативную доставку по всему Казахстану.
