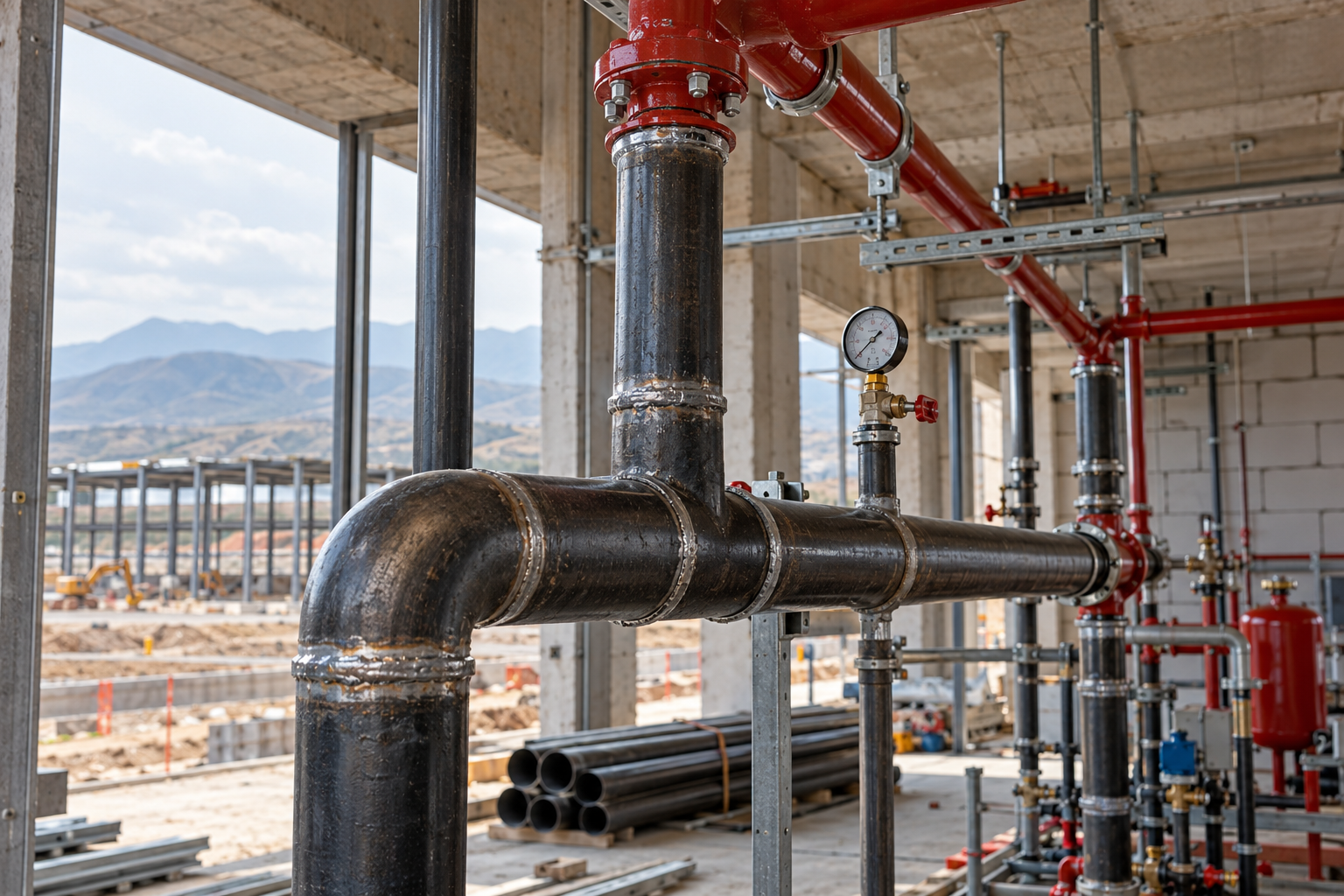

Водогазопроводные стальные трубы (ВГП по ГОСТ 3262-75) остаются базовым материалом для внутренних сетей газоснабжения, узлов распределения тепла и систем водяного пожаротушения в Казахстане. Разбираем правила подбора толщины стенки, особенности сварки и опрессовки на объектах Алматы.
Стальные водогазопроводные трубы (ВГП) по ГОСТ 3262-75 проектируются и монтируются на объектах с повышенными требованиями к конструктивной прочности и пожарной безопасности. В отличие от пластиковых аналогов, сталь выдерживает прямое воздействие открытого пламени, гидравлические удары и механические нагрузки.
При строительстве жилых, коммерческих и промышленных зданий в Алматы и других регионах Казахстана трубы ВГП являются безальтернативным решением для стояков внутреннего газоснабжения низкого и среднего давления, а также спринклерных и дренчерных противопожарных магистралей.
Классификация труб ВГП по толщине стенки и назначению
Стандарт ГОСТ 3262-75 делит водогазопроводный прокат на три основные группы: легкую, обыкновенную и усиленную. Выбор серии напрямую определяет рабочее давление, запас прочности и допустимые методы монтажа.
Для внутренних газопроводов и систем пожаротушения нормативные требования Казахстана (СН РК и СП РК) строго регламентируют минимальную толщину стенки во избежание аварийных утечек и сквозного прогорания при авариях.
- Легкая серия: применяется преимущественно для безнапорных дренажных линий и временных водопроводов с рабочим давлением до 1,0–1,6 МПа. Нарезка глубокой трубной резьбы на легких трубах не рекомендуется из-за критического истончения тела трубы.
- Обыкновенная серия: универсальный вариант для систем отопления, хозяйственно-питьевого водопровода и распределительных газопроводов низкого давления (до 0,005 МПа) и среднего давления (до 0,3 МПа).
- Усиленная серия: обязательна для магистральных узлов пожаротушения, участков с высоким гидравлическим давлением (до 3,2 МПа), котельных обвязок и ответственных газовых коллекторов.
Технические параметры труб ВГП по ГОСТ 3262-75
В таблице ниже приведены ключевые типоразмеры условного прохода (Ду), наружные диаметры, толщина стенки для обыкновенной и усиленной серий, а также расчетная масса 1 погонного метра.
| Условный проход (Ду, мм) | Резьба в дюймах | Наружный диаметр (мм) | Стенка обыкновенная (мм) | Вес 1 м обыкн. (кг) | Стенка усиленная (мм) | Вес 1 м усил. (кг) |
|---|---|---|---|---|---|---|
| Ду 15 | 1/2" | 21,3 | 2,8 | 1,28 | 3,2 | 1,43 |
| Ду 20 | 3/4" | 26,8 | 2,8 | 1,66 | 3,2 | 1,86 |
| Ду 25 | 1" | 33,5 | 3,2 | 2,39 | 4,0 | 2,91 |
| Ду 32 | 1 1/4" | 42,3 | 3,2 | 3,09 | 4,0 | 3,78 |
| Ду 40 | 1 1/2" | 48,0 | 3,5 | 3,84 | 4,0 | 4,37 |
| Ду 50 | 2" | 60,0 | 3,5 | 4,88 | 4,5 | 6,16 |
| Ду 65 | 2 1/2" | 75,5 | 4,0 | 7,05 | 4,5 | 7,88 |
| Ду 80 | 3" | 88,5 | 4,0 | 8,34 | 4,5 | 9,33 |
| Ду 100 | 4" | 114,0 | 4,5 | 12,15 | 5,0 | 13,44 |
Особенности монтажа газопроводов из труб ВГП
Монтаж газовых сетей внутри зданий регламентируется жесткими правилами безопасности. В соответствии со строительными нормами РК, все соединения труб внутри помещений должны выполняться преимущественно неразъемными — на электродуговой или газовой сварке.
Разъемные резьбовые и фланцевые соединения допускаются исключительно в местах монтажа запорной арматуры (кранов, задвижек), приборов учета газа и подключения газоиспользующего оборудования.
- Подготовка кромок под сварку: торцы труб очищаются от окалины, ржавчины и масляных пятен на ширину не менее 20 мм. При толщине стенки более 3,2 мм обязательно выполняется снятие фаски под углом 30–35 градусов.
- Сварочные материалы: для ручной дуговой сварки труб ВГП из углеродистых сталей (Ст2сп, Ст3сп, сталь 10, сталь 20) применяются электроды с основным или рутиловым покрытием (типа Э42, Э46), обеспечивающие плотный шов без пор и шлаковых включений.
- Уплотнение резьбы: на разъемных резьбовых соединениях газопроводов запрещено использовать синтетические уплотнители, склонные к деградации под воздействием углеводородов. Применяется льняная прядь со специальной газостойкой пастой или сертифицированная ФУМ-лента для газа.
Если для защиты трубопроводной разводки используются защитные элементы, рекомендуем ознакомиться с правилами монтажа в статье про трубы ВГП на вводах в здания и установку гильз.
Требования к трубам ВГП в спринклерных системах пожаротушения
Системы водяного и пенного пожаротушения находятся под постоянным давлением или заполняются водой в момент срабатывания автоматики. Трубы ВГП здесь испытывают не только статическую нагрузку, но и динамический гидравлический удар при запуске повысительных насосов.
Для пожарных распределительных сетей обычно выбирают обыкновенную или усиленную серию с оцинкованным или черным покрытием. Черные трубы перед сдачей в эксплуатацию грунтуются и окрашиваются в сигнальный красный цвет по ГОСТ.
- Сварка против муфтовых соединений (грувлок): в современных проектах все чаще применяют бессварные грувлочные соединения с накатанными желобками, однако на магистральных стояках Ду 50–100 классическая сварка и приварные стальные плоские и воротниковые фланцы остаются наиболее надежным решением.
- Крепление трубопроводов: шаг установки опор и хомутов рассчитывается с учетом массы трубы, полностью заполненной водой. На поворотах и ответвлениях обязательно устанавливаются неподвижные жесткие упоры.
- Соединение фитингами: при поворотах трасс используют крутоизогнутые стальные отводы ГОСТ 17375-2001, толщина стенки которых должна строго соответствовать стенке сопрягаемой трубы ВГП.
Испытания на прочность и герметичность: нормы и порядок опрессовки
Перед вводом в эксплуатацию смонтированные участки газопроводов и пожарных водопроводов подвергаются обязательным контрольным испытаниям. Проведение испытаний оформляется соответствующим актом с участием технадзора.
Для газовых сетей испытания проводятся сжатым воздухом или инертным газом. Давление испытания на прочность для внутренних сетей низкого давления составляет 0,1 МПа (1 атм), а на герметичность — расчетное рабочее давление с выдержкой не менее 1 часа и замером падения давления манометром повышенного класса точности.
Системы пожаротушения и водоснабжения опрессовываются гидравлическим способом. Испытательное давление составляет 1,25–1,5 от рабочего, но не менее 1,0 МПа. Трубопровод считается выдержавшим испытание, если в течение 10–15 минут падение давления не превышает 0,02 МПа и отсутствуют видимые течи в сварных швах и резьбах.
Практические советы снабженцам и монтажникам при закупке ВГП в Алматы
При приемке партии водогазопроводных труб на склад или строительную площадку важно провести входной контроль параметров:
- Проверка толщины стенки и геометрии: измерьте фактическую толщину стенки на торцах штангенциркулем. Занижение толщины ниже допусков ГОСТ 3262-75 (допуск составляет -15%) недопустимо на газовых и противопожарных объектах.
- Осмотр сварного продольного шва: шов должен быть сплошным, без непроваров, трещин и глубоких утяжин. Внутренний грат не должен уменьшать проходное сечение трубы сверх нормативных значений.
- Наличие заводских сертификатов: партия должна сопровождаться сертификатом соответствия завода-изготовителя с указанием марки стали и результатов заводских гидроиспытаний (2,4 МПа для обыкновенных и 3,1 МПа для усиленных труб).
- Сервис металлобазы: для снижения затрат на объекте заказывайте резку труб в проектный размер непосредственно на металлобазе «АТЛАНТ МЕТАЛЛ» в Алматы, что исключает отходы и ускоряет монтаж.
Часто задаваемые вопросы (FAQ)
Можно ли использовать легкую серию ВГП для внутреннего газопровода в частном доме?
Нормы СП РК по проектированию газораспределительных систем запрещают применение труб легкой серии для газопроводов из-за тонкой стенки и риска сквозной коррозии. Для газовых сетей следует выбирать трубы ВГП обыкновенной или усиленной серии.
В чем разница между трубой ВГП ГОСТ 3262-75 и электросварной ГОСТ 10704-91?
Трубы ВГП нормируются по условному проходу (Ду) и толщине стенки, имеют усиленный шов и проходят обязательные гидравлические испытания под нарезку резьбы. Электросварные прямошовные трубы ГОСТ 10704-91 маркируются по наружному диаметру и применяются в более широком диапазоне диаметров.
Как защитить стальную трубу ВГП от коррозии в сырых подвалах?
Трубы очищают от ржавчины механическим способом, покрывают слоем антикоррозионного грунта (ГФ-021 или эпоксидные составы) в 1–2 слоя и окрашивают эмалью ПФ-115 в два слоя. Для особо влажных помещений рекомендуется использовать предварительно оцинкованные трубы ВГП.
Какая допустимая кривизна труб ВГП по стандарту?
Согласно ГОСТ 3262-75, кривизна труб на 1 метр длины не должна превышать 2 мм для труб с условным проходом до 20 мм включительно, и 1,5 мм для труб с Ду более 20 мм.
Вывод
Надежность и безопасность инженерных систем напрямую зависят от правильного подбора водогазопроводных труб под конкретные параметры рабочей среды и давление. Использование сертифицированного проката ГОСТ 3262-75 исключает аварийные ситуации и гарантирует прохождение проверок надзорных органов в Казахстане.
Компания «АТЛАНТ МЕТАЛЛ» поставляет полный сортамент черных и оцинкованных труб ВГП обыкновенной и усиленной серий со склада в Алматы с оперативной доставкой и резкой по чертежам заказчика.
