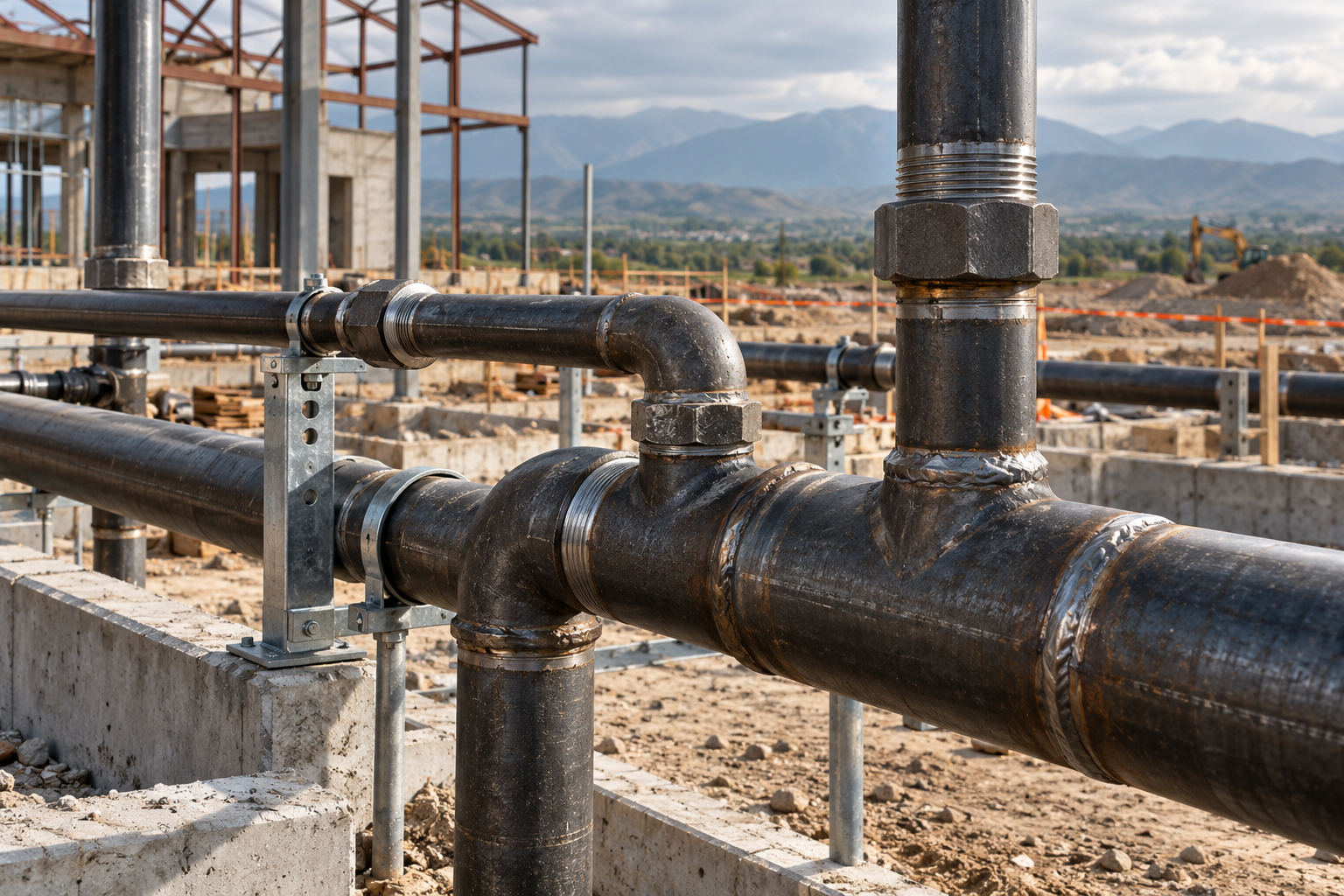

Водогазопроводные стальные трубы (ВГП) остаются ключевым материалом для прокладки напорного отопления, газораспределительных сетей и пожарных водопроводов. Разбираем инженерную методику подбора условного прохода Ду, предельные испытательные давления, специфику серий стенок и стандарты монтажа в климатических условиях Казахстана.
Стальные водогазопроводные трубы (ВГП), регламентируемые ГОСТ 3262-75, разработаны специально для транспортировки жидкостей и газов под контролируемым рабочим давлением. Главное отличие труб ВГП от профильного или обычного круглого электросварного проката — обязательное прохождение гидравлических испытаний на заводе-изготовителе и нормированная толщина стенки, рассчитанная на нарезку цилиндрической трубной резьбы.
При проектировании и сборке магистралей в Казахстане ключевой задачей инженера и снабженца является точный подбор диаметра условного прохода (Ду / DN) и толщины стенки. Ошибка в расчете приводит либо к шуму и кавитации из-за чрезмерной скорости потока, либо к переплате за лишнюю металлоемкость трассы.
Классификация серий и технические параметры труб ВГП
По ГОСТ 3262-75 трубы ВГП делятся на три серии по толщине стенки: легкую, обыкновенную и усиленную. Выбор серии определяет максимально допустимое гидравлическое давление и возможность нанесения резьбового соединения.
- Легкая серия: применяется в низконапорных системах самотечного или дренажного типа, а также при обвязке слабонагруженных газовых стояков низкого давления (до 0,005 МПа);
- Обыкновенная серия: базовый стандарт для внутренних сетей водоснабжения, стояков отопления и распределительных газопроводов с рабочим давлением до 2,4 МПа (25 кгс/см²);
- Усиленная серия: толстостенная труба, выдерживающая заводское испытательное давление до 3,1 МПа (32 кгс/см²). Необходима для нарезки глубокой конической и цилиндрической резьбы без потери прочности стенки, а также для узлов ввода в здания и тепловых пунктов.
| Условный проход (Ду / DN), мм | Наружный диаметр, мм | Легкая стенка, мм / Вес 1 м, кг | Обыкновенная стенка, мм / Вес 1 м, кг | Усиленная стенка, мм / Вес 1 м, кг | Резьба трубная, дюймы |
|---|---|---|---|---|---|
| Ду 15 | 21,3 | 2,5 / 1,16 | 2,8 / 1,28 | 3,2 / 1,43 | 1/2" |
| Ду 20 | 26,8 | 2,5 / 1,50 | 2,8 / 1,66 | 3,2 / 1,86 | 3/4" |
| Ду 25 | 33,5 | 2,8 / 2,12 | 3,2 / 2,39 | 4,0 / 2,91 | 1" |
| Ду 32 | 42,3 | 2,8 / 2,73 | 3,2 / 3,09 | 4,0 / 3,78 | 1 1/4" |
| Ду 40 | 48,0 | 3,0 / 3,33 | 3,5 / 3,84 | 4,0 / 4,34 | 1 1/2" |
| Ду 50 | 60,0 | 3,0 / 4,22 | 3,5 / 4,88 | 4,5 / 6,16 | 2" |
| Ду 65 | 75,5 | 3,2 / 5,71 | 4,0 / 7,05 | 4,5 / 7,88 | 2 1/2" |
| Ду 80 | 88,5 | 3,5 / 7,34 | 4,0 / 8,34 | 4,5 / 9,32 | 3" |
| Ду 100 | 114,0 | 4,0 / 10,85 | 4,5 / 12,15 | 5,0 / 13,44 | 4" |
Гидравлический расчет: выбор Ду по расходу и скорости потока
Для безотказной работы инженерных сетей диаметр трубы выбирают на основе нормативной скорости движения среды. В системах отопления и водоснабжения рекомендованная скорость воды составляет 0,7–1,5 м/с. При скорости ниже 0,5 м/с возникает риск заиливания и скопления воздуха, а превышение 2,0 м/с вызывает повышенное гидравлическое сопротивление и шум в арматуре.
Формула расчета внутреннего диаметра трубы: d = √( (4 · Q) / (π · v) ), где Q — расчетный объемный расход среды (м³/с), а v — допустимая скорость потока (м/с).
- Для квартирных разводок и малых контуров: стандартно применяются трубы Ду 15 и Ду 20;
- Для межэтажных стояков отопления и ГВС: оптимальны трубы Ду 25 и Ду 32;
- Для магистральных разводящих коллекторов и котельных: используются Ду 40, Ду 50, Ду 65 и Ду 80;
- Для узлов коммерческого учета и магистральных вводов: проектные решения строятся на Ду 80 и Ду 100.
Особенности соединения: сварка против резьбы
Выбор способа соединения зависит от назначения магистрали, доступности сервисного обслуживания и категории пожарной безопасности объекта.
Электродуговая и газовая сварка:
- Обеспечивает 100% герметичность и механическую прочность, исключая необходимость регулярной ревизии;
- Является обязательным требованием при прокладке распределительных газопроводов низкого и среднего давления внутри зданий;
- При монтаже оцинкованных труб ВГП в зоне сварного шва цинковое покрытие выгорает, поэтому околошовную зону обязательно обрабатывают цинконаполненными защитными составами для предотвращения локальной сквозной коррозии.
Резьбовые соединения (муфты, сгоны, резьбовые фитинги):
- Применяются в узлах подключения запорной арматуры, измерительных приборов и насосных групп, требующих периодической замены или поверки;
- Для нарезки наружной резьбы клуппом или резцом допускается использовать только обыкновенную и усиленную серии, так как в легкой серии подрезка металла уменьшает критическую толщину стенки во впадине витка;
- В качестве уплотнителя резьбы в газовых линиях применяют анаэробные герметики или сантехнический лен со специальной пастой для углеводородов, в водопроводах — лен с полимерными уплотнителями.
Температурные расширения и правила крепления
Сталь имеет коэффициент линейного теплового расширения около 0,012 мм/(м·°C). При монтаже отопительных стояков и линий горячего водоснабжения длиной более 15–20 метров температурное удлинение может составлять от 15 до 30 мм, что создает критические нагрузки на отводы и соединения.
Для компенсации напряжений в проектах предусматривают П-образные или сильфонные компенсаторы, а также разделяют опорную систему на неподвижные (мертвые) и скользящие трубные хомуты с виброгасящими прокладками. Шаг установки креплений для горизонтальных линий Ду 15–25 составляет 1,5–2,0 м, а для труб Ду 50–100 — 3,0–3,5 м.
Практические рекомендации снабженцам при приемке труб ВГП
- Контроль овальности и геометрии торцов: косина среза трубы не должна превышать 2 мм для диаметров до 50 мм и 3 мм для больших размеров, иначе усложняется центровка стыков перед сваркой;
- Качество внутреннего грата: ГОСТ допускает высоту внутреннего грата сварного шва не более 0,5–1,0 мм (в зависимости от Ду), что важно для сохранения расчетного гидравлического сечения;
- Сертификация: каждая партия должна иметь заводской сертификат соответствия с указанием марки стали (обычно Ст1-3кп/пс/сп или сталь 10/20) и отметкой о прохождении гидравлических испытаний.
Компания «АТЛАНТ МЕТАЛЛ» поставляет сертифицированные водогазопроводные черные и оцинкованные трубы ГОСТ 3262-75 всех типоразмеров от Ду 15 до Ду 100. На складе в Алматы доступна оперативная резка труб по монтажным картам заказчика, формирование комплексных сборок с фланцами, отводами и кранами, а также быстрая доставка по Алматы и регионам Казахстана.
Часто задаваемые вопросы
Чем труба ВГП отличается от обычной электросварной прямошовной трубы ГОСТ 10704-91?
Главное отличие — в системе калибровки и толщине стенки. Трубы ВГП классифицируются по внутреннему условному проходу (Ду), имеют более толстую стенку для нарезки резьбы и в обязательном порядке тестируются гидростатическим давлением от 2,4 до 3,1 МПа на заводе. Трубы по ГОСТ 10704-91 маркируются по наружному диаметру и чаще применяются для строительных конструкций и общих технологических линий.
Можно ли гнуть водогазопроводные трубы на объекте без нагрева?
Да, трубы ВГП малых диаметров (Ду 15–Ду 32) из пластичных сталей Ст2сп, Ст3сп или стали 10/20 легко поддаются холодной гибке на ручных и гидравлических трубогибах. При этом радиус гиба по центральной оси должен составлять не менее 3–4 наружных диаметров трубы, а сварной продольный шов необходимо располагать сбоку (в нейтральной плоскости изгиба), чтобы избежать разрыва шва.
Какая серия трубы ВГП подходит для нарезки резьбы под муфту?
Для нарезки резьбы рекомендуется применять обыкновенную или усиленную серию. В легкой серии толщина стенки уменьшена, и при нарезании резьбы глубина канавки срезает значительную часть тела трубы, что может привести к излому соединения при температурных или механических нагрузках.
Как защитить сварной шов оцинкованной трубы ВГП от коррозии?
При сваривании оцинкованных труб цинк испаряется в зоне температурного воздействия (20–30 мм от шва). После завершения сварки и остывания стык очищают от окалины металлической щеткой или шлифмашинкой, обезжиривают и наносят цинконаполненную грунтовку (холодное цинкование с содержанием цинка не менее 90%), после чего изолируют защитным эмалевым слоем.
Вывод
Грамотный расчет условного прохода Ду, корректный выбор серии стенки под рабочее давление и соблюдение технологии монтажа гарантируют долговечность и безопасность инженерных коммуникаций. Заказывайте качественные трубы ВГП нужного сортамента с заводской гарантией и оперативной доставкой в компании АТЛАНТ МЕТАЛЛ.
