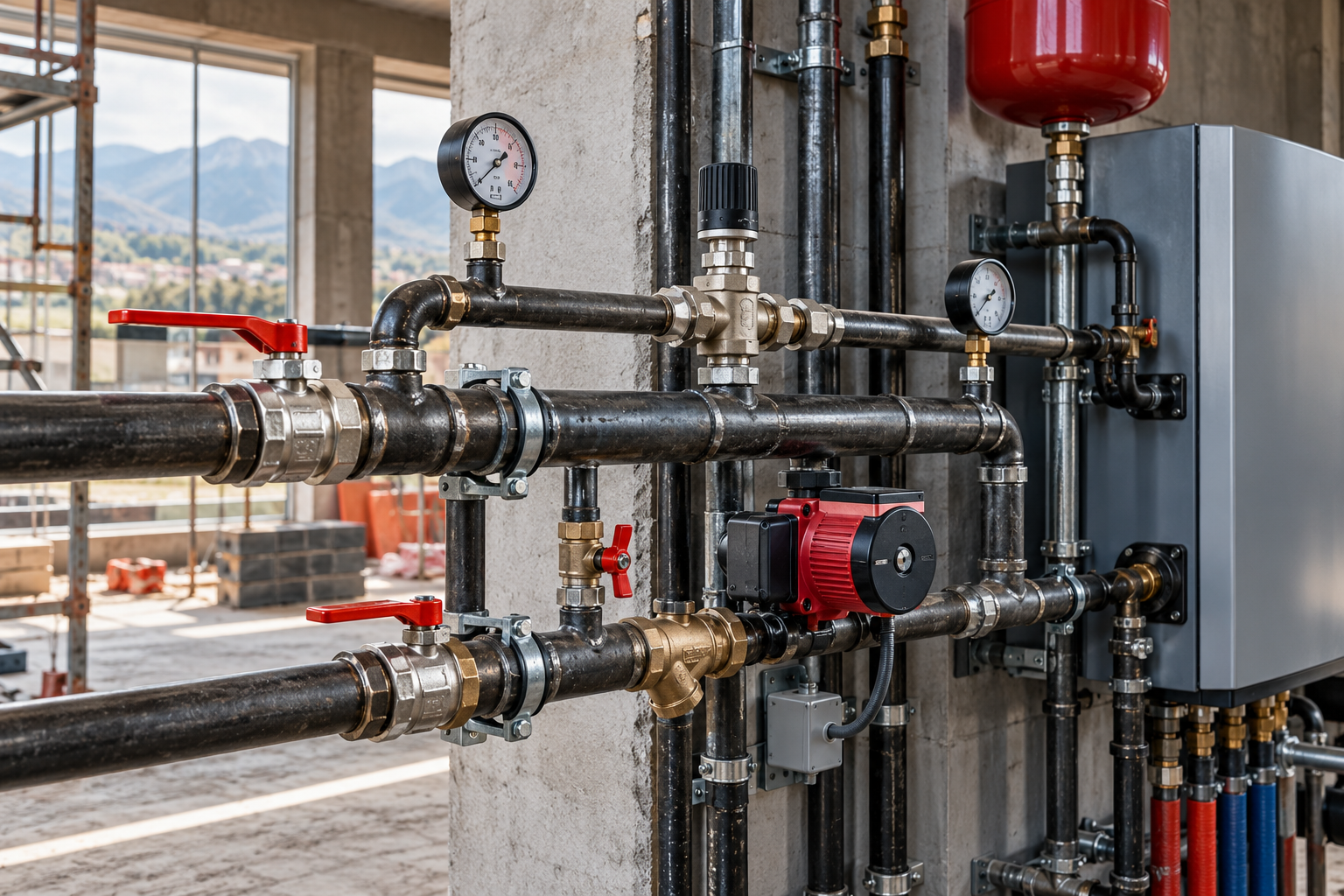

Практическое руководство по расчету и монтажу байпасных линий, смесительных узлов и насосных групп из водогазопроводных труб (ГОСТ 3262-75) для систем отопления и водоснабжения в климатических условиях Казахстана.
В системах теплоснабжения жилых и коммерческих объектов Казахстана байпасные линии и смесительные узлы испытывают постоянные динамические и температурные нагрузки. Для их сборки традиционно применяются водогазопроводные стальные трубы (ВГП) по ГОСТ 3262-75 благодаря их жесткости, устойчивости к гидроударам и долговечности сварных и резьбовых соединений.
Грамотный выбор серии стенки и расчет диаметров исключают кавитацию насосного оборудования, шум в стояках и паразитные перетоки теплоносителя в межсезонье.
Назначение и конструктивные типы байпасов на базе труб ВГП
Байпас (обводная линия) служит для перенаправления потока теплоносителя в обход основного оборудования: циркуляционных насосов, регулирующих клапанов, грязевиков или теплообменников.
При монтаже инженерных систем в РК применяют три основные конфигурации обводных узлов:
- Неуправляемый (смещенный или прямой) байпас: устанавливается на радиаторных стояках однотрубных систем для сохранения циркуляции при перекрытии термостатического клапана;
- Управляемый байпас с запорной арматурой: монтируется параллельно насосным группам и трехходовым смесителям для возможности сервисного обслуживания без слива теплоносителя;
- Байпас с обратным или обратным шаровым клапаном: обеспечивает автоматическое переключение на гравитационную (естественную) циркуляцию при отключении электроэнергии.
Подбор диаметров и серий стенки ВГП по ГОСТ 3262-75
Для радиаторных байпасов диаметр обводной трубы принимается на один типоразмер меньше основного стояка (например, при стояке Ду 25 байпас монтируется из ВГП Ду 20), чтобы создать необходимое гидравлическое сопротивление и направить теплоноситель в прибор отопления.
В насосных узлах и коллекторных гребенках диаметр байпасной линии рассчитывается исходя из 100% расхода подмеса или аварийного протока.
| Условный проход (Ду), мм | Наружный диаметр, мм | Толщина стенки (обыкновенная), мм | Толщина стенки (усиленная), мм | Рекомендуемое применение узла |
|---|---|---|---|---|
| Ду 15 (1/2") | 21,3 | 2,8 | 3,2 | Импульсные линии, спускники, байпасы манометров |
| Ду 20 (3/4") | 26,8 | 2,8 | 3,2 | Радиаторные байпасы стояков Ду 25, узлы подмеса теплого пола |
| Ду 25 (1") | 33,5 | 3,2 | 4,0 | Обводные линии циркуляционных насосов коттеджей и малых ИТП |
| Ду 32 (1 1/4") | 42,3 | 3,2 | 4,0 | Насосные группы коммерческих объектов, байпасы элеваторов |
| Ду 40 (1 1/2") | 48,0 | 3,5 | 4,0 | Смесительные контуры вентиляционных приточных установок |
| Ду 50 (2") | 60,0 | 3,5 | 4,5 | Магистральные обводы насосных станций жилых домов |
Технология сборки и правила сварки смесительных узлов
При изготовлении гребенок и узлов подмеса на объектах в Алматы предпочтение отдается ручной дуговой сварке штучными электродами с рутиловым или основным покрытием (типа Э46/Э50).
Для надежной работы узлов важно соблюдать строительные правила:
- Соосность врезок: врезка байпаса в коллектор должна производиться под углом 90° с разделкой кромок и полным проваром корня шва;
- Минимизация наплывов: внутренний грат после газовой или плазменной резки обязательно удаляется борфрезой, чтобы не создавать паразитного вихревого шума и кавитации;
- Установка грязевика перед насосом: фильтр грубой очистки монтируется на горизонтальном участке перед циркуляционным насосом колбой вниз;
- Виброразвязка: насосные узлы на трубах ВГП от Ду 32 и выше комплектуются резинокордными компенсаторами для гашения вибраций на строительные конструкции.
Ошибки при проектировании и монтаже обводных линий
Частая ошибка монтажников — установка зауженного крана на байпасной линии насоса, что снижает пропускную способность при аварийной гравитационной циркуляции на 40–60%.
Вторая распространенная проблема — отказ от гильз при проходе распределительных патрубков через капитальные перегородки котельных, что приводит к температурным защемлениям и деформации труб.
На складе компании АТЛАНТ МЕТАЛЛ в Алматы всегда в наличии сертифицированная труба ВГП всех стандартных диаметров и толщин стенки по ГОСТ 3262-75 с услугой оперативной резки в размер под монтажные схемы.
Часто задаваемые вопросы (FAQ)
Какую серию трубы ВГП выбрать для смесительного узла ИТП — обыкновенную или усиленную?
Для узлов смешения с рабочим давлением до 1,0 МПа (10 бар) и температурой до 95 °C подходит обыкновенная серия. При монтаже в узлах ввода первичного контура центрального теплоснабжения с давлением до 1,6 МПа (16 бар) и температурным графиком 130/70 °C рекомендуется использовать усиленную трубу ВГП.
Можно ли использовать оцинкованную трубу ВГП для сварных смесительных узлов?
Оцинкованные трубы не рекомендуются для систем отопления с температурами выше 65 °C, так как защитный слой цинка теряет адгезию. Кроме того, при электродуговой сварке оцинковки цинк выгорает, выделяя токсичные газы и провоцируя пористость сварного шва, если цинковое покрытие предварительно не зачищено механически на 20–30 мм от кромки.
Какое расстояние выдерживать между осями прямого и обратного коллектора при обвязке насосов?
Стандартное межосевое расстояние между распределительными патрубками принимается равным 125 мм или 200 мм в зависимости от типоразмера насосных групп и термоизоляционных кожухов.
Требуется ли антикоррозийная покраска труб ВГП внутри смесительного узла?
Внутри замкнутого контура отопления с деаэрированным теплоносителем коррозия минимальна. Снаружи трубы ВГП обязательно покрываются слоем термостойкого грунта ГФ-021 и двумя слоями эмали (или термоизолируются трубным вспененным полиэтиленом/каучуком).
Вывод
Качественный монтаж байпасов и смесительных групп из водогазопроводных труб обеспечивает гидравлическую устойчивость, гибкость настройки и ремонтопригодность инженерных сетей здания. Соблюдение нормативных диаметров, чистоты внутренних стыков и геометрии узлов гарантирует бесперебойную работу отопительного оборудования в течение десятков лет.
