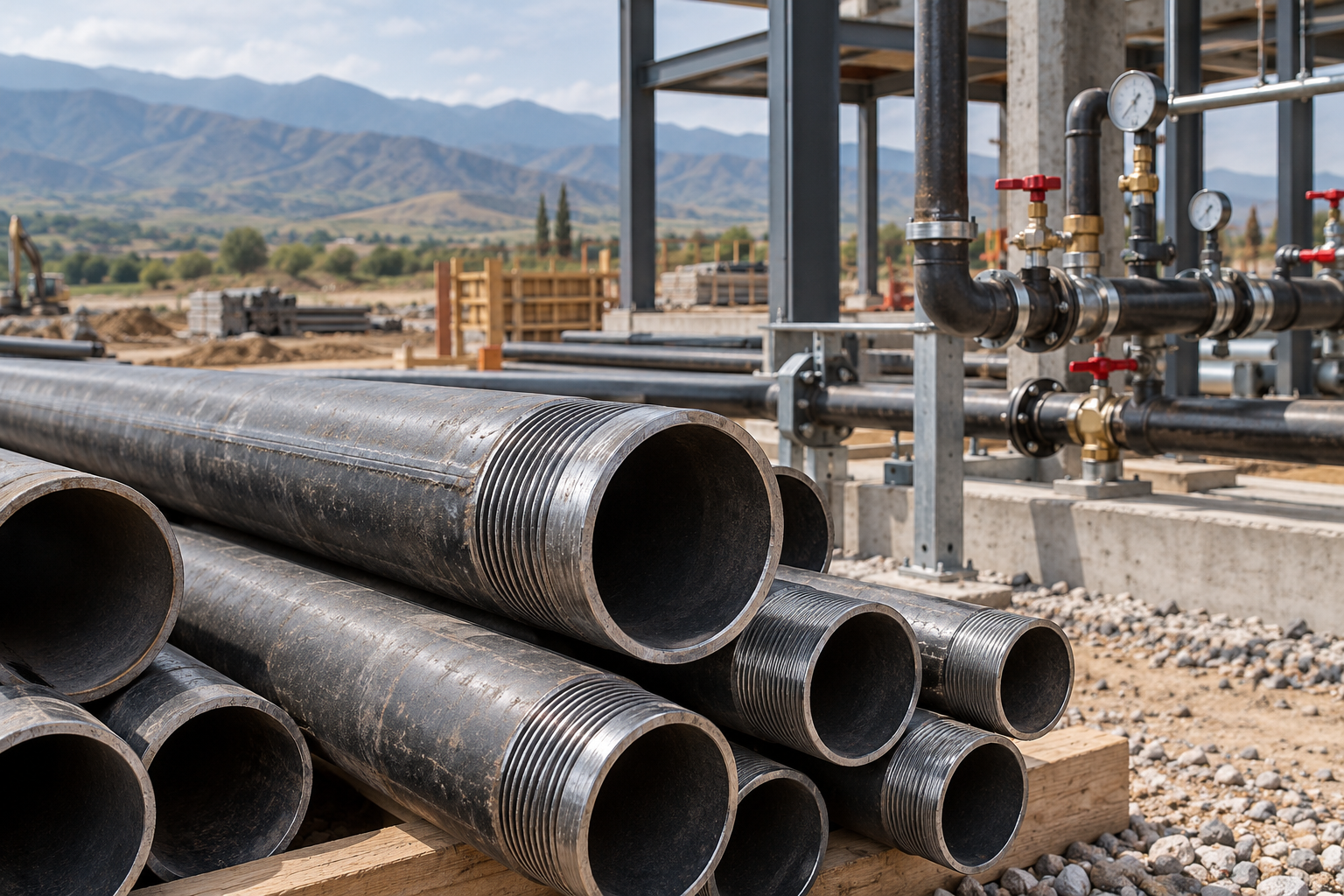

Водогазопроводные стальные трубы (ВГП) остаются базовым стандартом для прокладки внутренних сетей отопления, горячего и холодного водоснабжения, а также газораспределительных систем в Казахстане. Разбираем классификацию по сериям стенки, допустимые нагрузки по давлению, нюансы нарезки резьбы и правила монтажа на строительных объектах.
Стальные водогазопроводные трубы (ВГП), изготавливаемые по ГОСТ 3262-75, — ключевой конструкционный материал для напорных инженерных коммуникаций. В отличие от стандартных прямошовных электросварных труб общего назначения, трубы ВГП нормируются по условному проходу (Ду) и выдерживают повышенные гидравлические нагрузки.
При проектировании и строительстве объектов в климатических и сейсмических условиях Казахстана правильный выбор серии стенки напрямую определяет безопасность и долговечность всей системы.
Классификация труб ВГП по толщине стенки
Стандарт ГОСТ 3262-75 разделяет водогазопроводные трубы на три основные группы: легкие, обыкновенные и усиленные. Разница в толщине стенки влияет не только на массу погонного метра, но и на прочность при нарезке резьбы и способность держать пиковые гидравлические удары.
- Легкая серия: имеет минимальную толщину стенки (от 1.8 мм до 4.0 мм в зависимости от Ду). Применяется преимущественно в самотечных системах или сетях с низким давлением, где исключены гидроудары.
- Обыкновенная серия: наиболее востребованная категория (стенка 2.0–4.5 мм). Универсальный выбор для стояков отопления, разводки ГВС/ХВС и внутридомовых газопроводов.
- Усиленная серия: толщина стенки до 5.5 мм. Разработана для участков под нарезку глубокой конической и цилиндрической резьбы, котельных узлов, а также систем с рабочим давлением свыше 2.5 МПа.
Технические параметры и масса метра труб ВГП (ГОСТ 3262-75)
Для точного расчета нагрузок на несущие конструкции и опорные кронштейны необходимо учитывать фактические геометрические размеры и вес труб.
| Условный проход (Ду, мм) | Наружный диаметр (мм) | Легкая стенка (мм) / Вес (кг/м) | Обыкновенная стенка (мм) / Вес (кг/м) | Усиленная стенка (мм) / Вес (кг/м) |
|---|---|---|---|---|
| Ду 15 (1/2") | 21.3 | 2.5 мм / 1.16 кг | 2.8 мм / 1.28 кг | 3.2 мм / 1.43 кг |
| Ду 20 (3/4") | 26.8 | 2.5 мм / 1.50 кг | 2.8 мм / 1.66 кг | 3.2 мм / 1.86 кг |
| Ду 25 (1") | 33.5 | 2.8 мм / 2.12 кг | 3.2 мм / 2.39 кг | 4.0 мм / 2.91 кг |
| Ду 32 (1 1/4") | 42.3 | 2.8 мм / 2.73 кг | 3.2 мм / 3.09 кг | 4.0 мм / 3.78 кг |
| Ду 40 (1 1/2") | 48.0 | 3.0 мм / 3.33 кг | 3.5 мм / 3.84 кг | 4.0 мм / 4.34 кг |
| Ду 50 (2") | 60.0 | 3.0 мм / 4.22 кг | 3.5 мм / 4.88 кг | 4.5 мм / 6.16 кг |
| Ду 65 (2 1/2") | 75.5 | 3.2 мм / 5.71 кг | 4.0 мм / 7.05 кг | 4.5 мм / 7.88 кг |
| Ду 80 (3") | 88.5 | 3.5 мм / 7.34 кг | 4.0 мм / 8.34 кг | 4.5 мм / 9.32 кг |
| Ду 100 (4") | 114.0 | 4.0 мм / 10.85 кг | 4.5 мм / 12.15 кг | 5.0 мм / 13.44 кг |
Испытательное и рабочее давление: как не ошибиться в расчете
По нормам ГОСТ 3262-75 трубы ВГП подвергаются обязательным заводским гидравлическим испытаниям. Легкие и обыкновенные трубы тестируются давлением 2.4 МПа (25 кгс/см²), а усиленные — давлением 3.1 МПа (32 кгс/см²).
Рабочее давление в действующей инженерной сети всегда рассчитывается с коэффициентом запаса прочности, учитывающим рабочую температуру среды и циклические гидроудары при пуске насосного оборудования. Для систем отопления с температурой теплоносителя до 115 °C стандартная обыкновенная труба гарантирует безаварийную эксплуатацию при рабочем давлении до 1.0–1.6 МПа.
Особенности монтажа: сварка против резьбового соединения
В зависимости от назначения линии и требований проектной документации применяют два основных метода монтажа труб ВГП:
- Резьбовые соединения: на легких трубах нарезка резьбы не рекомендуется из-за критического истончения тела трубы во впадинах витков. Для резьбового монтажа следует использовать обыкновенные или усиленные серии. Накатка резьбы является более щадящей альтернативой нарезке, так как не срезает металл, а пластически деформирует его.
- Сварные соединения: электродуговая и газовая сварка подходят для всех серий. При сварке оцинкованных труб ВГП важно зачищать цинковый слой в зоне шва во избежание порообразования и выделения токсичных паров оксида цинка.
Частые ошибки при закупке и монтаже труб ВГП
Практика комплектации объектов в Алматы и регионах Казахстана выявляет типичные просчеты, ведущие к авариям и перерасходу сметы:
- Путаница между наружным диаметром и Ду: заказ электросварной трубы 25х2.0 вместо трубы ВГП Ду 25 приводит к нестыковке с резьбовыми фитингами и сужению проходного сечения.
- Нарезка резьбы на легкой серии: уменьшение остаточной толщины стенки под резьбой до 0.8–1.0 мм неизбежно вызывает свищи и разрывы по телу резьбы при температурных деформациях.
- Пренебрежение антикоррозийной защитой: неоцинкованные черные трубы в грунте или влажных подвалах требуют обязательной грунтовки и битумной либо полимерной изоляции.
- Отсутствие компенсаторов: на длинных прямолинейных участках стояков отопления отсутствие П-образных или сильфонных компенсаторов приводит к критическим изгибающим напряжениям в сварных стыках.
Рекомендации по приемке металла на объекте
При получении партии водогазопроводных труб выполните входной контроль. Оцените прямолинейность хлыстов (кривизна не должна превышать 2 мм на 1 метр длины для труб до Ду 20 и 1.5 мм для Ду свыше 20).
Проверьте равномерность сварного грата внутри трубы и отсутствие заусенцев на торцах. Компания АТЛАНТ МЕТАЛЛ осуществляет прямые поставки сертифицированных труб ВГП со склада в Алматы с оперативной резкой в проектный размер и доставкой по всему Казахстану.
FAQ: частые вопросы о водогазопроводных трубах
Чем отличается труба ВГП от обычной электросварной трубы?
Труба ВГП ГОСТ 3262-75 классифицируется по внутреннему условному проходу (Ду) и имеет усиленный продольный шов, рассчитанный на повышенное гидростатическое давление. Электросварные трубы ГОСТ 10704-91 маркируются по наружному диаметру и чаще применяются в металлоконструкциях и ненапорных системах.
Можно ли гнуть водогазопроводные трубы без нагрева?
Да, трубы ВГП малых диаметров (Ду 15–Ду 25) допускается гнуть в холодном состоянии на ручных или гидравлических трубогибах с обязательным контролем радиуса гиба, чтобы не допустить сплющивания и залома сварного шва.
Какая серия трубы ВГП подходит для монтажа газопровода в частном доме?
Для внутренних распределительных газопроводов низкого давления применяется обыкновенная серия труб ВГП на сварных или резьбовых соединениях с герметизацией специальными уплотнительными пастами и льном.
Как защитить неоцинкованную трубу ВГП от коррозии при скрытой прокладке?
Необходимо очистить поверхность от окалины и ржавчины, нанести слой грунтовки ГФ-021 и покрыть эмалью в два слоя либо использовать термоусаживаемые изоляционные ленты и вспененный полиэтилен.
Вывод
Грамотный выбор серии водогазопроводной трубы с учетом давления, способа соединения и условий эксплуатации исключает аварийные риски и гарантирует многолетнюю службу инженерных сетей здания.
