Подробный технический разбор водогазопроводных труб (ВГП) по ГОСТ 3262-75: отличия серий по толщине стенки, испытательное гидростатическое давление, специфика нарезки трубной резьбы и правила надежного монтажа в климатических условиях Казахстана.

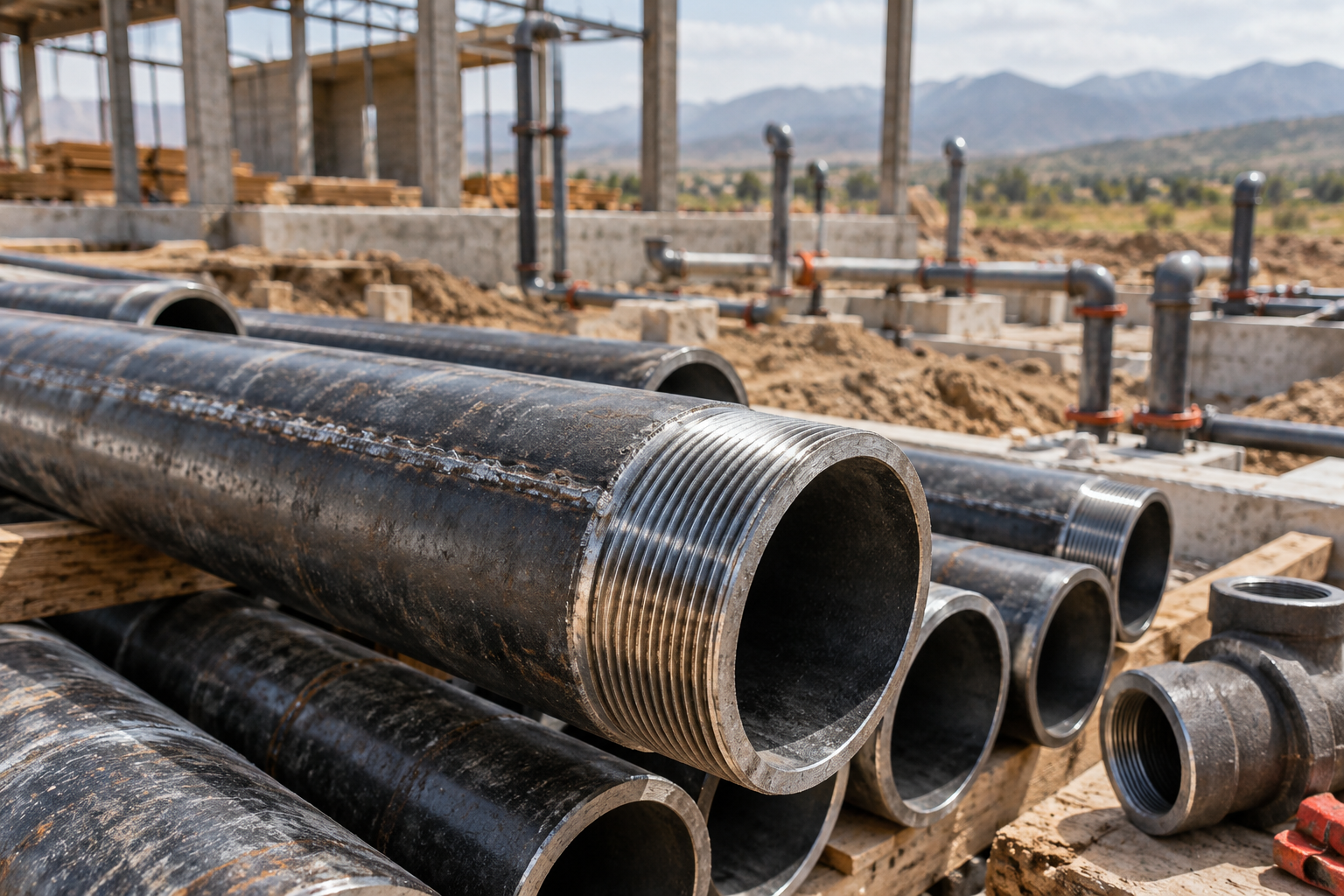

Водогазопроводные трубы (ВГП) остаются базовым конструкционным материалом для монтажа систем отопления, горячего и холодного водоснабжения, а также газораспределительных сетей низкого и среднего давления.
В отличие от обычных электросварных прямошовных труб, трубы ВГП по ГОСТ 3262-75 изготавливаются с нормированием по условному проходу (Ду) и усиленным контролем сварного шва. Это обеспечивает гарантированную герметичность при нарезке цилиндрической трубной резьбы и выдерживании гидравлических ударов.
Классификация труб ВГП по серии толщины стенки
Стандарт ГОСТ 3262-75 разделяет стальные водогазопроводные трубы на три основные размерные серии. Толщина стенки определяет механическую прочность, вес погонного метра и допустимое рабочее давление в инженерной сети.
- Легкая серия: имеет минимальную толщину стенки (от 1.8 мм для Ду 10 до 3.5 мм для Ду 100). Применяется преимущественно в самотечных системах, безнапорных трубопроводах и газовых линиях низкого давления под сварку;
- Обыкновенная серия: универсальный стандарт (стенка 2.8 мм для Ду 20–25, 3.2 мм для Ду 32–40). Оптимальна для централизованного отопления, водоснабжения и нарезки стандартной трубной резьбы;
- Усиленная серия: увеличенная толщина стенки (до 4.0–4.5 мм). Разработана для магистралей высокого давления, узлов ввода тепла, паропроводов и участков с высокими механическими нагрузками.
Технические параметры и сортамент труб ВГП (ГОСТ 3262-75)
При проектировании и закупке металлопроката в Казахстане важно учитывать соответствие наружного диаметра, условного прохода и массы погонного метра для каждой серии.
| Условный проход (Ду), мм | Наружный диаметр, мм | Легкая стенка / вес 1 м (кг) | Обыкновенная стенка / вес 1 м (кг) | Усиленная стенка / вес 1 м (кг) | Испытательное гидродавление, МПа |
|---|---|---|---|---|---|
| Ду 15 (1/2") | 21.3 | 2.5 мм / 1.16 кг | 2.8 мм / 1.28 кг | 3.2 мм / 1.43 кг | 2.4 (обычн.) / 3.1 (усил.) |
| Ду 20 (3/4") | 26.8 | 2.5 мм / 1.50 кг | 2.8 мм / 1.66 кг | 3.2 мм / 1.86 кг | 2.4 (обычн.) / 3.1 (усил.) |
| Ду 25 (1") | 33.5 | 2.8 мм / 2.12 кг | 3.2 мм / 2.39 кг | 4.0 мм / 2.91 кг | 2.4 (обычн.) / 3.1 (усил.) |
| Ду 32 (1 1/4") | 42.3 | 2.8 мм / 2.73 кг | 3.2 мм / 3.09 кг | 4.0 мм / 3.78 кг | 2.4 (обычн.) / 3.1 (усил.) |
| Ду 40 (1 1/2") | 48.0 | 3.0 мм / 3.33 кг | 3.5 мм / 3.84 кг | 4.0 мм / 4.34 кг | 2.4 (обычн.) / 3.1 (усил.) |
| Ду 50 (2") | 60.0 | 3.0 мм / 4.22 кг | 3.5 мм / 4.88 кг | 4.5 мм / 6.16 кг | 2.4 (обычн.) / 3.1 (усил.) |
| Ду 65 (2 1/2") | 75.5 | 3.2 мм / 5.71 кг | 4.0 мм / 7.05 кг | 4.5 мм / 7.88 кг | 2.4 (обычн.) / 3.1 (усил.) |
| Ду 80 (3") | 88.5 | 3.5 мм / 7.34 кг | 4.0 мм / 8.34 кг | 4.5 мм / 9.32 кг | 2.4 (обычн.) / 3.1 (усил.) |
Специфика монтажа: нарезка резьбы, гибка и сварка
Монтаж водогазопроводных сетей требует строгого соблюдения строительных нормативов СП РК для инженерных коммуникаций зданий.
При нарезке резьбы (трубная цилиндрическая резьба G по ГОСТ 6357-81) не рекомендуется использовать трубы легкой серии. Уменьшенная толщина стенки приводит к критическому ослаблению тела трубы во впадинах резьбы, что грозит обрывом стыка при затяжке фитингов.
Для создания неразъемных соединений применяется ручная дуговая или газовая сварка. При сварке оцинкованных труб ВГП цинковый слой в зоне стыка предварительно зачищают механическим способом на 15–20 мм для предотвращения порообразования и отравления сварщика парами цинка.
Холодная гибка труб ВГП выполняется на трубогибах с контролем овальности сечения. Допустимый радиус изгиба должен составлять не менее 3.5–4 наружных диаметров трубы, чтобы исключить образование гофр и утонение внешней стенки.
Практические рекомендации снабженцам при закупке ВГП
При приемке партии стальных водогазопроводных труб на строительных объектах Алматы и других регионов РК обратите внимание на следующие моменты:
- Геометрия торцов: рез должен быть строго перпендикулярен оси (допустимое отклонение не более 2 градусов), без заусенцев и расслоений;
- Качество усиления шва: внутренний грат в трубах Ду 15 и выше должен быть срезан или сплющен (высота остаточного грата регламентируется ГОСТом);
- Сертификация: наличие сертификата завода-изготовителя с указанием результатов гидроиспытаний и марки стали (обычно Ст2сп, Ст3сп, 08кп).
Компания АТЛАНТ МЕТАЛЛ поставляет сертифицированные водогазопроводные черные и оцинкованные трубы со склада в Алматы. Мы выполняем точную резку в размер, комплектуем фасонными деталями и организуем оперативную доставку по всему Казахстану.
Часто задаваемые вопросы (FAQ)
Чем труба ВГП принципиально отличается от обычной электросварной трубы?
Труба ВГП маркируется по условному проходу (Ду), имеет усиленный сварной шов, рассчитанный на нарезку резьбы и высокое гидравлическое давление, и обязательно проходит 100% гидроиспытания на заводе.
Какое давление выдерживают трубы ВГП в реальных условиях?
Обыкновенные трубы ВГП проходят заводские испытания давлением 2.4 МПа (24 атм), а усиленные — до 3.1 МПа (31 атм). В рабочих условиях систем отопления и водоснабжения запас прочности многократно перекрывает стандартные нагрузки в 6–10 атм.
Можно ли нарезать резьбу на трубах легкой серии?
ГОСТ 3262-75 допускает накатку резьбы на легких трубах, однако ручная или станковая нарезка резцом не рекомендуется из-за риска среза тонкой стенки в зоне резьбовой канавки.
Как защитить стальную трубу ВГП от внешней коррозии при открытой прокладке?
Поверхность очищают от ржавчины и масел, грунтуют составами ГФ-021 и покрывают двумя слоями алкидной или полиуретановой эмали. Для влажных помещений и наружных трасс рекомендуется сразу выбирать оцинкованную трубу ВГП.
Вывод
Грамотный выбор серии стенки трубы ВГП по ГОСТ 3262-75 гарантирует долговечность и безопасность трубопроводных систем. Для напорных и резьбовых контуров выбирайте обыкновенную или усиленную серию с проверенным качеством сварного шва.
