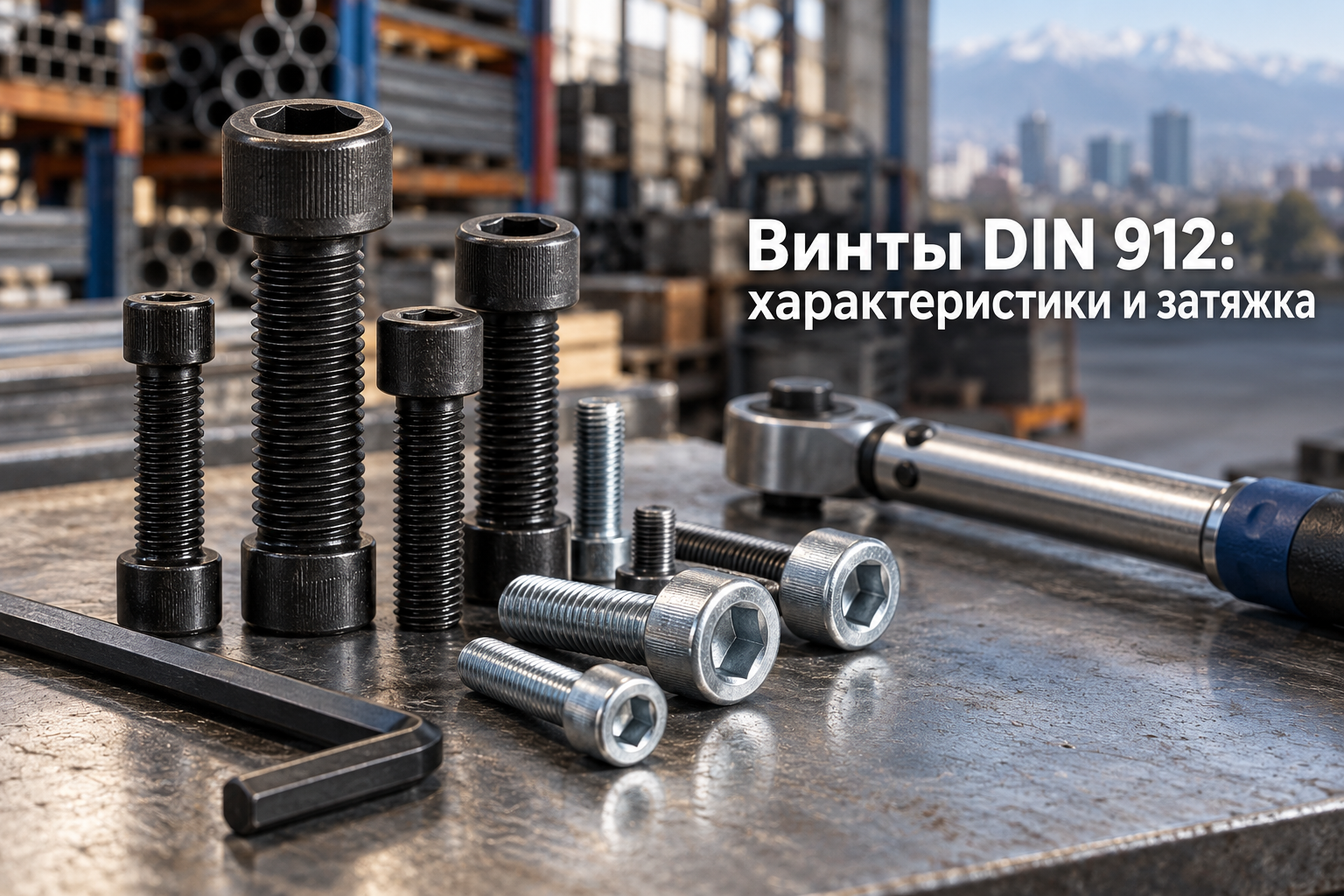

Винт с внутренним шестигранником DIN 912 (в строительной и машиностроительной практике также известный как имбусовый болт или винт с цилиндрической головкой под ключ HEX) — один из самых надежных типов метрического крепежа.

Главное преимущество DIN 912 перед стандартным шестигранным болтом — возможность передачи в 10 раз большего крутящего момента без риска слизать грани головки. Кроме того, цилиндрическую головку легко утопить впотай в цекованное отверстие детали, что критично для подвижных узлов станков, металлоконструкций и прессового оборудования.

На строительных и промышленных объектах Казахстана винты DIN 912 применяются при сборке каркасов, фланцевых соединений, насосных агрегатов, станков и технологических трубопроводов.

Стандарты, конструкция и марки стали винтов DIN 912

Геометрия и технические требования к имбусовым винтам регламентируются тремя взаимозаменяемыми стандартами: немецким DIN 912, международным ISO 4762 и межгосударственным ГОСТ 11738-84.

Конструкция винта включает цилиндрическую головку с глубоким шестигранным шлицем (HEX) и стержень с метрической резьбой (полной или частичной в зависимости от длины изделия).

• Класс прочности 8.8 — изготавливается из среднеуглеродистых сталей (сталь 35, 45) с термообработкой. Предел прочности на разрыв составляет 800 Н/мм², предел текучести — 640 Н/мм². Применяется в общестроительных узлах;
• Класс прочности 10.9 — легированные стали (40Х, 30ХГСА) с закалкой и отпуском. Предел прочности 1000 Н/мм², предел текучести 900 Н/мм². Стандарт для вибронагруженных соединений и тяжелого оборудования;
• Класс прочности 12.9 — высоколегированные стали (40ХН2МА, 38ХА). Предел прочности 1200 Н/мм², предел текучести 1080 Н/мм². Предназначен для критических узлов гидравлики, редукторов и прессов;
• Антикоррозийное покрытие — винты поставляются черными (без покрытия, в масляной консервации), электрооцинкованными (слой цинка 6–9 мкм) или горячеоцинкованными для уличной эксплуатации.

Таблица геометрических размеров и моментов затяжки DIN 912

При проектировании узлов и подготовке монтажных карт важно точно знать диаметр головки для цековки, размер ключа (биты HEX) и нормативный момент затяжки.

Ниже приведена сводная инженерная таблица для популярных диаметров от М3 до М24:

Преимущества винтов DIN 912 перед стандартными болтами DIN 933

Хотя классический шестигранный болт DIN 933 дешев и универсален, в ответственных конструкциях инженеры отдают предпочтение винтам DIN 912 по ряду причин:

• Компактность монтажного пространства: для затяжки обычного болта рожковым или накидным ключом требуется свободный радиус вокруг головки. Винт DIN 912 затягивается ключом Г-образной формы или битой прямо по осевой линии;
• Монтаж «впотай»: цилиндрическая головка легко утапливается в материал, не оставляя выступающих элементов на лицевой поверхности оборудования;
• Высокая надежность затяжки: внутренний шестигранник обеспечивает большую площадь контакта инструмента с металлом, исключая срыв граней при проектных нагрузках;
• Снижение металлоемкости узла: благодаря высокому классу прочности (10.9 и 12.9) можно уменьшить диаметр или количество крепежных точек без потери несущей способности, сопоставимой с высокопрочными болтами ГОСТ 32484.

Комплектация: подбор шайб и гаек

При сборке сквозных соединений с винтами DIN 912 важно использовать комплектующие соответствующего класса прочности.

Если для винта класса 10.9 применить стандартную сырую гайку класса 4.0 или 5.0, резьбу в гайке срежет при первой же нормативной затяжке. Под винты 8.8 и 10.9 обязательно подбирается каленая шестигранная гайка DIN 934 класса 8 или 10.

Для предотвращения продавливания металла под головкой винта и распределения опорного давления монтируют закаленные стальные шайбы DIN 125 твердостью не менее 200–300 HV.

Типичные ошибки при монтаже имбусовых винтов

Даже качественный высокопрочный крепеж может выйти из строя при нарушении технологии сборки.

1. Использование изношенных шестигранных ключей (HEX). Скругленные грани биты или ключа срезают внутренний шлиц винта при попытке развить номинальный крутящий момент;
2. Затяжка ударным гайковертом без контроля момента. Для крепежа класса 10.9 и 12.9 превышение усилия затяжки приводит к скрытым микротрещинам в зоне перехода головки в стержень и внезапному срезу под нагрузкой;
3. Недостаточная глубина резьбового отверстия в теле детали. При вкручивании в глухое отверстие винт не должен упираться торцом в дно до момента полной посадки головки;
4. Игнорирование смазки на высоконагруженных узлах. Применение молибденовой или графитовой смазки стабилизирует коэффициент трения и обеспечивает точное соответствие момента осевому усилию предварительного натяга.

Чек-лист входного контроля для снабженца в Казахстане

Перед приемкой партии винтов DIN 912 на складе в Алматы или на строительном объекте проверьте:

• Маркировку на торце головки: четкое клеймо производителя и класс прочности (8.8, 10.9 или 12.9);
• Качество резьбы: отсутствие замятий, заусенцев и следов ржавчины под консервационным слоем;
• Геометрию шлица: шестигранник должен быть центрирован, без наплывов цинка или окалины, ключ должен садиться плотно без люфта;
• Паспорт качества и сертификат соответствия завода-изготовителя.

Часто задаваемые вопросы (FAQ)

Вывод

Винт DIN 912 — это бескомпромиссный выбор для компактных, высоконагруженных и вибростойких соединений. Правильный расчет момента затяжки и выбор класса прочности (8.8, 10.9 или 12.9) гарантируют безаварийную эксплуатацию металлоконструкций и агрегатов.
