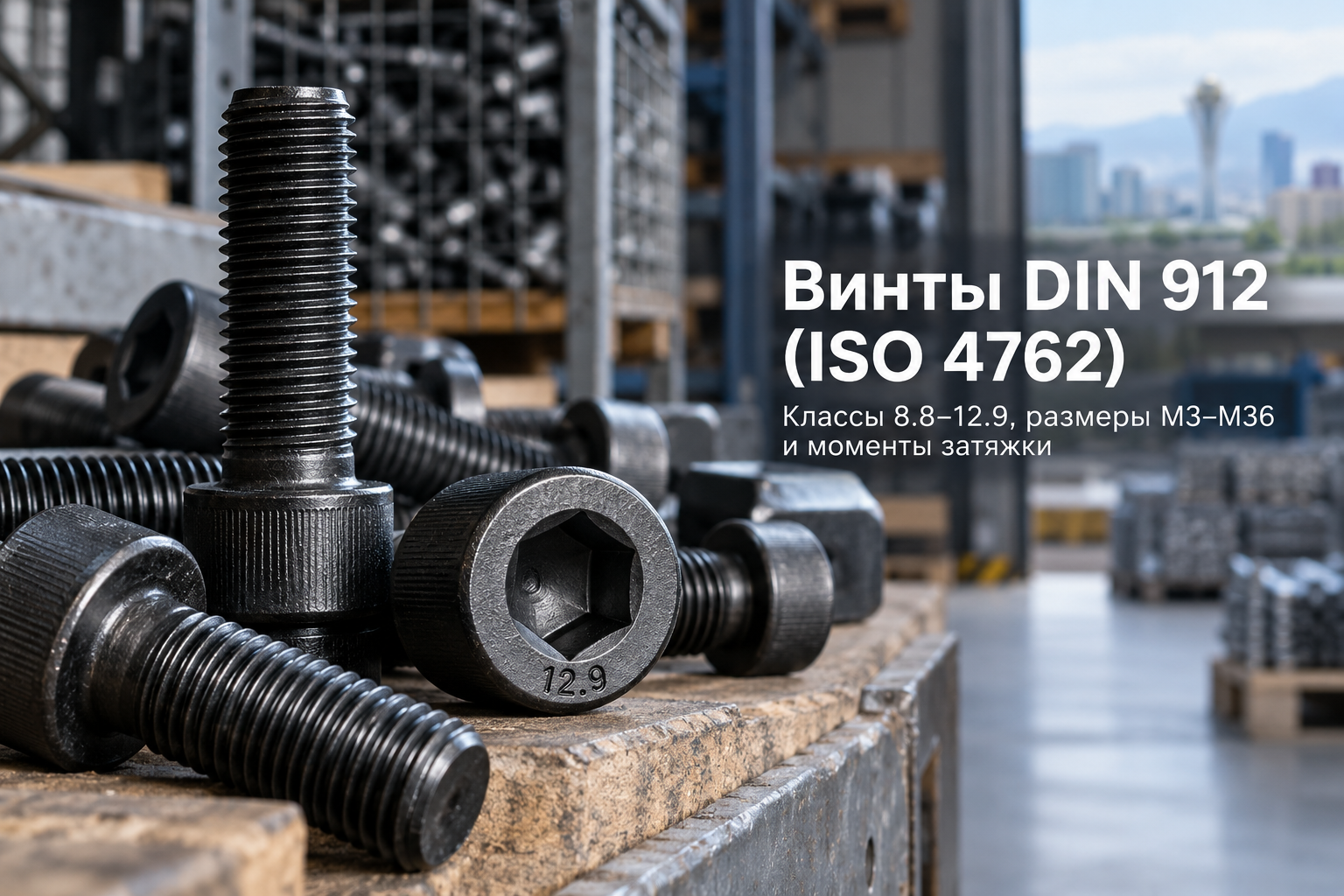

Винт с цилиндрической головкой и внутренним шестигранником DIN 912 (международный аналог ISO 4762, стандарт ГОСТ 11738-84) — один из самых востребованных метизов в машиностроении, сборке промышленного оборудования, станков, гидравлических блоков и ответственных металлоконструкций.

Главное достоинство шлица типа «инбус» (шестигранник) — возможность передавать крутящий момент в 8–10 раз выше, чем у стандартного крестообразного или прямого шлица. При этом монтаж возможен в глубоких колодцах, пазах и труднодоступных местах, куда невозможно подвести накидной или рожковый гаечный ключ.

Конструкция и стандарты: DIN 912, ISO 4762 и ГОСТ 11738-84

Конструктивно винт состоит из цилиндрической головки с шестигранным углублением под биту или Г-образный ключ (Hex) и стержня с метрической резьбой. Резьба может быть полной (по всей длине стержня) либо неполной (с гладкой подголовной частью), что зависит от диаметра и длины изделия.

• DIN 912: базовый европейский норматив, по которому маркируется до 90% поставляемого крепежа в Республике Казахстан;
• ISO 4762: международный гармонизированный стандарт с идентичными геометрическими допусками;
• ГОСТ 11738-84: межгосударственный стандарт, действующий в проектной документации и на предприятиях тяжелой промышленности РК.

Классы прочности: от 8.8 до 12.9 и нержавеющие сплавы

В отличие от бытовых саморезов или рядовых болтов класса 4.8–5.8, винты DIN 912 выпускаются преимущественно в высокопрочном исполнении. Это обусловлено их назначением — работать на срез, растяжение и циклическую вибрацию.

• Класс 8.8: конструкционная легированная сталь с закалкой. Предел прочности на разрыв — 800 МПа, предел текучести — 640 МПа. Универсальный выбор для рам, корпусов и строительных узлов;
• Класс 10.9: высокопрочная сталь. Прочность 1000 МПа, предел текучести 900 МПа. Применяется в тяжелонагруженных узлах, конвейерах, автотранспорте и сейсмонагруженных каркасах Алматы;
• Класс 12.9: сверхпрочный крепеж (1200 МПа). Предназначен для штампов, пресс-форм, фланцевых соединений высокого давления и гидравлики;
• Нержавеющая сталь А2 и А4: аустенитные стали (AISI 304 / AISI 316) для пищевой, химической промышленности и уличных металлоконструкций в агрессивных средах.

Таблица размеров, шага резьбы, размера ключа и веса DIN 912

Для точного расчета массы метизов при проектировании и закупке партий приводим справочные параметры основных типоразмеров винтов DIN 912:

Таблица рекомендуемых моментов затяжки для винтов DIN 912

Срыв граней шестигранного шлица или перетяжка резьбы — частые ошибки монтажников. Затяжку высокопрочных винтов классов 8.8, 10.9 и 12.9 необходимо производить поверенным динамометрическим инструментом.

Покрытия и защита от коррозии

По типу защитного покрытия винты DIN 912 делятся на три основные категории:

• Черные (фосфатированные / оксидированные): имеют базовую масляную пленку. Применяются внутри сухих цехов, в редукторах и масляных ваннах, где контакт с влагой исключен;
• Оцинкованные (гальванический цинк 6–12 мкм): защищены от атмосферной влаги и конденсата. Оптимальны для станков и вентиляционных установок;
• Цинк-ламельные (Geomet / Dacromet): премиальное безводородное покрытие для классов 10.9 и 12.9, исключающее водородное охрупчивание стали под высокими нагрузками.

Совместимость с гайками и шайбами

При монтаже сквозных резьбовых соединений крайне важно соблюдать правило равенства классов прочности. Использование высокопрочного винта DIN 912 класса 10.9 с сырой гайкой приведет к мгновенному срыву резьбы при расчетной затяжке.

Для сборки используйте высокопрочные шестигранные гайки DIN 934 класса 8, 10 или 12, а также каленые шайбы DIN 125 или пружинные гроверы DIN 127 для предотвращения самоотвинчивания.

Типичные ошибки при подборе и монтаже DIN 912

• Использование изношенного или дюймового ключа: зазор между битой и шлицем приводит к «слизыванию» внутренних граней. Винт невозможно будет ни затянуть, ни демонтировать без экстрактора;
• Недостаточная глубина закручивания в глухое отверстие: для стали глубина резьбы должна быть не менее 1.0–1.2d, для чугуна — 1.5d, для алюминиевых сплавов — 2.0d;
• Смешивание классов прочности: замена винта 12.9 на класс 8.8 в штамповом оборудовании вызовет пластическую деформацию и обрыв стержня;
• Отсутствие смазки на тяжелонагруженных резьбах: сухая затяжка при высоких моментах приводит к задирам и искажению показаний динамометрического ключа на 25–40%.

Чек-лист для снабженца при заказе винтов DIN 912 в Казахстане

1. Проверьте маркировку на торце головки: завод-изготовитель обязан указывать класс прочности (например, 8.8 или 12.9) и клеймо завода для размеров от М5 и выше;
2. Уточните длину резьбы: на длинных винтах (свыше 30–40 мм) резьба может быть неполной. Убедитесь, что гладкая часть стержня не упрется в скрепляемые детали;
3. Проверьте соответствие шага резьбы: базовый ассортимент идет с крупным шагом, однако для специального оборудования встречаются винты с мелким шагом резьбы (DIN 912 мелкий шаг);
4. Требуйте сертификаты качества: при закупке партий для ответственных металлоконструкций запрашивайте паспорта на плавку и сертификаты соответствия завода-изготовителя.

Компания АТЛАНТ МЕТАЛЛ поддерживает постоянный складской запас высокопрочного крепежа, болтов, гаек и шпилек в Алматы. Мы осуществляем оперативную комплектацию заказов и доставку по всем регионам Казахстана.

FAQ

Вывод

Винты DIN 912 с внутренним шестигранником — надежное и компактное решение для узлов с экстремальными статическими и динамическими нагрузками. Грамотный выбор класса прочности, точный расчет момента затяжки и комплектация качественными гайками гарантируют долговечность оборудования и безопасность металлоконструкций на объектах в Казахстане.
