Разбираем подбор плоских шайб DIN 125 и пружинных шайб Гровера DIN 127: стандарты, таблицы веса и размеров от М4 до М48, совместимость с классами прочности болтов и защита узлов от вибраций в Казахстане.
Надежность любого болтового соединения зависит не только от прочности болта и гайки, но и от правильного подбора подкладных элементов. В строительстве и машиностроении Казахстана шайба выполняет две ключевые задачи: распределяет прижимное усилие по поверхности детали и предотвращает самопроизвольное раскручивание узла под воздействием динамических и ветровых нагрузок.
Использование неподходящей шайбы приводит к продавливанию тонколистового металла, ослаблению преднатяга резьбы и аварийным деформациям конструкций. Ниже разберем технические параметры, размерные сетки и практику применения стандартов DIN 125 и DIN 127 на строительных площадках страны.
Назначение и различия стандартов DIN 125 и DIN 127

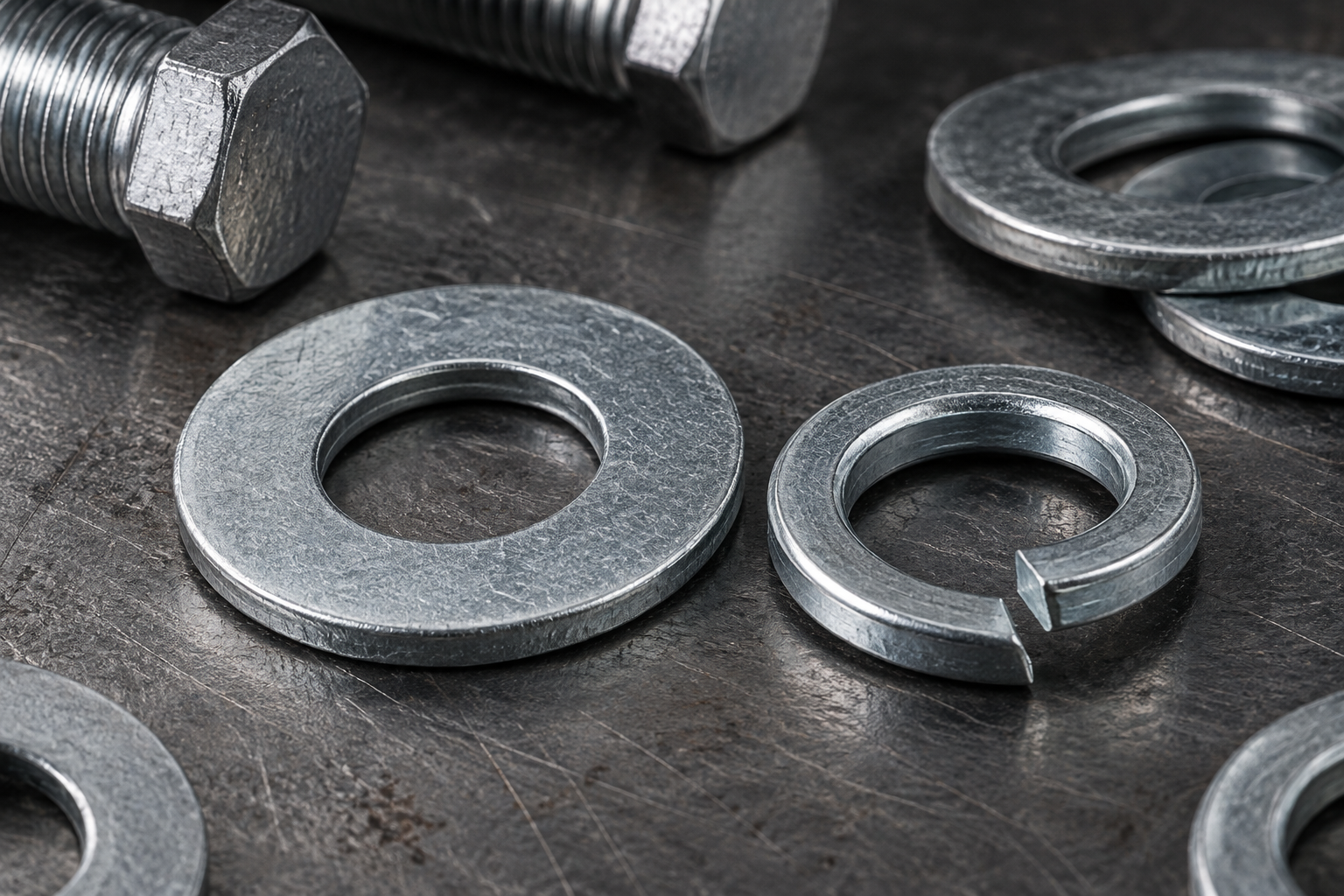

Плоская нормальная шайба DIN 125 (аналог ГОСТ 11371-78 / ISO 7089) устанавливается под головку болта или под гайку для увеличения площади опирания. Это снижает удельное давление на соединяемый материал и защищает финишное покрытие деталей от задиров при затяжке ключом.
Пружинная шайба DIN 127 (шайба Гровера, аналог ГОСТ 6402-70) представляет собой разрезное пружинящее кольцо с разведенными концами. При затягивании острые кромки упираются в опорные плоскости гайки и детали, создавая постоянное осевое упругое противодействие и стопоря соединение при вибрации.
- DIN 125 Форма А: стандартная плоская шайба без фаски на наружной кромке (наиболее распространенный тип);
- DIN 125 Форма В: прецизионная плоская шайба со скошенной наружной фаской для ответственных узлов;
- DIN 127 Форма А: гровер с отогнутыми острыми концами для повышенной фиксации;
- DIN 127 Форма В: гровер с притупленными плоскими концами для снижения риска повреждения контактной поверхности.
Таблица размеров и теоретического веса шайб DIN 125 и DIN 127 (М4–М48)
При закупке метизов на объекты в Алматы и других регионах РК расчет спецификаций ведется в килограммах или тоннах. В таблице приведены номинальные размеры внутреннего/внешнего диаметров, толщины и вес партии в 1000 штук для ходовых метрических диаметров.
| Резьба крепежа | Внутренний диаметр DIN 125 / DIN 127 (мм) | Внешний диаметр DIN 125 / DIN 127 (мм) | Толщина DIN 125 / DIN 127 (мм) | Вес 1000 шт. DIN 125 (кг) | Вес 1000 шт. DIN 127 (кг) |
|---|---|---|---|---|---|
| М4 | 4.3 / 4.1 | 9.0 / 7.6 | 0.8 / 0.9 | 0.31 | 0.18 |
| М6 | 6.4 / 6.1 | 12.0 / 11.8 | 1.6 / 1.6 | 1.02 | 0.83 |
| М8 | 8.4 / 8.1 | 16.0 / 14.8 | 1.6 / 2.0 | 1.83 | 1.60 |
| М10 | 10.5 / 10.2 | 20.0 / 18.1 | 2.0 / 2.2 | 3.57 | 2.53 |
| М12 | 13.0 / 12.2 | 24.0 / 21.1 | 2.5 / 2.5 | 6.27 | 3.82 |
| М16 | 17.0 / 16.2 | 30.0 / 27.4 | 3.0 / 3.5 | 11.30 | 8.91 |
| М20 | 21.0 / 20.2 | 37.0 / 33.6 | 3.0 / 4.0 | 17.20 | 15.20 |
| М24 | 25.0 / 24.2 | 44.0 / 40.0 | 4.0 / 5.0 | 32.30 | 26.20 |
| М30 | 31.0 / 30.2 | 56.0 / 48.2 | 4.0 / 6.0 | 53.60 | 44.30 |
| М36 | 37.0 / 36.5 | 66.0 / 58.2 | 5.0 / 7.0 | 92.00 | 67.30 |
| М42 | 45.0 / 42.5 | 78.0 / 68.2 | 7.0 / 8.0 | 183.00 | 96.80 |
| М48 | 52.0 / 49.0 | 92.0 / 75.0 | 8.0 / 9.0 | 294.00 | 155.00 |
Твердость стали и совместимость с классами прочности болтов
Критическая ошибка монтажа — установка стандартной сырой шайбы под высокопрочный болт. При регламентном моменте затяжки мягкая шайба расплющивается и выдавливается из-под головки, что полностью снимает преднатяг в соединении.
Для исключения деформаций шайбы подбирают по твердости в соответствии со стандартами HV (по шкале Виккерса):
- Твердость 140–200 HV: углеродистая сталь (Ст3сп, сталь 10, 20). Совместима с крепежом классов прочности 4.8, 5.8 и 6.8 в ненагруженных конструкциях;
- Твердость 200–300 HV: конструкционная улучшенная сталь (сталь 35, 40Х). Применяется совместно с болтами класса 8.8 и гайками DIN 934 класса 8;
- Твердость 300 HV и выше: легированные закаленные стали. Обязательны для высокопрочных соединений класса 10.9 и 12.9 (фланцевые стыки, фермы, крановые эстакады);
- Пружинные стали (65Г, 70): закалка гроверов DIN 127 обеспечивает твердость 44–51 HRC, гарантируя упругость кольца без остаточной пластической деформации.
Антикоррозийная защита: цинкование и эксплуатация в климате РК
Резкие сезонные перепады температур и конденсация влаги в регионах Казахстана ускоряют коррозию незащищенного крепежа. Чтобы соединение не заклинило ржавчиной, покрытие шайбы должно соответствовать покрытию болта и гайки.
Основной тип защиты — гальваническое цинкование (слой 6–12 мкм), обеспечивающее надежную защиту во внутренних сухих помещениях и закрытых контурах. Для открытых металлоконструкций, мостовых переходов и эстакад применяют горячее цинкование (HDG, толщина 40–60 мкм) либо нержавеющие аустенитные стали марок А2 и А4.
Типичные ошибки при монтаже шайб на объекте
Ошибки монтажников снижают несущую способность проектного узла в разы. На практике чаще всего встречаются следующие нарушения:
- Установка гровера без плоской шайбы на мягкий металл: острый ус пружинной шайбы DIN 127 задирает и срезает металл соединяемой детали, образуя стружку и вызывая перекос гайки;
- Монтаж двух гроверов на один болт: пакет из двух пружинных шайб теряет расчетную жесткость и складывается под нагрузкой неравномерно;
- Использование шайбы меньшего диаметра: попытка натянуть шайбу М12 на болт М14 приводит к заклиниванию резьбы и срезу витков;
- Повторное использование гроверов: после однократной полной затяжки пружинная сталь 65Г теряет часть упругости, поэтому при ремонте узла гровер подлежит обязательной замене.
Правильный порядок сборки ответственного узла
Для создания долговечного болтового соединения с гарантией от раскручивания соблюдайте последовательность слоев:
Головка шестигранного болта DIN 933 -> Плоская шайба DIN 125 -> Скрепляемые детали -> Плоская шайба DIN 125 -> Пружинная шайба DIN 127 -> Шестигранная гайка. В узлах с резьбовыми шпильками DIN 975 аналогичный комплект устанавливается с обоих рабочих концов.
FAQ
В чем разница между шайбой DIN 125 и кузовной шайбой DIN 9021?
Шайба DIN 125 имеет стандартный наружный диаметр (примерно в 2–2.5 раза больше диаметра резьбы). Кузовная шайба DIN 9021 имеет увеличенный наружный диаметр (в 3 раза больше отверстия) и применяется для работы с тонким листовым металлом, пластиком и древесиной для предотвращения сквозного продавливания.
Можно ли использовать гровер DIN 127 с высокопрочными болтами 10.9?
При высоких моментах затяжки болтов класса 10.9 стандартный гровер DIN 127 полностью расплющивается и может разрушиться по линии разреза. Для соединений класса 10.9 и 12.9 применяют специальные стопорные тарельчатые шайбы (DIN 6796), клиновые шайбы типа Nord-Lock или самоконтрящиеся гайки DIN 985.
Какой стороной правильно устанавливать плоскую шайбу DIN 125 формы А?
Шайба DIN 125 Form A штампуется вырубным прессом, поэтому одна ее сторона имеет слегка скругленные кромки, а вторая — плоскую поверхность с микрозаусенцем. Гладкой стороной шайбу обращают к соединяемой детали, чтобы не повредить ее антикоррозийное покрытие при вращении гайки.
Как перевести штуки шайб в килограммы при закупке?
Для перевода количества штук в вес используйте справочный вес 1000 шт. из таблицы ГОСТ/DIN. Количество штук умножается на вес тысячи и делится на 1000. Компания АТЛАНТ МЕТАЛЛ отгружает крепеж со складов в Алматы как в заводских фасовках (коробках/пакетах), так и по точному тоннажу с полным комплектом паспортов качества.
Вывод
Грамотный выбор плоских шайб DIN 125 и пружинных гроверов DIN 127 гарантирует проектную прочность металлоконструкций, виброустойчивость промышленного оборудования и долговечность резьбовых соединений. Для оптовых поставок сертифицированного крепежа, болтов и метизов обратитесь к специалистам АТЛАНТ МЕТАЛЛ в Алматы — мы сформируем заказ, проверим соответствие твердости сталей и организуем оперативную доставку по всему Казахстану.
